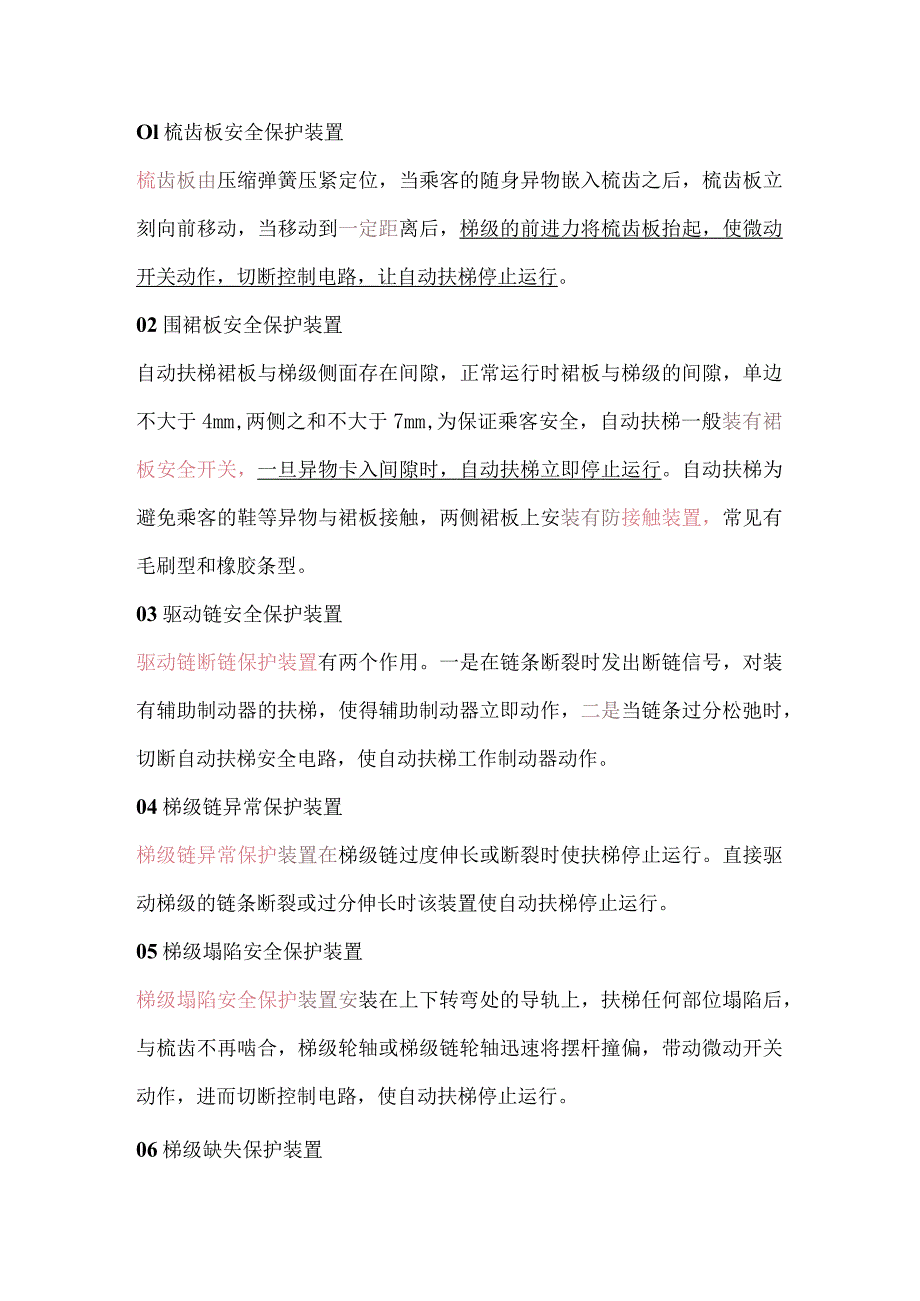

1、Ol梳齿板安全保护装置梳齿板由压缩弹簧压紧定位，当乘客的随身异物嵌入梳齿之后，梳齿板立刻向前移动，当移动到一定距离后，梯级的前进力将梳齿板抬起，使微动开关动作，切断控制电路，让自动扶梯停止运行。02围裙板安全保护装置自动扶梯裙板与梯级侧面存在间隙，正常运行时裙板与梯级的间隙，单边不大于4mm,两侧之和不大于7mm,为保证乘客安全，自动扶梯一般装有裙板安全开关，一旦异物卡入间隙时，自动扶梯立即停止运行。自动扶梯为避免乘客的鞋等异物与裙板接触，两侧裙板上安装有防接触装置，常见有毛刷型和橡胶条型。03驱动链安全保护装置驱动链断链保护装置有两个作用。一是在链条断裂时发出断链信号，对装有辅助制动器的扶梯

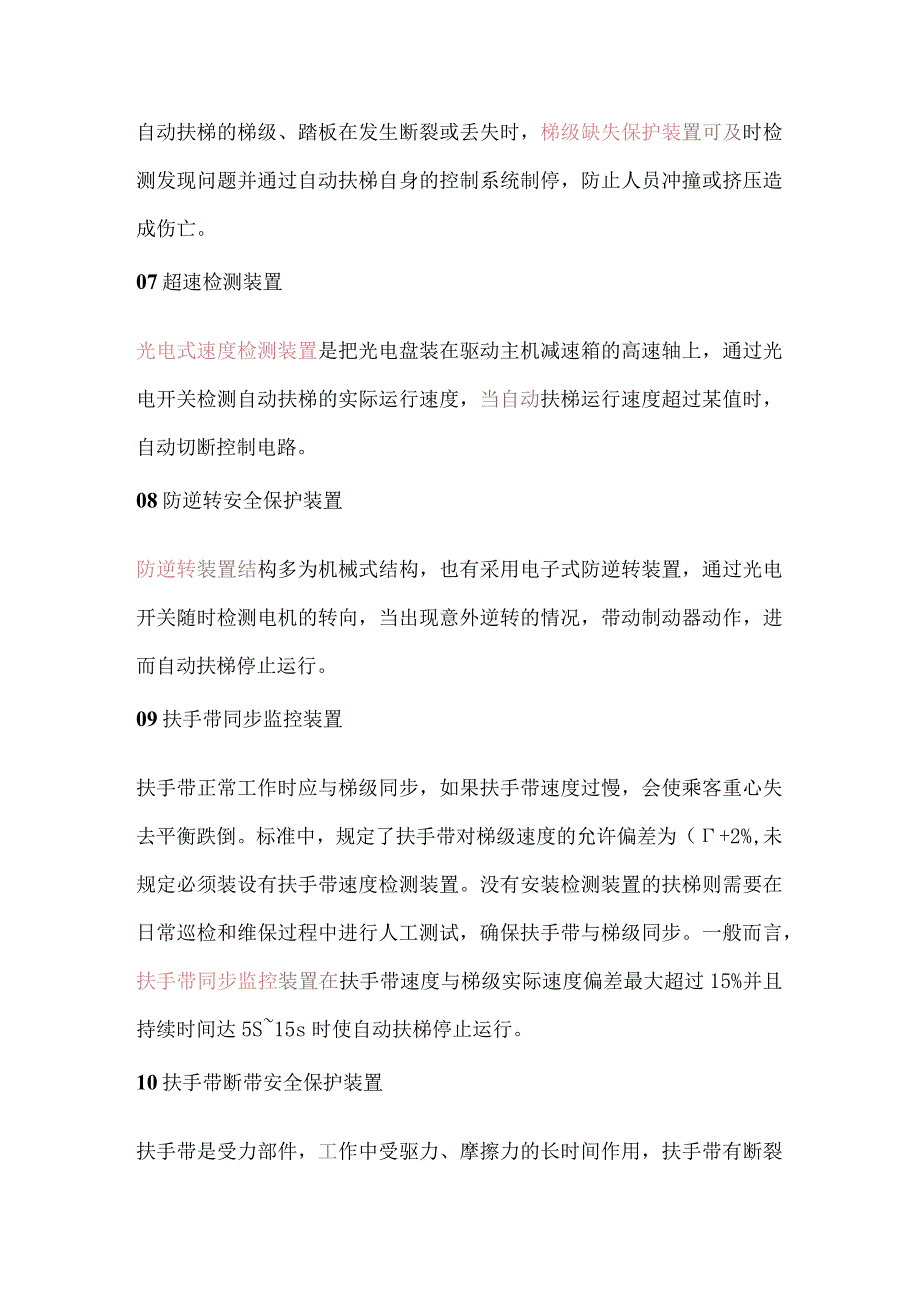

2、，使得辅助制动器立即动作，二是当链条过分松弛时，切断自动扶梯安全电路，使自动扶梯工作制动器动作。04梯级链异常保护装置梯级链异常保护装置在梯级链过度伸长或断裂时使扶梯停止运行。直接驱动梯级的链条断裂或过分伸长时该装置使自动扶梯停止运行。05梯级塌陷安全保护装置梯级塌陷安全保护装置安装在上下转弯处的导轨上，扶梯任何部位塌陷后，与梳齿不再啮合，梯级轮轴或梯级链轮轴迅速将摆杆撞偏，带动微动开关动作，进而切断控制电路，使自动扶梯停止运行。06梯级缺失保护装置自动扶梯的梯级、踏板在发生断裂或丢失时，梯级缺失保护装置可及时检测发现问题并通过自动扶梯自身的控制系统制停，防止人员冲撞或挤压造成伤亡。07超速检
3、测装置光电式速度检测装置是把光电盘装在驱动主机减速箱的高速轴上，通过光电开关检测自动扶梯的实际运行速度，当自动扶梯运行速度超过某值时，自动切断控制电路。08防逆转安全保护装置防逆转装置结构多为机械式结构，也有采用电子式防逆转装置，通过光电开关随时检测电机的转向，当出现意外逆转的情况，带动制动器动作，进而自动扶梯停止运行。09扶手带同步监控装置扶手带正常工作时应与梯级同步，如果扶手带速度过慢，会使乘客重心失去平衡跌倒。标准中，规定了扶手带对梯级速度的允许偏差为（+2%,未规定必须装设有扶手带速度检测装置。没有安装检测装置的扶梯则需要在日常巡检和维保过程中进行人工测试，确保扶手带与梯级同步。一般而

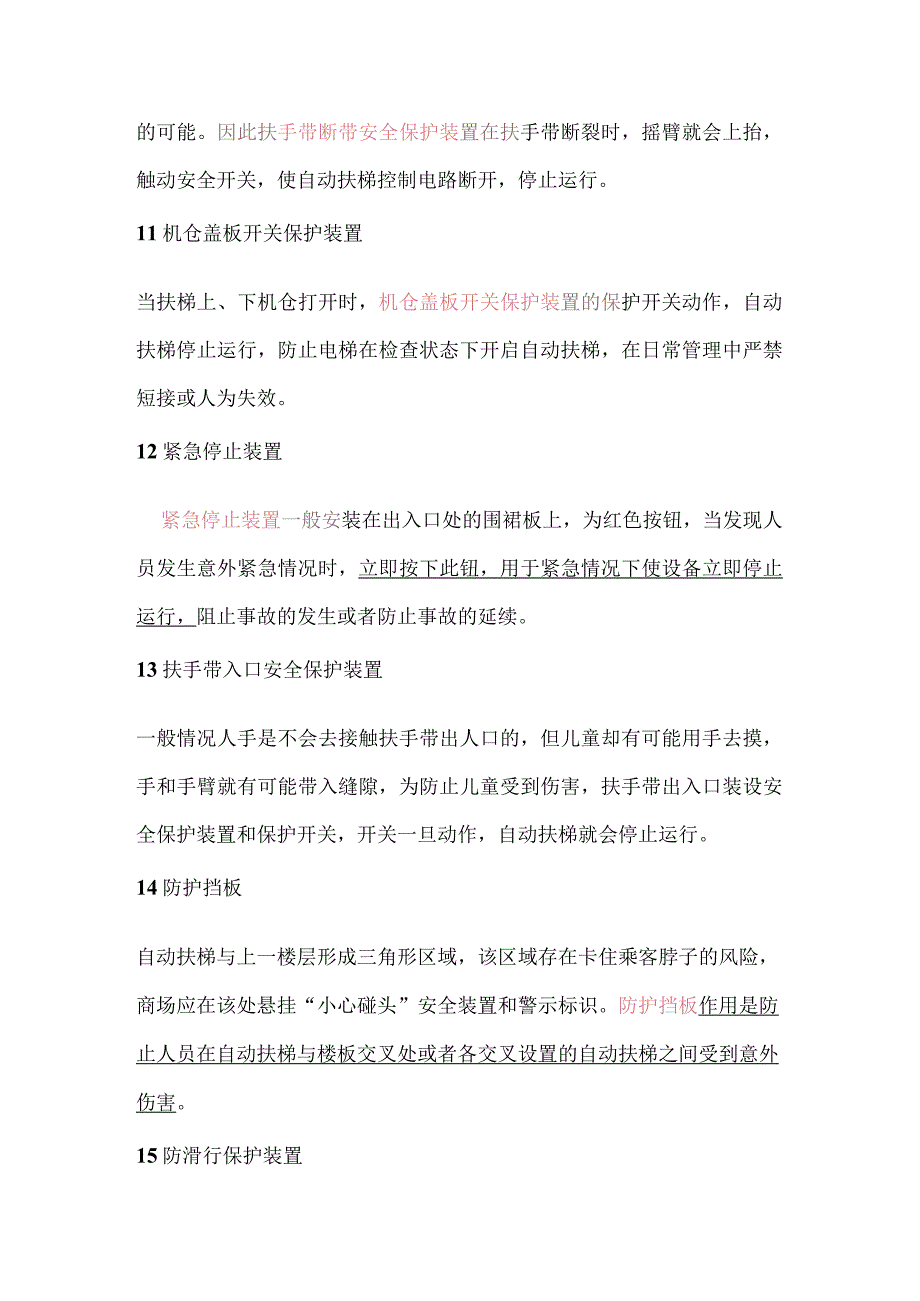

4、言，扶手带同步监控装置在扶手带速度与梯级实际速度偏差最大超过15%并且持续时间达5S15s时使自动扶梯停止运行。10扶手带断带安全保护装置扶手带是受力部件，工作中受驱力、摩擦力的长时间作用，扶手带有断裂的可能。因此扶手带断带安全保护装置在扶手带断裂时，摇臂就会上抬，触动安全开关，使自动扶梯控制电路断开，停止运行。11机仓盖板开关保护装置当扶梯上、下机仓打开时，机仓盖板开关保护装置的保护开关动作，自动扶梯停止运行，防止电梯在检查状态下开启自动扶梯，在日常管理中严禁短接或人为失效。12紧急停止装置紧急停止装置一般安装在出入口处的围裙板上，为红色按钮，当发现人员发生意外紧急情况时，立即按下此钮，用于紧急情况下使设备立即停止运行，阻止事故的发生或者防止事故的延续。13扶手带入口安全保护装置一般情况人手是不会去接触扶手带出人口的，但儿童却有可能用手去摸，手和手臂就有可能带入缝隙，为防止儿童受到伤害，扶手带出入口装设安全保护装置和保护开关，开关一旦动作，自动扶梯就会停止运行。14防护挡板自动扶梯与上一楼层形成三角形区域，该区域存在卡住乘客脖子的风险，商场应在该处悬挂“小心碰头”安全装置和警示标识。防护挡板作用是防止人员在自动扶梯与楼板交叉处或者各交叉设置的自动扶梯之间受到意外伤害。15防滑行保护装置防滑行装置作用是防止人员在自动扶梯盖板上滑行。
