《食品有限公司大中型沼气工程建设项目初步设计.docx》由会员分享，可在线阅读，更多相关《食品有限公司大中型沼气工程建设项目初步设计.docx（56页珍藏版）》请在第壹文秘上搜索。

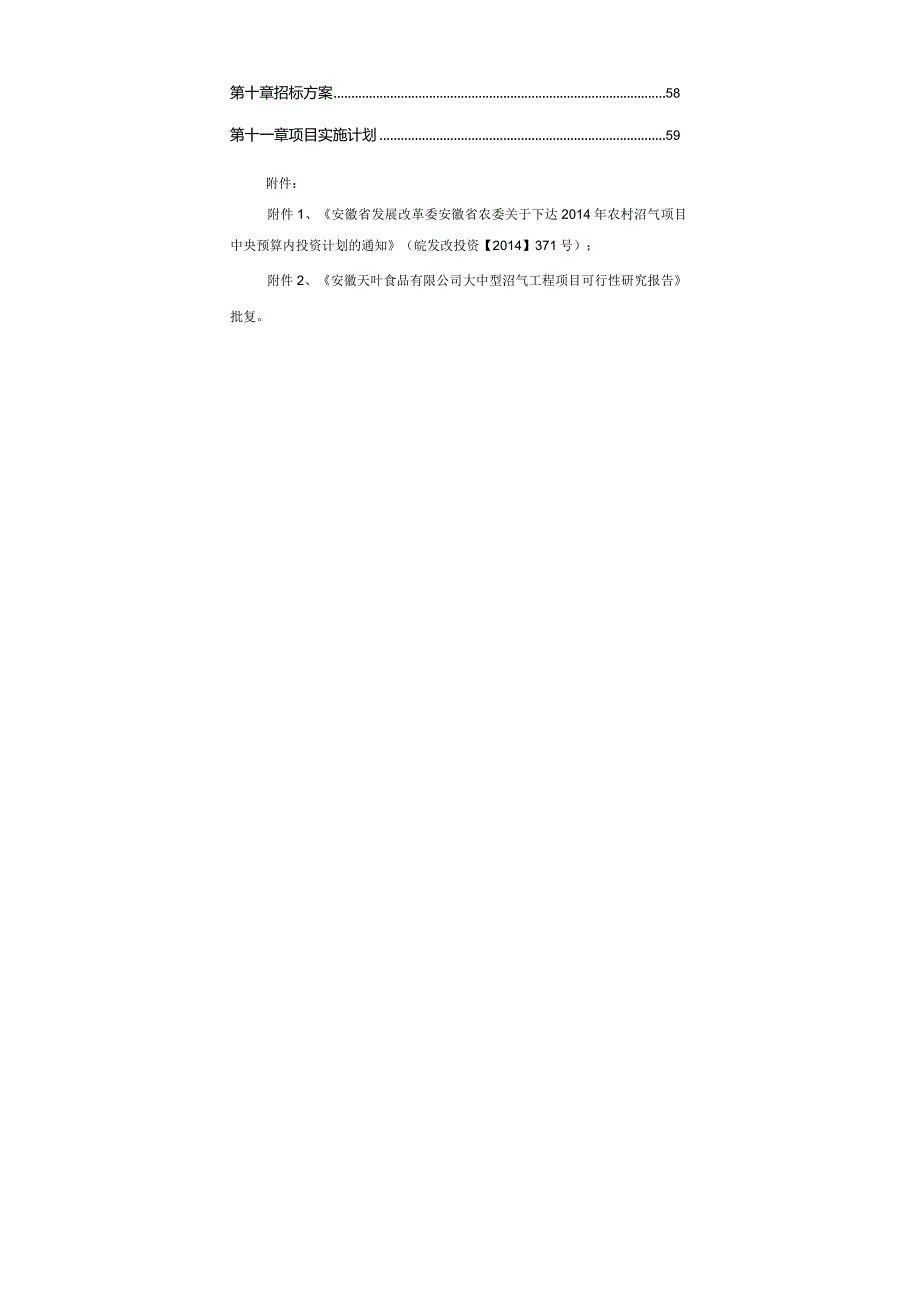

1、目录第一章总说明3第一节概述3第二节设计依据6第三节建设目标及设计内容6第四节设计指导思想及设计特点8第五节总指标8第六节投资规模及资金来源9第七节效益评价9第二章工艺技术方案及设备选型12第三章平面规划设计说明33第四章建筑与结构35第一节主要单项工程的建筑设计35第二节主要单项工程的结构设计39第五章电气43第六章给水、排水46第七章消防48第八章环境保护与安全生产50第九章项目组织管理与运行54第十章招标方案58第十一章项目实施计划59附件：附件1、安徽省发展改革委安徽省农委关于下达2014年农村沼气项目中央预算内投资计划的通知（皖发改投资【2014】371号）；附件2、安徽天叶食品有限

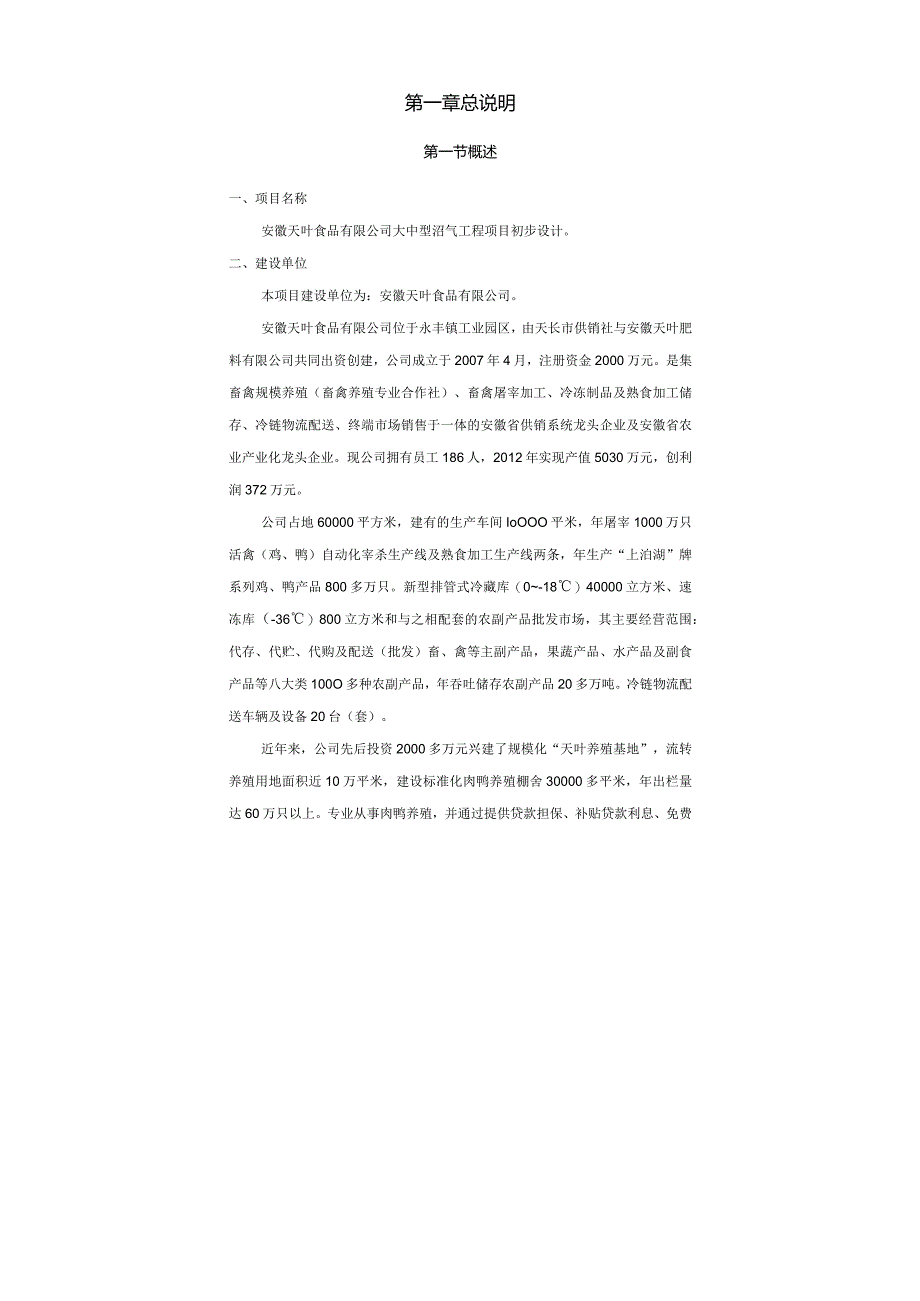

2、公司大中型沼气工程项目可行性研究报告批复。第一章总说明第一节概述一、项目名称安徽天叶食品有限公司大中型沼气工程项目初步设计。二、建设单位本项目建设单位为：安徽天叶食品有限公司。安徽天叶食品有限公司位于永丰镇工业园区，由天长市供销社与安徽天叶肥料有限公司共同出资创建，公司成立于2007年4月，注册资金2000万元。是集畜禽规模养殖（畜禽养殖专业合作社）、畜禽屠宰加工、冷冻制品及熟食加工储存、冷链物流配送、终端市场销售于一体的安徽省供销系统龙头企业及安徽省农业产业化龙头企业。现公司拥有员工186人，2012年实现产值5030万元，创利润372万元。公司占地60000平方米，建有的生产车间IoOOO
3、平米，年屠宰1000万只活禽（鸡、鸭）自动化宰杀生产线及熟食加工生产线两条，年生产“上泊湖”牌系列鸡、鸭产品800多万只。新型排管式冷藏库（0-18）40000立方米、速冻库（-36）800立方米和与之相配套的农副产品批发市场，其主要经营范围：代存、代贮、代购及配送（批发）畜、禽等主副产品，果蔬产品、水产品及副食产品等八大类100O多种农副产品，年吞吐储存农副产品20多万吨。冷链物流配送车辆及设备20台（套）。近年来，公司先后投资2000多万元兴建了规模化“天叶养殖基地”，流转养殖用地面积近10万平米，建设标准化肉鸭养殖棚舍30000多平米，年出栏量达60万只以上。专业从事肉鸭养殖，并通过提供
4、贷款担保、补贴贷款利息、免费技术服务等各项优惠政策，实行“五统一分”的经营模式(统一供苗、统一饲料、统一防疫、统一收购、统一技术指导，分户养殖)，规范运作，形成了“基地+农户+公司+配送”的良性营销模式。带动及发展养殖合作大户200多户，户均增收100oO元以上，解决近千名农村剩余劳动力就业，同时在周边省、市发展多个养殖基地，带动了当地和周边地区的畜禽饲料、孵化、药剂供应、养殖技术服务及相关行业的共同发展，推动了我市农业产业化结构的调整步伐。公司技术力量较强，有完善的生产管理组织体系，运营情况良好，有能力落实工程项目的自筹资金，能认真执行项目建设的有关政策。三、建设地点本项目建设地点选择在在天
5、长市大通镇街南村安徽天叶食品有限公司所属的土地使用区域内。四、项目建设条件1、区位优势(1)项目点建设在该公司养殖场内，通过架线、铺管就可以满足供水、供电要求；(2)项目周边有大量的农田，农户很少，不影响周边环境；(3)当地土质有利于工程建设；(4)有足够的场地用于项目工程的实施；(5)工程建设地点周边有大量的农m,有利于沼气工程的综合利用，发挥最大的经济效益。(6)项目点符合当地畜牧业发展长期规划，政府大力支持，养殖场也强烈要求。当地适宜推广“鸭-沼-农户”、“鸭-沼-有机肥-农田”等能源生态模式，当地农村能源管理部门技术力量强，项目建成后能对工程进行长期有效的管理，能较好的促进本地区生态农
6、业发展和农业增效、农民增收。2、项目地址天长市地处江淮丘陵向苏北平原过渡地带，地势由西南向东北倾斜，西南部丘陵起伏，东北部多平原，濒临高邮湖。天长属于北亚热带季风气候，年均气温14.8C,雨量适中，旱、雨季分明。多年平均降水量1048mm。旱季长7个月、雨季5个月，雨季降水量占年降水量的685。灾害性天气较频繁。暴雨(日降水量50亳米)平均每年3.6次，日最大暴雨量258.4mm.2月多寒潮，频率5年4遇。矿藏有石油、天然气、铁矿、石灰岩、花岗岩、大理厂、白云石、陶土、矿泉水。项目区交通快速便捷，区域位置优越。天长市三面与江苏省扬州市的高邮市、祁江区、仪征市，江苏省南京市六合区，江苏淮安市的金
7、湖县，吁胎毗邻，西部与滁州市来安县相依，素有“安徽东大门”之称。天长地处华东腹地，南临长江，北枕淮河，东临高邮湖，西傍京沪铁路，205国道一宁连高速公路以及宁淮高速公路纵贯境内，市区距南京市区75公里，到上海也仅3个小时左右路程：水路经高邮湖直达沿江、沿海各大港口。大通镇位于天长市西北，自然条件优越，交通便利，西与205国道濒临，内有乔平、通乐、通便路贯穿其境，距南京80公里，离扬州60公里。3、供电要求：场区内配有专用变压器，完全可以满足项目建设和运行要求。4、供水情况：场区原有给水管道齐全，本项目用水可直接从养殖场给水管道接入。第二节设计依据1、安徽省发展改革委安徽省农委关于下达2014年
8、农村沼气项目中央预算内投资计划的通知(皖发改投资【2014】371号)；2、中华人民共和国环境保护法(1989年12月)；3、畜禽养殖污染防治管理办法(2001年)；4、畜禽养殖业污染物排放标准(GBI8596-2001);5、国家行业标准有机肥料(NY525-2011);6、沼气工程技术规范(NY/T1220-2006);7、规模化畜禽养殖沼气工程运行、维护及其安全技术规程(NT/T1221-2006);8、规模化畜禽养殖场沼气工程设计规范(NT/T1222-2006);9、国家有关行业标准及法律法规；10、安徽天叶食品有限公司提供的其它资料。第三节建设目标及设计内容一、建设目标本项目以10
9、0o立方米CSTR厌氧发酵罐、400立方米贮气柜为主体及相关粪污处理的配套设施建设，购置粪污处理设备36台(套)，将有效地解决养殖场的粪污问题。项目建成后，将达到年处理养殖场粪污排放量约20.08万吨，年产沼气36.50万立方米的能力。二、设计内容1、土建工程主要建设内容有：集污沉砂池60立方米；预处理池100立方米；二次沉砂池50立方米；调节计量池40立方米；CSTR厌氧发酵罐900立方米；贮气柜400立方米；沼液储池400立方米；干化池50立方米；沼气净化间30平方米；发电机房61平方米；锅炉房60平方米；有机肥生产车间及仓库600平方米；场区电外线工程1套；场区给排水工程1套，沼气、沼液
10、工艺管道、配套附属工程及相关仪器设备。2、仪器设备购置仪器设备36台（套）。3、沼气服务网点建设天长市能源局在安徽天叶食品有限公司内建立沼气服务网点，服务养殖场和周边农户。安徽天叶食品有限公司沼气服务网点，为养殖场和农户配置沼气进出料车、沼气检测设备、沼气维修工具、柜台、宣传书册等三沼综合利用的配套设备，同时安排专业技术人员，保证不漏岗。沼气技术人员都持有国家有关部门颁发的沼气工生产证书，有一定的实践能力，能够解决沼气使用过程中存在的一些故障和问题。天长市能源局负责网点建设、技术指导、资金统筹，由安徽天叶食品有限公司具体负责服务网点的日常运行，实行定岗、定员、定货制度。由于国家资金有限，由公司
11、提供沼气服务站办公场所，由天长市能源局安排技术人员业务培训、发放宣传资料、总体设计和业务指导。沼气服务网点把安全高效使用三沼作为工作重点，解决三沼在运行中存在的问题，提高使用效率。第四节设计指导思想及设计特点一、建设内容、建筑面积及投资控制以农业部批复要求为指导思想；二、贯彻执行经济、适用、安全、美观的建设方针，以生产设施为主，辅助和服务设施尽量配套为原则，节约投资，加快建设速度；三、工艺方案上采用成熟的沼气生产工艺，选用性能稳定，经济实用的设备；四、切合养殖场实际条件，设计使用工程；五、以生产设备完善，服务配套设施齐全为原则。第五节总指标一、总用地面积：3750平方米。二、总生产指标：1、年
12、资源化处理粪便污水20.08万吨（55吨/日）；2、年产沼气36.50万立方米：（100O立方米/日）；3、年产有机肥1808吨左右：4、年产沼液肥18086吨左右：三、项目总投资：420.00万元。第六节投资规模及资金来源本项目总投资420.OO万元，其中土建工程244.62万元，仪器设备134.91万元，工程建设其他费用20.60万元，预备费18.71万元。资金来源：本项目建设总投资420.00万元，其中申请中央投资147.00万元，地方配套63.00万元，公司自筹资金210.00万元。第七节效益评价一、经济效益项目建成后，每天可产沼气IOoO立方米，沼气可供场区日常生活直接使用、供应周边
13、农户，同时，发酵后的沼液作为液态肥可用于农业种植等，沼渣可以制成优质有机肥施肥于农田。由此可见项目的实施不仅有较大的直接经济效益，潜在的间接效益更是不可估量的。1、运行成本：(1)折旧：29.70万元土建249.83万元/20年=12.49万元机械130.86万元/10年=13.09万元其他20.60万元/5年=4.12万元(2)电费300度*365*0.6元/度=6.57万元(3)肥料包装费：3.3吨/天*365*50元/吨=6.02万元(4)肥料原料费：3.3吨/天*365*200元/吨=24.09万元(5)机械保养费：130.86*L5%=L96万元(6)人工费：5人*2.0万元=10万
14、元合计：78.34万元2、运行收入(1)有机肥收入：1808吨/年*600元/吨=108.48万元(2)沼气(节省费用)：年产沼气36.50万立方米。本单位用能，按每公斤2.4元液化气计算，每立方米沼气折算为L20元(每公斤液化气相当于2立方米沼气)；10.95万立方米沼气直接利用，按1.20元/立方米测算，年沼气产值为13.14万元。沼气发电(节省费用)：1050KW/天*365天*0.6元KW=23.00万元(4)沼液：年产量为18086吨，无偿供应给周边的农户使用灌溉到周边的蔬菜、粮食种植基地。合计：144.62万元3、年运行效益年运行效益为：144.62-78.34=66.28万元从以
15、上分析可以看出，项目的实施将给公司带来一定的经济效益。二、社会效益该项目完成后，将成为天长市的能源环境示范工程，对当地的畜禽养殖场废弃物资源化利用起到示范带头作用，将有效遏制由于畜禽粪污乱排放而造成的生态环境的破坏，提高广大公众保护生态环境意识，促进农业资源综合利用和当地农业和农村经济可持续发展，具有积极作用。项目副产品沼肥的供应，改善土壤质量，促进当地生态有机农业的发展。三、生态效益项目建成后，养殖场每年约有20.08万吨畜禽粪污通过沼气工程得到无害化处理，并资源化利用，避免环境污染。畜禽粪便经过厌氧发酵使寄生虫卵灭活，减轻土壤污染与水污染，将有机肥料、沼渣还田，能增加土壤有机质、总氮、速效磷及土壤酶活性，使作物病害较小，降低农药使用量，提高农作物产量和品质，促进农业结构调整和优化。通过项目建设，使环境资源、土地资源和水资源得到有效保护、合理利用，生态环境不断改善，达到社会、生态、经济的有机结合。第二章工艺技术方案及设备选型一、工艺设计原则本项目依据国内大中型沼气工程普遍的技术原理，吸取国内先进的技术与经验，以粪污“四化”为原则。1、减量化：从污染的源头抓起，有效地削减污染总量。鸭场实行干清粪分离工艺，粪便污水与雨水
