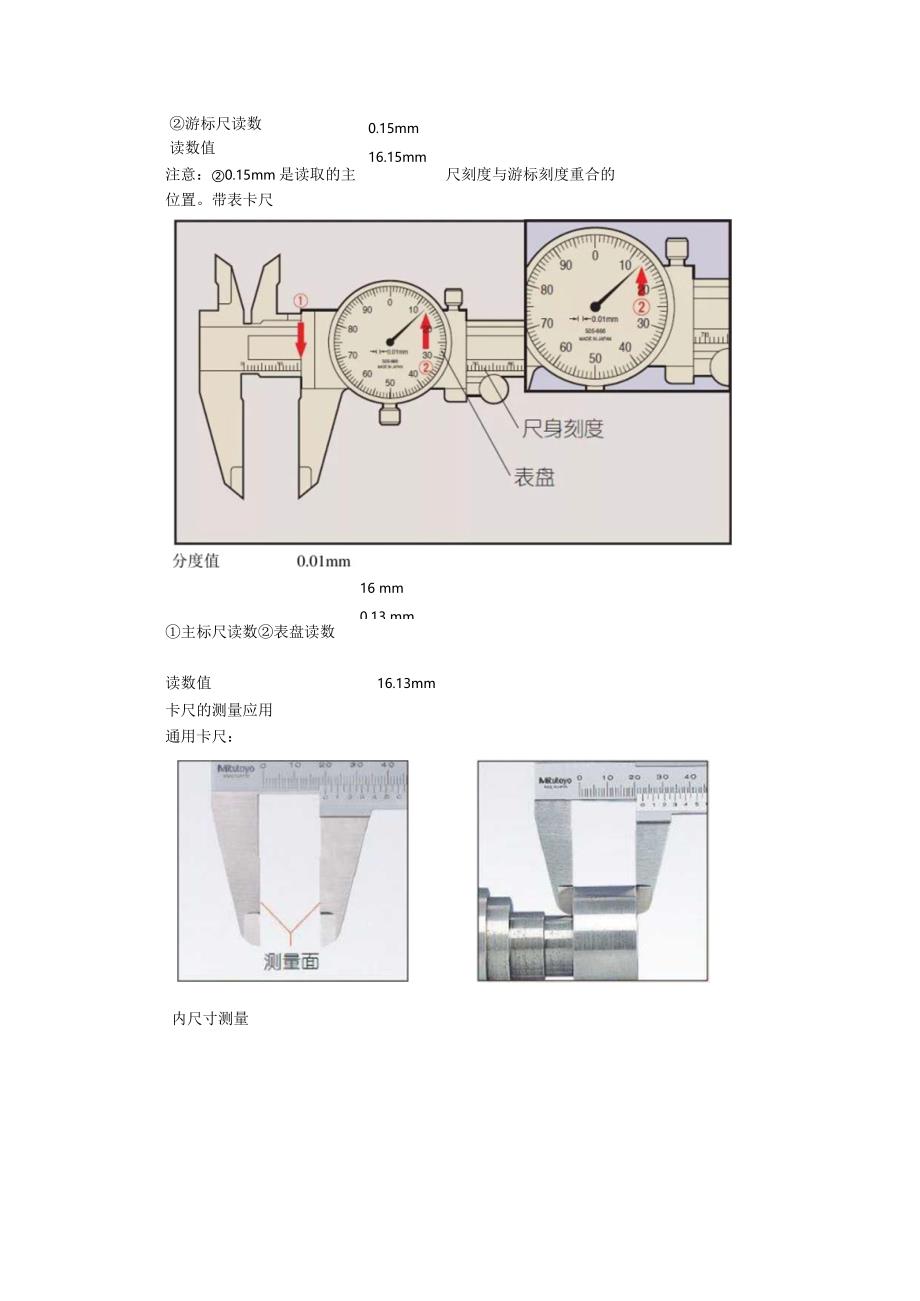

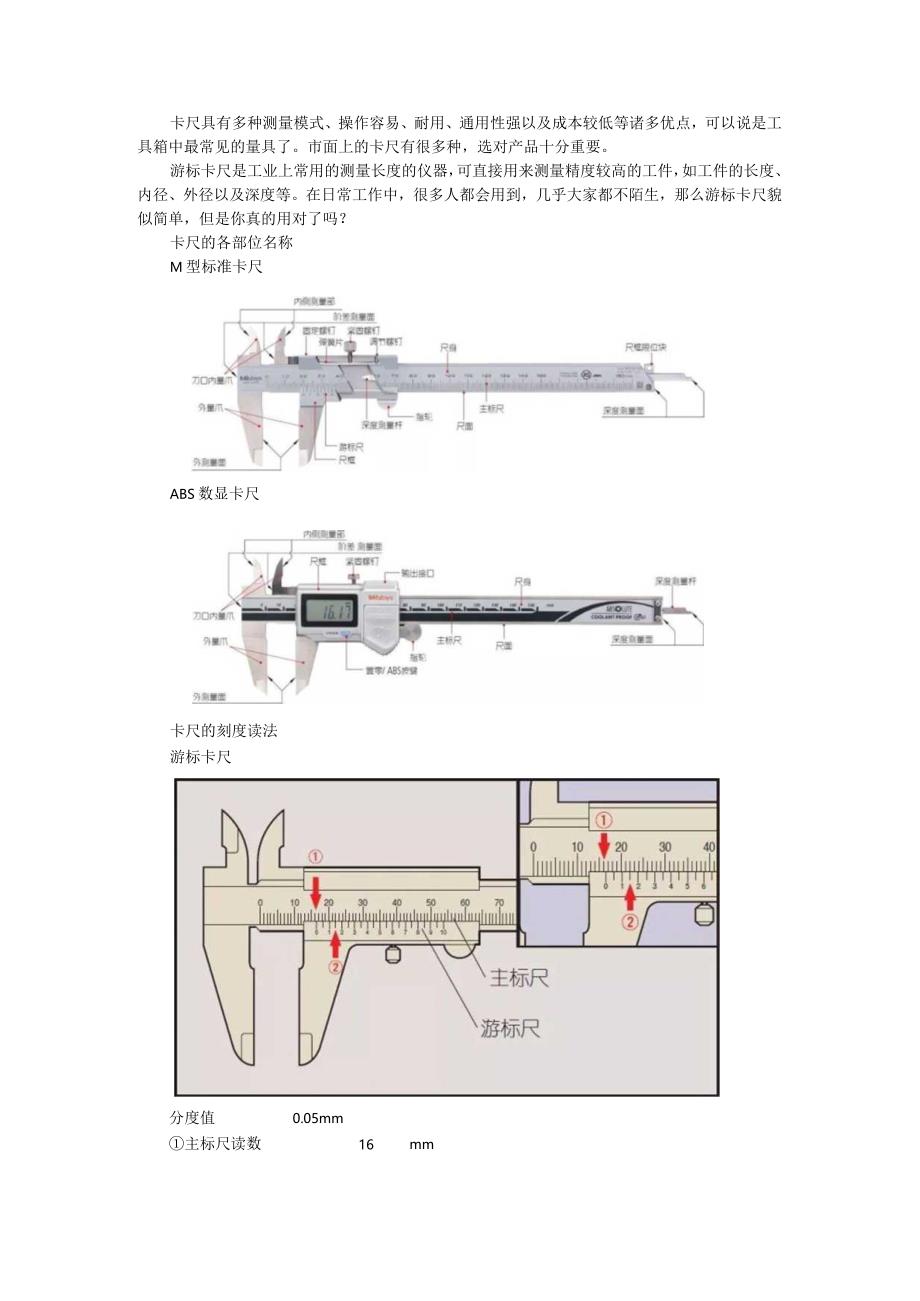

1、卡尺具有多种测量模式、操作容易、耐用、通用性强以及成本较低等诸多优点，可以说是工具箱中最常见的量具了。市面上的卡尺有很多种，选对产品十分重要。游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。在日常工作中，很多人都会用到，几乎大家都不陌生，那么游标卡尺貌似简单，但是你真的用对了吗？卡尺的各部位名称M型标准卡尺ABS数显卡尺卡尺的刻度读法游标卡尺16mm分度值0.05mm主标尺读数游标尺读数读数值0.15mm16.15mm16 mm0.13 mm内尺寸测量注意：0.15mm是读取的主尺刻度与游标刻度重合的位置。带表卡尺主标尺读数表盘读数读数值
2、16.13mm卡尺的测量应用通用卡尺：外尺寸测量深度测量专用卡尺：沟槽直径测量一尖爪卡尺窄槽直径测量J净片卡尺阶差断面测量J扁置卡尺管壁厚度测量_管壁厚度卡尺内径测量.内径卡尺卡尺使用注意事项M型标准卡尺例：使用前的注意事项1 .使用少量千分尺润滑油擦拭基准端面及滑动部位。2 .全行程移动尺框，确认是否被卡住等。3 .清洁测量面后，使其贴合，确认下面的内容：外侧测量面：对准光源时，看不到光是正常的。（图1）有污渍、碎屑或毛刺等不能完全贴合时，有时能看到光。（图2）内侧测量面：对准光源时，仅能看到一点光的状态是正常的。（图1）请确认基准点。（图3）使用中的注意事项1.读取刻度时，请将视线对准正面
3、，注意视差。（图4）A：双眼的距离+22.测量时，请使用一定的力量，尽量在量爪根部测量。（图5）使用后的注意事项1 .使用后，确认各部位有无损伤并将整体清洁干净。在附着有水溶性切削油等场所使用时，清洁后，请务必进行防锈处理。2 .将外侧量爪打开0.22mm左右，无需拧紧紧固螺钉保管。（图7）3 .不能在高温高湿、多尘埃及多油污的场所存放。*如使用数显型卡尺，若长期不使用时请取下电池。使用中常见的几个问题1新买的数显卡尺在安装电池后显示屏出现“一一”闪烁，是故障吗？No,No,这不是故障哦！数显卡尺安装电池后，显示屏会出现如下图“一一”闪烁，这是需要进行ORlGlN（原点）设定。ORIGIN设定
4、方法：用细棒或指尖按住ORIGlN按钮I秒以上，直至屏幕显示数字“0.00”完成原点设置,咖.请注意：按住按钮时要避免按钮损坏，指力适中，直到屏幕显示为零时再放开。请不要用针状的尖端，否则可能会损坏按钮。2数显卡尺的显示屏末位显示“E”，是故障吗？卡尺更换电池后，显示屏可能会出现任意数值（如图1）,如不进行原点设置而直接使用的话，会出现图2中末位“E”的报错现象。ORlGlN设定方法：可以参考上图右侧的!更换电池一闭合量爪一ORIGIN原点设置的顺序进行设置，”E”显示则会消失。3卡尺使用过程中数值出现报错，是故障吗？在ABS模式下，测量中数显屏出现“E”报错，有可能是尺身表面污渍（例如侵入了
5、切削液等）影响滑动部传感器的读数，从而出现报错。解决方法：需要对尺面及滑动部位进行擦拭清洁处理。若擦拭清洁后仍有报错，请重新安装电池并进行ORIGlN设置。如果切削液侵入敏感的电子零件中，会使其降低效能。如需在接触多灰尘多油污的环境下使用，建议选择IP等级高的防冷却液型卡尺哦！4卡尺滑动不顺畅/不正常，是故障吗？这种情况有可能是切削屑或异物进入尺架内部引起的故障。如果切屑或灰尘等异物侵入了尺架内部，在这种状态下强行滑动的话，可能会损坏尺架并导致精度和零点出现故障。所以一定要小心使用哦！解决方法：如尺架内己有异物进入，请确保在使用前清除异物。建议将尺框滑动至最大长度，使用刷子或气枪等来清洁异物。
6、如果以上方法不能解决问题，请向厂家或代理店联系维修事宜。5卡尺测量变得不准，零点不稳定，是故障吗？这种情形下，需要排除一下卡尺的量爪是否完好。卡尺的量爪尖端需保持尖锐的形状，才能准确测量。如发生不正当的撞击，例如在使用过程中意外掉落，卡尺的外量爪或内量爪的尖端受到挤压而变形，则会影响卡尺的准确度。内量爪变形外量爪变形解决方法：如果卡尺的量爪尖端发生变形或损坏，则需要找到正规渠道进行修理。【知识点】一、刻度尺常用刻度尺的最小刻度为1mm。用刻度尺测量物体的长度时要注意以下几点:1、刻度线紧贴被测物，眼睛正对刻度线读数，以避免视差。2 .为防止因端头磨损而产生误差，常选择某一刻度线为测量起点，测量
7、的长度等于被测物体的两个端点在刻度尺上的读数之差。3 .亳米以下的数值要估读一位，估读最小刻度值的1/10。4 .测量精度要求高时，要进行重复测量后取平均值。可用“累积法”测细金属丝的直径或一张白纸的厚度。二、游标卡尺1、IO分度游标卡尺的原理主尺的最小分度是Imm,游标尺上有10个小的等分刻度它们的总长等于9mm,因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合,其余的刻度线都不重合。游标的第一条刻度线在主尺的Imm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2
8、mm处，等等。游标的第几条刻度线与主尺的刻度线重合，就是零点几亳米。2、20分度游标卡尺的原理主尺的最小分度是Imm,游标尺上有20个小的等分刻度它们的总长等于19mm,因此游标尺的每一分度与主尺的最小分度相差0.05mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第20条刻度线与主尺的19mm刻度线重合,其余的刻度线都不重合。游标的第一条刻度线在主尺的Imm刻度左边0.05mm处，游标的第二条刻度线在主尺的2mm刻度左边0.1mm处，等等。游标的第n条刻度线与主尺的刻度线重合，就是0.05Xn亳米。0123+H力14+MHHKprrImLWr/010203、50分度
9、游标卡尺主尺的最小分度是1mm,游标尺上有50个小的等分刻度它们的总长等于49mm,因此游标尺的每一分度与主尺的最小分度相差0.02mm,174SA7Q1他帅螂麻脚删llh山向面血疝血向血01234567890游标读数量具应用游标读数原理制成的量具有；游标卡尺，高度游标卡尺、深度游标卡尺、游标量角尺（如万能量角尺）和齿厚游标卡尺等，用以测量零件的外径、内径、长度、宽度，厚度、高度、深度、角度以及齿轮的齿厚等，应用范围非常广泛。游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。56789IOIl12测量内衣面游标卡尺作为一种被广泛使用的高精度
10、测量工具，它是由主尺和附在主尺上能滑动的游标两部分构成。如果按游标的刻度值来分，游标卡尺又分0.1、0.05.0.02mm三种。1游标卡尺结构和用途卡尺分类方式根据测量部形状卡尺根据形状（内侧测量部），可分为M形、C（CM）圆弧刃量爪形、CN（刀刃）形三类。根据显示方式根据卡尺的显示方式，可分为游标式，带表式，数显式三种。根据刻度以及刻度的不同组合，产品还可以再加以细分。游标卡尺的基本构造各部位名称游标卡尺刻度的读法刻度的读法游标卡尺卡尺读数值16.15 mm分度值 0.05mm主标尺度数16 mm游标尺度数0.15 mm分度值 0.01mm主标尺度数16(2)游标尺度数。13 mm读数值16
11、.13 mm注意：主标尺刻度找月游标尺刻度找一致的位置时，读取左上的075 米.主尺刻度游标刻度方式最小读数参考图1 mm9 mm分成10等分1/10 mm0.1 mm19 mm分成10等分1/10 mm0.1 mm19 mm分成20等分1/20 mm0.05 mm39 mm分成如等分1/20 mm=0.05 mm图a49 mm分成50等分1/50 mm=0.02 mm图b游标刻度的种类图a将39m分成20等分O 102030 40 50 GO 70hTlTl,l 丫 丫|1, Rl | IMIIhiUlullhIl 小HIIlMj O 12 4t79O 5W用b将49mm分成50等分 010
12、20 30 40 50 60 70taUL & tii*6339(20)4960”)早期的卡尺在主尺上有19个分度，游标尺上有20个分度，提供0.05的精度，但是，线与线之间的间隔太近，很难读数、所以自从1970年起，长游标卡尺普遍都使用39个主尺分度,以此来拉大刻度线的间距。19mm游标刻度oIO203040lBl加膈)2、68ID19mm,刻度读数1.45mm 39mm游标刻度(长游标刻度)3040506070刻度读数30.35mm1游标卡尺的结构形式游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和
13、孔距等，应用范围很广。1游标卡尺有三种结构型式(1)测量范围为O125mm的游标卡尺，制成带有刀口形的上下量爪和带有深度尺的型式。(2)测量范围为O20Omm和O30Omm的游标卡尺，可制成带有内外测量面的下量爪和带有刀口形的上量爪的型式。(3)测量范围为O20Omm和O30Omm的游标卡尺，也可制成只带有内外测量面的下量爪的型式，如图2-3。而测量范围大于30Omm的游标卡尺，只制成这种仅带有下量爪的型式。2游标卡尺主要由下列几部分组成(1)具有固定量爪的尺身，如图2中的1。尺身上有类似钢尺一样的主尺刻度，如图2中的6。主尺上的刻线间距为Imm。主尺的长度决定于游标卡尺的测量范围。(2)具有
