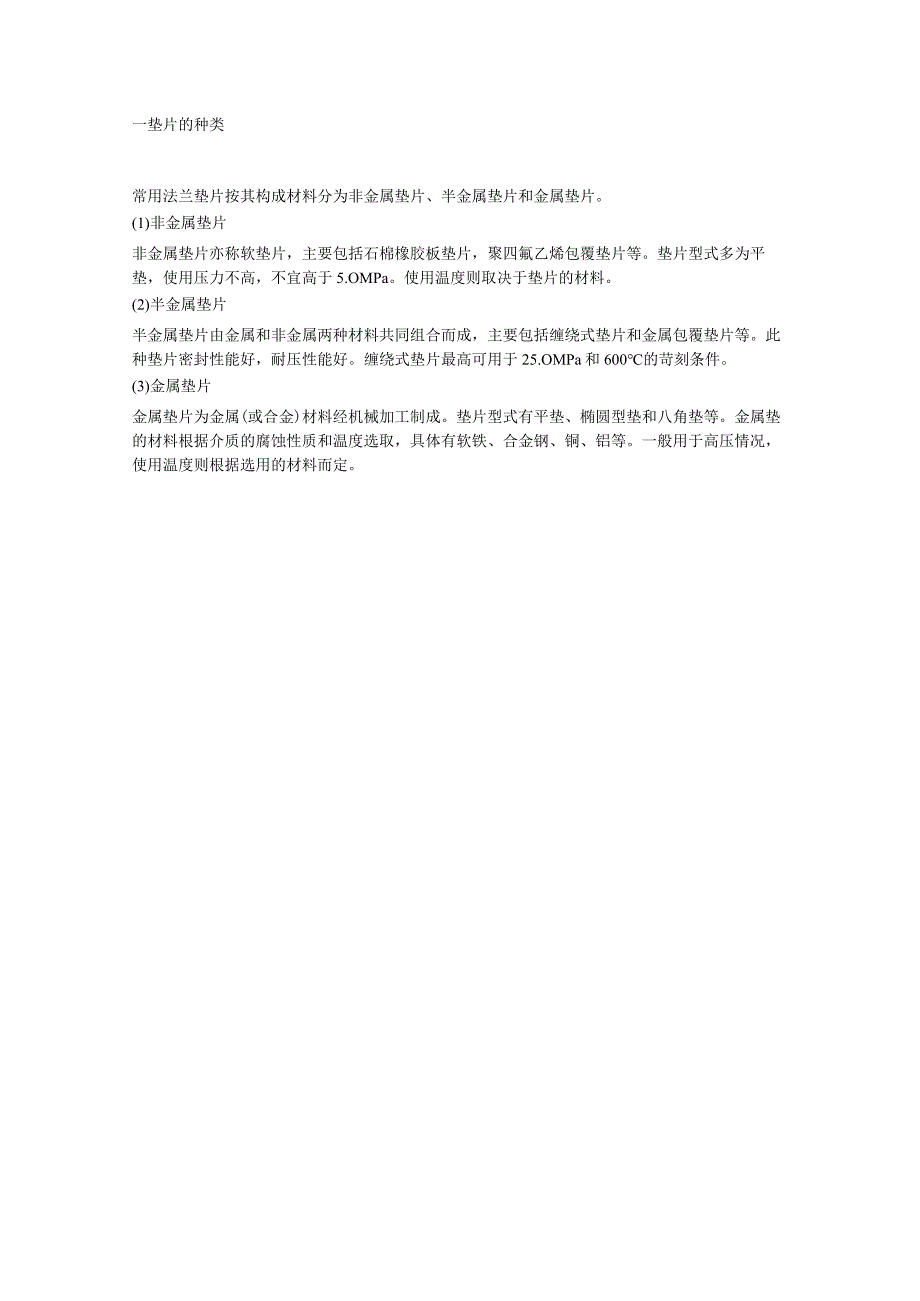

1、一垫片的种类常用法兰垫片按其构成材料分为非金属垫片、半金属垫片和金属垫片。(1)非金属垫片非金属垫片亦称软垫片，主要包括石棉橡胶板垫片，聚四氟乙烯包覆垫片等。垫片型式多为平垫，使用压力不高，不宜高于5.OMPa。使用温度则取决于垫片的材料。(2)半金属垫片半金属垫片由金属和非金属两种材料共同组合而成，主要包括缠绕式垫片和金属包覆垫片等。此种垫片密封性能好，耐压性能好。缠绕式垫片最高可用于25.OMPa和600的苛刻条件。(3)金属垫片金属垫片为金属(或合金)材料经机械加工制成。垫片型式有平垫、椭圆型垫和八角垫等。金属垫的材料根据介质的腐蚀性质和温度选取，具体有软铁、合金钢、铜、铝等。一般用于高
2、压情况，使用温度则根据选用的材料而定。整片材料使用条件PN/MPat/X适用密封面型式用途货走4耳WI1Ift片填充带材料特制石棉聚四氟乙烯柔性石屋26.0S500-2002606（对于非就化性介质4800）突面凹凸面惮槽面用于各种液体及气体介质.若用于氢氟酸介质，应采用石鹿带配蒙乃尔合金钢带材料l-l4柔性石复合金片芯板材料低碳钢0Cr19Ni963450650突面凹凸面棒槽面用于蒸汽及各种腐蚀性介质.不适于有洁净要求的管线金属包及立片包殖层材料板L3低碳钢不锈钢11.0420030044005突面用于蒸汽.煤气、油品、汽油、溶剂及一般工艺介质齿形环和僵盏层材料10和08/柔性石墨26.04
3、50突面凹凸面用于中*高压力管道金/Ifl台能片OCrI3/柔性石墨OCrI9Ni9柔性石整OCrI9Ni9聚四氟乙烯0Cr17Ni12Mo2/聚四氟乙烯54065020033，XB4506.0450全平面突面凹凸面樟槽面用于水、蒸汽、空气、氨（气态或液态）及情性气体Meee石1检皎金片NY44.04400全平面突面凹凸面棒槽面用于油品、液化石油气、溶剂、石油化工原料等介质.对于汽油及航空汽油不适用包覆层：聚四氟乙烯嵌入层：石棉梅胶板4.0150突面用于各种腐蚀性介质及有清洁要求的介质X=3霰四”乙建包d片08或1016.0450突面用于高温、高压管道t7X77zjL金M街影修片OCrI30C

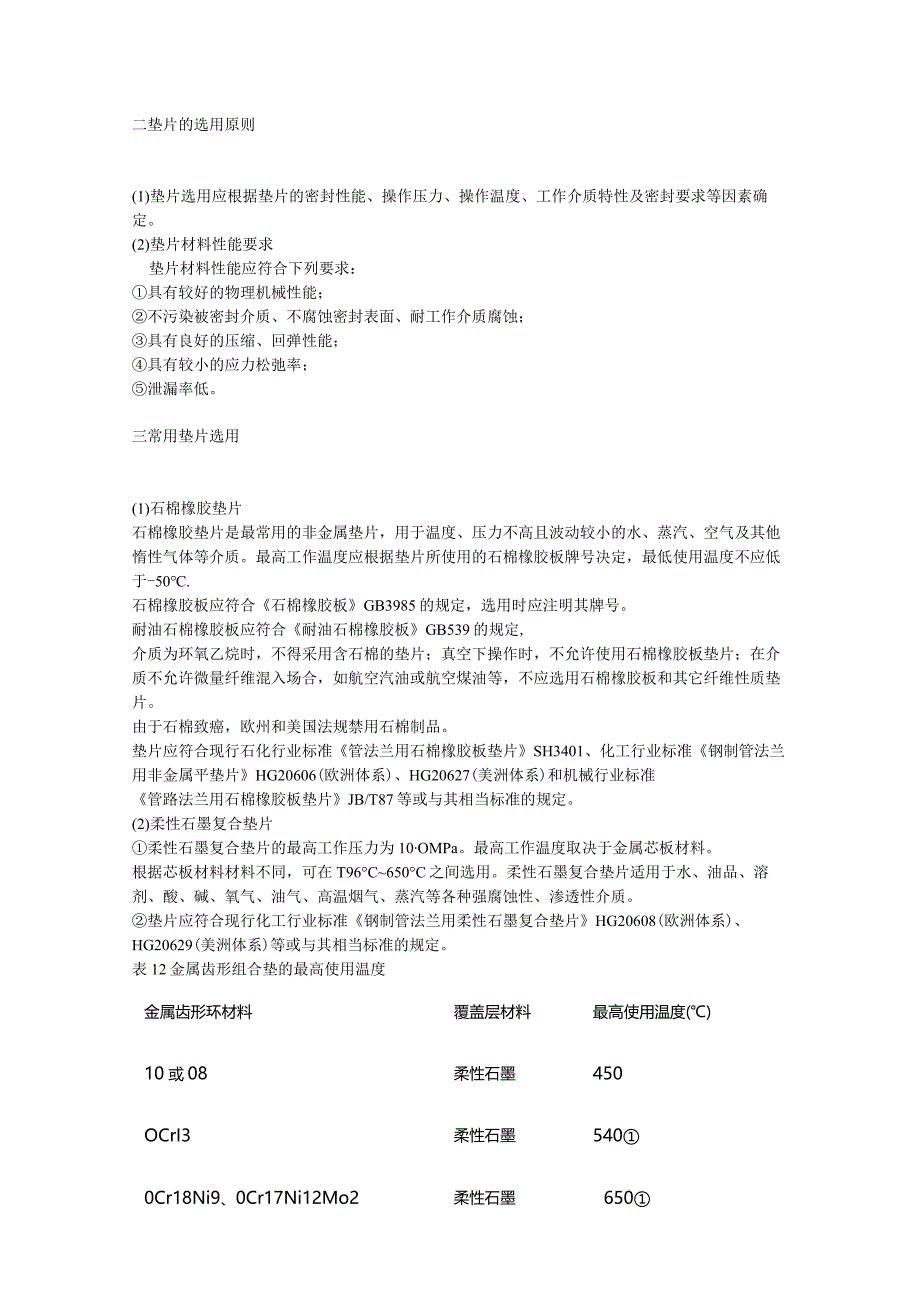

4、119Ni90Cr17Ni12Mo2540600600凹凸面JFJ才胫金片08或10OCrI30C119Ni9Cr17Ni14Mo242.045054066环连接面用于高温、高压管道七鸳道随手二垫片的选用原则(1)垫片选用应根据垫片的密封性能、操作压力、操作温度、工作介质特性及密封要求等因素确定。(2)垫片材料性能要求垫片材料性能应符合下列要求：具有较好的物理机械性能；不污染被密封介质、不腐蚀密封表面、耐工作介质腐蚀；具有良好的压缩、回弹性能；具有较小的应力松弛率；泄漏率低。三常用垫片选用(1)石棉橡胶垫片石棉橡胶垫片是最常用的非金属垫片，用于温度、压力不高且波动较小的水、蒸汽、空气及其他惰性
5、气体等介质。最高工作温度应根据垫片所使用的石棉橡胶板牌号决定，最低使用温度不应低于-50.石棉橡胶板应符合石棉橡胶板GB3985的规定，选用时应注明其牌号。耐油石棉橡胶板应符合耐油石棉橡胶板GB539的规定,介质为环氧乙烷时，不得采用含石棉的垫片；真空下操作时，不允许使用石棉橡胶板垫片；在介质不允许微量纤维混入场合，如航空汽油或航空煤油等，不应选用石棉橡胶板和其它纤维性质垫片。由于石棉致癌，欧州和美国法规禁用石棉制品。垫片应符合现行石化行业标准管法兰用石棉橡胶板垫片SH3401、化工行业标准钢制管法兰用非金属平垫片HG20606(欧洲体系)、HG20627(美洲体系)和机械行业标准管路法兰用石
6、棉橡胶板垫片JB/T87等或与其相当标准的规定。(2)柔性石墨复合垫片柔性石墨复合垫片的最高工作压力为10OMPa。最高工作温度取决于金属芯板材料。根据芯板材料材料不同，可在T96C650C之间选用。柔性石墨复合垫片适用于水、油品、溶剂、酸、碱、氧气、油气、高温烟气、蒸汽等各种强腐蚀性、渗透性介质。垫片应符合现行化工行业标准钢制管法兰用柔性石墨复合垫片HG20608(欧洲体系)、HG20629(美洲体系)等或与其相当标准的规定。表12金属齿形组合垫的最高使用温度金属齿形环材料覆盖层材料最高使用温度()10或08柔性石墨450OCrI3柔性石墨5400Cr18Ni9、0Cr17Ni12Mo2柔性
7、石墨650聚四氟乙熔200注：用于氧化性介质时，最高使用温度为450oC垫片应符合现行化工行业标准钢制管法兰用齿形组合垫HG20611（欧洲体系）和HG20632（美洲体系）等或与其相当标准的规定。（6）金属环垫金属环垫适用于高温、高压管道，根据所用材料不同使用的最高温度见表10-7-13;垫片应符合现行石化行业标准管法兰用金属环垫SH3403、化工行业标准钢制管法兰用金属环垫HG20612（欧洲体系）、HG20633（美洲体系）和机械行业标准管路法兰用金属环垫JB/T89等或与其相当标准的规定；金属环垫材料硬度值应比法兰材料硬度值低30-40HBo（7）金属包覆垫片金属包覆垫片密封性能好，适
8、用于较高温度介质。金属包覆垫片可制成形状复杂的垫片。使用较广泛的是平形金属包覆垫片；垫片的最高使用温度见表10-714;垫片应符合现行化工行业标准钢制管法兰用金属包覆垫片HG20609（欧洲体系）、和HG20630（美洲体系）等或与其相当标准的规定。表13金属环垫的最高使用温度最高硬度值（HB）金属齿形环材料最高使用温度（C）软铁4509010或084501201Cr5Mo550130OCrl35401400Cr18Ni96001600Cr17Ni12Mo260016000Cr17Ni14Mo2450150表14金属包覆垫片的最高使用温度金属包覆材料填充材料最高使用温度名称标准名称标准()纯铝板L3GB3880200纯铜板L3GB2040300镀锡薄钢板GB2520400镀锌薄钢板GB2518石棉橡胶板GB398508FGB7104000Cr18Ni900Cr19Ni1000Cr17Ni14Mo2GB3280500
