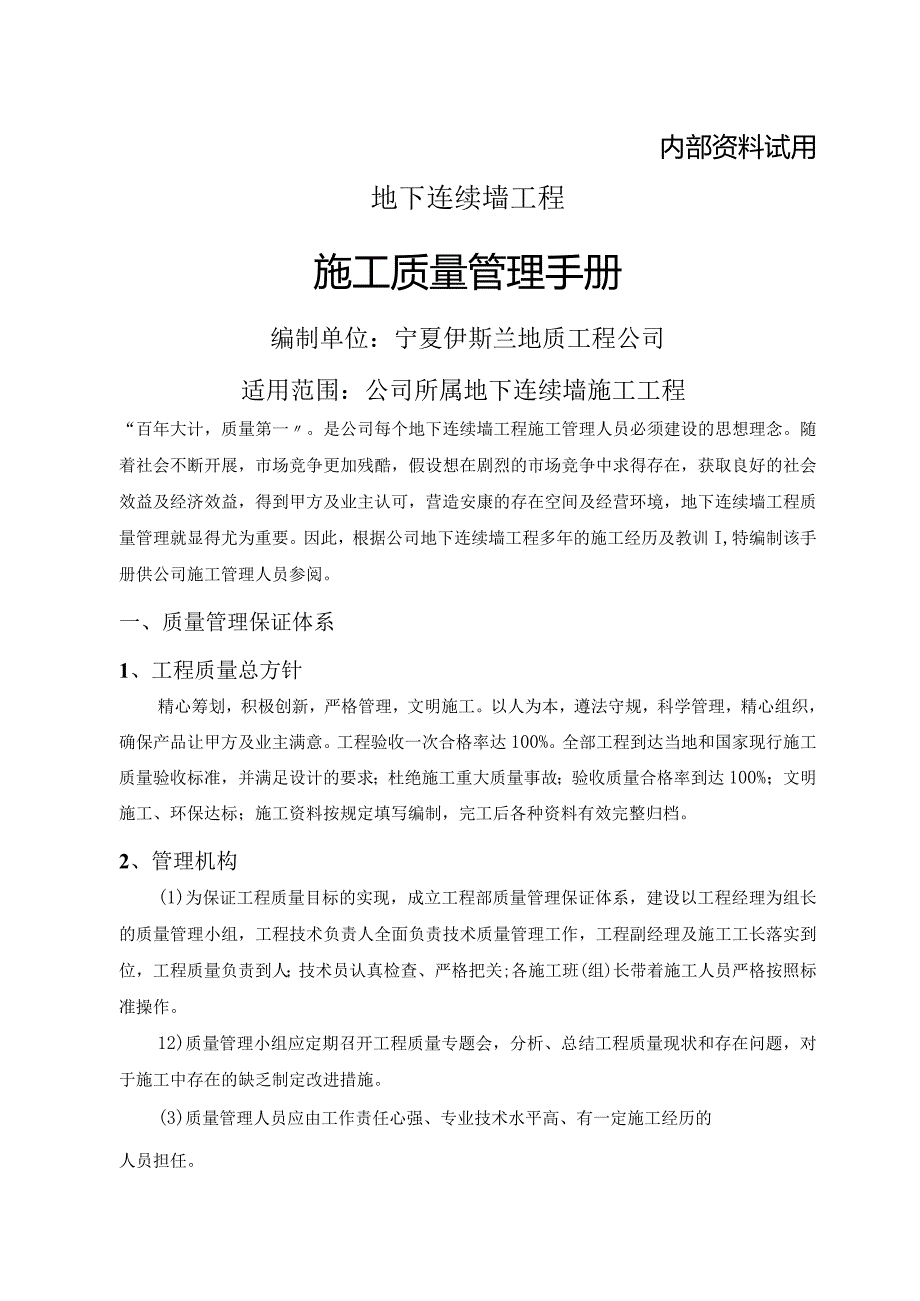

1、内部资料试用地下连续墙工程施工质量管理手册编制单位：宁夏伊斯兰地质工程公司适用范围：公司所属地下连续墙施工工程“百年大计，质量第一。是公司每个地下连续墙工程施工管理人员必须建设的思想理念。随着社会不断开展，市场竞争更加残酷，假设想在剧烈的市场竞争中求得存在，获取良好的社会效益及经济效益，得到甲方及业主认可，营造安康的存在空间及经营环境，地下连续墙工程质量管理就显得尤为重要。因此，根据公司地下连续墙工程多年的施工经历及教训I,特编制该手册供公司施工管理人员参阅。一、质量管理保证体系1、工程质量总方针精心筹划，积极创新，严格管理，文明施工。以人为本，遵法守规，科学管理，精心组织，确保产品让甲方及业
2、主满意。工程验收一次合格率达100%。全部工程到达当地和国家现行施工质量验收标准，并满足设计的要求；杜绝施工重大质量事故；验收质量合格率到达100%；文明施工、环保达标；施工资料按规定填写编制，完工后各种资料有效完整归档。2、管理机构(1)为保证工程质量目标的实现，成立工程部质量管理保证体系，建设以工程经理为组长的质量管理小组，工程技术负责人全面负责技术质量管理工作，工程副经理及施工工长落实到位，工程质量负责到人；技术员认真检查、严格把关;各施工班(组)长带着施工人员严格按照标准操作。12)质量管理小组应定期召开工程质量专题会，分析、总结工程质量现状和存在问题，对于施工中存在的缺乏制定改进措施

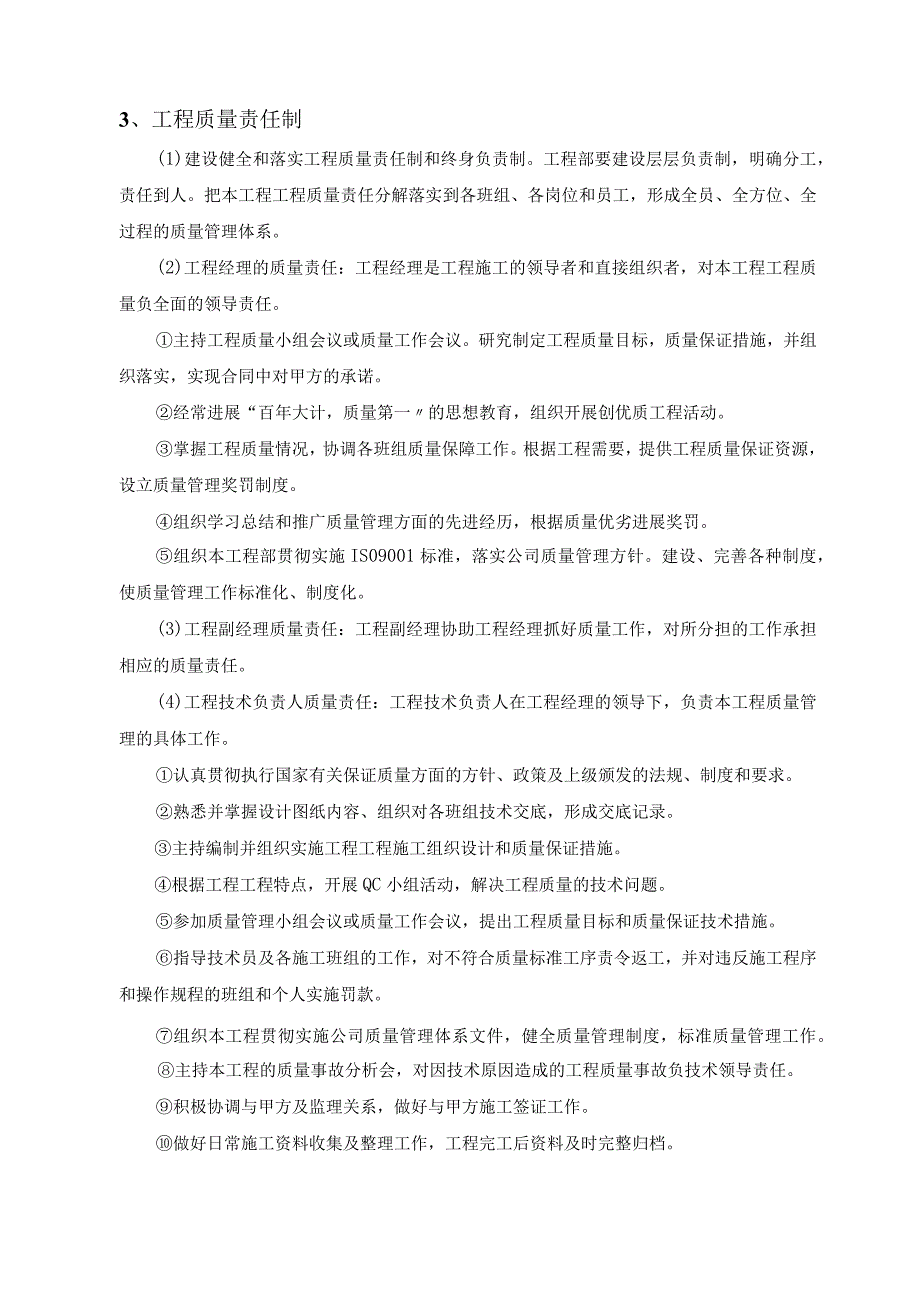

3、。(3)质量管理人员应由工作责任心强、专业技术水平高、有一定施工经历的人员担任。3、工程质量责任制(1)建设健全和落实工程质量责任制和终身负责制。工程部要建设层层负责制，明确分工，责任到人。把本工程工程质量责任分解落实到各班组、各岗位和员工，形成全员、全方位、全过程的质量管理体系。(2)工程经理的质量责任：工程经理是工程施工的领导者和直接组织者，对本工程工程质量负全面的领导责任。主持工程质量小组会议或质量工作会议。研究制定工程质量目标，质量保证措施，并组织落实，实现合同中对甲方的承诺。经常进展“百年大计，质量第一的思想教育，组织开展创优质工程活动。掌握工程质量情况，协调各班组质量保障工作。根据
4、工程需要，提供工程质量保证资源，设立质量管理奖罚制度。组织学习总结和推广质量管理方面的先进经历，根据质量优劣进展奖罚。组织本工程部贯彻实施IS09001标准，落实公司质量管理方针。建设、完善各种制度，使质量管理工作标准化、制度化。(3)工程副经理质量责任：工程副经理协助工程经理抓好质量工作，对所分担的工作承担相应的质量责任。(4)工程技术负责人质量责任：工程技术负责人在工程经理的领导下，负责本工程质量管理的具体工作。认真贯彻执行国家有关保证质量方面的方针、政策及上级颁发的法规、制度和要求。熟悉并掌握设计图纸内容、组织对各班组技术交底，形成交底记录。主持编制并组织实施工程工程施工组织设计和质量保

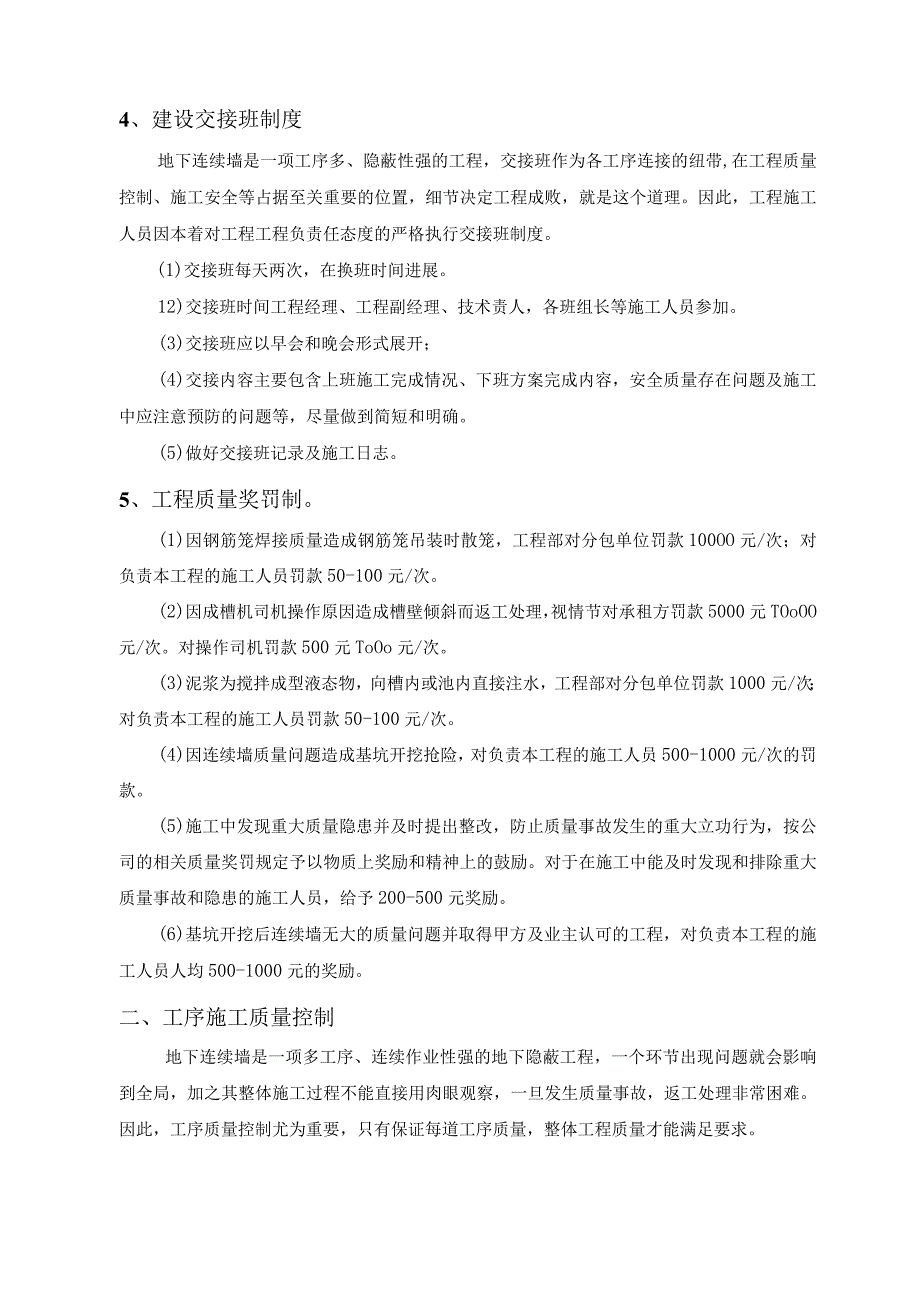

5、证措施。根据工程工程特点，开展QC小组活动，解决工程质量的技术问题。参加质量管理小组会议或质量工作会议，提出工程质量目标和质量保证技术措施。指导技术员及各施工班组的工作，对不符合质量标准工序责令返工，并对违反施工程序和操作规程的班组和个人实施罚款。组织本工程贯彻实施公司质量管理体系文件，健全质量管理制度，标准质量管理工作。主持本工程的质量事故分析会，对因技术原因造成的工程质量事故负技术领导责任。积极协调与甲方及监理关系，做好与甲方施工签证工作。做好日常施工资料收集及整理工作，工程完工后资料及时完整归档。4、建设交接班制度地下连续墙是一项工序多、隐蔽性强的工程，交接班作为各工序连接的纽带,在工程
6、质量控制、施工安全等占据至关重要的位置，细节决定工程成败，就是这个道理。因此，工程施工人员因本着对工程工程负责任态度的严格执行交接班制度。(1)交接班每天两次，在换班时间进展。12)交接班时间工程经理、工程副经理、技术责人，各班组长等施工人员参加。(3)交接班应以早会和晚会形式展开；(4)交接内容主要包含上班施工完成情况、下班方案完成内容，安全质量存在问题及施工中应注意预防的问题等，尽量做到简短和明确。(5)做好交接班记录及施工日志。5、工程质量奖罚制。(1)因钢筋笼焊接质量造成钢筋笼吊装时散笼，工程部对分包单位罚款100OO元/次；对负责本工程的施工人员罚款50-100元/次。(2)因成槽机
7、司机操作原因造成槽壁倾斜而返工处理，视情节对承租方罚款5000元TOoOO元/次。对操作司机罚款500元ToOo元/次。(3)泥浆为搅拌成型液态物，向槽内或池内直接注水，工程部对分包单位罚款1000元/次；对负责本工程的施工人员罚款50-100元/次。(4)因连续墙质量问题造成基坑开挖抢险，对负责本工程的施工人员500-1000元/次的罚款。(5)施工中发现重大质量隐患并及时提出整改，防止质量事故发生的重大立功行为，按公司的相关质量奖罚规定予以物质上奖励和精神上的鼓励。对于在施工中能及时发现和排除重大质量事故和隐患的施工人员，给予200-500元奖励。(6)基坑开挖后连续墙无大的质量问题并取得
8、甲方及业主认可的工程，对负责本工程的施工人员人均500-1000元的奖励。二、工序施工质量控制地下连续墙是一项多工序、连续作业性强的地下隐蔽工程，一个环节出现问题就会影响到全局，加之其整体施工过程不能直接用肉眼观察，一旦发生质量事故，返工处理非常困难。因此，工序质量控制尤为重要，只有保证每道工序质量，整体工程质量才能满足要求。1、导墙制作导墙是地下连续墙成槽设备的导向、钢筋笼安放、灌注机具安放及接头设备顶拔的根基，导墙制作质量直接影响地下连续墙成槽垂直度及后续施工。无论导墙属于甲方或工程上制作，拆模完成后的导墙都必须及时检查其垂直度及成槽设备开挖净空。检查工具采用钢尺及吊锤，施工标准：导墙垂直
9、度W1/300,导墙净空工连续墙厚度+40InIn60mn如不能满足要求采用人工剔除等返工处理。为防止因大型设备行走碾压产生的导墙变形，导墙回填后每隔12m上下错开加设混凝土支撑，在大型设备行走地基薄弱地带，导墙回填后每隔12m更应增设钢支撑。在导墙开挖过程中，设计开挖面以下如遇松散或薄弱地层，经甲方同意，导墙制作采用加深处理，防止连续墙施工过程中上部发生塌槽现象。2、设备成槽(1)成槽机就位前必须在设备履带下方铺设钢板，确保成槽设备安全及导墙稳定。12)复核预先划分的单元槽段尺寸，开挖一期幅应超挖出放置接头箱或锁口管位置，严禁多挖或欠挖；开挖二期幅前更应复核单元槽段实际宽度，防止钢筋网片尺寸
10、与槽段宽度不符。(3)提前开挖出储存足够泥浆的空间，保证抓斗斗体全部提出槽内后泥浆液面距导墙顶不大于50Omnb防止因泥浆液面低造成塌槽。(4)开挖过程中指派专人看管槽内泥浆液面情况，及时补充槽内泥浆，防止因泥浆液面下降造成塌槽;5)成槽司机作为控制泥浆液面第一责任人，泥浆补充不及时应停顿开挖。(6)槽段开挖前应做好该部位相关的技术交底工作，发放开槽通知单，内容应包括槽段编号，开挖尺寸，开挖深度；槽壁垂直度标准等。(7)开挖过程中必须做好成槽施工原始记录(成槽施工记录表格附后)，原始记录表格必须有相关人员签字确认，以备存档查验。(8)在开挖过程中如有地下障碍物等造成泥浆流失导致塌槽，应及时上报
11、甲方确认，防止后期基坑开挖遗留的质量隐患。9)在开挖过程中非本工程正常施工原因造成的槽壁垂直度偏斜导致倾斜基坑，应及时上报甲方确认，防止后期基坑开挖遗留的质量隐患。(10)对于一期幅开挖应确保X轴垂直度，防止钢筋笼安放困难或造成二期幅开挖施工遗留夹墙等质量隐患。（三）对于二期幅开挖应确保成槽机就位准确，防止出现在开挖过程中遗留夹墙等质量隐患O2、泥浆工程泥浆作为地下连续墙施工辅助工程，在施工过程中就像人体血液一样重要，泥浆性能是地下连续墙质量控制成败的关键，也是地下连续墙施工质量控制重点，应引起工程部施工人员足够重视。新配置泥浆基本配合比表如下表所示。新配置泥浆基本配合比表泥浆材料膨润土纯碱C
12、MC清水1投料量(kg)1004.00.5950工程部应根据泥浆搅拌罐容量计算控制泥浆材料每盘投放量。在施工过程中应指派专人管理泥浆，对于泥浆性能应严格质量把关。循环泥浆性能指标如下表所示。循环泥浆性能三项指标表粘度(秒)比重(gcm2)含沙量(%)24-281.10-1.158在施工过程中应经常检测池内或槽内泥浆性能指标，对于不合格泥浆应及时作出调整。在调整或补充泥浆时，严禁直接向泥浆池或泥浆箱内直接加水，必须通过泥浆搅拌罐搅拌调整。泥浆搅拌时间不得少于15分钟，新配置泥浆在池内或箱内膨化时间不少于24小时；经常用气泵和泥浆泵在池内或箱内循环泥浆，确保泥浆性能。3、清孔及终孔验收成槽完成后应
13、对槽内进展清孔，下放抽渣管及与气泵连接,经过除砂机过筛,过滤去除槽内泥沙，确保泥浆性能满足要求。终孔验收必须有相关责任人现场检测，主要检测泥浆三项性能,槽壁垂直度，一期幅或连接幅X轴偏斜情况，二期幅（连接幅）钢板或锁口管接头处理情况。泥浆性能检查工具采用取浆桶、泥浆测试仪；槽壁垂直度检查工具采用超声波检测仪（如有）及钢尺，无论有无超声波检测设备或对检测显示结果存有疑问等均应采用钢尺进展经历检查，即槽壁垂直度检查采用钢尺检测抓斗钢丝绳从入槽至终槽距导墙中部偏差情况；一期幅（连接幅）X轴偏斜情况，二期幅（连接幅）钢板或锁口管接头处理情况检查工具采用超声波检测仪如有）、测绳以及钢尺，无论有无超声波检
14、测设备或对检测显示结果存有疑问等均应采用测绳加钢尺进展经历检查，一期幅X轴接头采用测绳距分幅线外30Omm测量槽深情况，二期幅采用测绳检测钢板或锁口管接头处理情况，验收完成后填写验收表格（相关表格附后），相关人员签字确认前方能进展下一道工序。对于反复处理而又难以处理的情况，必须要得到甲方认可并提出后续处理方案，防止遗留质量隐患。造成基坑开挖质量事故。4、钢筋网片加工及安放（1）钢筋网片加工应把预埋件位置、焊接、丝头加工及连接等作为质量控制重点。（2）钢筋网片安放过程中应尽量做到稳、准、直。确保接头回填质量及预埋件安放位置准确。5、接头及接头防绕流处理接头处理成败直接影响后续基坑开挖接缝质量以及
15、施工进度，是防止接缝渗漏水关键工序，应引起工程部足够重视。对于一期幅施工，成槽机成槽X轴接头开挖垂直度是保证接头质量前提条件，接头开挖垂直度直接影响接头管或接头箱下放情况。因此必须保证X轴接头成槽质量。检测X轴接头向槽内倾斜，必须对倾斜局部进展修正处理。接头防绕流处理要做到细致入微，如接头管或带钢板接头钢筋笼下放要基本垂直；勤测接头管或钢板背侧土袋回填情况，现场常备石料，检测土袋回填空间不够时应采用石料回填；土袋回填过程中可能因土袋重量、泥浆性能等原因导致土袋漂浮或不密实，必须采用箱体分层挤压密实。防止混凝土浇筑过程中留有绕流空间。掌握混凝土初凝时间，防止接头管或接头箱拔漏或起拔不出;对于塌槽或导墙不稳定等特殊因素应提前起拔，防止因混凝土整体包裹而导致接头管或接头箱起拔不出。6、接头刷壁接头刷壁目的主要是去除二期幅连接幅）与已施工过的槽段之间接缝上土袋泥等附着物，确保墙于墙之间接缝连接密实，防止接头之间漏水或渗水。目前工程上使用的刷壁机具主要采用成槽机加辅助装置，即加工成与成槽机抓斗相吻合的刷壁器，采用钢丝绳固定在抓斗一侧，依靠抓斗张合调整刷壁器与连续墙接缝之间正面角度，依靠成槽机抓斗自重洗刷街头上的附着物。刷壁时必须设专人施工操作，以刷壁器上刷子基本不带泥为合格控制标准，在洗刷相对干净的接头
