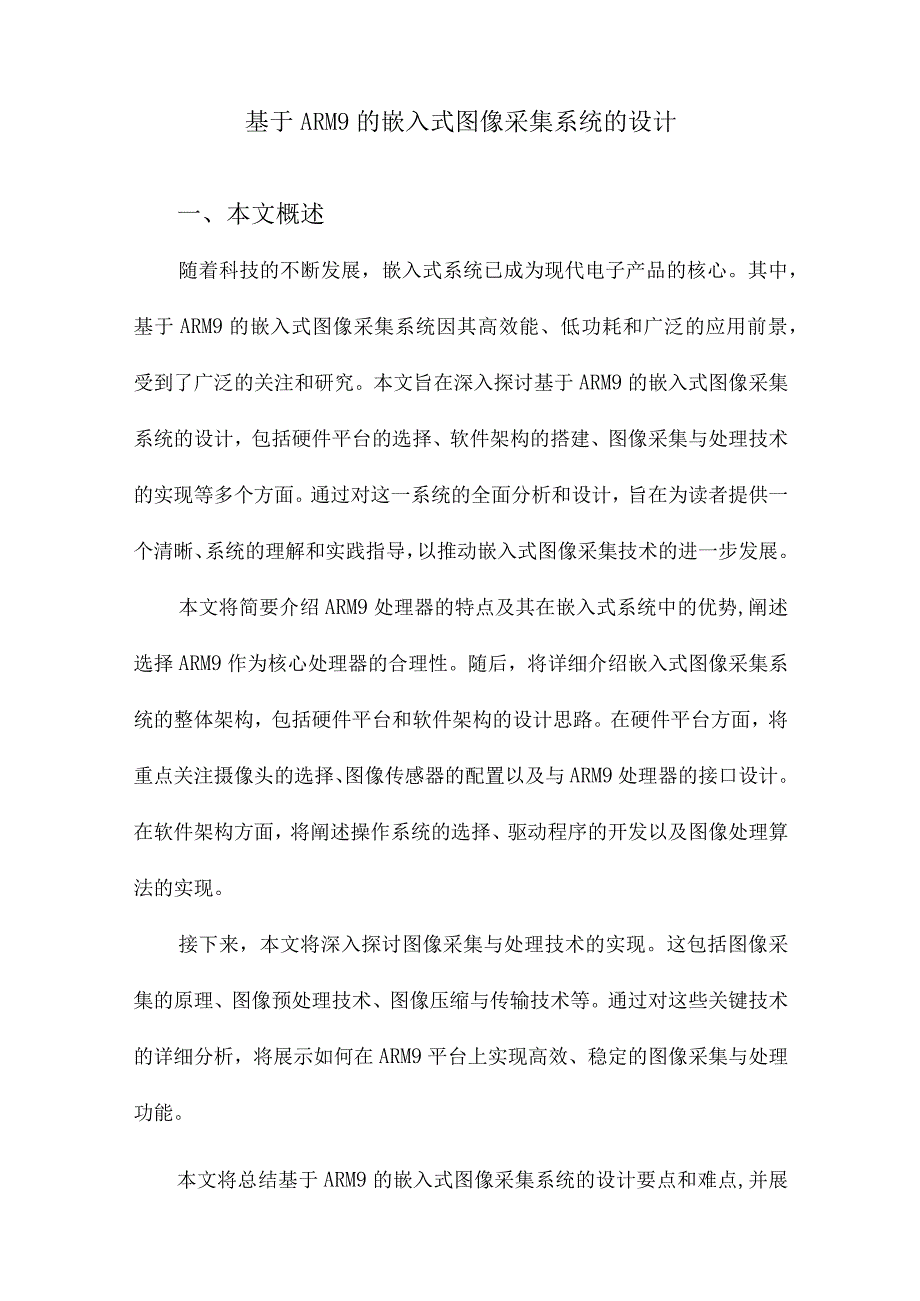

1、基于ARM9的嵌入式图像采集系统的设计一、本文概述随着科技的不断发展，嵌入式系统已成为现代电子产品的核心。其中，基于ARM9的嵌入式图像采集系统因其高效能、低功耗和广泛的应用前景，受到了广泛的关注和研究。本文旨在深入探讨基于ARM9的嵌入式图像采集系统的设计，包括硬件平台的选择、软件架构的搭建、图像采集与处理技术的实现等多个方面。通过对这一系统的全面分析和设计，旨在为读者提供一个清晰、系统的理解和实践指导，以推动嵌入式图像采集技术的进一步发展。本文将简要介绍ARM9处理器的特点及其在嵌入式系统中的优势,阐述选择ARM9作为核心处理器的合理性。随后，将详细介绍嵌入式图像采集系统的整体架构，包括硬
2、件平台和软件架构的设计思路。在硬件平台方面，将重点关注摄像头的选择、图像传感器的配置以及与ARM9处理器的接口设计。在软件架构方面，将阐述操作系统的选择、驱动程序的开发以及图像处理算法的实现。接下来，本文将深入探讨图像采集与处理技术的实现。这包括图像采集的原理、图像预处理技术、图像压缩与传输技术等。通过对这些关键技术的详细分析，将展示如何在ARM9平台上实现高效、稳定的图像采集与处理功能。本文将总结基于ARM9的嵌入式图像采集系统的设计要点和难点,并展望未来的发展趋势。通过本文的阐述，读者将能够全面了解基于RM9的嵌入式图像采集系统的设计过程和技术实现，为实际应用提供参考和借鉴。二、ARM9处

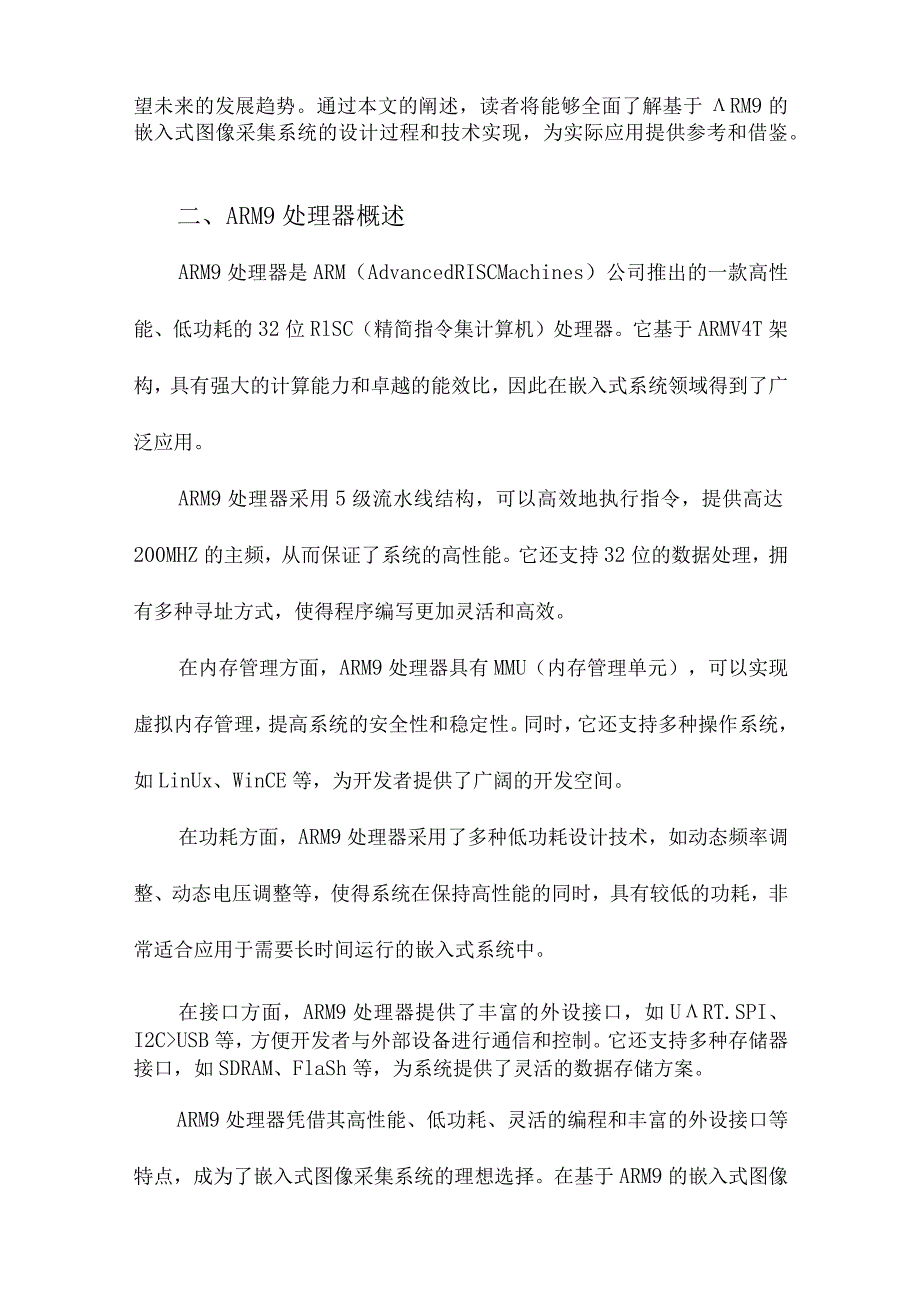

3、理器概述ARM9处理器是ARM（AdvancedRISCMachines）公司推出的一款高性能、低功耗的32位RlSC（精简指令集计算机）处理器。它基于ARMV4T架构，具有强大的计算能力和卓越的能效比，因此在嵌入式系统领域得到了广泛应用。ARM9处理器采用5级流水线结构，可以高效地执行指令，提供高达200MHZ的主频，从而保证了系统的高性能。它还支持32位的数据处理，拥有多种寻址方式，使得程序编写更加灵活和高效。在内存管理方面，ARM9处理器具有MMU（内存管理单元），可以实现虚拟内存管理，提高系统的安全性和稳定性。同时，它还支持多种操作系统，如LinUx、WinCE等，为开发者提供了广阔的
4、开发空间。在功耗方面，ARM9处理器采用了多种低功耗设计技术，如动态频率调整、动态电压调整等，使得系统在保持高性能的同时，具有较低的功耗，非常适合应用于需要长时间运行的嵌入式系统中。在接口方面，ARM9处理器提供了丰富的外设接口，如URT.SPI、I2CUSB等，方便开发者与外部设备进行通信和控制。它还支持多种存储器接口，如SDRAM、FlaSh等，为系统提供了灵活的数据存储方案。ARM9处理器凭借其高性能、低功耗、灵活的编程和丰富的外设接口等特点，成为了嵌入式图像采集系统的理想选择。在基于ARM9的嵌入式图像采集系统设计中，我们将充分利用其强大的计算能力和灵活的编程特性，实现高效、稳定的图像

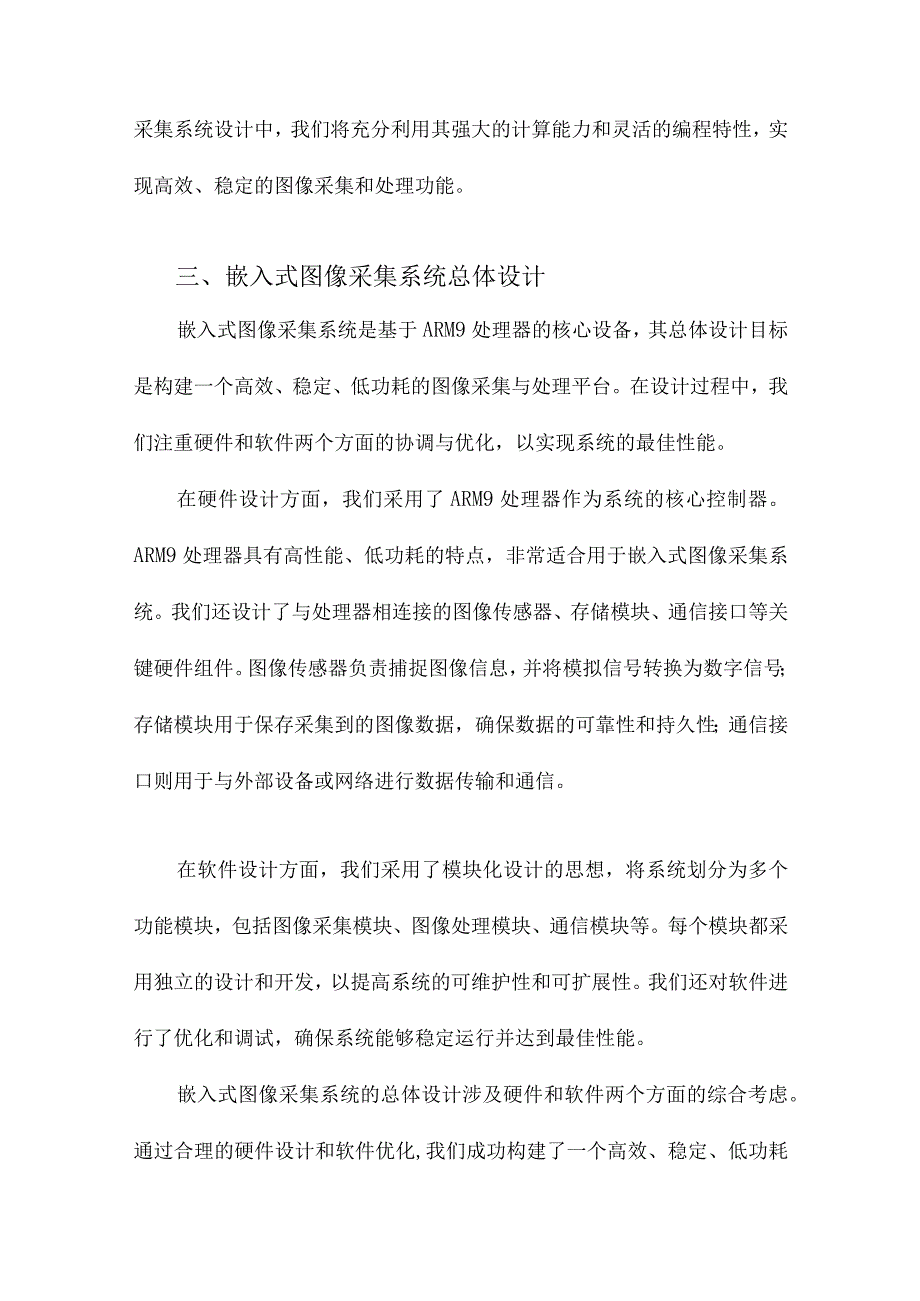

5、采集和处理功能。三、嵌入式图像采集系统总体设计嵌入式图像采集系统是基于ARM9处理器的核心设备，其总体设计目标是构建一个高效、稳定、低功耗的图像采集与处理平台。在设计过程中，我们注重硬件和软件两个方面的协调与优化，以实现系统的最佳性能。在硬件设计方面，我们采用了ARM9处理器作为系统的核心控制器。ARM9处理器具有高性能、低功耗的特点，非常适合用于嵌入式图像采集系统。我们还设计了与处理器相连接的图像传感器、存储模块、通信接口等关键硬件组件。图像传感器负责捕捉图像信息，并将模拟信号转换为数字信号；存储模块用于保存采集到的图像数据，确保数据的可靠性和持久性；通信接口则用于与外部设备或网络进行数据传
6、输和通信。在软件设计方面，我们采用了模块化设计的思想，将系统划分为多个功能模块，包括图像采集模块、图像处理模块、通信模块等。每个模块都采用独立的设计和开发，以提高系统的可维护性和可扩展性。我们还对软件进行了优化和调试，确保系统能够稳定运行并达到最佳性能。嵌入式图像采集系统的总体设计涉及硬件和软件两个方面的综合考虑。通过合理的硬件设计和软件优化,我们成功构建了一个高效、稳定、低功耗的图像采集与处理平台，为后续的图像处理和应用提供了坚实的基础。四、硬件设计在基于ARM9的嵌入式图像采集系统的设计中，硬件设计是至关重要的一环。我们采用的核心处理器是ARM9,它以其高性能、低功耗和丰富的外设接口扇得了
7、广泛的应用。处理器选型：ARM9处理器具有高性能、低功耗和丰富的外设接口,适合用于嵌入式图像采集系统。它支持多种操作系统,包括LinUX、WindowsCE等，为系统的软件开发提供了便利。图像传感器：为了获取高质量的图像，我们选用了高分辨率的CMOS图像传感器。这种传感器具有灵敏度高、噪声低、功耗小等优点，能够满足系统的图像采集需求。镜头模块：镜头模块是图像采集系统的重要组成部分，我们选择了与图像传感器相匹配的镜头，以确保采集到的图像清晰、失真小。存储模块：考虑到系统需要长时间运行并存储大量图像数据，我们采用了高速的SD卡作为存储介质。SD卡具有容量大、读写速度快、可靠性高等特点，能够满足系统
8、的存储需求。电源模块：为了保证系统的稳定运行，我们设计了高效的电源模块。该模块采用了宽电压输入、低噪声输出的设计，能够为系统提供稳定的电源供应。接口模块：为了方便与其他设备连接和数据传输，我们设计了多种接口模块，包括USB接口、网络接口等。这些接口模块可以满足系统与其他设备的数据交换和通信需求。在硬件设计过程中，我们还充分考虑了系统的可扩展性和可维护性，为后续的软件开发和系统升级提供了便利。通过合理的硬件设计,我们成功构建了一个基于ARM9的嵌入式图像采集系统，为后续的软件开发和功能实现奠定了坚实的基础。五、软件设计在基于ARM9的嵌入式图像采集系统中，软件设计是至关重要的一环。软件设计的主要
9、目标是实现高效的图像采集、处理与传输，同时确保系统的稳定性和实时性。考虑到RM9的处理器架构和嵌入式系统的特点,我们选择Linux作为操作系统。LinUX在嵌入式领域的应用已经非常广泛，其开源性和稳定性为开发者提供了便利。同时，Linux拥有丰富的软件资源和强大的网络功能，能够满足图像采集系统的需求。图像采集软件设计的主要任务是控制摄像头进行图像捕捉，并将捕捉到的图像数据传输到处理器进行后续处理。我们采用了V4L2(Video4Linux2)接口来实现图像采集。V4L2是LinUX下的一套视频处理API,它提供了对摄像头的控制和对视频数据的采集功能。通过配置V4L2的参数，我们可以设置摄像头的
10、分辨率、帧率等参数，以满足不同场景下的图像采集需求。图像处理软件设计的主要任务是对采集到的图像进行预处理、分析和识别等操作。我们采用了OpenCV(OpenSourceComputerVisionLibrary)库来进行图像处理。OPenCV是一个开源的计算机视觉库，它提供了丰富的图像处理算法和函数，可以满足我们对图像进行预处理、滤波、边缘检测、特征提取等需求。图像传输软件设计的主要任务是将处理后的图像数据通过网络传输到远程服务器或客户端。我们采用了SoCket编程来实现图像数据的传输。通过创建SOCket连接，我们可以将图像数据封装成数据包，并通过网络发送到目标地址。同时，我们也考虑到了数据
11、压缩和传输协议的选择，以确保图像传输的高效性和稳定性。在软件设计过程中，我们还需要对软件进行优化和调试，以确保系统的性能和稳定性。我们采用了性能分析工具来定位代码中的瓶颈,并对代码进行优化。我们也进行了大量的调试工作，包括单元测试、集成测试和系统测试等，以确保软件的功能正确性和稳定性。基于ARM9的嵌入式图像采集系统的软件设计涉及到了操作系统选择、图像采集、图像处理、图像传输以及软件优化与调试等多个方面。通过合理的软件设计，我们可以实现高效的图像采集、处理与传输，从而满足嵌入式图像采集系统的需求。六、系统实现与测试在完成了基于RM9的嵌入式图像采集系统的硬件设计和软件编程后，我们进入了系统实现
12、与测试阶段。这一阶段的主要目标是验证系统的功能性和性能，确保图像采集、处理和传输等各项功能都能按照设计要求正常工作。我们对系统的硬件进行了全面的检查与测试，包括电源供应、各模块之间的连接、以及ARM9处理器与外围设备的通信等。在确认硬件工作正常后，我们开始进行软件的调试。在软件调试过程中，我们采用了模块化测试的方法，逐个测试了图像采集模块、图像处理模块、以及网络通信模块等。在图像采集模块的测试中，我们通过调整摄像头的参数，观察采集到的图像质量和清晰度。经过多次实验，我们找到了最佳的摄像头参数设置，使得采集到的图像质量达到了预期的要求。在图像处理模块的测试中，我们测试了各种图像处理算法的性能和效
13、果，包括图像滤波、边缘检测、二值化等。测试结果表明，这些算法都能在系统上正常运行，并且处理速度满足设计要求。在网络通信模块的测试中，我们测试了系统的网络连接稳定性和数据传输速度。通过长时间的运行测试，我们发现系统在网络连接方面表现稳定，数据传输速度也达到了预期的要求。我们还测试了系统在不同网络环境下的性能表现，包括局域网和广域网环境。测试结果表明，系统在不同网络环境下都能正常工作，具有一定的灵活性和可扩展性。在完成了各个模块的测试后，我们对整个系统进行了集成测试。在集成测试中，我们模拟了实际的使用场景，测试了系统在实际运行中的稳定性和可靠性。测试结果表明，系统能够长时间稳定运行，并且在遇到异常
14、情况时能够自动进行故障检测和恢复。我们对系统的性能进行了评估。通过对比其他类似的产品和方案,我们发现基于ARM9的嵌入式图像采集系统在性能上具有明显的优势。具体来说，系统在图像处理速度、数据传输速度、以及稳定性等方面都表现出色，能够满足大多数应用场景的需求。通过本次实现与测试阶段的工作，我们验证了基于ARM9的嵌入式图像采集系统的功能性和性能。测试结果表明，系统能够按照设计要求正常工作，并且在各个方面都表现出色。这为后续的产品化和应用推广奠定了坚实的基础。七、结论与展望本文详细阐述了基于ARM9的嵌入式图像采集系统的设计过程。通过对硬件平台的选择、摄像头模块的设计、图像处理算法的实现以及软件系
15、统的构建等多个方面的深入探讨，我们成功地构建了一个功能强大、稳定性高、低功耗的嵌入式图像采集系统。在系统实现过程中，我们采用了高效的数据传输机制和图像处理算法，确保了图像采集的实时性和准确性。同时，通过优化软件设计和硬件资源配置，实现了系统的低功耗运行，满足了嵌入式设备对能耗的严格要求。本文还对系统的稳定性和可靠性进行了充分的验证。在实际应用中，该系统表现出了良好的性能表现，为各种图像采集和处理应用提供了有力的支持。展望未来，基于ARM9的嵌入式图像采集系统仍有很大的发展空间。随着图像处理技术的不断进步和嵌入式设备的广泛应用，我们可以进一步优化算法、提高图像采集质量，并探索更多领域的应用。随着
16、物联网等技术的快速发展，将嵌入式图像采集系统与这些先进技术相结合，有望为未来的智能化应用带来更多创新和突破。基于ARM9的嵌入式图像采集系统具有广阔的应用前景和重要的实用价值。我们相信，在不断的研究和探索中，该系统将在图像处理领域发挥更加重要的作用，为社会进步和科技发展做出更大的贡献。九、附录ARM9微处理器：型号具体型号,制造商制造商名称,主要参数处理器主频、内存大小、接口类型等。图像传感器：型号具体型号,制造商制造商名称,主要参数分辨率、接口类型、帧率等。存储设备：型号具体型号,制造商制造商名称,主要参数存储容量、接口类型等。电源管理模块：型号具体型号,制造商制造商名称,主要参数输入电压、输出电压、转换效率等。操作系统：名称操作系统名称,版本版本号,主要特点实时性、稳定性等。图像处理库：名
