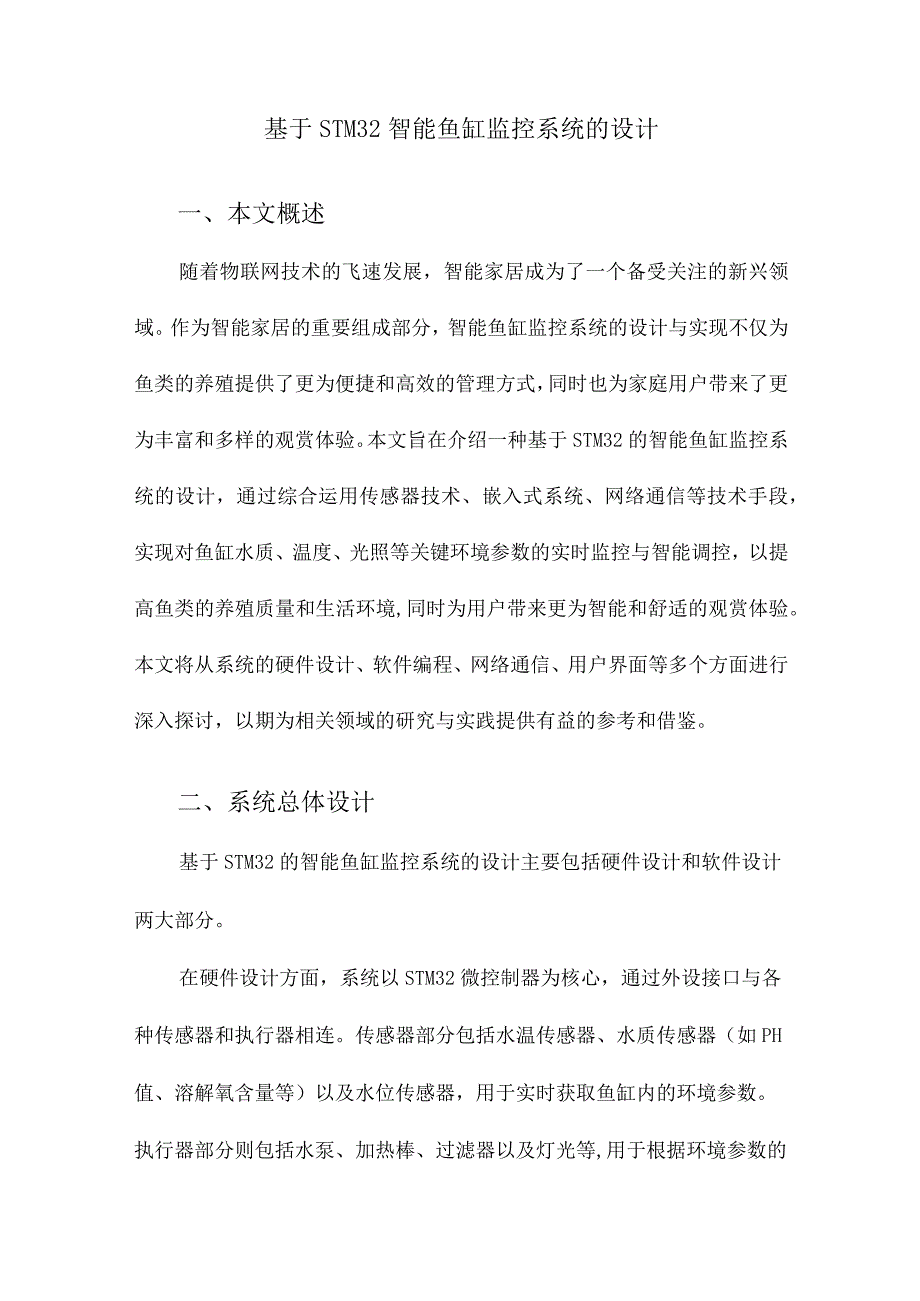

1、基于STM32智能鱼缸监控系统的设计一、本文概述随着物联网技术的飞速发展，智能家居成为了一个备受关注的新兴领域。作为智能家居的重要组成部分，智能鱼缸监控系统的设计与实现不仅为鱼类的养殖提供了更为便捷和高效的管理方式，同时也为家庭用户带来了更为丰富和多样的观赏体验。本文旨在介绍一种基于STM32的智能鱼缸监控系统的设计，通过综合运用传感器技术、嵌入式系统、网络通信等技术手段，实现对鱼缸水质、温度、光照等关键环境参数的实时监控与智能调控，以提高鱼类的养殖质量和生活环境,同时为用户带来更为智能和舒适的观赏体验。本文将从系统的硬件设计、软件编程、网络通信、用户界面等多个方面进行深入探讨，以期为相关领域

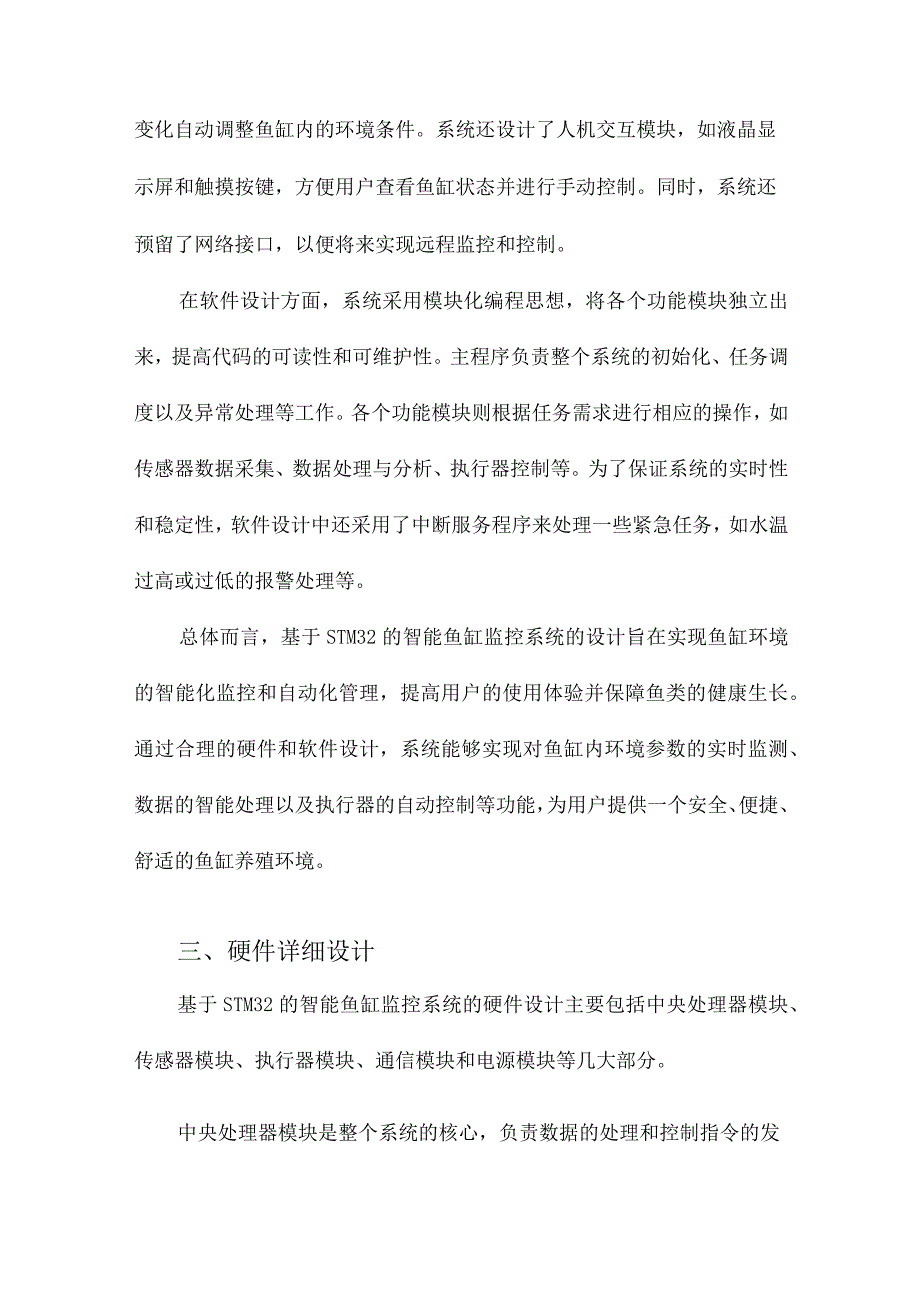

2、的研究与实践提供有益的参考和借鉴。二、系统总体设计基于STM32的智能鱼缸监控系统的设计主要包括硬件设计和软件设计两大部分。在硬件设计方面，系统以STM32微控制器为核心，通过外设接口与各种传感器和执行器相连。传感器部分包括水温传感器、水质传感器（如PH值、溶解氧含量等）以及水位传感器，用于实时获取鱼缸内的环境参数。执行器部分则包括水泵、加热棒、过滤器以及灯光等,用于根据环境参数的变化自动调整鱼缸内的环境条件。系统还设计了人机交互模块，如液晶显示屏和触摸按键，方便用户查看鱼缸状态并进行手动控制。同时，系统还预留了网络接口，以便将来实现远程监控和控制。在软件设计方面，系统采用模块化编程思想，将各
3、个功能模块独立出来，提高代码的可读性和可维护性。主程序负责整个系统的初始化、任务调度以及异常处理等工作。各个功能模块则根据任务需求进行相应的操作，如传感器数据采集、数据处理与分析、执行器控制等。为了保证系统的实时性和稳定性，软件设计中还采用了中断服务程序来处理一些紧急任务，如水温过高或过低的报警处理等。总体而言，基于STM32的智能鱼缸监控系统的设计旨在实现鱼缸环境的智能化监控和自动化管理，提高用户的使用体验并保障鱼类的健康生长。通过合理的硬件和软件设计，系统能够实现对鱼缸内环境参数的实时监测、数据的智能处理以及执行器的自动控制等功能，为用户提供一个安全、便捷、舒适的鱼缸养殖环境。三、硬件详细

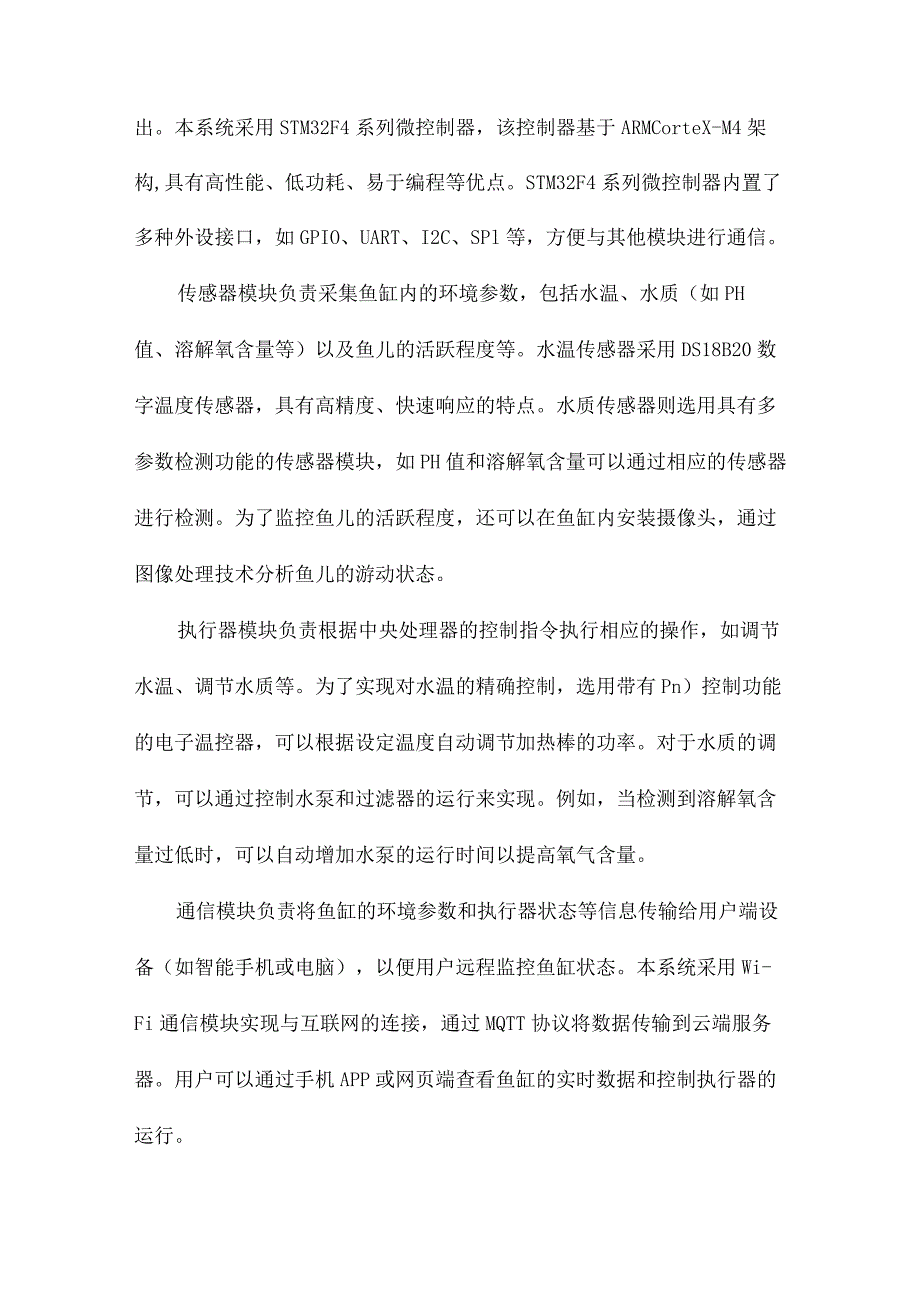

4、设计基于STM32的智能鱼缸监控系统的硬件设计主要包括中央处理器模块、传感器模块、执行器模块、通信模块和电源模块等几大部分。中央处理器模块是整个系统的核心，负责数据的处理和控制指令的发出。本系统采用STM32F4系列微控制器，该控制器基于ARMCorteX-M4架构,具有高性能、低功耗、易于编程等优点。STM32F4系列微控制器内置了多种外设接口，如GPIO、UART、I2C、SPl等，方便与其他模块进行通信。传感器模块负责采集鱼缸内的环境参数，包括水温、水质（如PH值、溶解氧含量等）以及鱼儿的活跃程度等。水温传感器采用DS18B20数字温度传感器，具有高精度、快速响应的特点。水质传感器则选用
5、具有多参数检测功能的传感器模块，如PH值和溶解氧含量可以通过相应的传感器进行检测。为了监控鱼儿的活跃程度，还可以在鱼缸内安装摄像头，通过图像处理技术分析鱼儿的游动状态。执行器模块负责根据中央处理器的控制指令执行相应的操作，如调节水温、调节水质等。为了实现对水温的精确控制，选用带有Pn）控制功能的电子温控器，可以根据设定温度自动调节加热棒的功率。对于水质的调节，可以通过控制水泵和过滤器的运行来实现。例如，当检测到溶解氧含量过低时，可以自动增加水泵的运行时间以提高氧气含量。通信模块负责将鱼缸的环境参数和执行器状态等信息传输给用户端设备（如智能手机或电脑），以便用户远程监控鱼缸状态。本系统采用Wi-
6、Fi通信模块实现与互联网的连接，通过MQTT协议将数据传输到云端服务器。用户可以通过手机APP或网页端查看鱼缸的实时数据和控制执行器的运行。电源模块为整个系统提供稳定的工作电压。由于STM32微控制器和其他传感器、执行器都需要稳定的电源供应，因此选用开关电源作为主电源，并通过稳压电路为各个模块提供所需的电压。为了保障系统的安全性，电源模块还加入了过流、过压和短路等保护措施。基于STM32的智能鱼缸监控系统的硬件设计充分考虑了系统的稳定性、可靠性和扩展性，为实现鱼缸环境的智能监控提供了坚实的基础。四、软件详细设计在基于STM32的智能鱼缸监控系统中，软件设计扮演着至关重要的角色。STM32微控制
7、器通过运行一系列软件程序来实现对鱼缸环境的实时监控、数据处理和自动控制。以下将详细介绍软件设计的各个关键部分。系统上电后，首先进行初始化操作，包括时钟系统配置、GPIO端口配置、串口通信配置、中断优先级配置等。这些配置确保了系统能够正常工作，并准备好接受外部输入和发送控制指令。系统通过连接到各种传感器的GPIO端口，不断采集鱼缸内的水温、水质（如PH值、溶解氧浓度等）以及水位等关键参数。这些数据通过ADC（模数转换器）转换成数字信号，然后被软件读取并处理。采集到的数据经过一定的算法处理，如滤波、平均值计算等，以消除干扰和噪声，提高数据的准确性。处理后的数据被存储在STM32的内置FlaSh存储
8、器中，以便后续分析和查询。同时，数据也可以通过串口通信发送到上位机软件，进行更详细的记录和分析。根据处理后的数据，系统通过GPlO端口控制相关执行器（如加热器、水泵、灯光等）的开关状态，以实现对鱼缸环境的自动调节。控制逻辑根据预设的阈值和优先级来执行，确保鱼缸环境始终处于最佳状态。系统通过串口通信与LCD显示屏或触摸屏连接，实现人机交互功能。用户可以通过界面查看实时数据、设置控制参数、接收报警提示等。软件设计注重界面的友好性和操作的便捷性，使用户能够轻松管理和维护鱼缸。系统实时监测各种传感器的数据变化，一旦发现异常（如水温过高、水质恶化等），立即触发报警机制。报警信息可以通过LED指示灯、蜂鸣
9、器或上位机软件等多种方式提醒用户及时采取措施。为了适应不断变化的鱼缸环境和用户需求，软件设计考虑了优化和升级的可能性。通过更新算法、添加新功能或改进控制逻辑等方式,不断提升系统的性能和稳定性。系统支持通过串口或OTA(Over-the-Air)方式进行软件升级，方便用户随时获取最新版本的软件。基于STM32的智能鱼缸监控系统的软件设计是一个复杂而精细的过程。通过合理的系统初始化、数据采集、数据处理与存储、控制逻辑实现、人机交互界面设计以及故障检测与报警机制等关键部分的有机结合，确保了系统的稳定性和可靠性。系统优化与升级的可能性也为未来的发展提供了广阔的空间。五、系统实现与测试在完成了系统硬件的
10、搭建和软件的设计之后，我们开始进行系统的实现工作。我们按照预先设计的电路图，仔细地将所有硬件元件焊接在PCB板上，确保每一个连接都准确无误。随后，我们对STM32微控制器进行了编程，将之前设计的软件代码烧录到微控制器中。在实现过程中，我们遇到了一些问题，例如某些硬件元件之间的干扰、微控制器无法正确识别传感器信号等。针对这些问题，我们进行了深入的分析和调试，最终找到了问题的根源并进行了相应的改进。系统实现完成后，我们进行了一系列的测试以确保系统的稳定性和可靠性。我们对各个硬件模块进行了单独的测试，检查其是否能正常工作并输出正确的数据。然后，我们对整个系统进行了集成测试,模拟实际使用场景，检查系统
11、是否能正确响应各种输入并输出预期的结果。在测试过程中，我们发现了一些问题，例如系统在某些特定情况下会出现误判或延迟响应。针对这些问题，我们进行了深入的分析和调试，最终找到了问题的原因并进行了相应的优化。经过多次的测试和改进，我们最终得到了一个稳定、可靠的智能鱼缸监控系统。在实际使用中，该系统能够准确地监测鱼缸中的水质参数和鱼的活动状态，并根据实际情况进行相应的调节和操作。通过本次设计和实现过程，我们不仅掌握了STM32微控制器的应用技巧和嵌入式系统的设计方法，还学会了如何分析和解决实际问题。我们相信，在未来的学习和工作中，这些经验和技能将对我们产生积极的影响。六、结论与展望本文详细探讨了基于S
12、TM32的智能鱼缸监控系统的设计过程，包括硬件设计、软件编程、系统实现与测试等方面。通过综合运用传感器技术、嵌入式系统设计和网络通信等技术，成功构建了一个功能完善、稳定可靠的智能鱼缸监控系统。该系统能够实现水质的实时监测与调控，为鱼缸生态环境的维护提供了有效的技术手段。结论部分，本文设计的基于STM32的智能鱼缸监控系统在多个方面均取得了显著成果。通过选用高精度传感器，实现了对鱼缸水质参数（如温度、PH值、溶解氧等）的准确测量。利用STM32强大的数据处理能力，系统能够实时分析水质数据，并根据预设条件自动调整鱼缸设备（如加热器、水泵、过滤器等）的工作状态，从而保持水质的稳定。通过WiFi模块和
13、移动应用程序的设计，用户可以远程监控鱼缸状态，并随时接收系统推送的预警信息，大大提高了使用的便捷性和鱼缸管理的智能化水平。展望部分，虽然本文已经完成了基于STM32的智能鱼缸监控系统的设计与实现，但仍有许多方面可以进一步优化和完善。可以考虑引入更多类型的传感器，以实现对鱼缸生态环境的更全面监测。例如，可以添加对氨氮、硝酸盐等有害物质的检测功能，以更全面地评估鱼缸水质的安全性。可以通过优化算法和提高系统硬件性能，进一步提升系统的响应速度和数据处理能力。还可以考虑将系统与其他智能家居设备进行联动，构建更加智能化的家居生态系统。本文设计的基于STM32的智能鱼缸监控系统在鱼缸管理领域具有重要的实用价
14、值和应用前景。通过不断优化和完善系统功能和技术性能，有望为鱼缸爱好者提供更加便捷、高效和智能化的管理体验。参考资料：随着人们生活水平的提高，观赏鱼作为一种宠物在家庭中越来越受到欢迎。然而，传统鱼缸的养护和管理存在一定的难度，需要投入大量时间和精力。为了解决这一问题，本文基于STM32单片机设计了一种智能鱼缸控制系统，旨在实现自动化和智能化养护和管理鱼缸。在智能鱼缸控制系统的设计过程中，我们首先需要对硬件进行选型和设计。选用STM32单片机作为主控制器，它具有处理能力强、运行速度快、集成度高、可靠性高等优点。同时，为了实现多样化的控制功能，我们还需要选择相应的传感器和执行器。例如，选用温度传感器
15、、PH传感器、溶解氧传感器等来监测鱼缸环境参数；选用水泵、氧气泵、加热棒等执行器来实现对鱼缸环境的控制。在完成硬件选型和设计后，我们需要根据具体功能需求进行软件编程。智能鱼缸控制系统的主要功能包括：自动控制：根据预设的环境参数阈值，自动控制执行器的开关状态，以保持鱼缸环境的稳定。例如，当水温低于设定值时，自动开启加热棒；当溶解氧含量过低时，自动开启氧气泵。手动控制：通过按键或手机APP实现对鱼缸环境的自定义控制。例如，自定义开关时间、调整环境参数阈值等。数据采集：实时监测并记录鱼缸环境的各项参数，如温度、PH值、溶解氧等。并通过显示屏或手机APP展示给用户，以便用户及时了解鱼缸环境状况。为了验
16、证智能鱼缸控制系统的可行性和有效性，我们进行了一系列实验。我们在不同时间段内对鱼缸环境进行了监测，发现系统能够很好地控制鱼缸环境参数，并保持在一个适宜的范围内。我们对系统的响应速度进行了测试，发现系统能够快速地对环境变化做出反应，调整执行器的开关状态。我们邀请了一些养鱼爱好者对系统进行试用,他们普遍认为该系统大大减轻了他们的工作量，且提高了鱼缸的养护和管理效率。基于STM32单片机的智能鱼缸控制系统设计不仅实现了鱼缸的自动化和智能化养护和管理，而且具有较高的可靠性和稳定性。通过实验验证，该系统能够在不同时间段内有效地控制鱼缸环境参数，并快速对环境变化做出反应。养鱼爱好者使用该系统后，大大减轻了他们的工作量，提高了鱼缸的养护和管理效率。随着科技的不断进步，未来我们将继续对智能鱼缸控制系统进行优化和升级。例如，通过加入更多的传感器和执行器，实现对鱼缸环境的全面监测和控制；通过引入和机器学习技术，使系统能够
