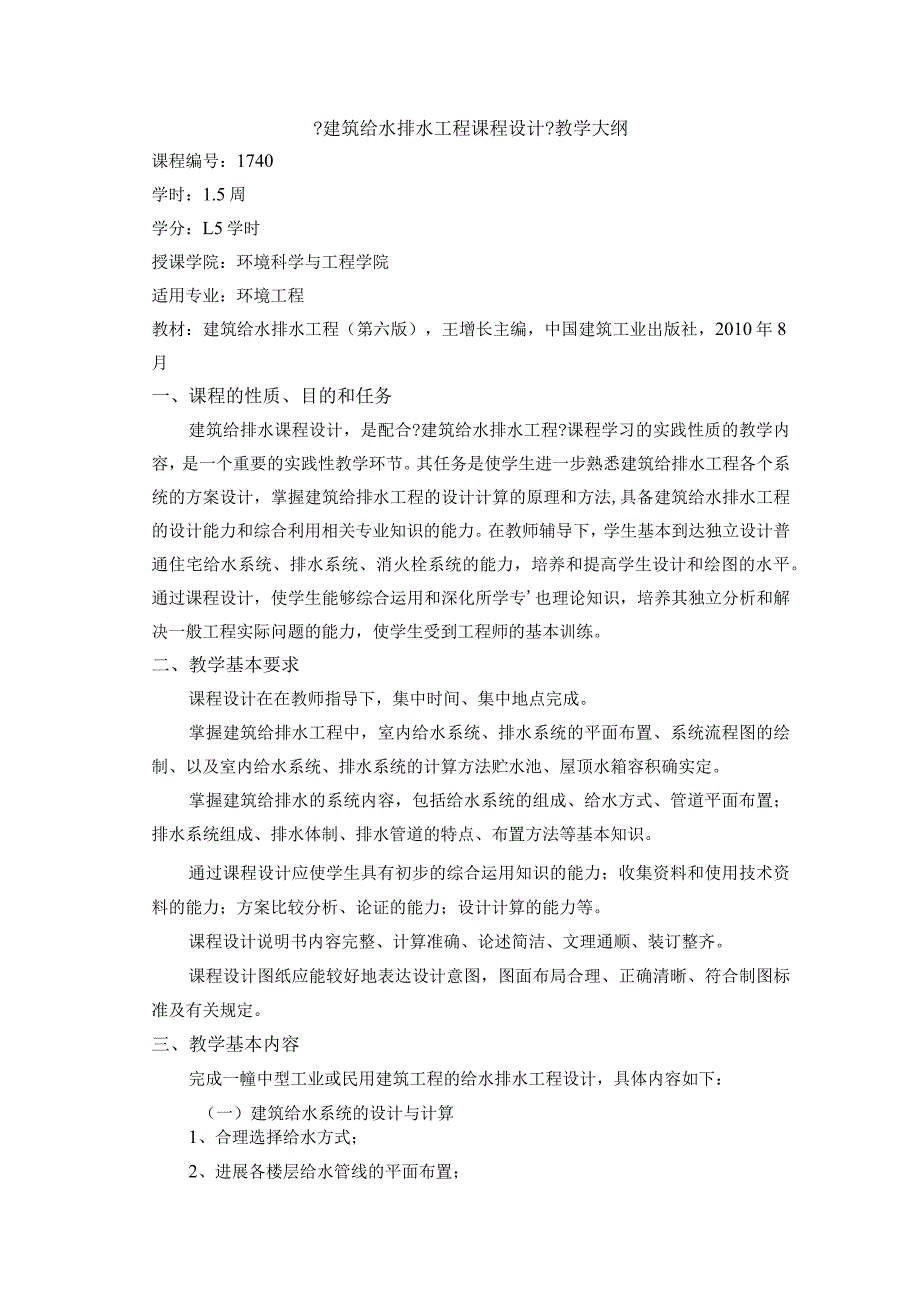

1、?建筑给水排水工程课程设计?教学大纲课程编号：1740学时：1.5周学分：L5学时授课学院：环境科学与工程学院适用专业：环境工程教材：建筑给水排水工程（第六版），王增长主编，中国建筑工业出版社，2010年8月一、课程的性质、目的和任务建筑给排水课程设计，是配合?建筑给水排水工程?课程学习的实践性质的教学内容，是一个重要的实践性教学环节。其任务是使学生进一步熟悉建筑给排水工程各个系统的方案设计，掌握建筑给排水工程的设计计算的原理和方法,具备建筑给水排水工程的设计能力和综合利用相关专业知识的能力。在教师辅导下，学生基本到达独立设计普通住宅给水系统、排水系统、消火栓系统的能力，培养和提高学生设计和绘
2、图的水平。通过课程设计，使学生能够综合运用和深化所学专也理论知识，培养其独立分析和解决一般工程实际问题的能力，使学生受到工程师的基本训练。二、教学基本要求课程设计在在教师指导下，集中时间、集中地点完成。掌握建筑给排水工程中，室内给水系统、排水系统的平面布置、系统流程图的绘制、以及室内给水系统、排水系统的计算方法贮水池、屋顶水箱容积确实定。掌握建筑给排水的系统内容，包括给水系统的组成、给水方式、管道平面布置；排水系统组成、排水体制、排水管道的特点、布置方法等基本知识。通过课程设计应使学生具有初步的综合运用知识的能力；收集资料和使用技术资料的能力；方案比较分析、论证的能力；设计计算的能力等。课程设

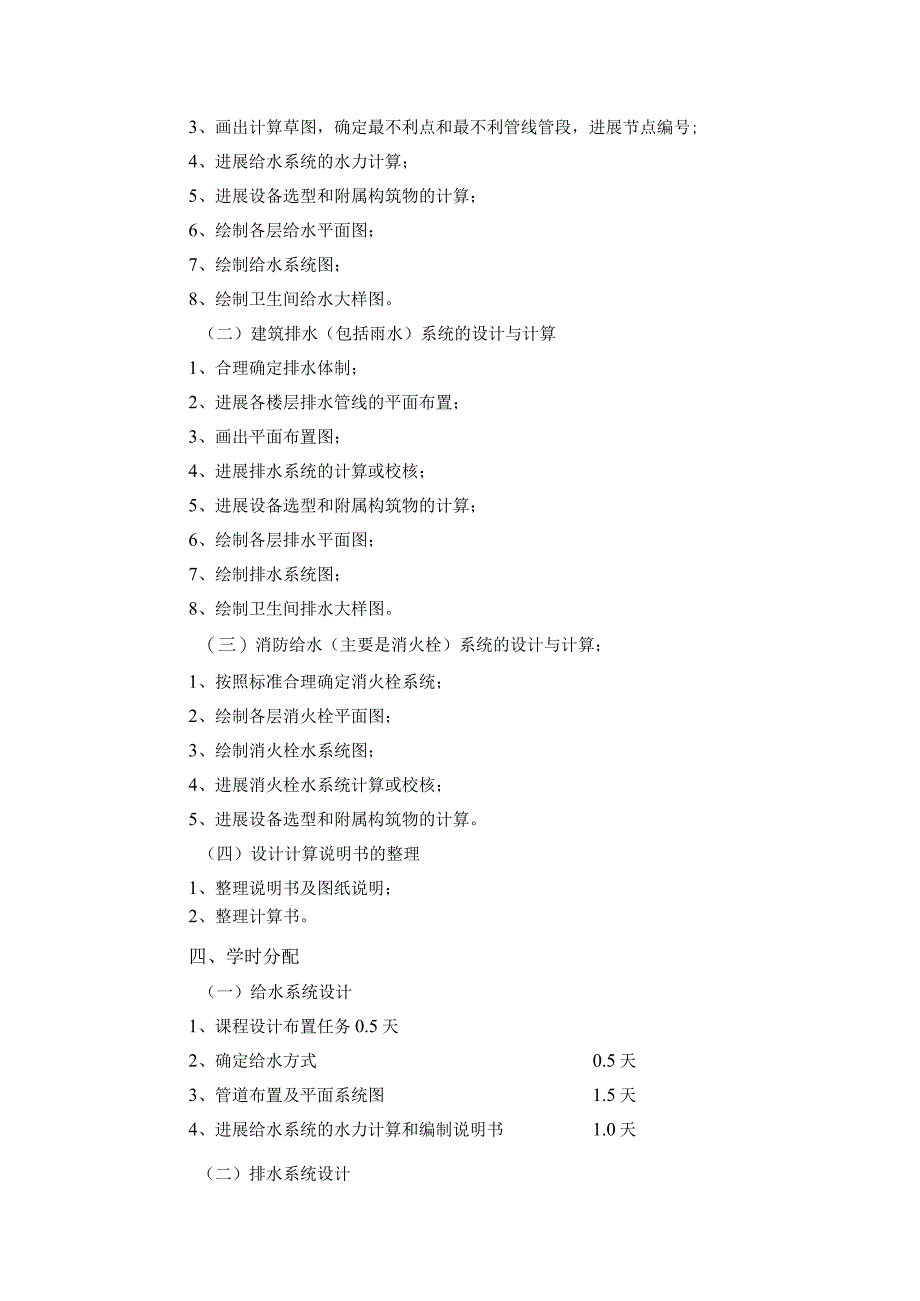

3、计说明书内容完整、计算准确、论述简洁、文理通顺、装订整齐。课程设计图纸应能较好地表达设计意图，图面布局合理、正确清晰、符合制图标准及有关规定。三、教学基本内容完成一幢中型工业或民用建筑工程的给水排水工程设计，具体内容如下：（一）建筑给水系统的设计与计算1、合理选择给水方式；2、进展各楼层给水管线的平面布置；3、画出计算草图，确定最不利点和最不利管线管段，进展节点编号;4、进展给水系统的水力计算；5、进展设备选型和附属构筑物的计算；6、绘制各层给水平面图；7、绘制给水系统图；8、绘制卫生间给水大样图。（二）建筑排水（包括雨水）系统的设计与计算1、合理确定排水体制；2、进展各楼层排水管线的平面布置
4、；3、画出平面布置图；4、进展排水系统的计算或校核；5、进展设备选型和附属构筑物的计算；6、绘制各层排水平面图；7、绘制排水系统图；8、绘制卫生间排水大样图。（三）消防给水（主要是消火栓）系统的设计与计算；1、按照标准合理确定消火栓系统；2、绘制各层消火栓平面图；3、绘制消火栓水系统图；4、进展消火栓水系统计算或校核；5、进展设备选型和附属构筑物的计算。（四）设计计算说明书的整理1、整理说明书及图纸说明；2、整理计算书。四、学时分配（一）给水系统设计1、课程设计布置任务0.5天2、确定给水方式0.5天3、管道布置及平面系统图1.5天4、进展给水系统的水力计算和编制说明书1.0天（二）排水系统设

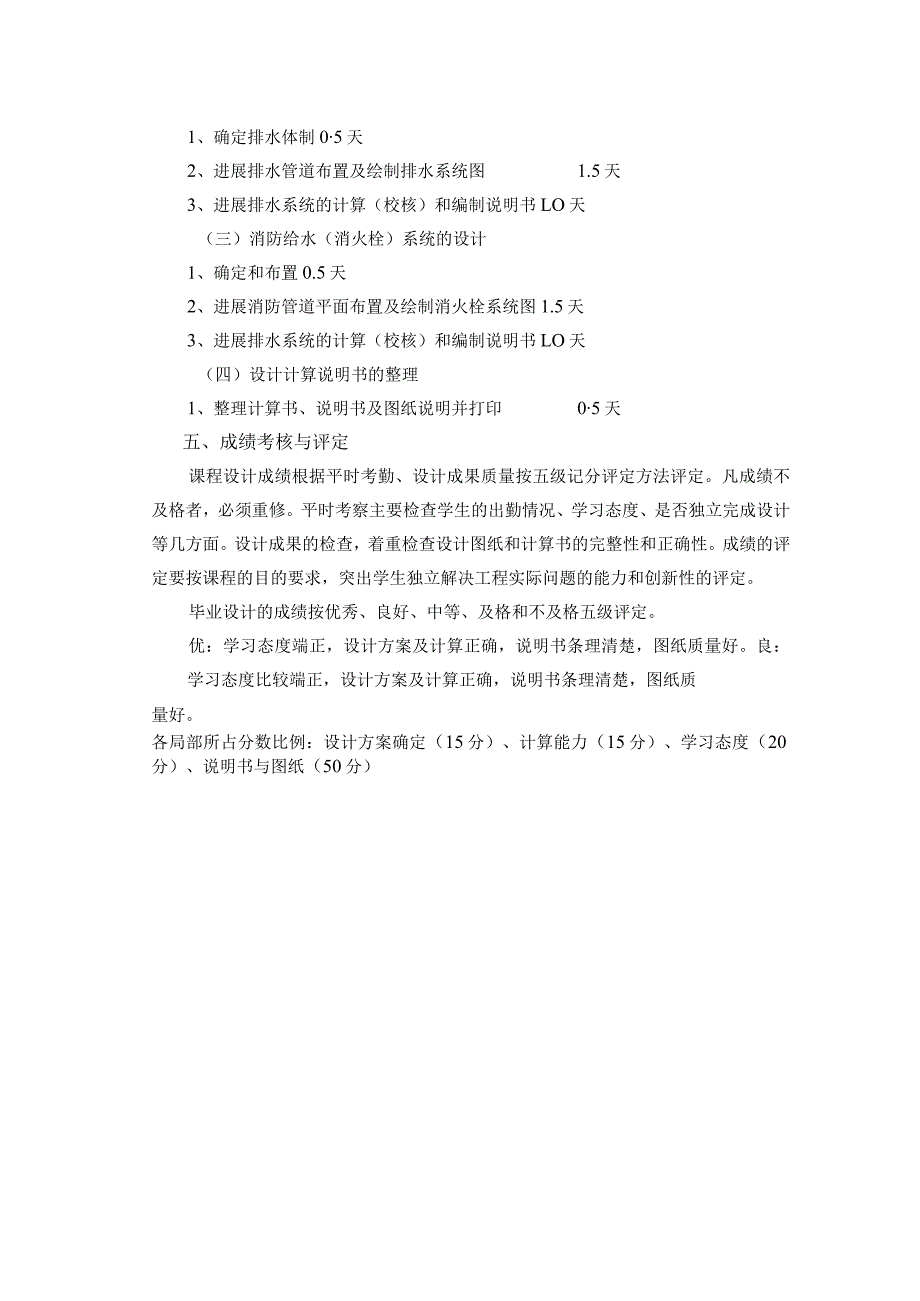

5、计1、确定排水体制05天2、进展排水管道布置及绘制排水系统图1.5天3、进展排水系统的计算（校核）和编制说明书LO天（三）消防给水（消火栓）系统的设计1、确定和布置0.5天2、进展消防管道平面布置及绘制消火栓系统图1.5天3、进展排水系统的计算（校核）和编制说明书LO天（四）设计计算说明书的整理1、整理计算书、说明书及图纸说明并打印05天五、成绩考核与评定课程设计成绩根据平时考勤、设计成果质量按五级记分评定方法评定。凡成绩不及格者，必须重修。平时考察主要检查学生的出勤情况、学习态度、是否独立完成设计等几方面。设计成果的检查，着重检查设计图纸和计算书的完整性和正确性。成绩的评定要按课程的目的要求，突出学生独立解决工程实际问题的能力和创新性的评定。毕业设计的成绩按优秀、良好、中等、及格和不及格五级评定。优：学习态度端正，设计方案及计算正确，说明书条理清楚，图纸质量好。良：学习态度比较端正，设计方案及计算正确，说明书条理清楚，图纸质量好。各局部所占分数比例：设计方案确定（15分）、计算能力（15分）、学习态度（20分）、说明书与图纸（50分）
