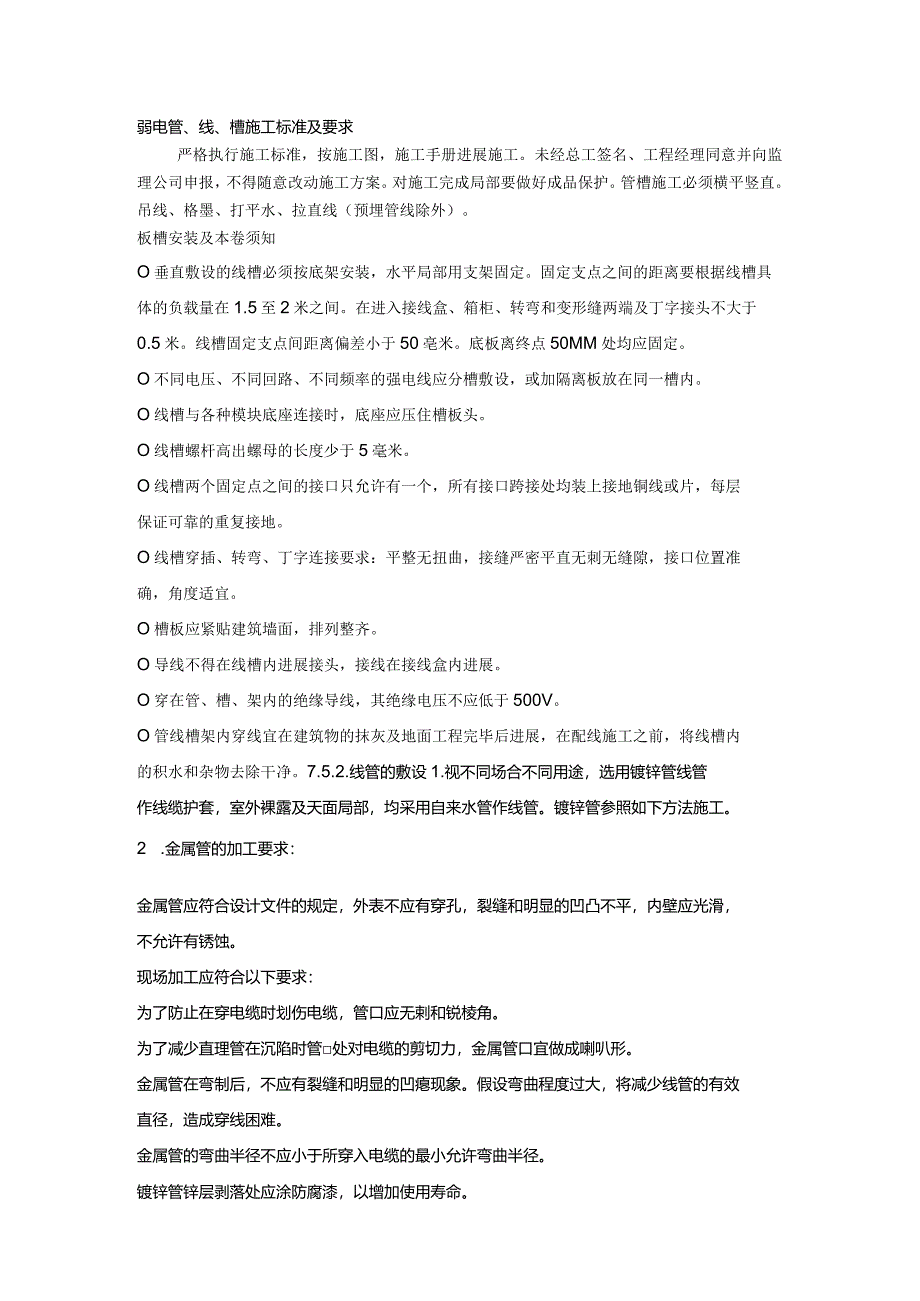

1、弱电管、线、槽施工标准及要求严格执行施工标准，按施工图，施工手册进展施工。未经总工签名、工程经理同意并向监理公司申报，不得随意改动施工方案。对施工完成局部要做好成品保护。管槽施工必须横平竖直。吊线、格墨、打平水、拉直线（预埋管线除外）。板槽安装及本卷须知O垂直敷设的线槽必须按底架安装，水平局部用支架固定。固定支点之间的距离要根据线槽具体的负载量在1.5至2米之间。在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。线槽固定支点间距离偏差小于50亳米。底板离终点50MM处均应固定。O不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。O线槽与各种模块底座连接时，底座
2、应压住槽板头。O线槽螺杆高出螺母的长度少于5毫米。O线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。O线槽穿插、转弯、丁字连接要求：平整无扭曲，接缝严密平直无刺无缝隙，接口位置准确，角度适宜。O槽板应紧贴建筑墙面，排列整齐。O导线不得在线槽内进展接头，接线在接线盒内进展。O穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。O管线槽架内穿线宜在建筑物的抹灰及地面工程完毕后进展，在配线施工之前，将线槽内的积水和杂物去除干净。7.5.2.线管的敷设1.视不同场合不同用途，选用镀锌管线管作线缆护套，室外裸露及天面局部，均采用自来水管作线管。镀锌管参

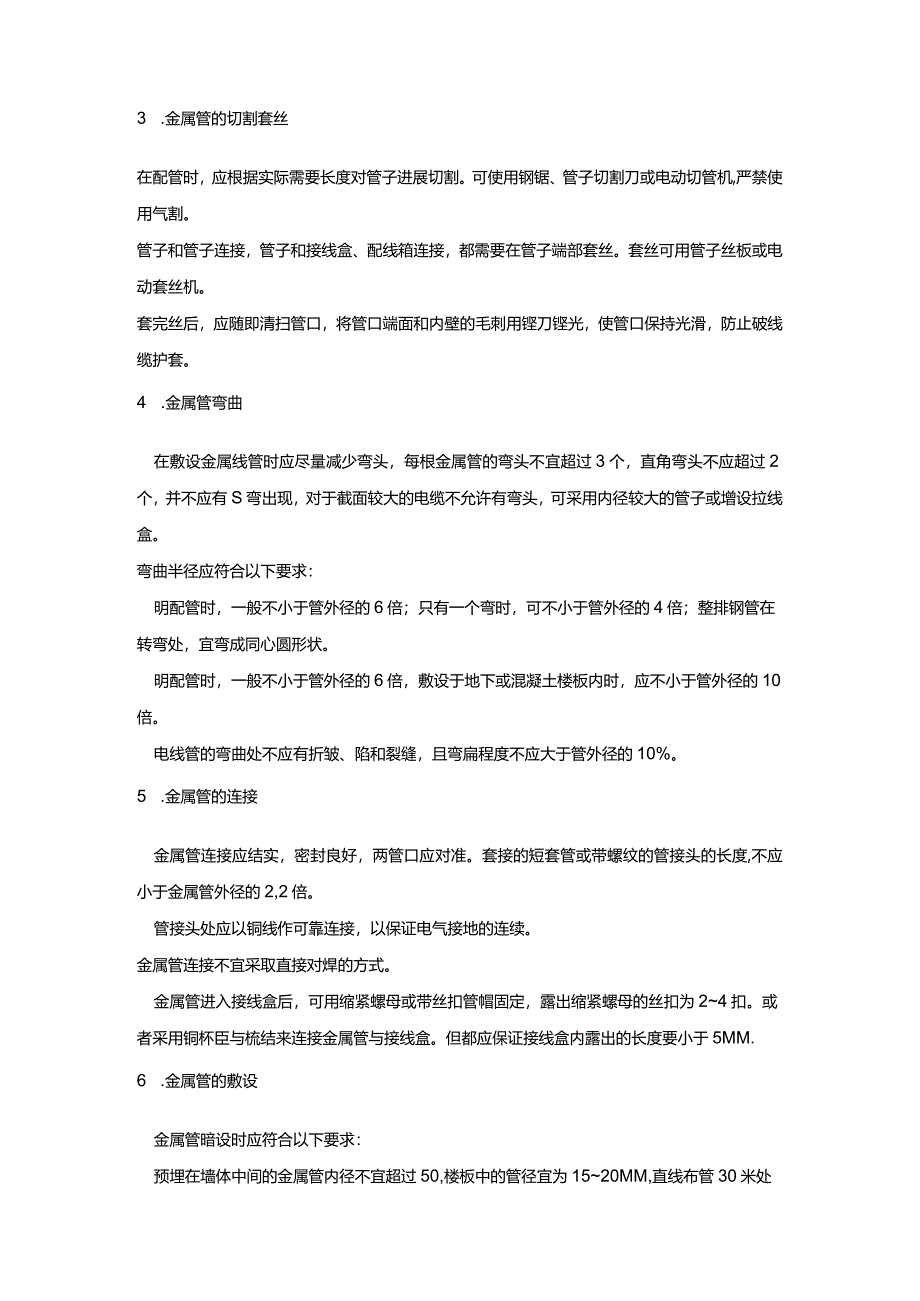

3、照如下方法施工。2 .金属管的加工要求：金属管应符合设计文件的规定，外表不应有穿孔，裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。现场加工应符合以下要求：为了防止在穿电缆时划伤电缆，管口应无剌和锐棱角。为了减少直理管在沉陷时管处对电缆的剪切力，金属管口宜做成喇叭形。金属管在弯制后，不应有裂缝和明显的凹瘪现象。假设弯曲程度过大，将减少线管的有效直径，造成穿线困难。金属管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。镀锌管锌层剥落处应涂防腐漆，以增加使用寿命。3 .金属管的切割套丝在配管时，应根据实际需要长度对管子进展切割。可使用钢锯、管子切割刀或电动切管机,严禁使用气割。管子和管子连接，管子
4、和接线盒、配线箱连接，都需要在管子端部套丝。套丝可用管子丝板或电动套丝机。套完丝后，应随即清扫管口，将管口端面和内壁的毛刺用铿刀铿光，使管口保持光滑，防止破线缆护套。4 .金属管弯曲在敷设金属线管时应尽量减少弯头，每根金属管的弯头不宜超过3个，直角弯头不应超过2个，并不应有S弯出现，对于截面较大的电缆不允许有弯头，可采用内径较大的管子或增设拉线盒。弯曲半径应符合以下要求：明配管时，一般不小于管外径的6倍；只有一个弯时，可不小于管外径的4倍；整排钢管在转弯处，宜弯成同心圆形状。明配管时，一般不小于管外径的6倍，敷设于地下或混凝土楼板内时，应不小于管外径的10倍。电线管的弯曲处不应有折皱、陷和裂缝

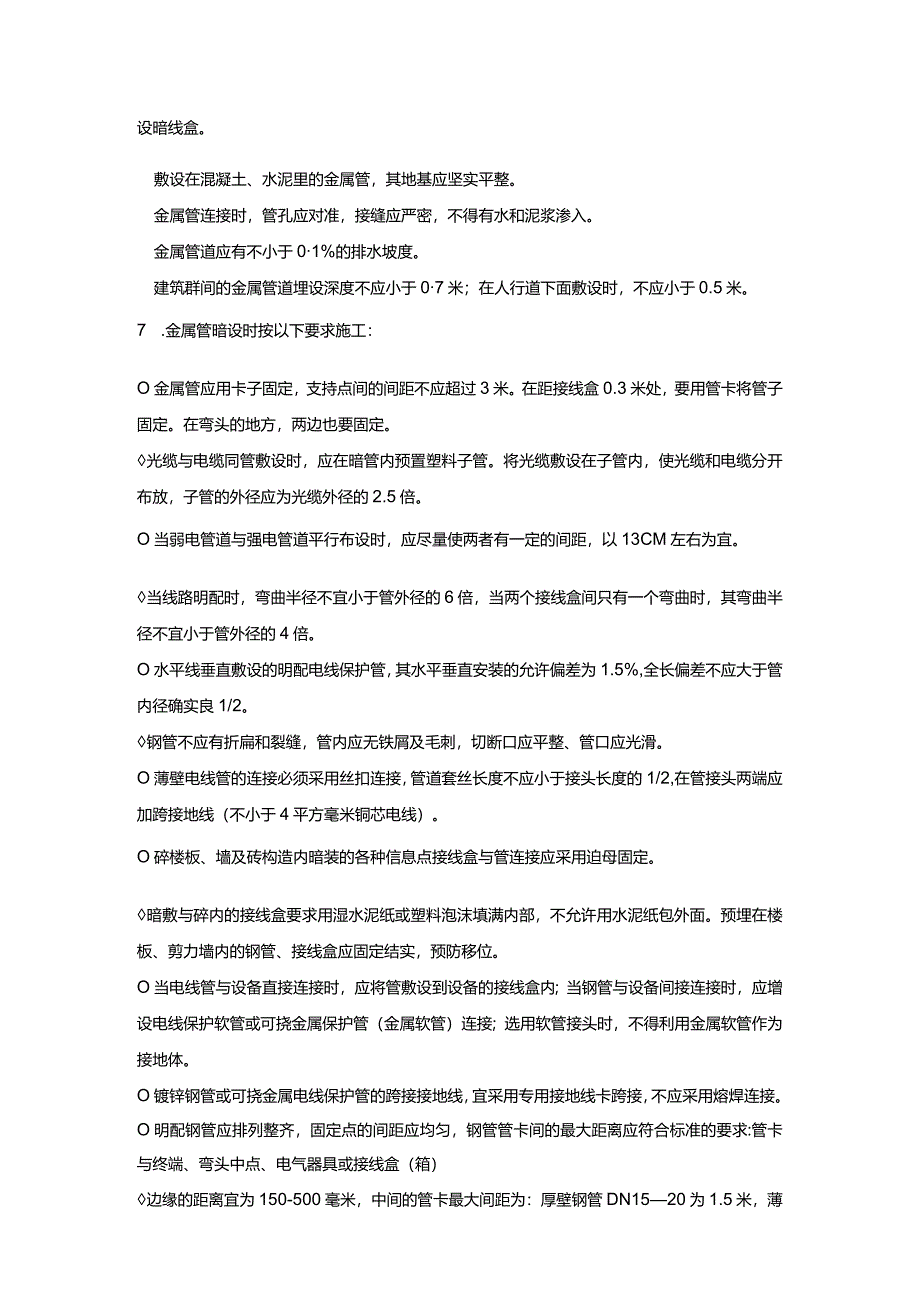

5、，且弯扁程度不应大于管外径的10%。5 .金属管的连接金属管连接应结实，密封良好，两管口应对准。套接的短套管或带螺纹的管接头的长度,不应小于金属管外径的2,2倍。管接头处应以铜线作可靠连接，以保证电气接地的连续。金属管连接不宜采取直接对焊的方式。金属管进入接线盒后，可用缩紧螺母或带丝扣管帽固定，露出缩紧螺母的丝扣为24扣。或者采用铜杯臣与梳结来连接金属管与接线盒。但都应保证接线盒内露出的长度要小于5MM.6 .金属管的敷设金属管暗设时应符合以下要求：预埋在墙体中间的金属管内径不宜超过50,楼板中的管径宜为1520MM,直线布管30米处设暗线盒。敷设在混凝土、水泥里的金属管，其地基应坚实平整。金
6、属管连接时，管孔应对准，接缝应严密，不得有水和泥浆渗入。金属管道应有不小于01%的排水坡度。建筑群间的金属管道埋设深度不应小于07米；在人行道下面敷设时，不应小于0.5米。7 .金属管暗设时按以下要求施工：O金属管应用卡子固定，支持点间的间距不应超过3米。在距接线盒0.3米处，要用管卡将管子固定。在弯头的地方，两边也要固定。光缆与电缆同管敷设时，应在暗管内预置塑料子管。将光缆敷设在子管内，使光缆和电缆分开布放，子管的外径应为光缆外径的2.5倍。O当弱电管道与强电管道平行布设时，应尽量使两者有一定的间距，以13CM左右为宜。当线路明配时，弯曲半径不宜小于管外径的6倍，当两个接线盒间只有一个弯曲时
7、，其弯曲半径不宜小于管外径的4倍。O水平线垂直敷设的明配电线保护管，其水平垂直安装的允许偏差为1.5%,全长偏差不应大于管内径确实良1/2。钢管不应有折扁和裂缝，管内应无铁屑及毛刺，切断口应平整、管口应光滑。O薄壁电线管的连接必须采用丝扣连接，管道套丝长度不应小于接头长度的1/2,在管接头两端应加跨接地线（不小于4平方毫米铜芯电线）。O碎楼板、墙及砖构造内暗装的各种信息点接线盒与管连接应采用迫母固定。暗敷与碎内的接线盒要求用湿水泥纸或塑料泡沫填满内部，不允许用水泥纸包外面。预埋在楼板、剪力墙内的钢管、接线盒应固定结实，预防移位。O当电线管与设备直接连接时，应将管敷设到设备的接线盒内；当钢管与设
8、备间接连接时，应增设电线保护软管或可挠金属保护管（金属软管）连接；选用软管接头时，不得利用金属软管作为接地体。O镀锌钢管或可挠金属电线保护管的跨接接地线，宜采用专用接地线卡跨接，不应采用熔焊连接。O明配钢管应排列整齐，固定点的间距应均匀，钢管管卡间的最大距离应符合标准的要求:管卡与终端、弯头中点、电气器具或接线盒（箱）边缘的距离宜为150-500毫米，中间的管卡最大间距为：厚壁钢管DN1520为1.5米，薄壁钢管DN15-20为1.5米，天花吊顶内敷设的钢管应按明配管要求施工。O管内穿线前应将管内积水及杂物去除干净，导线在管内不得有接头，接头应在接线盒内进展，管口处应加塑料护咀，不同回路、不同
9、电压等级、交流和直流的导线不应穿入同根管内。O管线穿过建筑物伸缩缝时，应在伸缩缝两端留接线盒和接地螺栓。753.弱电电缆敷设。电缆敷设前须先核准电缆型号、截面是否与设计一样，进展目测和物理粗测。O电缆敷设前必须详细勘查放缆现场环境，确定最正确放缆方案。O对截面为25平方毫米及以上电缆，放缆时应增设电缆导向缆辘，以防止拉伤电缆。O电缆敷设应根据用电设备位置，在线槽内由里到外整齐排列。对于使用电缆规格一样的设备，放缆时应先远后近。电缆固定时，在转弯处弯曲半径不小于电缆直径的6倍。O每放一个回路，都必须在电缆头、尾上绑挂电缆铭牌，铭牌上应编上每回路编号、电缆型号、规格及长度。也可号码管作标识。O布放
10、电缆的牵引力，少于电缆允许张力的80%。对直径为0.5毫米的双绞线，牵引拉力不能超过去时IoON；直径为0.4毫米的双绞线，牵线力不能超过70N。O对批量购进的四对双绞电缆，应从任意三盘中抽出100米进展电缆电气性能抽样测试。对电缆长度、衰减、近端串扰等几项指标进展测试。7.5.4电缆头制作安装。电缆头制作前应校对，对其物理性能进展粗测；对不同功能的电缆可用摇表、万用表、机待设备进展测量。四对UTP双绞线，必要时打上模块实测。O制作电缆头前，根据连接的设备、模块考虑电缆的预留余量。 电缆进入配电箱（柜）内应剥去电缆外层保护皮，并用尼龙扎带等加以固定。 铠装电缆引入电箱后应在铠钾上焊接好接地引线
11、，或加装专门接地夹。O在配电箱内接线空间一般比较宽裕，选用压接铜线耳制作电缆头，在电视上一般使用开口线耳制作电缆头。O采用压接线耳，在压接线耳两端朝不同方向和压接一次，采用开口线耳时，将开口处敲紧敲密，并涂上非酸性焊锡膏后灌锡减低接触电阻。 压接线耳截面应与导线截面一样，开口线耳载流量不应低于导线载流量。O在有腐蚀性或对供电要求较高的场所，所有铜-铜接点都应搪锡或加涂导电膏，以减少接触面发热。 线耳压接完毕后均应彻底清理干净，并包扎与相序一致的色带。O控制电缆头两端导线压接接线端子后必须包扎良好。7.5.5各子系统主要材料、设备安装与调试7.5.5.1. 技术准备组织主要施工人员读懂图纸、各种
12、设备的安装说明、熟悉图纸和设备性能。开工前施工人员应对施工意图有明确的了解。除了熟悉本专业外，还要了解其他专业的施工配合状况，以便遇到问题能及时采取措施，确保在施工过程中不影响建筑物强度、美观和系统性能，减少与其他工种发生位置冲突。熟悉与工程有关的其他技术资料，如施工标准、技术规程以及制造厂提供的说明书。在上述根基上，依据图纸并根据现场施工情况、技术力量及技术装备情况，综合作出合理的动态施工方案。各种电脑工作站的程序软件尽量在公司安装预调和试运行。7552.器材准备对工程中所用线缆和连接硬件设备的规格、质量、数量，应进展检查核对，如无质量保证或与设计不符的不得使用。弱电系统设备多属于精度高，专
13、业性强的特殊器材，所有设备在安装前必须会同建设单位，监理公司三方开箱报验。特别注意配件（附件），各种资料，合格证书的完整性，并及时填写设备开箱检查记录表。三方签章确认，如发现问题及时向供应部反映，尽快落实解决。经开箱报验检查合格后和稳定测试的器材应做好记录和包装复原存储,对不合格的器件物料应单独存放，以备复检和退换处理。高精尖的弱电设备，对安装专业要求较高，必须轻拿轻放，严格按设备说明书要求的步骤及施工图纸，施工安装技术手册的规定进展操作。严禁野蛮施工，为求使川者方便操作，按人体工程学原理进展安装，并做好成品保护如：防潮、防盗、防水、防火、防鼠及防划花等措施。设备安装稳固美观、方便实用、易维护
14、、做到不管外部明安装还是隐蔽安装都一样。产品尽量实施模块化安装。便于调试、检修、维护和产品的升级换代。务求到达调试、验收均一致通过。7.5.5.3、模块箱、控制箱（柜、台）的安装控制室、弱电井的土建装饰工程完工后，设备安装前需要检查：设备外形完整，内外表漆层完好。箱体安装在混凝土墙、柱或根基上时宜用膨胀螺栓固定，壁式箱体中心距离地面的高度为1.31.5米。成排箱柜安装时，排列整齐。有底座设备的底座尺寸应与设备相符；设备底座安装时，其外表保持水平，水平方向的倾斜度偏差为每米1度；设备及设备构件连接严密、结实，安装用的紧固件有防锈层；安装结实、整齐、美观、端子编号科学易读、用途标志完整，书写正确清
15、楚，设备内主板及接线端口的型号、规格符合设计规定；安装严格按图纸施工、按技术说明书连线；按系统设计图检查主机设备之间的连接电缆型号以及连接方式是否正确，金属外壳接地良好。7.5.5.4.综合布线系统安装对综合布线系统而言，表达的不仅仅是材料和设备，工程在整个系统中占重要的地位。因为用户所购置的不仅仅是供应商综合布线系统的线缆和接插件，而应当是整个工程。系统的设计很大程度上依赖于对综合布线的理解和施工管理及经历；而布线工程的实施在一定程度上讲是一门经历科学。我单位质量保证的承诺，不是一句空洞的保证，而是有如下具体保证措施为根基的。施工步骤1）水平子系统的布线施工水平子系统完成由接线间到工作区信息出口线路连接的功能。采用水平敷设的镀锌金属线槽的方案，线管采用镀锌钢管。为水平线系统提供机械保护和支持。装配式的金属线槽是一种闭合式的金属管槽，安装在地面上，由不同规格的线管，将线路引到各台机器上。综合布线系统的布线是星形的，水平线缆量较大，所以，线槽容量的计算是很重要的，按照标准的线槽设计方法，应根据水平线缆的外径来确定线槽的容量。可以根据情况选用不同的规格，为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线缆线路由的弯转自如。由于铺设水平线缆之前先得铺设线管，在铺设时因当注意不能有连续的两个90度的拐角，假设实际情况限制那么需加过线盒。2）垂
