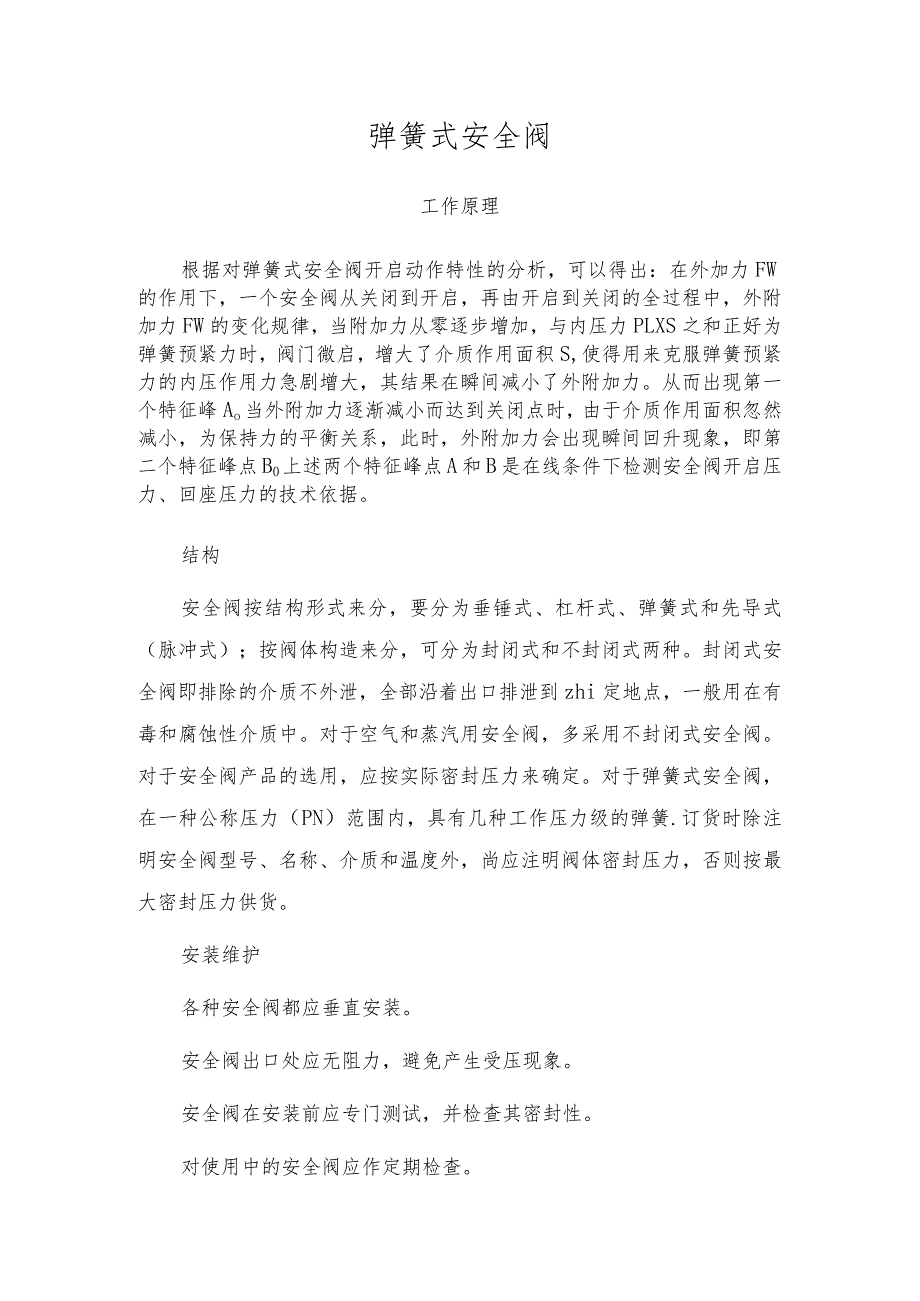

1、弹簧式安全阀工作原理根据对弹簧式安全阀开启动作特性的分析,可以得出:在外加力FW的作用下,一个安全阀从关闭到开启,再由开启到关闭的全过程中,外附加力FW的变化规律,当附加力从零逐步增加,与内压力PLXS之和正好为弹簧预紧力时,阀门微启,增大了介质作用面积S,使得用来克服弹簧预紧力的内压作用力急剧增大,其结果在瞬间减小了外附加力。从而出现第一个特征峰Ao当外附加力逐渐减小而达到关闭点时,由于介质作用面积忽然减小,为保持力的平衡关系,此时,外附加力会出现瞬间回升现象,即第二个特征峰点B0上述两个特征峰点A和B是在线条件下检测安全阀开启压力、回座压力的技术依据。结构安全阀按结构形式来分,要分为垂锤式

2、、杠杆式、弹簧式和先导式(脉冲式);按阀体构造来分,可分为封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄,全部沿着出口排泄到zhi定地点,一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀,多采用不封闭式安全阀。对于安全阀产品的选用,应按实际密封压力来确定。对于弹簧式安全阀,在一种公称压力(PN)范围内,具有几种工作压力级的弹簧.订货时除注明安全阀型号、名称、介质和温度外,尚应注明阀体密封压力,否则按最大密封压力供货。安装维护各种安全阀都应垂直安装。安全阀出口处应无阻力,避免产生受压现象。安全阀在安装前应专门测试,并检查其密封性。对使用中的安全阀应作定期检查。安全阀安装应符合下列要求:(

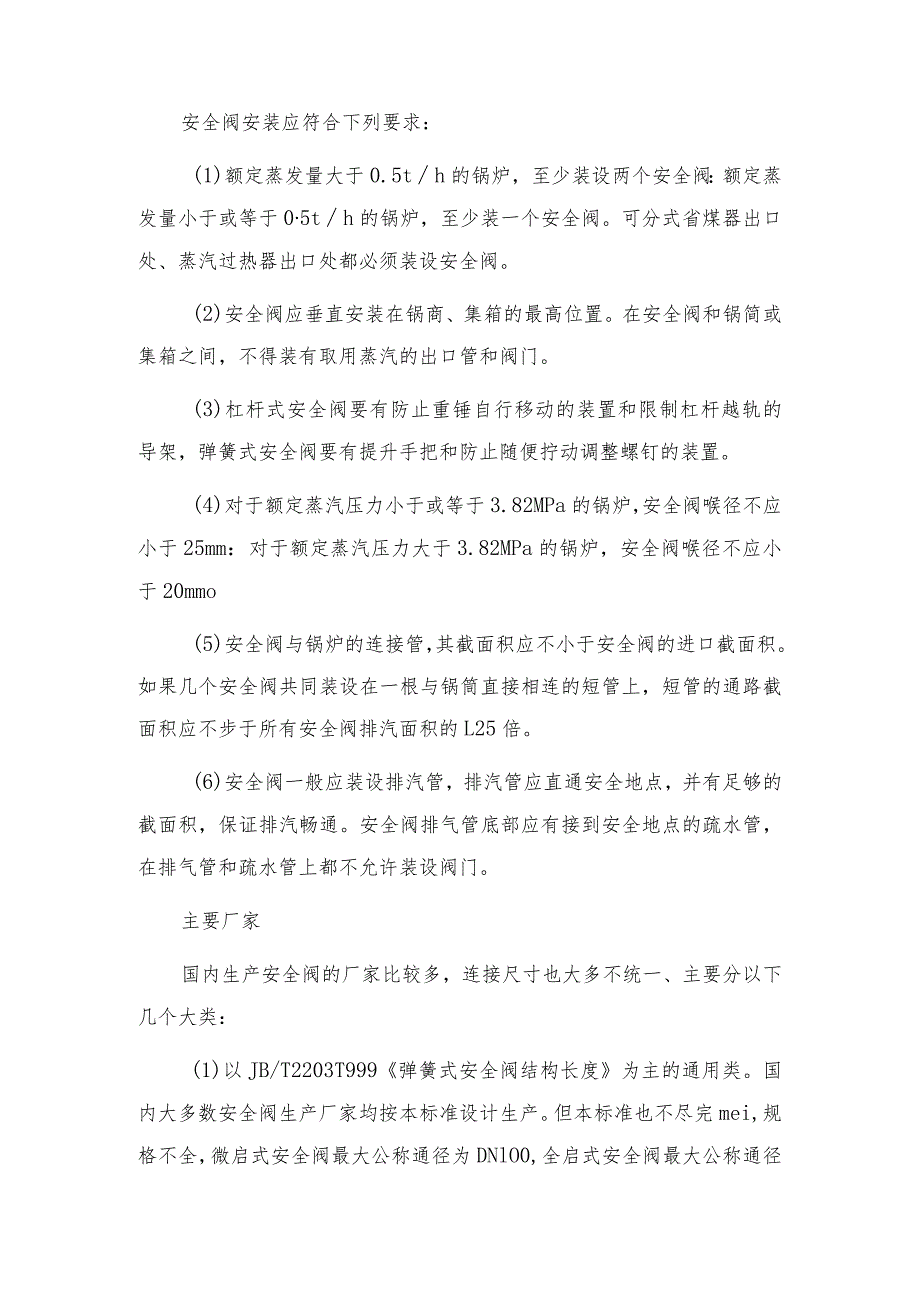

3、1)额定蒸发量大于0.5th的锅炉,至少装设两个安全阀:额定蒸发量小于或等于05th的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。(2)安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅简或集箱之间,不得装有取用蒸汽的出口管和阀门。(3)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。(4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mmo(5)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面

4、积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的L25倍。(6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排气管底部应有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。主要厂家国内生产安全阀的厂家比较多,连接尺寸也大多不统一、主要分以下几个大类:(1)以JB/T2203T999弹簧式安全阀结构长度为主的通用类。国内大多数安全阀生产厂家均按本标准设计生产。但本标准也不尽完mei,规格不全,微启式安全阀最大公称通径为DNlO0,全启式安全阀最大公称通径DN200,中间缺少DN65、DN125两个规格。根据我厂所生产的安全阀规格及掌握的资料来看,微启式安全阀公称通径最大达到DN250,全启式安全阀公称通径达到DN400、经本人考证,各厂家连接尺寸也不尽统一,如DNl50全启式安全阀,为了有一个统一的标准,用户在选用及安装时同一规格能够互换,建议合肥通用机械研究所对JB/T2203-1999弹簧式安全阀结构长度进行修订。建议设计院及用户按标准选用,安全阀生产厂家按标准设计制造。
