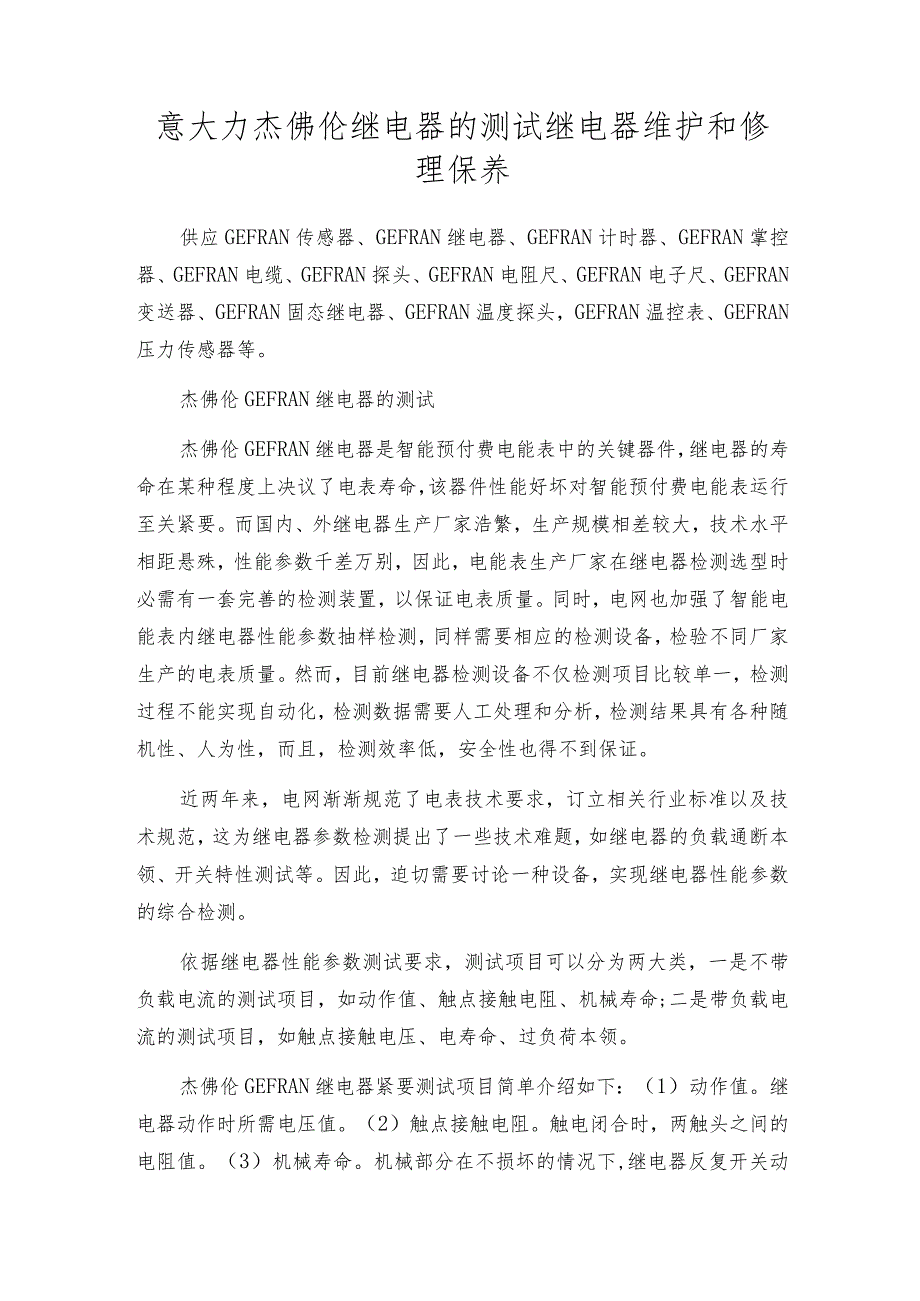

1、意大力杰佛伦继电器的测试继电器维护和修理保养供应GEFRAN传感器、GEFRAN继电器、GEFRAN计时器、GEFRAN掌控器、GEFRAN电缆、GEFRAN探头、GEFRAN电阻尺、GEFRAN电子尺、GEFRAN变送器、GEFRAN固态继电器、GEFRAN温度探头，GEFRAN温控表、GEFRAN压力传感器等。杰佛伦GEFRAN继电器的测试杰佛伦GEFRAN继电器是智能预付费电能表中的关键器件，继电器的寿命在某种程度上决议了电表寿命，该器件性能好坏对智能预付费电能表运行至关紧要。而国内、外继电器生产厂家浩繁，生产规模相差较大，技术水平相距悬殊，性能参数千差万别，因此，电能表生产厂家在继电器
2、检测选型时必需有一套完善的检测装置，以保证电表质量。同时，电网也加强了智能电能表内继电器性能参数抽样检测，同样需要相应的检测设备，检验不同厂家生产的电表质量。然而，目前继电器检测设备不仅检测项目比较单一，检测过程不能实现自动化，检测数据需要人工处理和分析，检测结果具有各种随机性、人为性，而且，检测效率低，安全性也得不到保证。近两年来，电网渐渐规范了电表技术要求，订立相关行业标准以及技术规范，这为继电器参数检测提出了一些技术难题，如继电器的负载通断本领、开关特性测试等。因此，迫切需要讨论一种设备，实现继电器性能参数的综合检测。依据继电器性能参数测试要求，测试项目可以分为两大类，一是不带负载电流的

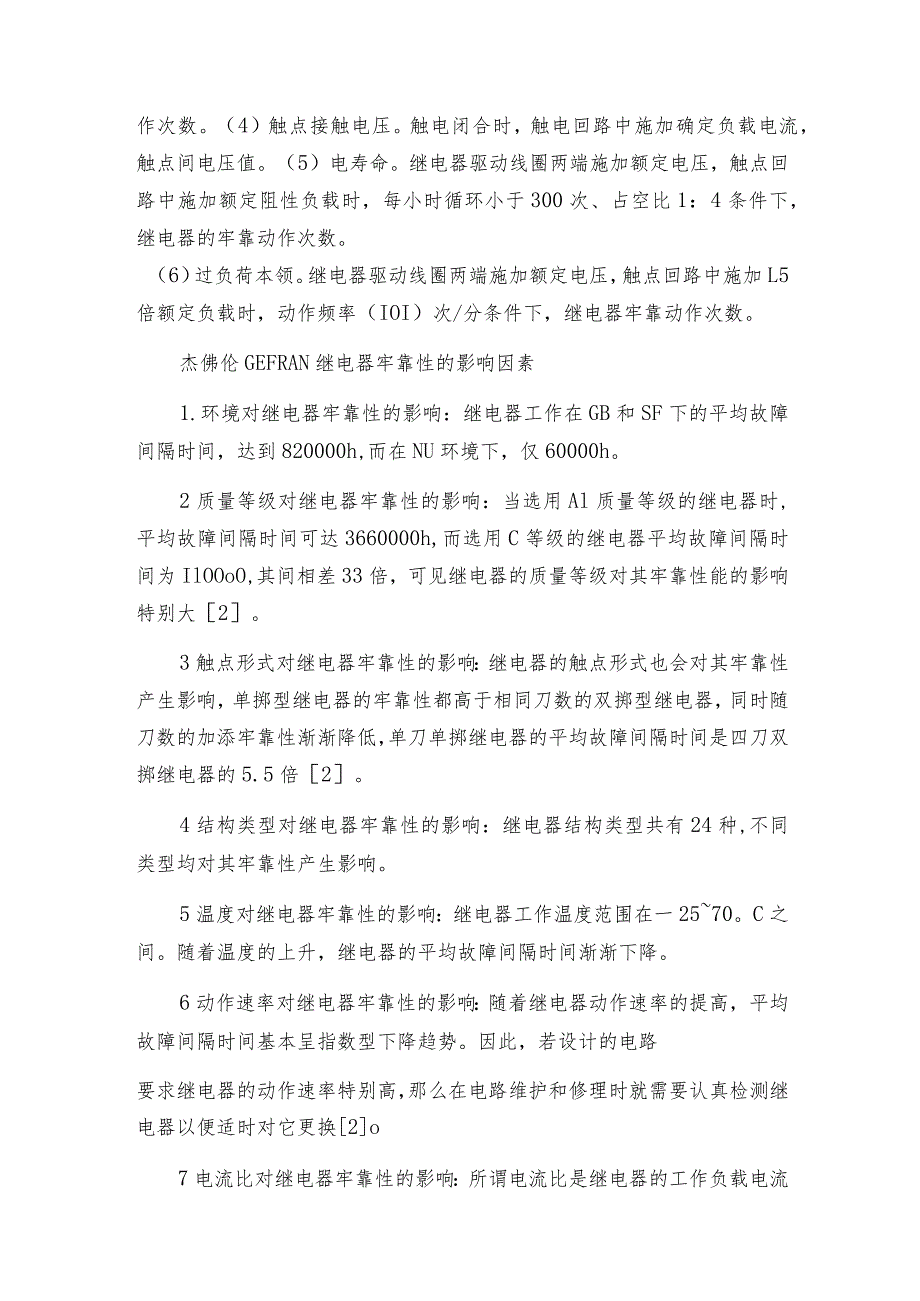

3、测试项目，如动作值、触点接触电阻、机械寿命;二是带负载电流的测试项目，如触点接触电压、电寿命、过负荷本领。杰佛伦GEFRAN继电器紧要测试项目简单介绍如下：（1）动作值。继电器动作时所需电压值。（2）触点接触电阻。触电闭合时，两触头之间的电阻值。（3）机械寿命。机械部分在不损坏的情况下,继电器反复开关动作次数。（4）触点接触电压。触电闭合时，触电回路中施加确定负载电流，触点间电压值。（5）电寿命。继电器驱动线圈两端施加额定电压，触点回路中施加额定阻性负载时，每小时循环小于300次、占空比1：4条件下，继电器的牢靠动作次数。（6）过负荷本领。继电器驱动线圈两端施加额定电压，触点回路中施加L5倍额
4、定负载时，动作频率（IOI）次/分条件下，继电器牢靠动作次数。杰佛伦GEFRAN继电器牢靠性的影响因素1.环境对继电器牢靠性的影响：继电器工作在GB和SF下的平均故障间隔时间，达到820000h,而在NU环境下，仅60000h。2质量等级对继电器牢靠性的影响：当选用Al质量等级的继电器时,平均故障间隔时间可达3660000h,而选用C等级的继电器平均故障间隔时间为IlOOoO,其间相差33倍，可见继电器的质量等级对其牢靠性能的影响特别大2。3触点形式对继电器牢靠性的影响：继电器的触点形式也会对其牢靠性产生影响，单掷型继电器的牢靠性都高于相同刀数的双掷型继电器，同时随刀数的加添牢靠性渐渐降低，单
5、刀单掷继电器的平均故障间隔时间是四刀双掷继电器的5.5倍2。4结构类型对继电器牢靠性的影响：继电器结构类型共有24种,不同类型均对其牢靠性产生影响。5温度对继电器牢靠性的影响：继电器工作温度范围在一2570。C之间。随着温度的上升，继电器的平均故障间隔时间渐渐下降。6动作速率对继电器牢靠性的影响：随着继电器动作速率的提高，平均故障间隔时间基本呈指数型下降趋势。因此，若设计的电路要求继电器的动作速率特别高，那么在电路维护和修理时就需要认真检测继电器以便适时对它更换2o7电流比对继电器牢靠性的影响：所谓电流比是继电器的工作负载电流与额定负载电流之比。电流比对继电器的牢靠性影响很大,尤其当电流比大于

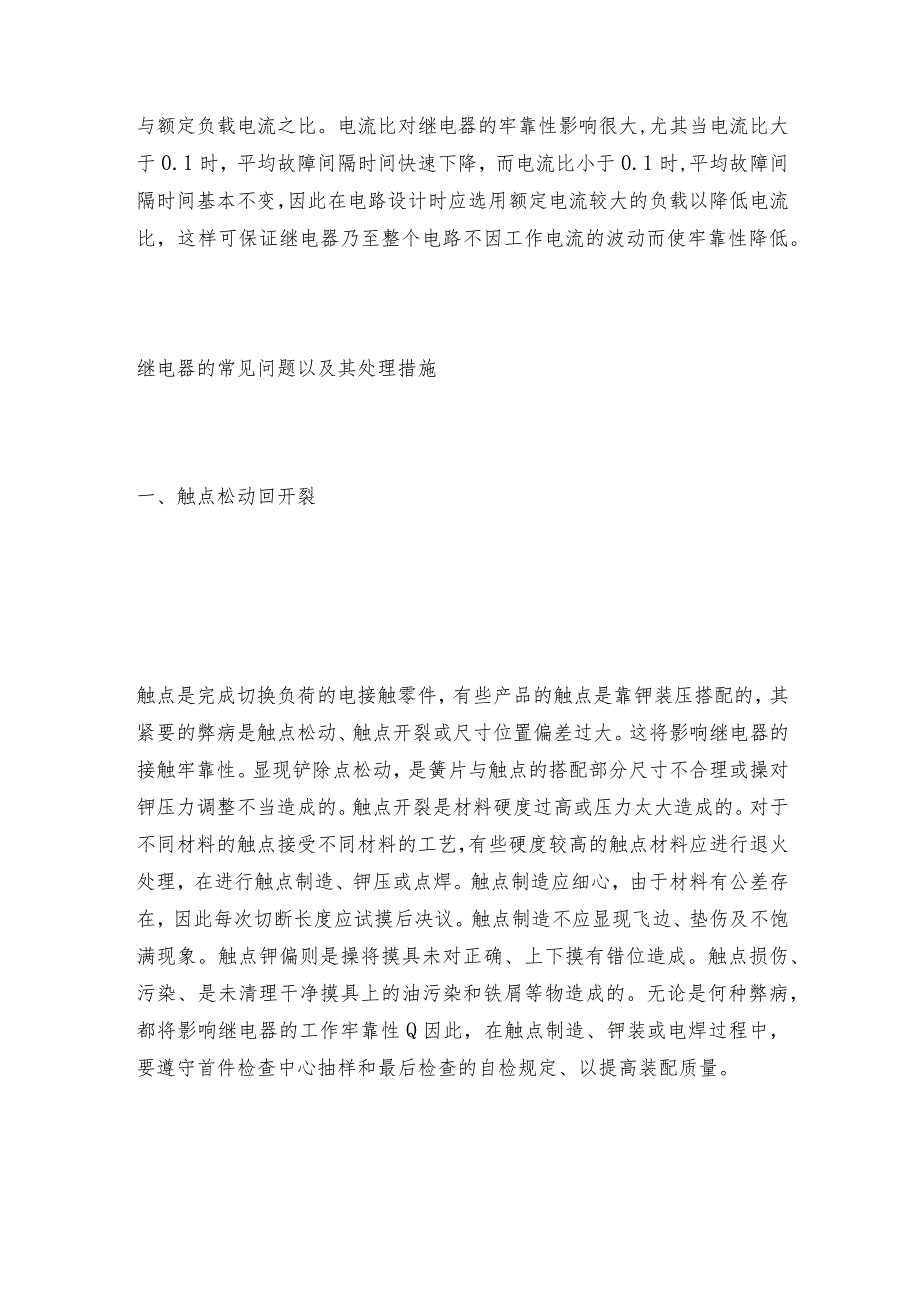

6、0.1时，平均故障间隔时间快速下降，而电流比小于0.1时,平均故障间隔时间基本不变，因此在电路设计时应选用额定电流较大的负载以降低电流比，这样可保证继电器乃至整个电路不因工作电流的波动而使牢靠性降低。继电器的常见问题以及其处理措施一、触点松动回开裂触点是完成切换负荷的电接触零件，有些产品的触点是靠钾装压搭配的，其紧要的弊病是触点松动、触点开裂或尺寸位置偏差过大。这将影响继电器的接触牢靠性。显现铲除点松动，是簧片与触点的搭配部分尺寸不合理或操对钾压力调整不当造成的。触点开裂是材料硬度过高或压力太大造成的。对于不同材料的触点接受不同材料的工艺，有些硬度较高的触点材料应进行退火处理，在进行触点制造、
7、钾压或点焊。触点制造应细心，由于材料有公差存在，因此每次切断长度应试摸后决议。触点制造不应显现飞边、垫伤及不饱满现象。触点钾偏则是操将摸具未对正确、上下摸有错位造成。触点损伤、污染、是未清理干净摸具上的油污染和铁屑等物造成的。无论是何种弊病，都将影响继电器的工作牢靠性Q因此，在触点制造、钾装或电焊过程中，要遵守首件检查中心抽样和最后检查的自检规定、以提高装配质量。二、继电器参数不稳定电磁继电器的零部件相当部分是钾装搭配的，存在的紧要问题是钾装处松动或结合强度差。这种毛病会使继电器参数不稳定，高处与低处温下参数变化大，抗机械振动、抗冲击本领差。造成这种毛病的原因紧要是被钾件超差、零件放置不当、工
8、摸具质量不合格或安装不精准。因此，在钾焊前要认真检验工摸具和被卸零件是否符合要求。三、电磁系统钾装件变形钾装后零件弯曲、扭斜、墩粗黑给下道工序的装配或调整造成困难,甚至会造成报废。这种毛病的原因紧要是被钾零件超长，过短或钾装时用力不均匀，摸具装配偏差或设计尺寸有误，零件放置不当造成。在进行钾装时，操作工人应当首先检查零部件尺寸，外型，摸具是否精准，假如摸具未装到位就会影响电磁系统的装配质量或铁心变形、墩粗。四、玻璃绝缘子损伤玻璃绝缘子是由金属插脚与玻璃烧结而成，在检查、装配、调整、运输、清洗时简单显现的插脚弯曲，玻璃绝缘子掉块、开裂，而造成漏气并时绝缘及耐压性能下降，插脚转动还会造成接触簧片移位,影响产品牢靠通断。这就要求装配的操在继电器生产的整个过程中要轻拿轻放，零部件应整齐排列放在传递盒内，装配或调整时，不允许扳动或扭转引出脚。五、线圈故障继电器用的线圈种类繁多，有外包的、也有无外包的，线圈都应单件隔开放置在专用器具中，假如碰撞交连，在分开时会造成断线。在电磁系统钾装时，手扳压床和压力机压力调整应适中，压力太大会造成线圈断线或线圈架开裂、变型、绕组击穿。压力太小又会造成绕线松动，磁损增大。多绕组线圈一般是用颜色不同引线做头。焊接时，应注意辨别，否则将会造成线圈焊错。有始末端要求的线圈，一般用做标记的方法标明始末端。装配和焊接时应注意，否则会造成继电器级性相反。
