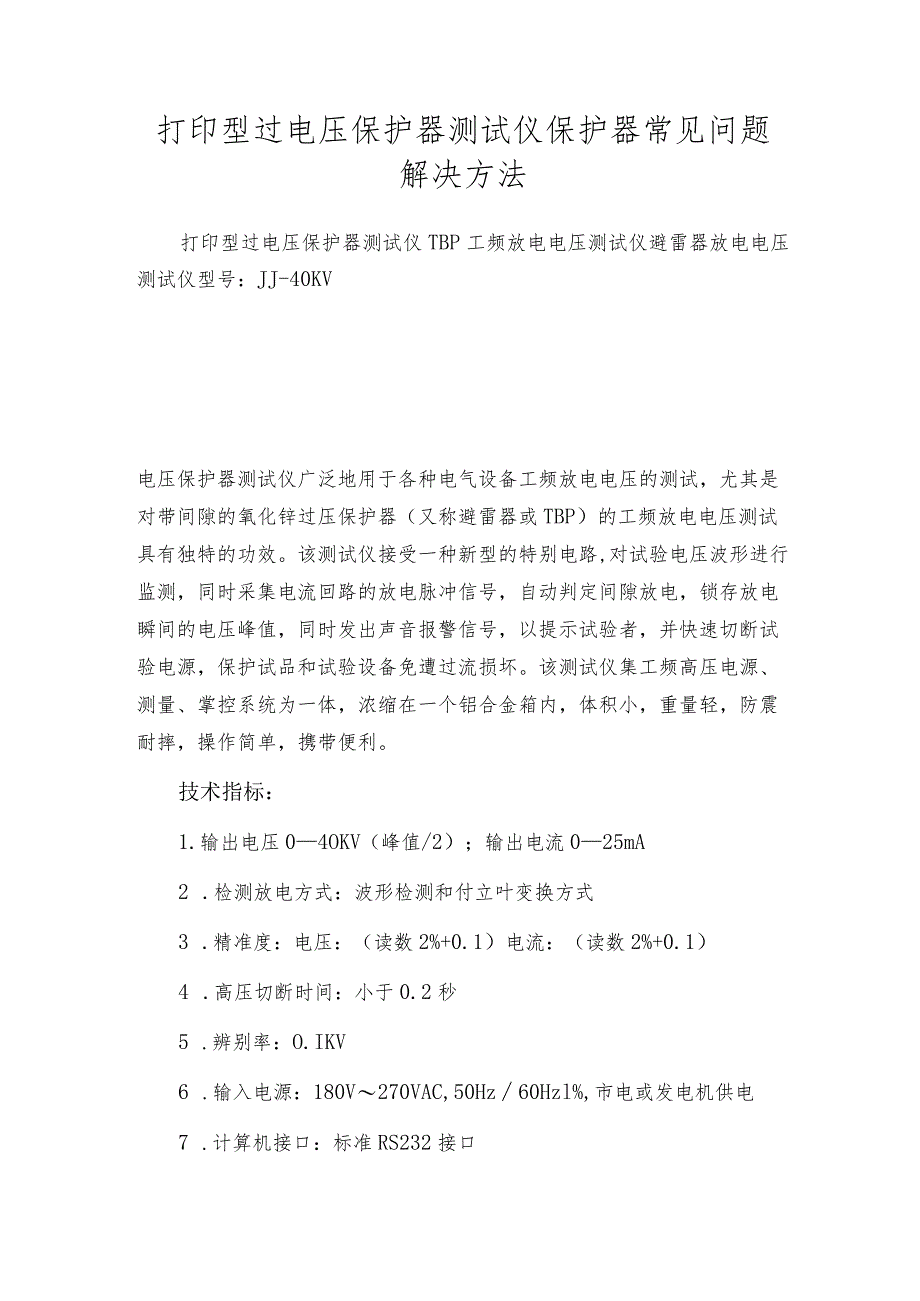

打印型过电压保护器测试仪保护器常见问题解决方法.docx_第1页
第1页 / 共3页

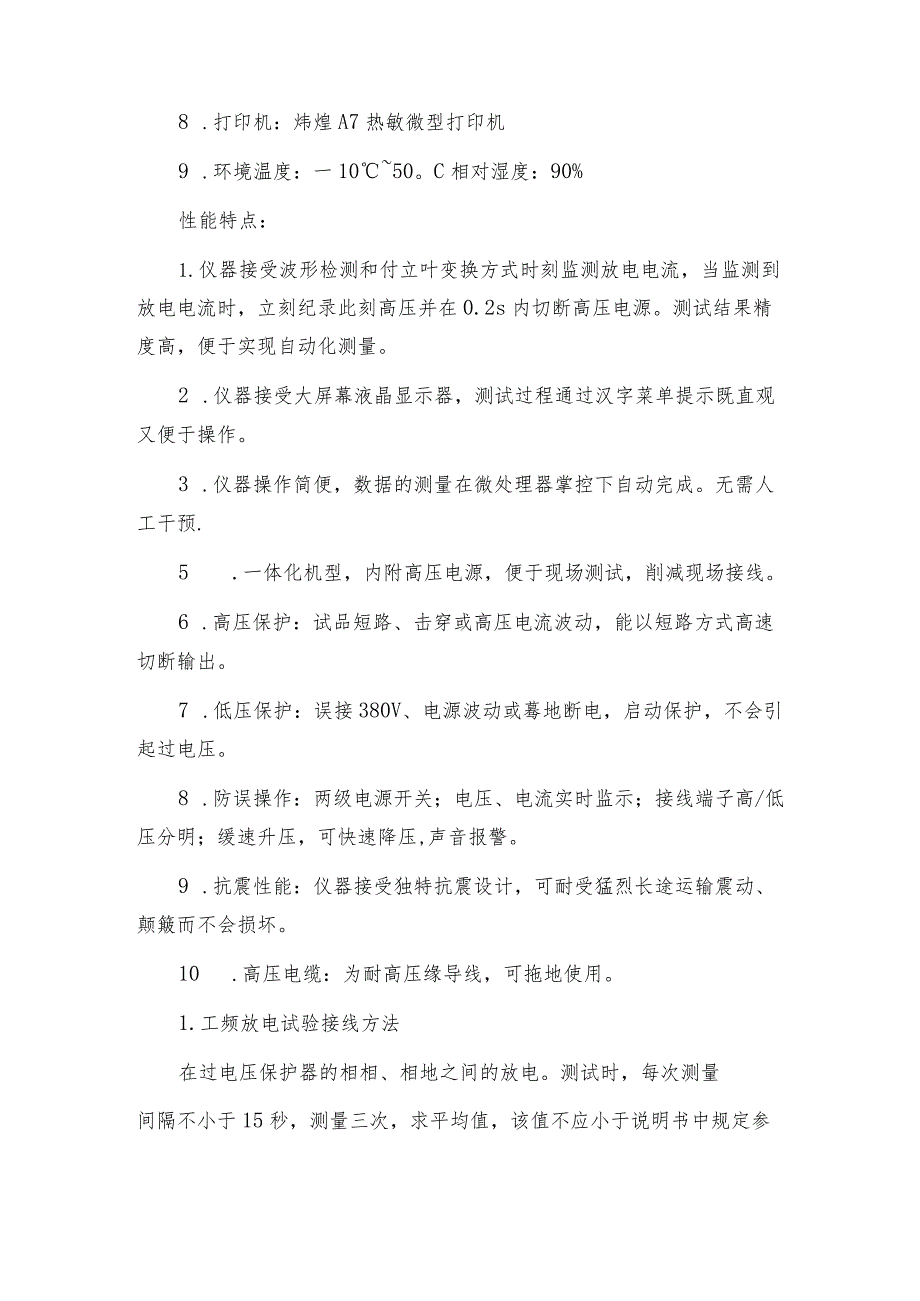

打印型过电压保护器测试仪保护器常见问题解决方法.docx_第2页
第2页 / 共3页
打印型过电压保护器测试仪保护器常见问题解决方法.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《打印型过电压保护器测试仪保护器常见问题解决方法.docx》由会员分享,可在线阅读,更多相关《打印型过电压保护器测试仪保护器常见问题解决方法.docx(3页珍藏版)》请在第壹文秘上搜索。

1、打印型过电压保护器测试仪保护器常见问题解决方法打印型过电压保护器测试仪TBP工频放电电压测试仪避雷器放电电压测试仪型号:JJ-40KV电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试,尤其是对带间隙的氧化锌过压保护器(又称避雷器或TBP)的工频放电电压测试具有独特的功效。该测试仪接受一种新型的特别电路,对试验电压波形进行监测,同时采集电流回路的放电脉冲信号,自动判定间隙放电,锁存放电瞬间的电压峰值,同时发出声音报警信号,以提示试验者,并快速切断试验电源,保护试品和试验设备免遭过流损坏。该测试仪集工频高压电源、测量、掌控系统为一体,浓缩在一个铝合金箱内,体积小,重量轻,防震耐摔,操作简单

2、,携带便利。技术指标:1.输出电压04OKV(峰值/2);输出电流025mA2 .检测放电方式:波形检测和付立叶变换方式3 .精准度:电压:(读数2%+0.1)电流:(读数2%+0.1)4 .高压切断时间:小于0.2秒5 .辨别率:O.IKV6 .输入电源:180V270VAC,50Hz60Hzl%,市电或发电机供电7 .计算机接口:标准RS232接口8 .打印机:炜煌A7热敏微型打印机9 .环境温度:一1050。C相对湿度:90%性能特点:1.仪器接受波形检测和付立叶变换方式时刻监测放电电流,当监测到放电电流时,立刻纪录此刻高压并在0.2s内切断高压电源。测试结果精度高,便于实现自动化测量。

3、2 .仪器接受大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。3 .仪器操作简便,数据的测量在微处理器掌控下自动完成。无需人工干预.5 .一体化机型,内附高压电源,便于现场测试,削减现场接线。6 .高压保护:试品短路、击穿或高压电流波动,能以短路方式高速切断输出。7 .低压保护:误接380V、电源波动或蓦地断电,启动保护,不会引起过电压。8 .防误操作:两级电源开关;电压、电流实时监示;接线端子高/低压分明;缓速升压,可快速降压,声音报警。9 .抗震性能:仪器接受独特抗震设计,可耐受猛烈长途运输震动、颠簸而不会损坏。10 .高压电缆:为耐高压缘导线,可拖地使用。1.工频放电试验接线方法在过电压保护器的相相、相地之间的放电。测试时,每次测量间隔不小于15秒,测量三次,求平均值,该值不应小于说明书中规定参数值的85%。两种过电压保护器,测试相地之间放电的接线图分别为图一,图相地之间放电接线图(图一)相地之间放电接线图(图二)
