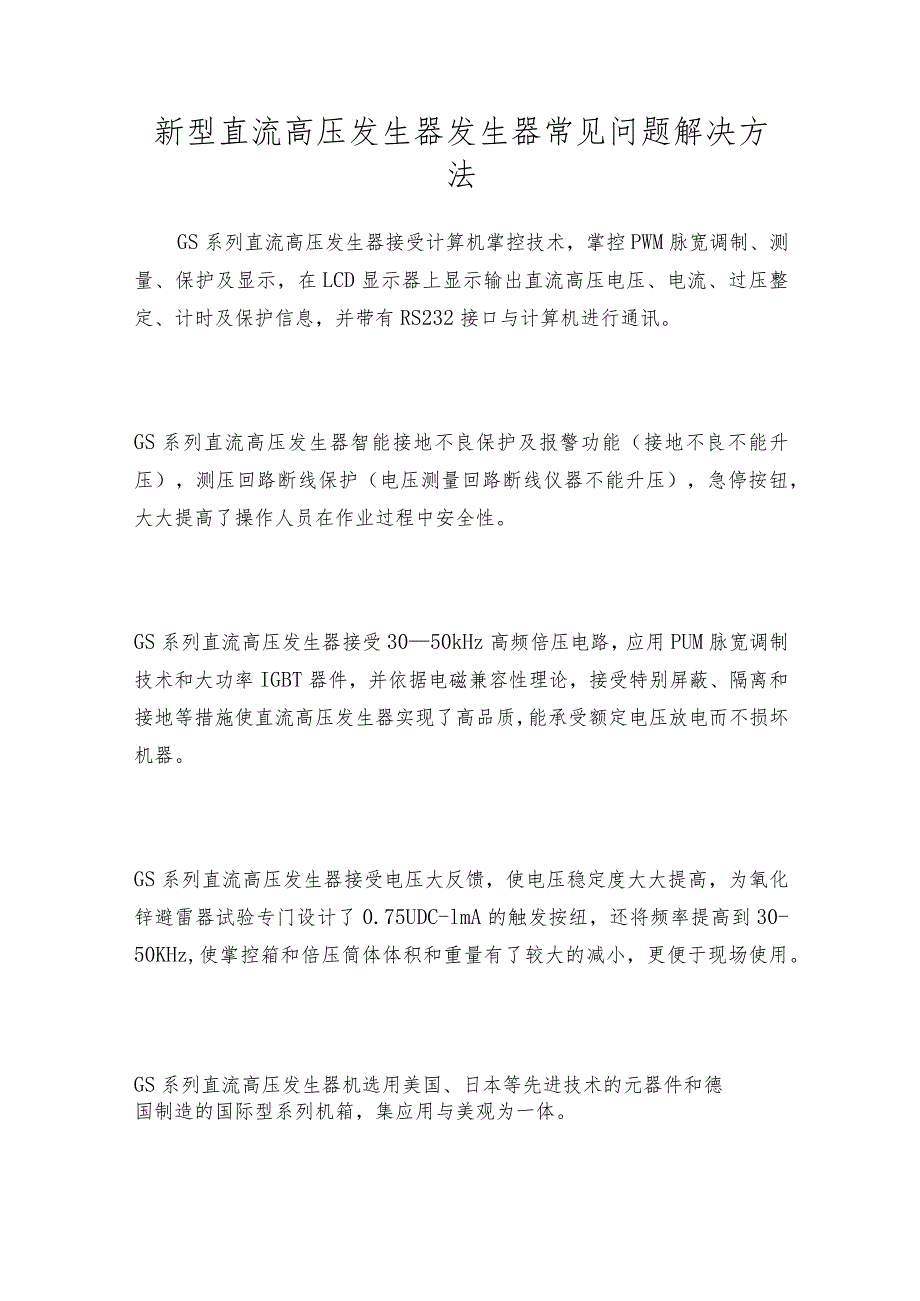

1、新型直流高压发生器发生器常见问题解决方法GS系列直流高压发生器接受计算机掌控技术,掌控PWM脉宽调制、测量、保护及显示,在LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息,并带有RS232接口与计算机进行通讯。GS系列直流高压发生器智能接地不良保护及报警功能(接地不良不能升压),测压回路断线保护(电压测量回路断线仪器不能升压),急停按钮,大大提高了操作人员在作业过程中安全性。GS系列直流高压发生器接受3050kHz高频倍压电路,应用PUM脉宽调制技术和大功率IGBT器件,并依据电磁兼容性理论,接受特别屏蔽、隔离和接地等措施使直流高压发生器实现了高品质,能承受额定电压放电而不损

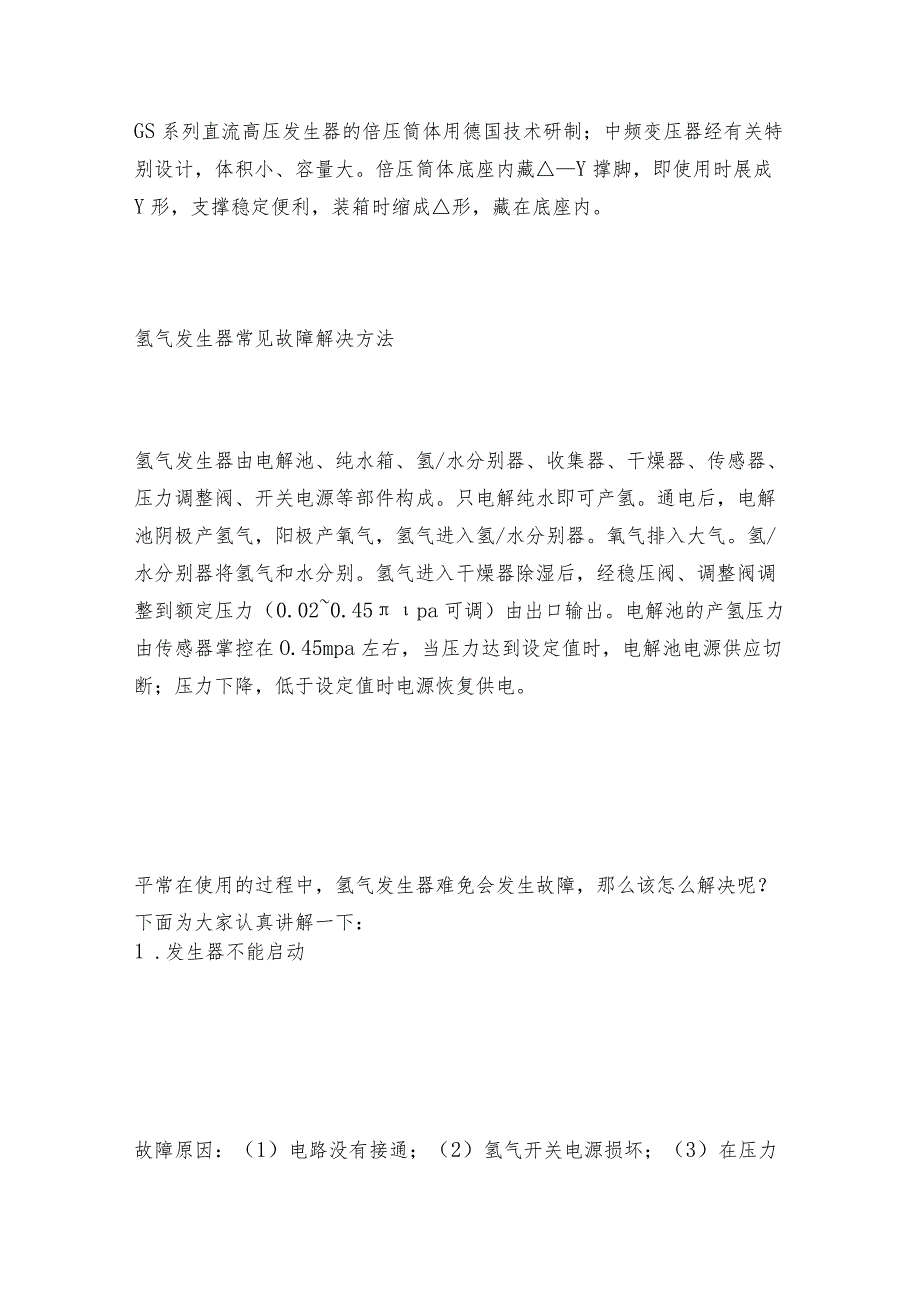

2、坏机器。GS系列直流高压发生器接受电压大反馈,使电压稳定度大大提高,为氧化锌避雷器试验专门设计了0.75UDC-lmA的触发按纽,还将频率提高到30-50KHz,使掌控箱和倍压筒体体积和重量有了较大的减小,更便于现场使用。GS系列直流高压发生器机选用美国、日本等先进技术的元器件和德国制造的国际型系列机箱,集应用与美观为一体。GS系列直流高压发生器的倍压筒体用德国技术研制;中频变压器经有关特别设计,体积小、容量大。倍压筒体底座内藏Y撑脚,即使用时展成Y形,支撑稳定便利,装箱时缩成形,藏在底座内。氢气发生器常见故障解决方法氢气发生器由电解池、纯水箱、氢/水分别器、收集器、干燥器、传感器、压力调整阀

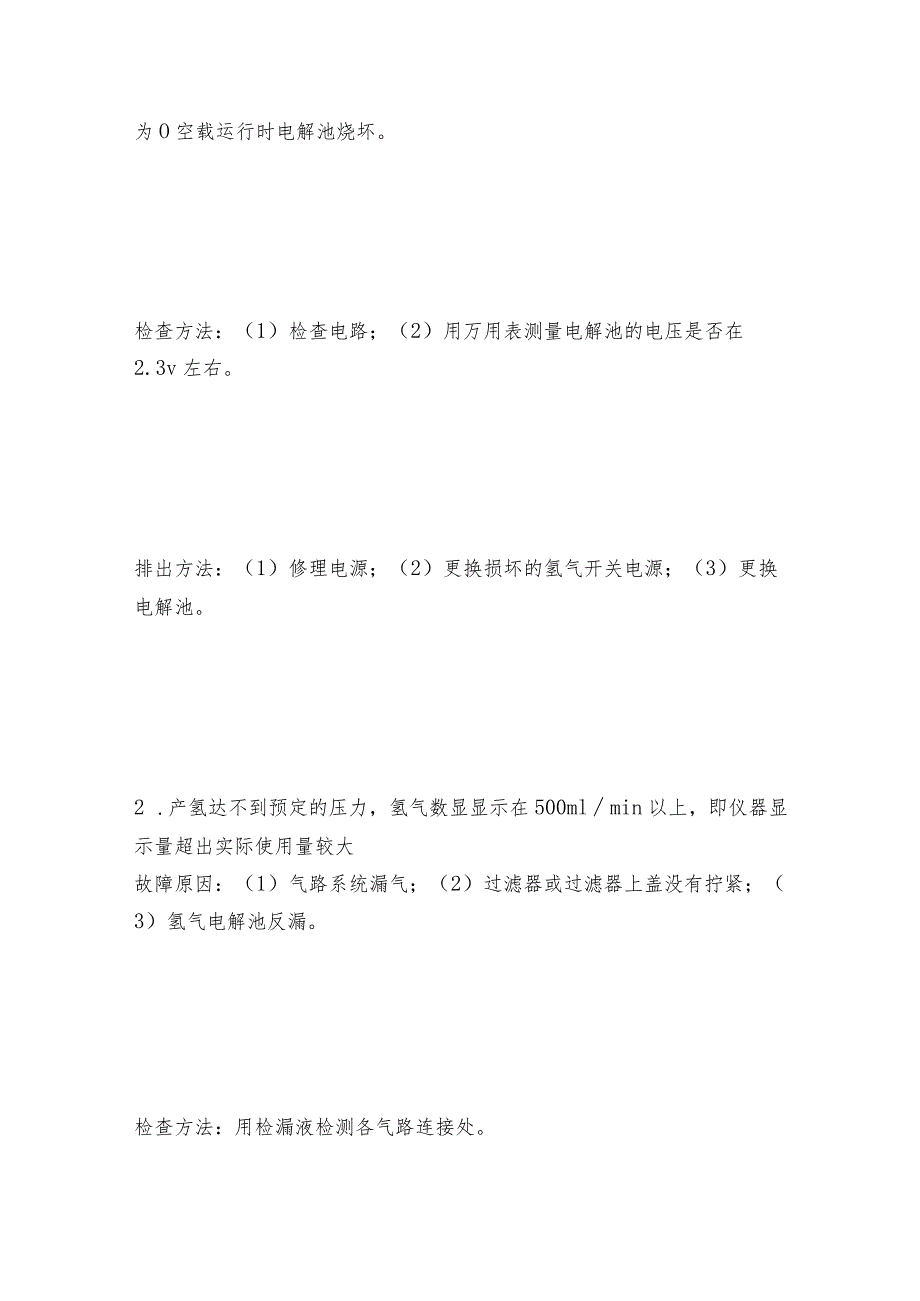

3、、开关电源等部件构成。只电解纯水即可产氢。通电后,电解池阴极产氢气,阳极产氧气,氢气进入氢/水分别器。氧气排入大气。氢/水分别器将氢气和水分别。氢气进入干燥器除湿后,经稳压阀、调整阀调整到额定压力(0.020.45pa可调)由出口输出。电解池的产氢压力由传感器掌控在O.45mpa左右,当压力达到设定值时,电解池电源供应切断;压力下降,低于设定值时电源恢复供电。平常在使用的过程中,氢气发生器难免会发生故障,那么该怎么解决呢?下面为大家认真讲解一下:1 .发生器不能启动故障原因:(1)电路没有接通;(2)氢气开关电源损坏;(3)在压力为O空载运行时电解池烧坏。检查方法:(1)检查电路;(2)用万用
4、表测量电解池的电压是否在2.3v左右。排出方法:(1)修理电源;(2)更换损坏的氢气开关电源;(3)更换电解池。2 .产氢达不到预定的压力,氢气数显显示在500mlmin以上,即仪器显示量超出实际使用量较大故障原因:(1)气路系统漏气;(2)过滤器或过滤器上盖没有拧紧;(3)氢气电解池反漏。检查方法:用检漏液检测各气路连接处。排出方法:(1)更换漏气元件;(2)拧紧漏气点;(3)联系厂家更换电解池。3 .产氢超过预定的压力O.Impa故障原因:(1)自动跟踪装置挡光板错位或脱落;(2)光电耦合损坏。检查方法:(1)目测;(2)用万用表测量电路。排出方法:(1)前面板上的压力达到0.3mpa时关闭电源,把挡光板安装在合理的位置上,打开电源开关轻轻敲紧挡光板即可;(2)更换损坏的光电耦合元件。
