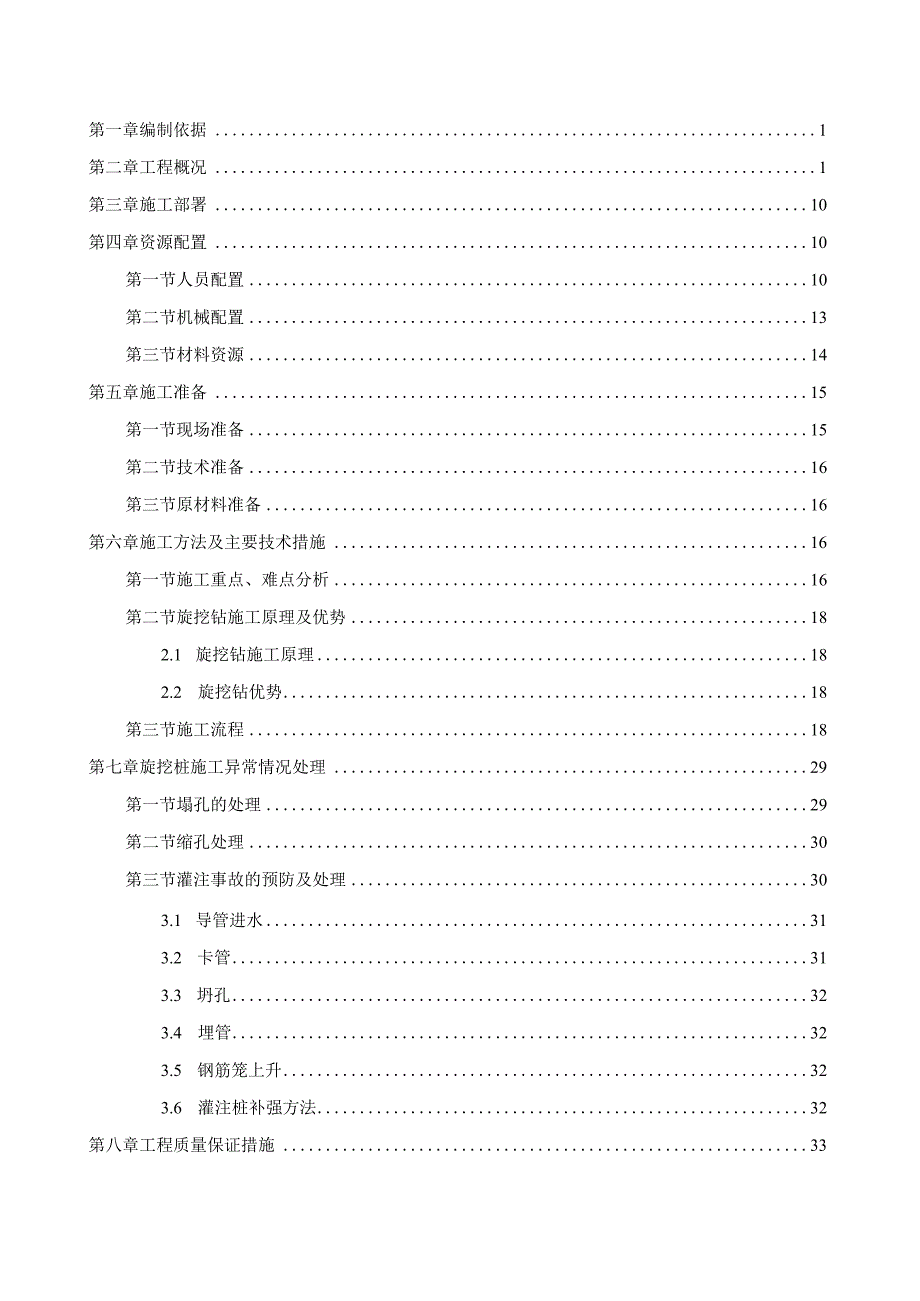

1、第一章编制依据1第二章工程概况1第三章施工部署10第四章资源配置10第一节人员配置10第二节机械配置13第三节材料资源14第五章施工准备15第一节现场准备15第二节技术准备16第三节原材料准备16第六章施工方法及主要技术措施16第一节施工重点、难点分析16第二节旋挖钻施工原理及优势182.1 旋挖钻施工原理182.2 旋挖钻优势18第三节施工流程18第七章旋挖桩施工异常情况处理29第一节塌孔的处理29第二节缩孔处理30第三节灌注事故的预防及处理303.1 导管进水313.2 卡管313.3 坍孔323.4 埋管323.5 钢筋笼上升323.6 灌注桩补强方法32第八章工程质量保证措施33第一节

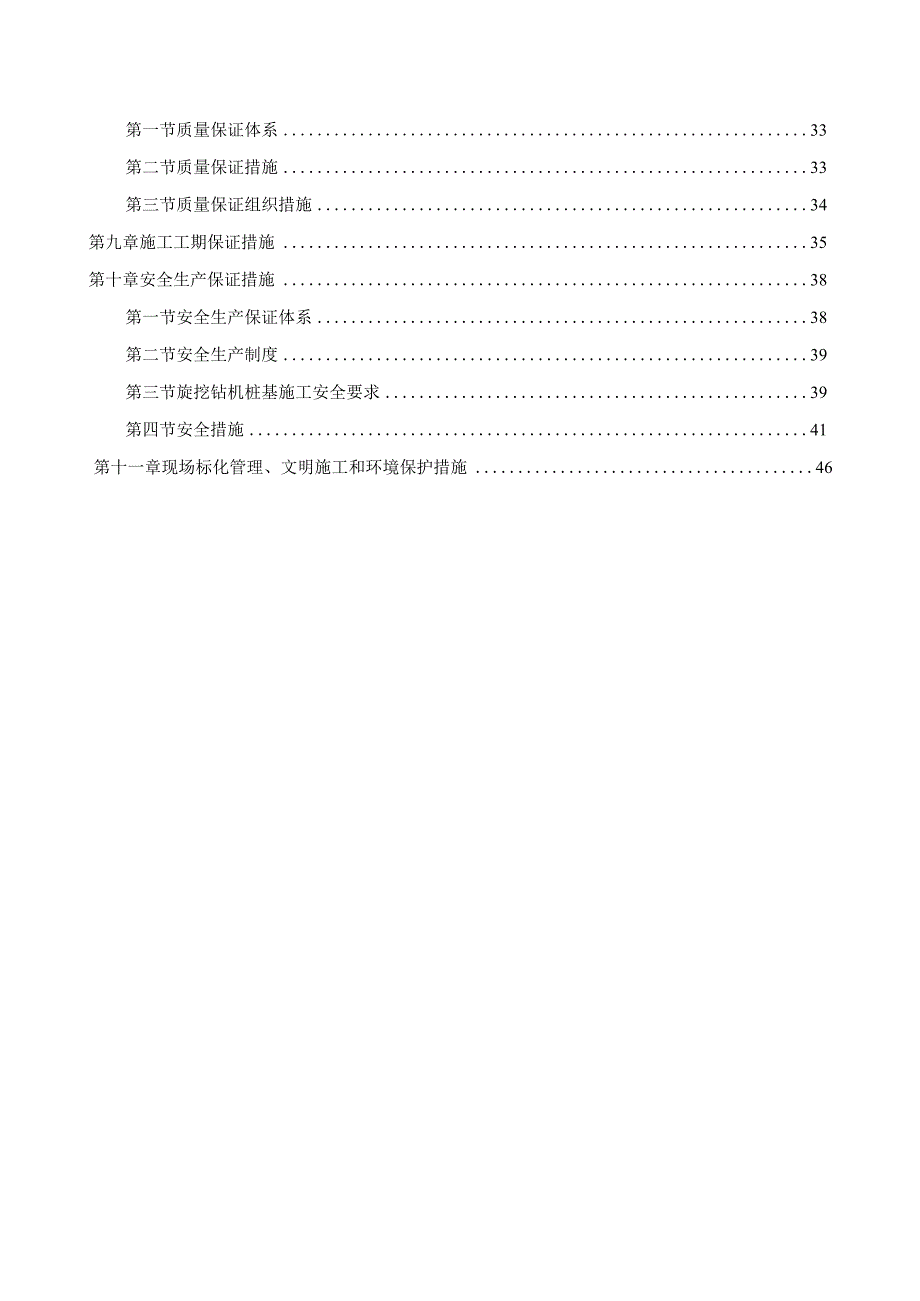

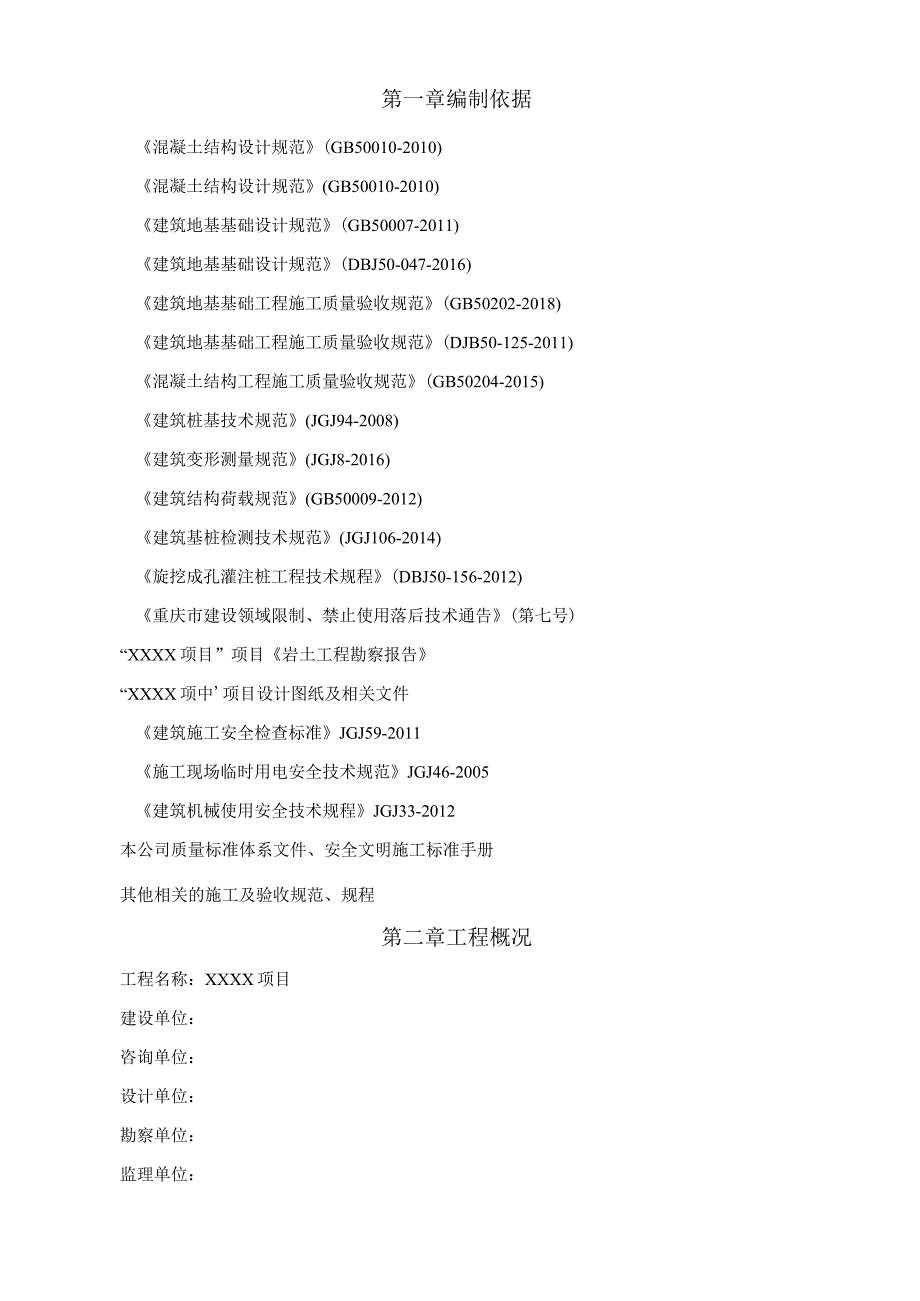

2、质量保证体系33第二节质量保证措施33第三节质量保证组织措施34第九章施工工期保证措施35第十章安全生产保证措施38第一节安全生产保证体系38第二节安全生产制度39第三节旋挖钻机桩基施工安全要求39第四节安全措施41第十一章现场标化管理、文明施工和环境保护措施46第一章编制依据混凝土结构设计规范(GB50010-2010)混凝土结构设计规范(GB50010-2010)建筑地基基础设计规范(GB50007-2011)建筑地基基础设计规范(DBJ50-047-2016)建筑地基基础工程施工质量验收规范(GB50202-2018)建筑地基基础工程施工质量验收规范(DJB50-125-2011)混凝土
3、结构工程施工质量验收规范(GB50204-2015)建筑桩基技术规范(JGJ94-2008)建筑变形测量规范(JGJ8-2016)建筑结构荷载规范(GB50009-2012)建筑基桩检测技术规范(JGJ106-2014)旋挖成孔灌注桩工程技术规程(DBJ50-156-2012)重庆市建设领域限制、禁止使用落后技术通告(第七号)“XXXX项目”项目岩土工程勘察报告“XXXX项中项目设计图纸及相关文件建筑施工安全检查标准JGJ59-2011施工现场临时用电安全技术规范JGJ46-2005建筑机械使用安全技术规程JGJ33-2012本公司质量标准体系文件、安全文明施工标准手册其他相关的施工及验收规范
4、、规程第二章工程概况工程名称：XXXX项目建设单位：咨询单位：设计单位：勘察单位：监理单位：施工单位：工程地址：项目概况：本工程位于重庆XXXX区，拟建工程场地呈长方形，长轴方向为北-南向，基坑边坡开挖后形成基坑临时边坡高520m,采用锚杆式挡墙及喷浆钢筋网片边坡支护。建筑高度：12#楼为136.1m,13#楼为112.1m,14号楼为76.35m,15#楼为84.45m,16#楼为98.45m,（正负零至混凝土屋面滴水处），地上：12#楼44层，层高为3m、6m及8.1m；13#楼36层，层高为3m、6m及8.1m；14#楼23层,层高为3.3m、6.6m及8.1m；15#楼24层，层高为3
5、.5m7.0m及8.1m；16#楼28层，层高为3.5m、7.0m及8.1m；（不含机房层）；地下：4层（局部5层），层高为3.9m及4.2m。地下五层均为车库及功能性用房，正负零以上一层开始均为住宅，12#、13#楼单层建筑面积约852平方，每层五户，每栋楼电梯4台；14#楼单层建筑面积约619平方，每层二户，每栋楼电梯3台；15#、16#楼单层建筑面积约825平方，每层二户，每栋楼电梯3台；17#楼单层建筑面积约450平方，为物管、消防配套用房；18#楼吊5层，总建筑面积约10580平方为商业用房；19#楼地下1层，总建筑面积约81平方为垃圾站用房；D1#楼地下车库4层（局部5层），总建筑
6、面积约48575平方；。本工程属于大底盘多塔结构，车库南北向长约163米，东西向长约114米，整个地下室按设计要求设置纵横向后浇带12道，设永久性沉降缝。（后浇带的施工详见专项施工方案）1、结构体系（1）基础：塔楼：本工程主要采用人工挖孔桩、机械成孔灌注桩基础、独立柱基、筏板基础及墙下条形基础，基础持力层为中等风化泥岩。裙房、地库及商业：独立柱基、桩基础、墙下条形基础及钢筋混凝土侧墙基础均为C30,集水坑为C30,基础垫层为C20.（2）主体：塔楼采用剪力墙体系，裙房及地下车库采用框架结构体系。2、抗震等级框架结构四级，13#-16#楼剪力墙结构三级，12#楼剪力墙结构二级，14#、15#、1
7、6#楼存在局部高位转换，框支框架及相关范围内剪力墙抗震等级为一级（二级）。3、建筑项目主要特征本工程结构设计使用年限为50年；设计基准期50年；建筑结构的安全等级为二级；地基基础设计等级为甲级；建筑抗震设防类别为标准设防类（丙类）；抗震设防基本烈度为6度，设计基本地震加速度值为0.05g,设计地震分组为第一组；建筑防火分类为一类，耐火等级为一级；混凝土结构的环境类别的要求：埋入土层的地下室及室外露天环境为二（a）类，其它为一类；地下室防水等级为一级；人防设计为无人防；设计0.00Om标高所对应的绝对标高值12号楼为251.700、13号楼为250.900m、14号楼为251.250、15号楼为
8、251.600、16号楼为252.300。现场照片桩基概况：旋挖成孔将覆盖13#、14#、16#、商业、地下车库等所有桩基，其中机械不能施工部分将采用人工挖孔（主要在12#、15#楼及之间对应范围车库和商业）；现现场13#、14#楼场地已经具备孔桩基础施工条件，该部分共156根旋挖灌注桩，12#、15#、16#、商业、地下车库等基础设计图未下发其设计桩径为120Omm、140Omm、1600mm、2000mm2500mm五种桩径，12#、15#、16#、商业、地下车库等基础设计图未下发，设计基础持力层为中风化泥岩，中等风化带泥岩天然单轴抗压强度标准值为7.3MPa,其地基承载力特征值fak=1
9、603kpa,中等风化带砂岩饱和单轴抗压强度标准值为20.47MPa,地基承载力特征值fak=7164kpa,桩芯碎强度等级为C30,桩筋保护层厚度为50mm；根据地勘报告桩基深度约在IOm-20m,根据首桩试验数据反应，桩基进入岩层表面后单轴抗压强度不能达到设计要求，需进入岩层约2.058m才能达到，即将在后期将以进入岩层2.058m后算入嵌岩，设计要求嵌岩深度为3m-9m不等。13#楼基础平面布置图及桩基明细表桩基明细表梯号*IWd(mm)D(mm)c(mm)(mm)N3000526442005886，60006508S划LA1400140022?1418350071651335M(K)2
10、2?14-?84900三函ZEr一W,1.400140022?14-?85600860413*ZJfiI*111*M13-ZE9A20002030?悟6000a：4mc30.14#楼基础平面布置图?至第-?第）XJl：?O?：C30a?号?型?尺寸d(mm!D(mm)c(mm柱期睇4260354956888?-?16#楼基础平面布置图及桩基明细表15#楼基础平面布置图及桩基明细表w15泰而.BAXTJ基础明细表25003000350040004500号(mm)豺册版H(mm)(mmjTJl?面(800)10001000TJ2?平面(IoOO)10001000TJS?帆1200)11001100
11、TJ4?1400)12001200TJ5?平面(1500)15001500过1津中胎椽梅均未计志上下董即睡2.病皤#，豺阑垢叔推生斥备版U琳IR受力象4.豺H二辕物HL工程地质概况、水文条件：场地已进行整平施工，地形坡度总体平缓，局部人工堆填形边坡，坡角约30。40。，现状稳定。场地内水电气等设施已拆除，地表被第四系人工填土层覆盖。场地平整13#、14#为237.00m,商业部分场平标高为235.10m。场地周边无地表水。场地内大约在5m开始出现地下水，在地下水位置出现淤泥，淤泥深度不稳定。针对此部分我司将采用C20素混凝士进行回填后继续施工。地质构造场地区域地质构造属南温泉背斜西翼，岩层呈单
12、斜产出。根据附近基岩露头观测，岩层产状：倾向270280。，倾角2328。，场地内岩层优势产状276。N25。岩层层间结合很差，属硬性结构面。拟建场地内岩体中主要发育2组构造裂隙，岩体多呈块状结构。区内未发现断层，地质构造简单。I组裂隙：产状192。/78。，裂面略微弯曲，泥质充填，延伸27.5m,间距4.5m,裂隙呈闭合状，结合程度差，属于硬性结构面；II组裂隙：产状110。/65。，裂面略微弯曲，泥质充填，延伸l503.0m,间距L03.5m,裂隙呈闭合状，结合程度差，属于硬性结构面。按照岩土工程勘察规范（GB50021-2001）（2009版）附录A表A.0.4判定岩体属块层状结构。地层
13、岩性在本次勘察钻探深度范围内揭露地层为第四系全新统的素填土和下伏侏罗系中统沙溪庙组砂、泥岩组成。现将各岩土层工程特征自上而下（从新到老）分述如下：（1）土层：第四系全新统素填土（Q4ml）：杂色。由砂粒、砂岩泥岩碎块石、粘粒及少部分建筑、生活垃圾组成。硬质物粒径为1050mm,最大粒径可达600mm,含量为1530%松散.稍密。受整平施工影响，填土厚度变化较大，最厚处为14.0Om（ZY37）0场地南东侧下部填土填龄大于5年，场地内大部分填土为新近抛填形成，该层分布于场地大部分区域。（2）基岩：侏罗系中统沙溪庙组（J2s）泥岩（J2s）:紫红色。由粘土矿物组成。泥质结构，中厚厚层状构造，局部夹有条带状或斑状砂质。强风化岩体质软，岩芯呈碎块状，中等风化岩体岩芯呈柱状，较完整，节长530cm,质硬，强度较高，该层分布于整个场地。砂岩（J2s）：浅灰褐黄色。由石英、长石、云母及暗色矿物组成。含粉砂质及泥质较高，中细粒结构，中厚厚层状构造，泥质粉砂泥质胶结。强风化层岩体破碎，岩芯质较软，强度较低，中等风化层岩体较完整，岩芯呈柱状，节长535cm,质硬。该层分布于整个场地。按岩土工程勘察规范（GB50021-2001）（2009年版）规范结合重庆地区经验，将场地钻探深度范围内的基岩划分为强风化带和中等风化带。强风化带：岩芯破碎，多呈块状、碎块状，风化裂
