1、施工工艺墙面干挂石材来源：家装网发布日期：2009-03-24点击率：2040编辑：tiantian已有人对该文章发表评论所属标签：施工交底墙面施工一、墙面干挂石材的作业条件1、构造经检查和验收，隐检、预检手续已办理，水电、通风、设备安装施工完毕。2、石板按设计图纸的规格、品种、质量标准、物理力学性能、数量备料，并进展外表处理工作。3、外门窗已安装完毕，经检验符合规定的质量标准。4、已备好不锈钢锚固件、嵌固胶、密封胶、胶枪、泡沫塑料条及手持电开工具等。5、对施工操作者进展技术交底，应强调技术措施、质量标准和成品保护。6、先做样板，经质检部门自检，报业主和设计鉴定合格后，方可组织人员进展大面积施
2、工。二、墙面干挂石材的施工工艺1、验收石材：验收石材要专人负责管理，要按设计要求认真检查石材规格、型号是否正确，与料单是否相符，如发现颜色明显不一致的要单独码放，以便退还厂家。2、搭设脚手架：采用钢管扣件搭设双排脚手架，要求立杆距墙面净距不小于50Onmb短横杆距墙面净距不小于300mm,架体与主体构造连接锚固结实，架子上下满铺跳板，外侧设置安全防护网。3、测量放线：先将要干挂石材的墙面、柱面、门窗套用特制大线坠或经纬仪从上至下找出垂直。同时应该考虑石材厚度及石材内皮距构造外表的间距，一般以6080mm为宜。根据石材的高度用水准仪测定水平线并标注在墙上，一般板缝为6IOmjno弹线要从外墙饰面

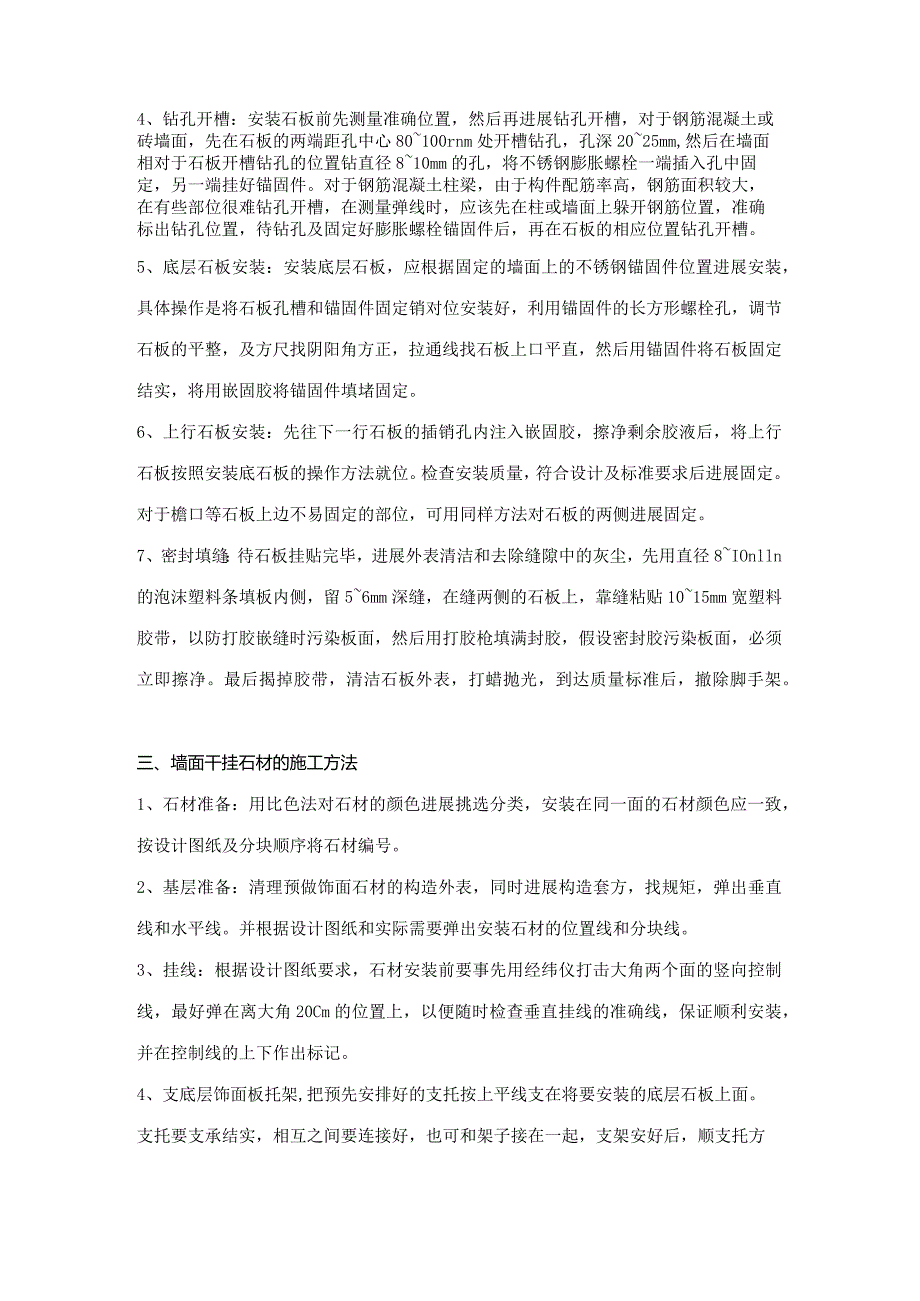

3、中心向两侧及上下分格，误差要匀开。4、钻孔开槽：安装石板前先测量准确位置，然后再进展钻孔开槽，对于钢筋混凝土或砖墙面，先在石板的两端距孔中心80100rnm处开槽钻孔，孔深2025mm,然后在墙面相对于石板开槽钻孔的位置钻直径810mm的孔，将不锈钢膨胀螺栓一端插入孔中固定，另一端挂好锚固件。对于钢筋混凝土柱梁，由于构件配筋率高，钢筋面积较大，在有些部位很难钻孔开槽，在测量弹线时，应该先在柱或墙面上躲开钢筋位置，准确标出钻孔位置，待钻孔及固定好膨胀螺栓锚固件后，再在石板的相应位置钻孔开槽。5、底层石板安装：安装底层石板，应根据固定的墙面上的不锈钢锚固件位置进展安装，具体操作是将石板孔槽和锚固件
4、固定销对位安装好，利用锚固件的长方形螺栓孔，调节石板的平整，及方尺找阴阳角方正，拉通线找石板上口平直，然后用锚固件将石板固定结实，将用嵌固胶将锚固件填堵固定。6、上行石板安装：先往下一行石板的插销孔内注入嵌固胶，擦净剩余胶液后，将上行石板按照安装底石板的操作方法就位。检查安装质量，符合设计及标准要求后进展固定。对于檐口等石板上边不易固定的部位，可用同样方法对石板的两侧进展固定。7、密封填缝：待石板挂贴完毕，进展外表清洁和去除缝隙中的灰尘，先用直径8IOnlln的泡沫塑料条填板内侧，留56mm深缝，在缝两侧的石板上，靠缝粘贴1015mm宽塑料胶带，以防打胶嵌缝时污染板面，然后用打胶枪填满封胶，假
5、设密封胶污染板面，必须立即擦净。最后揭掉胶带，清洁石板外表，打蜡抛光，到达质量标准后，撤除脚手架。三、墙面干挂石材的施工方法1、石材准备：用比色法对石材的颜色进展挑选分类，安装在同一面的石材颜色应一致，按设计图纸及分块顺序将石材编号。2、基层准备：清理预做饰面石材的构造外表，同时进展构造套方，找规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。3、挂线：根据设计图纸要求，石材安装前要事先用经纬仪打击大角两个面的竖向控制线，最好弹在离大角20Cm的位置上，以便随时检查垂直挂线的准确线，保证顺利安装，并在控制线的上下作出标记。4、支底层饰面板托架,把预先安排好的支托按

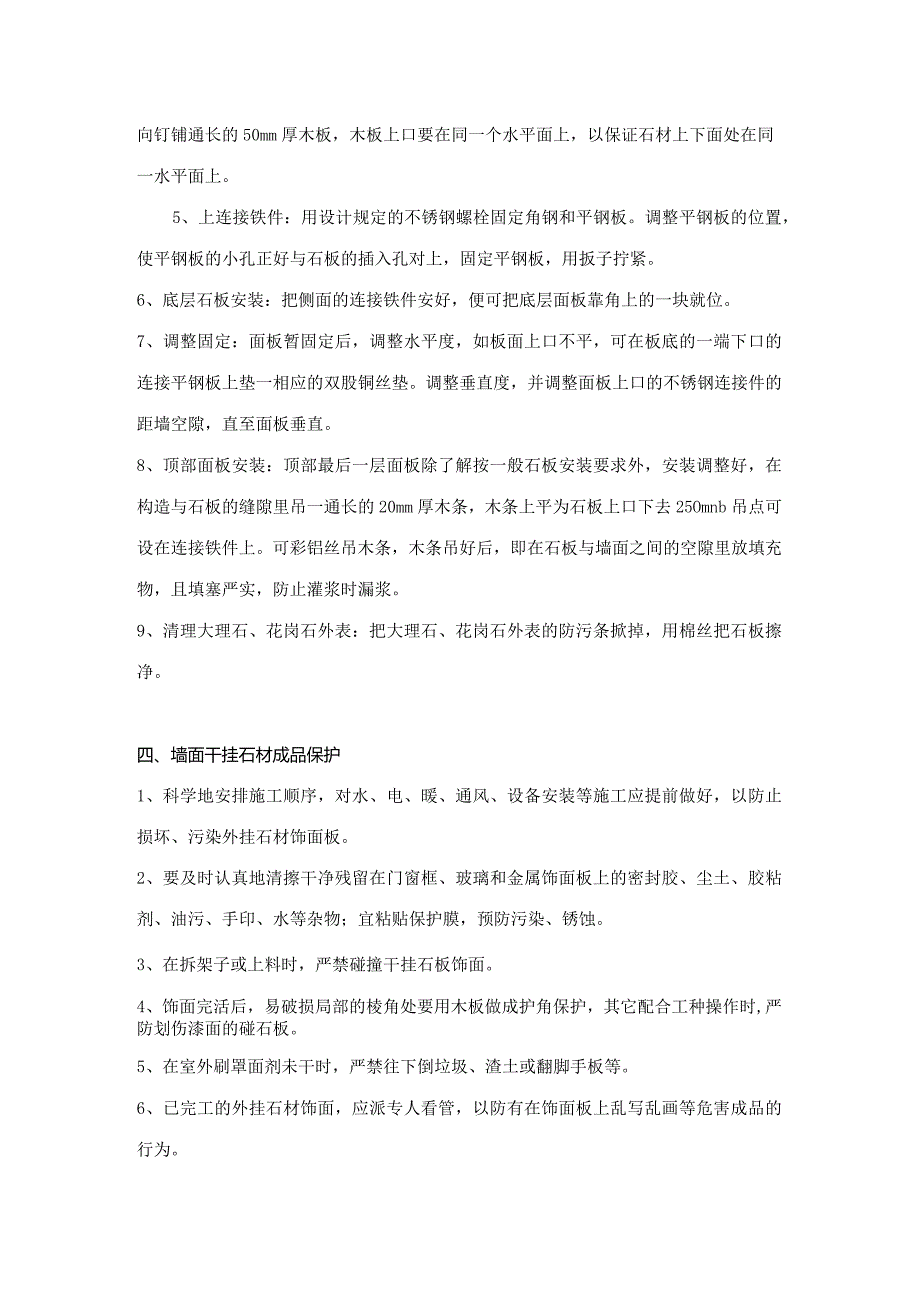

6、上平线支在将要安装的底层石板上面。支托要支承结实，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向钉铺通长的50mm厚木板，木板上口要在同一个水平面上，以保证石材上下面处在同一水平面上。5、上连接铁件：用设计规定的不锈钢螺栓固定角钢和平钢板。调整平钢板的位置，使平钢板的小孔正好与石板的插入孔对上，固定平钢板，用扳子拧紧。6、底层石板安装：把侧面的连接铁件安好，便可把底层面板靠角上的一块就位。7、调整固定：面板暂固定后，调整水平度，如板面上口不平，可在板底的一端下口的连接平钢板上垫一相应的双股铜丝垫。调整垂直度，并调整面板上口的不锈钢连接件的距墙空隙，直至面板垂直。8、顶部面板安装：
7、顶部最后一层面板除了解按一般石板安装要求外，安装调整好，在构造与石板的缝隙里吊一通长的20mm厚木条，木条上平为石板上口下去25Omnb吊点可设在连接铁件上。可彩铝丝吊木条，木条吊好后，即在石板与墙面之间的空隙里放填充物，且填塞严实，防止灌浆时漏浆。9、清理大理石、花岗石外表：把大理石、花岗石外表的防污条掀掉，用棉丝把石板擦净。四、墙面干挂石材成品保护1、科学地安排施工顺序，对水、电、暖、通风、设备安装等施工应提前做好，以防止损坏、污染外挂石材饰面板。2、要及时认真地清擦干净残留在门窗框、玻璃和金属饰面板上的密封胶、尘土、胶粘剂、油污、手印、水等杂物；宜粘贴保护膜，预防污染、锈蚀。3、在拆架子
8、或上料时，严禁碰撞干挂石板饰面。4、饰面完活后，易破损局部的棱角处要用木板做成护角保护，其它配合工种操作时,严防划伤漆面的碰石板。5、在室外刷罩面剂未干时，严禁往下倒垃圾、渣土或翻脚手板等。6、已完工的外挂石材饰面，应派专人看管，以防有在饰面板上乱写乱画等危害成品的行为。7、施工本卷须知8、颜色不一：为了防止出现外饰面石材颜色不一致，施工时应事先对石材板进展认真的挑选和试拼。9、线角不直、缝格不匀：为防止线角不顺直，缝隙格不匀不直，施工前应认真按设计图纸尺寸核对构造施工实际尺寸，分段分块弹线要准确细致，并经常拉水平线和吊垂直线检查校正。五、墙面干挂石材的质量标准（一）主控工程1、石材墙面工程所
9、用材料的品种、规格、性能和等级，应符合设计要求及国家现行产品标准和工程技术标准的规定。2、石材墙面的造型、立面分格、颜色、光泽、花纹和图案应符合要求。3、石材孔、槽的数量、深度、位置、尺寸应符合设计要求。墙角的连接节点应符合设计要求和技术标准的规定。（二）一般工程1、石材墙面外表应平整、干净，无污染、缺损和裂痕。颜色和花纹应协调一致，无明显色差，无明显修痕。2、石材接缝应横平竖直、宽窄均匀；阴阳角石板压向应正确，板边合缝应顺直；凹凸线出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘应整齐。3、石材饰面板安装的允许偏差应符合?建筑装饰装修工程质量验收标准?表8.2.9的规定：立面垂直度：2nm外表平整度：2mm阴阳角方正：2m接缝直线度：2mm墙裙、勒脚上口直线度：2mm接缝上下差：O.5mm接缝宽度：InIm
