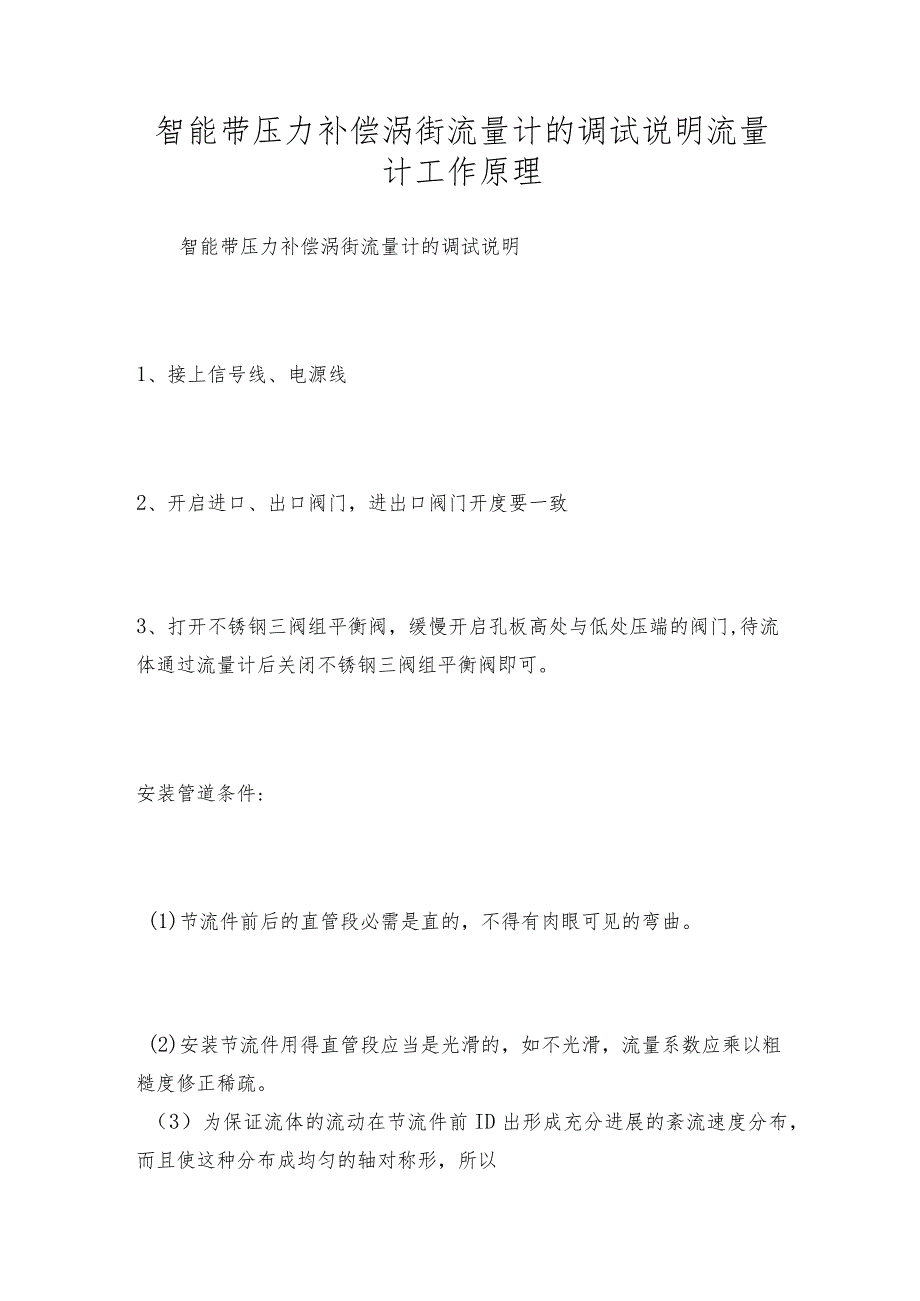

1、智能带压力补偿涡街流量计的调试说明流量计工作原理智能带压力补偿涡街流量计的调试说明1、接上信号线、电源线2、开启进口、出口阀门，进出口阀门开度要一致3、打开不锈钢三阀组平衡阀，缓慢开启孔板高处与低处压端的阀门,待流体通过流量计后关闭不锈钢三阀组平衡阀即可。安装管道条件:(1)节流件前后的直管段必需是直的，不得有肉眼可见的弯曲。(2)安装节流件用得直管段应当是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。（3）为保证流体的流动在节流件前ID出形成充分进展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1）直管段必需是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有确定的圆度指标。

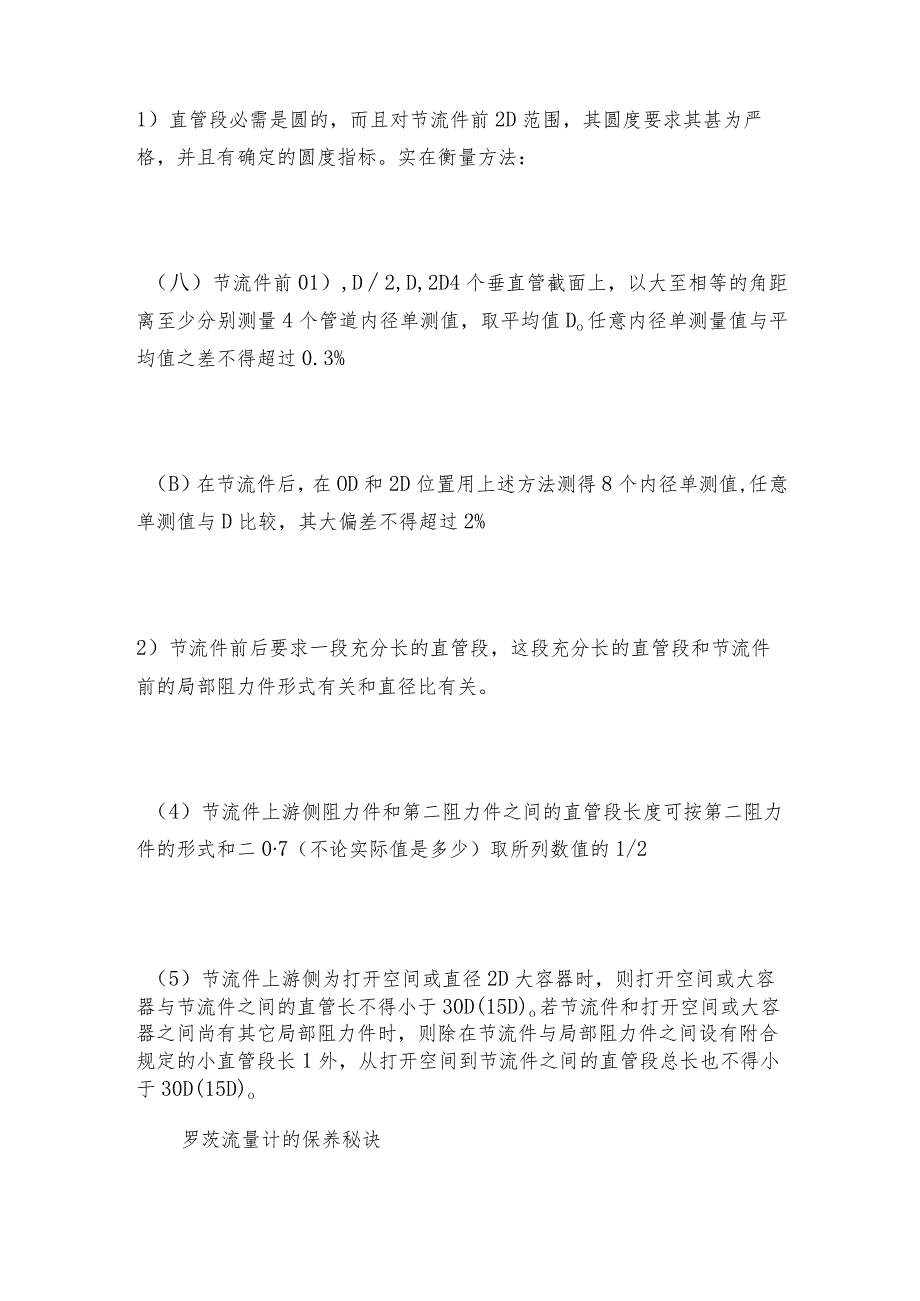

2、实在衡量方法：（八）节流件前01）,D2,D,2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值Do任意内径单测量值与平均值之差不得超过0.3%（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值,任意单测值与D比较，其大偏差不得超过2%2）节流件前后要求一段充分长的直管段，这段充分长的直管段和节流件前的局部阻力件形式有关和直径比有关。（4）节流件上游侧阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和二07（不论实际值是多少）取所列数值的1/2（5）节流件上游侧为打开空间或直径2D大容器时，则打开空间或大容器与节流件之间的直管长不得小于30D(1

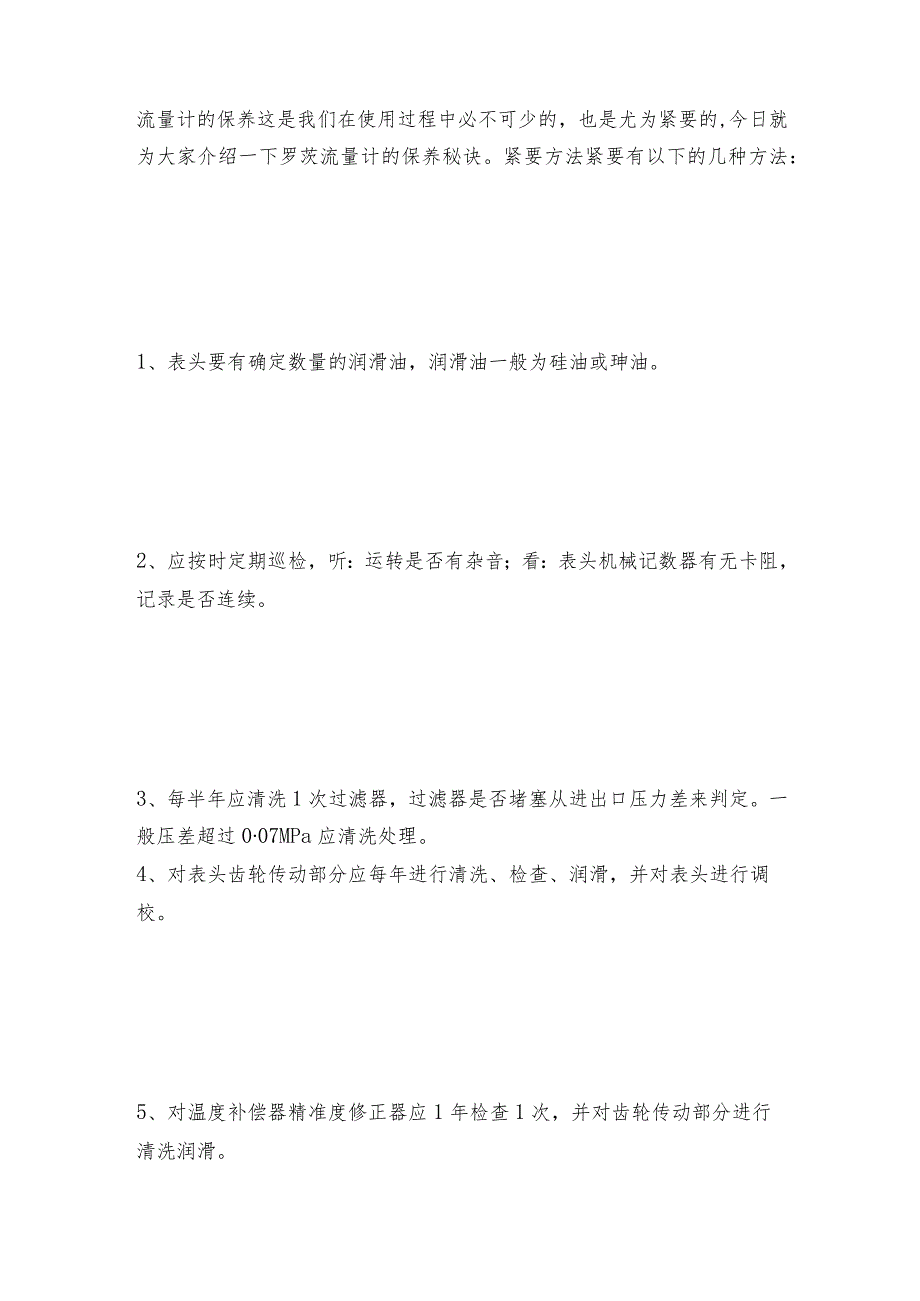

3、5D)o若节流件和打开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合规定的小直管段长1外，从打开空间到节流件之间的直管段总长也不得小于30D(15D)o罗茨流量计的保养秘诀流量计的保养这是我们在使用过程中必不可少的，也是尤为紧要的,今日就为大家介绍一下罗茨流量计的保养秘诀。紧要方法紧要有以下的几种方法：1、表头要有确定数量的润滑油，润滑油一般为硅油或珅油。2、应按时定期巡检，听：运转是否有杂音；看：表头机械记数器有无卡阻，记录是否连续。3、每半年应清洗1次过滤器，过滤器是否堵塞从进出口压力差来判定。一般压差超过007MPa应清洗处理。4、对表头齿轮传动部分应每年进行
4、清洗、检查、润滑，并对表头进行调校。5、对温度补偿器精准度修正器应1年检查1次，并对齿轮传动部分进行清洗润滑。6、在流量计规定范围内使用，不得超限；超载20%不得过30分钟,否则会降低计量精准度。7、勿使流体倒流，现场显示器的指针或计数器的字轮反转说明倒流,应认真检查以免事故发生。8、过滤网应用40或60目/英寸的不锈钢丝网。9、应检查磁性密封联轴器或机械密封联轴器传动和磁性情况，查磁场强度是否够，不够应适时更新磁钢。10、启用前应首先缓慢开启旁通阀然后打开流量计入口阀，再打开出口阀，打开出口阀同时确定要紧密凝视流量计指针的移动速度，正常工作后，再关闭旁通阀，如显现异常，应立刻打开旁通阀，同时关闭出入口阀，进行检查处理。11、新安管路或检修后，投用一天后，必需打开过滤器清除杂质。正常使用时，轻质油半年、重油3个月，必需清洗过滤器1次，严禁使用蒸汽吹扫流量计。12、更换石墨轴承时，对DN50的流量计，间隙最大不超过O.1mm；对DN150的流量计，间隙最大不超过0.2mm；对上、下盖与转子的间隙和转子与计量箱内腔的间隙最大值应不超过0.15mm。13、维护保养拆卸时，对紧要部件应做好标记以免装错。
