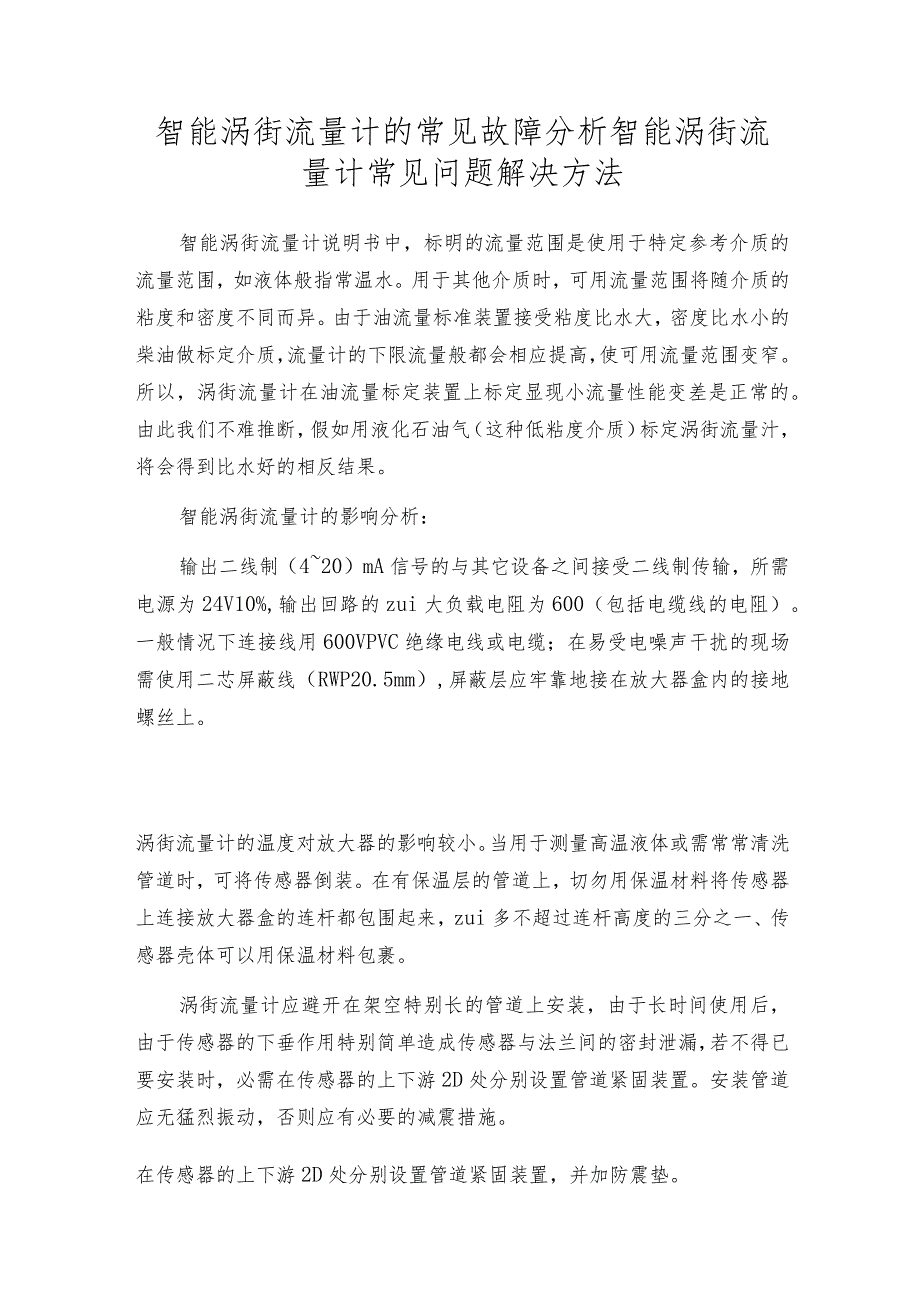

1、智能涡街流量计的常见故障分析智能涡街流量计常见问题解决方法智能涡街流量计说明书中，标明的流量范围是使用于特定参考介质的流量范围，如液体般指常温水。用于其他介质时，可用流量范围将随介质的粘度和密度不同而异。由于油流量标准装置接受粘度比水大，密度比水小的柴油做标定介质，流量计的下限流量般都会相应提高，使可用流量范围变窄。所以，涡街流量计在油流量标定装置上标定显现小流量性能变差是正常的。由此我们不难推断，假如用液化石油气（这种低粘度介质）标定涡街流量汁，将会得到比水好的相反结果。智能涡街流量计的影响分析：输出二线制（420）mA信号的与其它设备之间接受二线制传输，所需电源为24V10%,输出回路的z
2、ui大负载电阻为600（包括电缆线的电阻）。一般情况下连接线用600VPVC绝缘电线或电缆；在易受电噪声干扰的现场需使用二芯屏蔽线（RWP20.5mm）,屏蔽层应牢靠地接在放大器盒内的接地螺丝上。涡街流量计的温度对放大器的影响较小。当用于测量高温液体或需常常清洗管道时，可将传感器倒装。在有保温层的管道上，切勿用保温材料将传感器上连接放大器盒的连杆都包围起来，zui多不超过连杆高度的三分之一、传感器壳体可以用保温材料包裹。涡街流量计应避开在架空特别长的管道上安装，由于长时间使用后，由于传感器的下垂作用特别简单造成传感器与法兰间的密封泄漏，若不得已要安装时，必需在传感器的上下游2D处分别设置管道紧

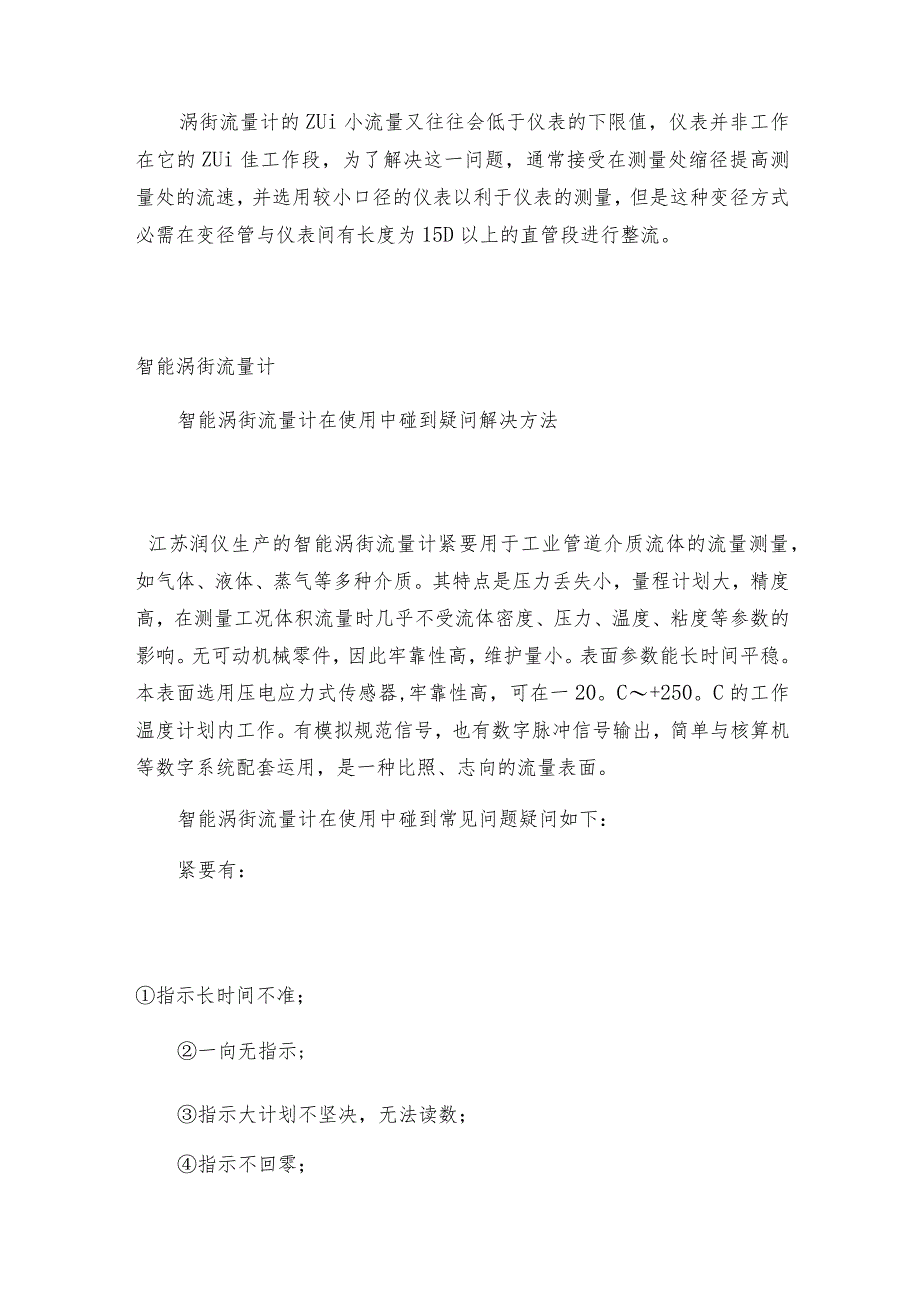

3、固装置。安装管道应无猛烈振动，否则应有必要的减震措施。在传感器的上下游2D处分别设置管道紧固装置，并加防震垫。涡街流量计的ZUi小流量又往往会低于仪表的下限值，仪表并非工作在它的ZUi佳工作段，为了解决这一问题，通常接受在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必需在变径管与仪表间有长度为15D以上的直管段进行整流。智能涡街流量计智能涡街流量计在使用中碰到疑问解决方法江苏润仪生产的智能涡街流量计紧要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力丢失小，量程计划大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度

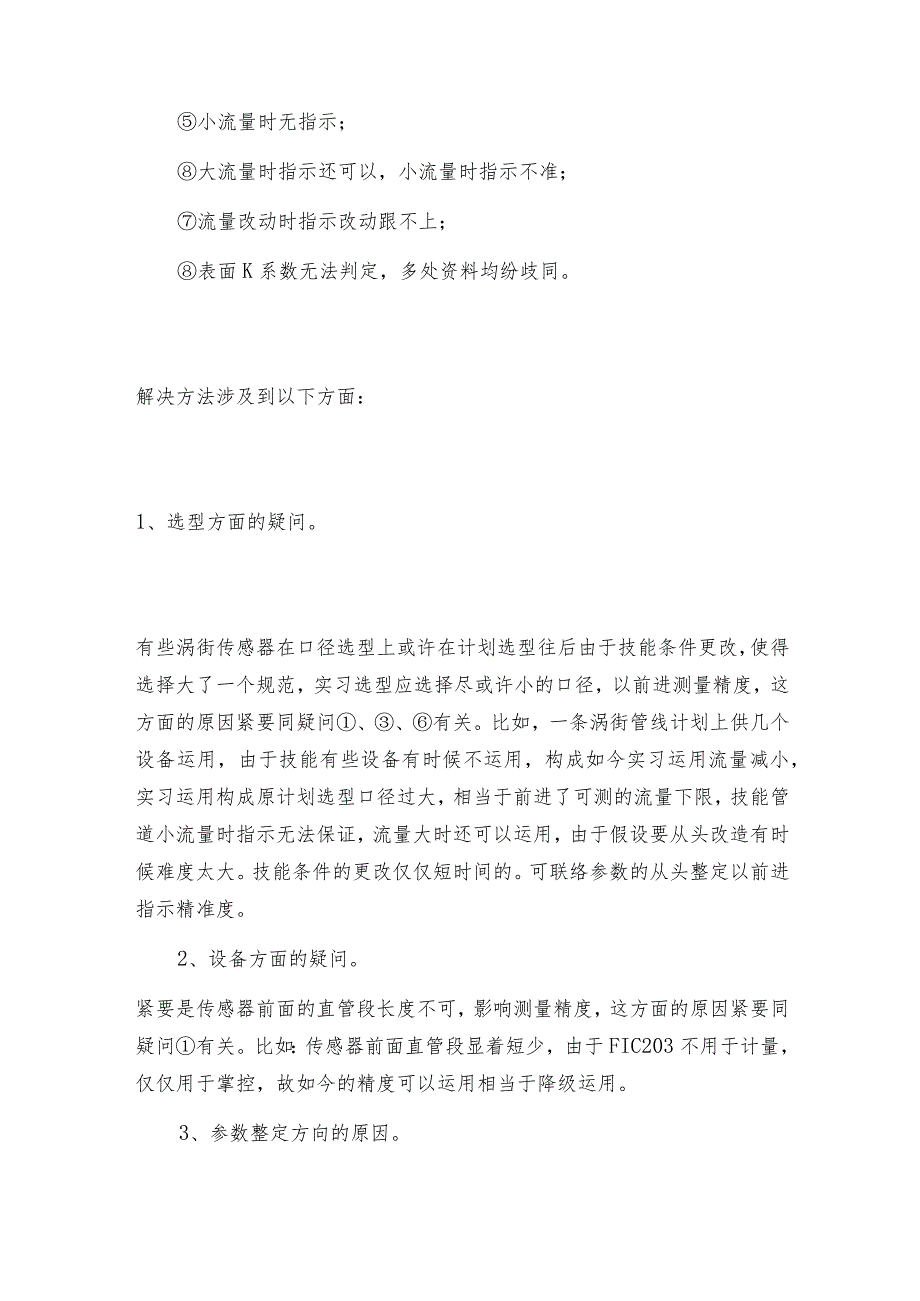

4、等参数的影响。无可动机械零件，因此牢靠性高，维护量小。表面参数能长时间平稳。本表面选用压电应力式传感器,牢靠性高，可在一20。C+250。C的工作温度计划内工作。有模拟规范信号，也有数字脉冲信号输出，简单与核算机等数字系统配套运用，是一种比照、志向的流量表面。智能涡街流量计在使用中碰到常见问题疑问如下：紧要有：指示长时间不准；一向无指示;指示大计划不坚决，无法读数；指示不回零；小流量时无指示；大流量时指示还可以，小流量时指示不准；流量改动时指示改动跟不上；表面K系数无法判定，多处资料均纷歧同。解决方法涉及到以下方面：1、选型方面的疑问。有些涡街传感器在口径选型上或许在计划选型往后由于技能条件更
5、改，使得选择大了一个规范，实习选型应选择尽或许小的口径，以前进测量精度，这方面的原因紧要同疑问、有关。比如，一条涡街管线计划上供几个设备运用，由于技能有些设备有时候不运用，构成如今实习运用流量减小，实习运用构成原计划选型口径过大，相当于前进了可测的流量下限，技能管道小流量时指示无法保证，流量大时还可以运用，由于假设要从头改造有时候难度太大。技能条件的更改仅仅短时间的。可联络参数的从头整定以前进指示精准度。2、设备方面的疑问。紧要是传感器前面的直管段长度不可，影响测量精度，这方面的原因紧要同疑问有关。比如：传感器前面直管段显着短少，由于FIC203不用于计量，仅仅用于掌控，故如今的精度可以运用相
6、当于降级运用。3、参数整定方向的原因。由于参数差错，致使表面指示有误。参数差错使得二次表面满度频率核算差错，这方面的原因紧要同疑问、有关。满度频率相差不多的使得指示长时间不准，实习满度频率大干核算的满度频率的使得指示大计划不坚决，无法读数，而资料上参数的纷歧同性又影响了参数的终归判定，终归通过从头标定联络相互比照判定了参数,处理了这一疑问。4、二次表面缺点。这有些缺点较多，包含：一次表面电路板有断线的当地，量程设定有单个位显现坏，K系数设定有单个位显现坏，使得无法判定量程设定以及K系数设定，这有些原因紧要向疑问、有关。通过批改相应的缺点，疑问得以处理。5、四路线路联接疑问。有些回路表面上看线路
7、联接极好，细心检查，有的接头实习已松动构成回路间断，有的接头虽联接很紧但由于副线疑问紧固螺钉却紧固在了线皮上，也使得回路间断，这有些原因紧要同疑问有关。处理了相应的线路疑问，存在的疑问也相应处理。6、二次表面与后续表面的联接疑问。由于后续表面的疑问或许由于后续表面的维护和修理，使得二次表面的mA输出回路间断，对于这类型的二次表面来说，这有些原因紧要同疑问有关。尤其是对于后续的记录仪，在记录仪长时间损坏无法批改的情况下，确定要留心短接二次表面的输出。7、由于二次表面平轴电缆缺点构成回路一向无指示。由于长时间工作，再加上遭到尘埃的影响，构成平轴电缆缺点，通过清洗或许更换平轴电线，疑问得以处理。8、
8、对于疑问紧要是由于二次表面显现表头线圈固定螺丝松，构成表头下沉，指针与表壳抵触大，动作不灵，通过调整表头并从头固定，疑问相应处理。9、运用环境疑问。尤其是设备在地井中的传感器有些，由于环境湿度大，构成线路板受潮，这有些原因紧要同疑问、有关。通过相应的技改方法，对有些环境湿度大的传感器从头作了把探头有些与改换有些分别处理，改用了分别型传感器，故善了工作环境，日前这有些表面工作杰出。10、由于现场调校欠好，或许由于调校往后的实习情况的再更改。由于现场振动噪声平衡调整以及灵敏度调整欠好。或许由于调整往后工作一段时间往后现场情况的再更改，构成指示疑问、这有些原因紧要同疑问、有关。运用示波器，加上联络技
9、能工作情况，从头调整。11、对于疑问之所以独自提出，是以于这一疑问长时间影响了疑问的分析处理，由于东方化工厂不具有K系数标定条件，K系数只能依据厂家供应的资料，由于厂家本身的一些更改，构成供应的几处资料上K系数不一致，影响了疑问处理。通过找寻条件从头标定，或许通过重复的批改比照，终归才判定了共同的表面参数。智能涡街流量计紧要存在问题及其解决方法:智能涡街流量计紧要存在的问题紧要有：指示长期不准；始终无指示；指示大范围波动，无法读数；指示不回零；小流量时无指示；大流量时指示还可以，小流量时指示不准；流量变化时指示变化跟不上；仪表K系数无法确定，多处资料均不一致。涡街流量计分析及解决方法总结引起这
10、些问题的紧要原因，紧要涉及到以下方面:1、选型方面的问题。有些涡街传感器在口径选型上或者在设计选型之后由于工艺条件变动，使得选择大了一个规格，实际选型应选择尽可能小的口径，以提高测量精度，这方面的原因紧要同问题、有关。比如，一条涡街管线设计上供几个设备使用，由于工艺部分设备有时候不使用，造成目前实际使用流量减小，实际使用造成原设计选型口径过大，相当于提高了可测的流量下限，工艺管道小流量时指示无法保证，流量大时还可以使用，由于假如要重新改造有时候难度太大.工艺条件的变动只是临时的。可结合参数的重新整定以提高指示精准度。2、安装方面的问题。紧要是传感器前面的直管段长度不够，影响测量精度，这方面的原
11、因紧要同问题有关。比如：传感器前面直管段明显不足，由于FIC203不用于计量，仅仅用于掌控，故目前的精度可以使用相当于降级使用。3、参数整定方向的原因。由于参数错误，导致仪表指示有误.参数错误使得二次仪表满度频率计算错误，这方面的原因紧要同问题、有关。满度频率相差不多的使得指示长期不准，实际满度频率大干计算的满度频率的使得指示大范围波动，无法读数，而资料上参数的不一致性又影响了参数的终确定，终通过重新标定结合相互比较确定了参数，解决了这一问题。4、二次仪表故障。这部分故障较多，包括：一次仪表电路板有断线之处，量程设定有个别位显示坏，K系数设定有个别位显示坏,使得无法确定量程设定以及K系数设定，
12、这部分原因紧要向问题、有关。通过修复相应的故障，问题得以解决。5、四路线路连接问题。部分回路表面上看线路连接很好，认真检查，有的接头实际已松动造成回路停止，有的接头虽连接很紧但由于副线问题紧固螺钉却紧固在了线皮上，也使得回路停止，这部分原因紧要同问题有关。6、二次仪表与后续仪表的连接问题。由于后续仪表的问题或者由于后续仪表的检修，使得二次仪表的mA输出回路停止，对于这类型的二次仪表来说，这部分原因紧要同问题有关。尤其是对于后续的记录仪，在记录仪长期损坏无法修复的情况下，确定要注意短接二次仪表的输出。7、由于二次仪表平轴电缆故障造成回路始终无指示。由于长期运行,再加上受到灰尘的影响，造成平轴电缆
13、故障，通过清洗或者更换平轴电线，问题得以解决。8、对于问题紧要是由于二次仪表显示表头线圈固定螺丝松，造成表头下沉，指针与表壳摩擦大，动作不灵，通过调整表头并重新固定，问题相应解决。9、使用环境问题。尤其是安装在地井中的传感器部分，由于环境湿度大，造成线路板受潮，这部分原因紧要同问题、有关。通过相应的技改措施，对部分环境湿度大的传感器重新作了把探头部分与转换部分分别处理，改用了分别型传感器，故善了工作环境,日前这部分仪表运行良好。10、由于现场调校不好，或者由于调校之后的实际情况的再变动。由于现场振动噪声平衡调整以及灵敏度调整不好.或者由于调整之后运行一段时间之后现场情况的再变动，造成指示问题、
14、这部分原因紧要同问题、有关。使用示波器，加上结合工艺运行情况，重新调整。智能涡街流量计安装对直管段的要求：正确地选择安装饰和正确安装流量计都是特别紧要的环节，若安装环节失误轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。涡街流量计安装对直管段的要求是特别紧要的。它的认真要求如下：流量计对安装饰上的上下游直管段确定的要求，否则会影响测量精度。若流量计安装饰上的上游有渐缩管，流量计上游应有不小于15D（D为管道直径）的等径直管段，下游应有不小于5D的等径直管段。若流量计安装饰上的上游有渐扩管，流量计上游应有不小于18D（D为管道直径）的等径直管段，下游应有不小于5D的等径直管段若流
15、量计安装饰上游有90弯头或下行接头，流量计上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。若流量计安装饰上游在同一平面上有90弯头，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。流量调整阀或压力调整阀尽量安装在流量计下游5D以远处，若必需安装在流量计的上游，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。流量计上游若有活塞式或柱塞式泵，活塞式或罗茨式风机、压缩机，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。特别注意：智能涡街流量计安装饰的上游较近处若装有阀门，不断地开关阀门，对流量计的使用寿命影响极
16、大，特别简单对流量计造成确定性损坏。流量计尽量避开在架空的特别长的管道上安装，这样时间一长后，由于流量计的下垂特别简单造成流量计于法兰的密封泄露，若不得已安装时，必需在流量计的上下游2D处分别设置管道紧固装置。涡街流量计原理（图）在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规定的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。智能涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等构成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关
