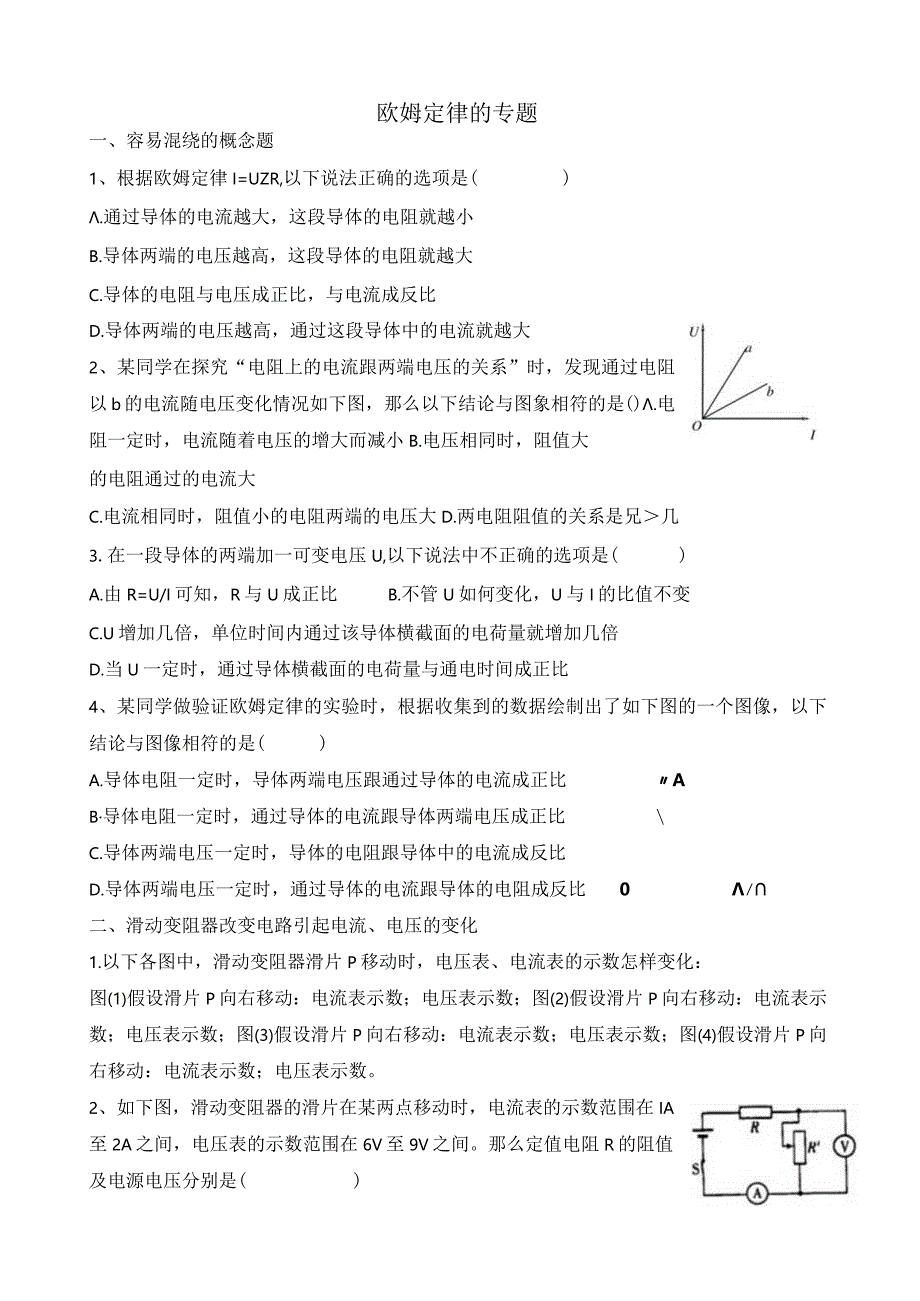

1、欧姆定律的专题一、容易混绕的概念题1、根据欧姆定律I=UZR,以下说法正确的选项是().通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体的电阻与电压成正比，与电流成反比D.导体两端的电压越高，通过这段导体中的电流就越大2、某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻以b的电流随电压变化情况如下图，那么以下结论与图象相符的是().电阻一定时，电流随着电压的增大而减小B.电压相同时，阻值大的电阻通过的电流大C.电流相同时，阻值小的电阻两端的电压大D.两电阻阻值的关系是兄几3.在一段导体的两端加一可变电压U,以下说法中不正确的选项是()A.
2、由R=U/I可知，R与U成正比B.不管U如何变化，U与I的比值不变C.U增加几倍，单位时间内通过该导体横截面的电荷量就增加几倍D.当U一定时，通过导体横截面的电荷量与通电时间成正比4、某同学做验证欧姆定律的实验时，根据收集到的数据绘制出了如下图的一个图像，以下结论与图像相符的是()A.导体电阻一定时，导体两端电压跟通过导体的电流成正比AB导体电阻一定时，通过导体的电流跟导体两端电压成正比C.导体两端电压一定时，导体的电阻跟导体中的电流成反比D.导体两端电压一定时，通过导体的电流跟导体的电阻成反比0二、滑动变阻器改变电路引起电流、电压的变化1.以下各图中，滑动变阻器滑片P移动时，电压表、电流表的

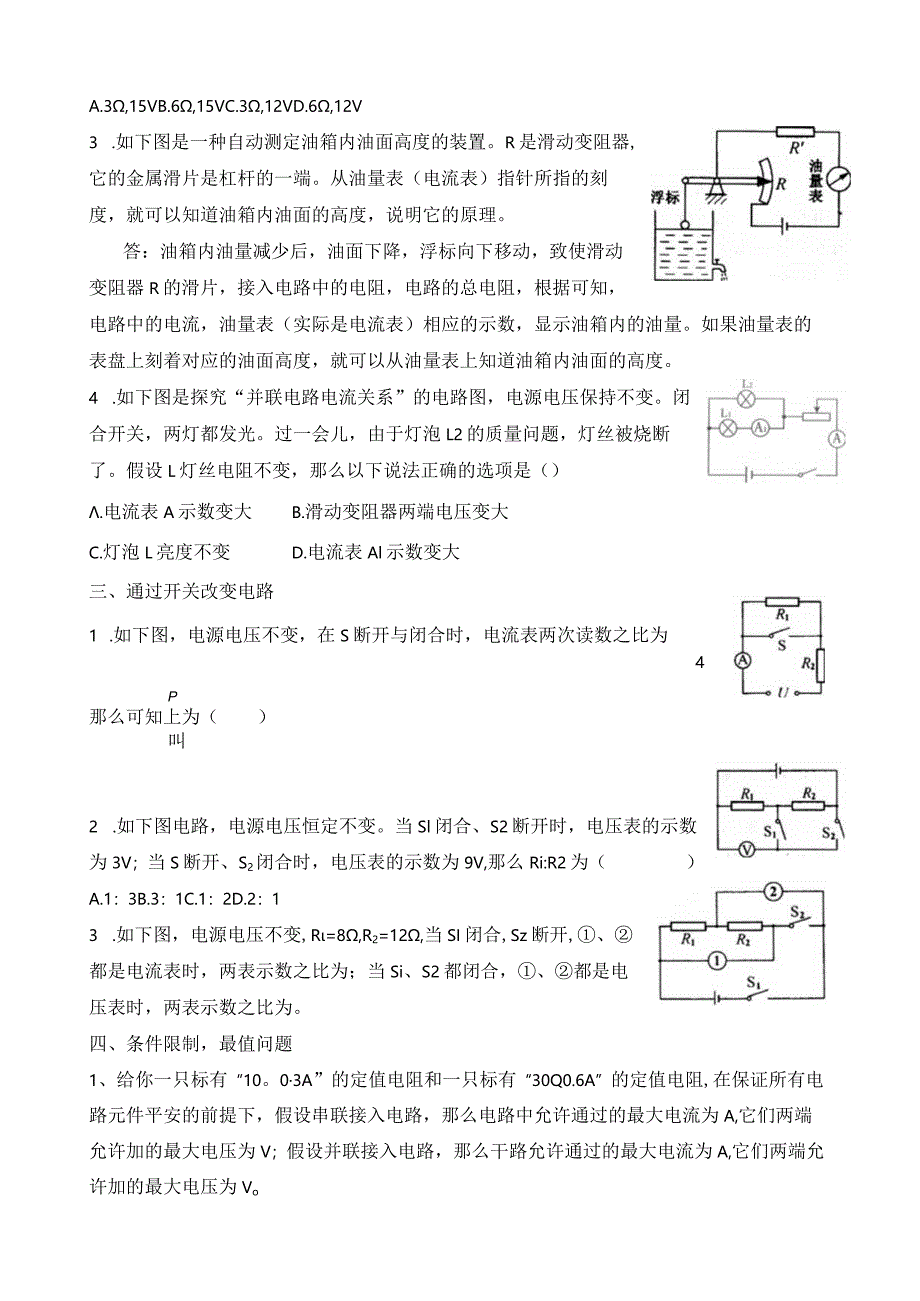

3、示数怎样变化：图(1)假设滑片P向右移动：电流表示数；电压表示数；图(2)假设滑片P向右移动：电流表示数；电压表示数；图(3)假设滑片P向右移动：电流表示数；电压表示数；图(4)假设滑片P向右移动：电流表示数；电压表示数。2、如下图，滑动变阻器的滑片在某两点移动时，电流表的示数范围在IA至2A之间，电压表的示数范围在6V至9V之间。那么定值电阻R的阻值及电源电压分别是()A.3,15VB.6,15VC.3,12VD.6,12V3 .如下图是一种自动测定油箱内油面高度的装置。R是滑动变阻器,它的金属滑片是杠杆的一端。从油量表（电流表）指针所指的刻度，就可以知道油箱内油面的高度，说明它的原理。答：
4、油箱内油量减少后，油面下降，浮标向下移动，致使滑动变阻器R的滑片，接入电路中的电阻，电路的总电阻，根据可知，电路中的电流，油量表（实际是电流表）相应的示数，显示油箱内的油量。如果油量表的表盘上刻着对应的油面高度，就可以从油量表上知道油箱内油面的高度。4 .如下图是探究“并联电路电流关系”的电路图，电源电压保持不变。闭合开关，两灯都发光。过一会儿，由于灯泡L2的质量问题，灯丝被烧断了。假设L灯丝电阻不变，那么以下说法正确的选项是（）.电流表A示数变大B.滑动变阻器两端电压变大C.灯泡L亮度不变D.电流表Al示数变大三、通过开关改变电路1 .如下图，电源电压不变，在S断开与闭合时，电流表两次读数之
5、比为4P那么可知上为（）叫2 .如下图电路，电源电压恒定不变。当Sl闭合、S2断开时，电压表的示数为3V；当S断开、S2闭合时，电压表的示数为9V,那么Ri:R2为（）A.1：3B.3：1C.1：2D.2：13 .如下图，电源电压不变,R=8,R2=12,当SI闭合,Sz断开,、都是电流表时，两表示数之比为；当Si、S2都闭合，、都是电压表时，两表示数之比为。四、条件限制，最值问题1、给你一只标有“10。03A”的定值电阻和一只标有“30Q0.6A”的定值电阻,在保证所有电路元件平安的前提下，假设串联接入电路，那么电路中允许通过的最大电流为A,它们两端允许加的最大电压为V；假设并联接入电路，那

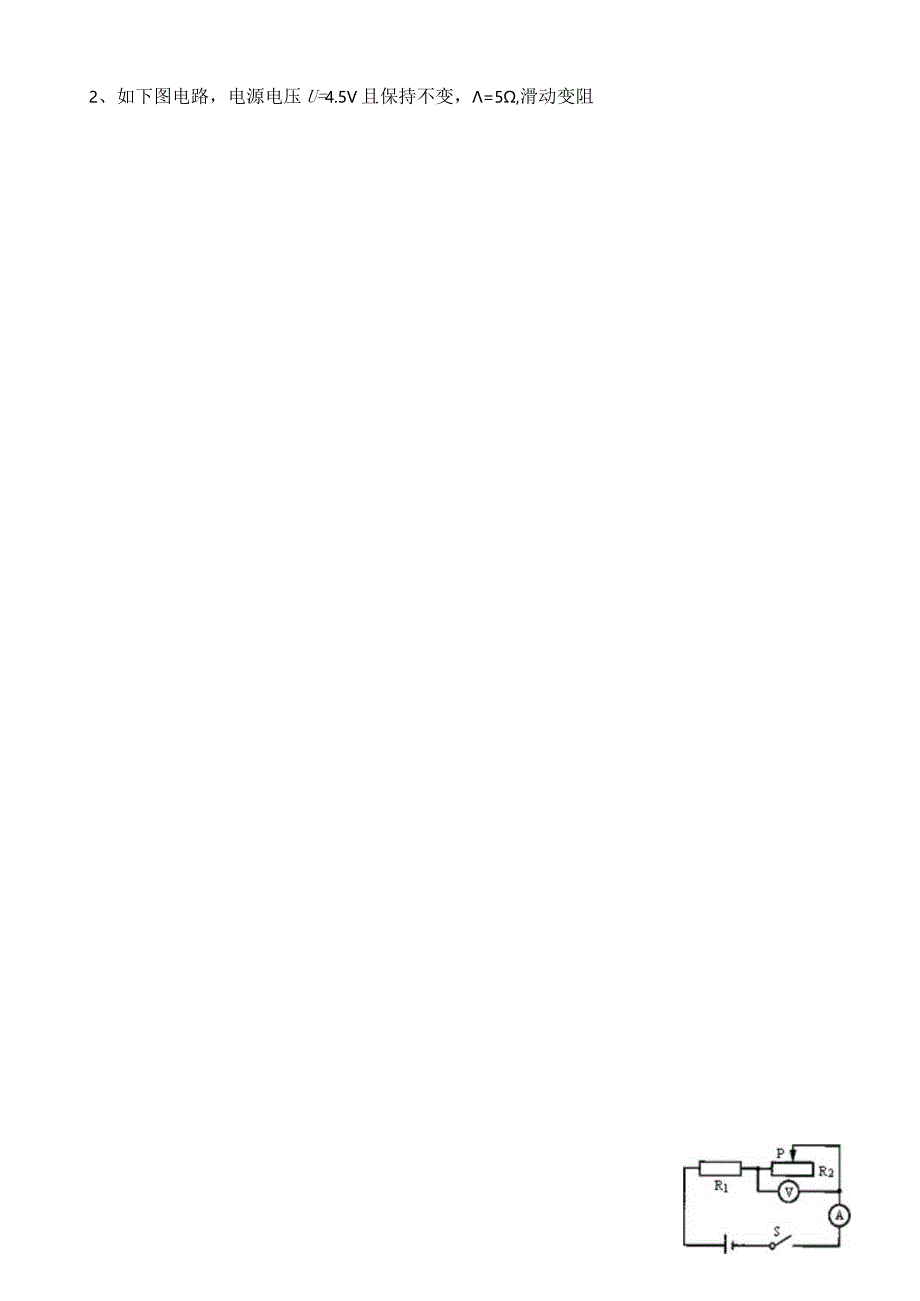

6、么干路允许通过的最大电流为A,它们两端允许加的最大电压为Vo2、如下图电路，电源电压U=4.5V且保持不变，=5,滑动变阻器的最大阻值为20。，电流表量程为00.6A,电压表的量程为03V,通过分析计算：说明滑动变阻器用允许的取值范围。五、实验题1、李明想用图所示的器材，设计一个可以测量小灯泡电阻的电路。请你用笔画线代替导线,帮李明把图中的器材连接起来。要求:滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；用电流表测灯泡的电流(灯泡的电阻约为10。)，电压表测灯泡两端的电压。(1)李明连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，造成上述现象的原因分别是、。(2)排除故障后，测得
7、灯泡的电流和电压如图甲、乙所示，那么灯泡的电阻约为。(3)利用活动中记录的电压和电流的数据，他们画出了如下图的I-U图像。根据图像，请你写出能得出的一个结论：。2、在“用电流表和电压表测电阻”的实验中，所用的电源电压为6V,待测电阻约为15。(1)甲同学连接的局部电路如甲图所示，请将电路连接完整。画出实验用的表格。(3)乙、丙两图是甲同学在探究过程中，根据实验数据绘制的图象，其中表示电阻不变,电流随电压变化的图像是(填“乙”或“丙”)，而另一个图说明了。(4)在探究电阻一定时，电阻上的电流跟两端电压的关系的过程中，使用滑动变阻器的目的是和.(5)乙同学测的是小灯泡电阻，其他器材和电路与甲同学的
8、相同。当小灯泡两端电压是3V时，电流表的示数如右图所示，那么此时小灯泡的电阻是o改变小灯泡两端的电压，又测量两次，并将三次测得的电阻取平均值。这种取平均值的方法是否正确并说明理由：（3）假设实验器材改为如下：一个标准电阻箱（电路图符号田）、假设干开关、干电池、导线和一个电流表该电流表表盘上有刻度但无刻度值，电流表灵敏度良好且量程足够大），请用以上器材设计一个测量电阻R的实验电路图。假设将上面实验中的定值电阻R换成小灯泡，在屡次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将增大，造成这一现象的原因是。4、测未知电阻R、的阻值：赵健所在的学习小组，在测定未知+”口n验中，手边
9、只有一个未知电压的电源、一个阻值的定值电阻11流表、4个开关、一个待测电阻RX和假设干导线，缺少一块年限写一4星射S小组研究决定：“只用现有器材，在不拆卸电流表的条件下lk3h电路图。”经小组成员共同努力，采取巧用开关的方法，设计出了能满J11足上述要求的实验电路图（如图）。请你根据这个电路图，写出实验步骤：；。被测电阻的表达式Rx=你对这个实验电路图的改良建议是。5、现有电压不变的电源、电流表、电压表、滑动变阻器（最大阻值为凡）和待测电阻RX各一个，开关两个，导线假设干.请按要求画出三种测阻值K的不同方案的电路图。要求：每种电路图只允许任选电流表、电压表其中之一。在同一电路中，电表的位置不动
10、。6、（09天津）某同学在没有电流表的情况下，利用电压表和阻值的定值电阻心测量未知电阻而阻值，图8中可实现测量斤阻值的正确电路图是（）六、联系实际的计算题1、如右图所示，是红星中学九年级物理课外实践活动小组设计的风力测量仪的jiIY电路示意图。其电源电压U=3V,电路保护电阻R尸20。，均匀电阻丝的阻值为R2=30I优。，金属丝（电阻忽略不计）的上端固定在0点，下端系有一块塑料片A,当风从11R,X右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电/1T压表改装而成。（1）无风时，塑料片竖直下垂，电压表示数是多少？电路中的电l-*一流是多少？（2）风力最强时，金属丝滑至电阻
11、丝的最左端，电压表的示数是多少？A2A（3）为什么不在电路中串联电流表，把电流表改装成风力表？2、（09杭州）如图1所示电路是在环境温度为10左右的条件下工作的某自动恒温箱原理简图。箱内电阻R=5kC,R2为热敏电阻，其阻值随温度变化的图线如图2所示，电源电压为12V.当电压鉴别器的两接入点a,b间的电压Uab小于2V时，鉴别器将使开关S接通，使恒温箱内的电热丝通电而发热，从而使箱内温度升高；当Uab大于4V时，鉴别器将使S断开，停止加热。图2(1)从图2中读出环境温度为15。C时的热敏电阻R2为ko(2)通过计算判定该恒温箱内的温度将保持在怎样的范围？(3)假设想使此恒温箱内的温度变化范围在
12、第问的根底上降低一些，在鉴别器功能和热敏电阻不变的条件下，可采取怎样的措施？3、(09温州)小明想探究某电阻的阻值R,与温度t的关系，设计了如以下图所示的电路,其中，定值电阻R=20Q,电源电压U=3V。他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值(如下表)。(1)由表中数据得出，该电阻的阻值RI与温度t的数学关系式为。(2)通过计算说明，当温度为0时，小明观察到实验中电压表的示数为多少V?(3)在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显。经检查，电路连接正常，各元件没有损坏。你认为小明发现的情况可能是什么原因造成的？欧姆定律易错题1、I)2.D3
13、.BCI)4、D二、滑动变阻器改变电路引起电流、电压的变化1.(1)变小，变小；(2)变小，变大；(3)不变，变小；(4)变小，变小2、C3.向上移动，变大，变大，欧姆定律，变小，减小4.D三、通过开关改变电路1.D2.C3.2：5,5：3四、条件限制，最值问题1、0.3,12,0.4,32、电路中用与尼串联，电压表测量用两端的电压。(1)当滑片U向左端移动时，尺减小,电路中电流增大，足两端的电压减小，电流表的量程为00.6A,即电路中的电流最大值为0.6,那么此时凡接入电路中的值为最小值111；=/同=3V；PL=4.5V-3V=1.5V;所以感“=2.5。当滑片向右端移动时，不增大，是两端
14、的电压增大，电压表的量程为。3V,即此两端的最大1s/值为3V,此时用接入电路中的阻值为最大值品皿=IOQ综上所述凡的p*一取值范围为2.5QW足WIoQo五、实验题k(1)开关闭合了某接线柱接触不良(2)9.62(3)灯泡的电阻在变化(灯泡的电阻与温度有关)2、(1)(2)见下表(3)丙；在电压一定时，通过导体的电流与导体电阻成反比。(4)保护电路；改变定值电阻两端的电压(5)12.5,不正确。因为灯泡的电阻随温度变化而变化，取平均值实验次数电压U/V电流I/A电阻R待测电阻R123没有物理意义。(1)略；(2)屡次测量取平均值的目的，减少误差(3)(4)温度升高，电阻增大。4、断开S-S2
15、、So闭合S3(或断开S1、S.,闭合S2、S3),测出Ro中的电流I。;断开S2、S3,闭合SK或断开S2、S3,闭合S-SJ.测出RI中的电流L；(2)IORo/L(3)去掉Si、S2.6、ACD六、联系实际的计算题1、(1)0,0.06A；1.8V；因为此串联电路中的电流保持不变一2、25(2)当Uab=2V时：R2两端电压U2=10V,串联电路中；I=Uab/R=2V/5000=4IO4AR2=U2/I=IOV410-4A=25k对应图2中的15。C当Uab=4V时：Rz两端电压U2=8V,串联电路中；I=Uab/R=4V/5000=810-4AR2=U2/I=8V810-4A=10k对应图2中的50。C所以，恒温箱内的温度变化在15。(250。(3)增大Rl的电阻3、(I)R1=O.5t+20(2)当t=OC时，Rt=20,根据欧姆定
