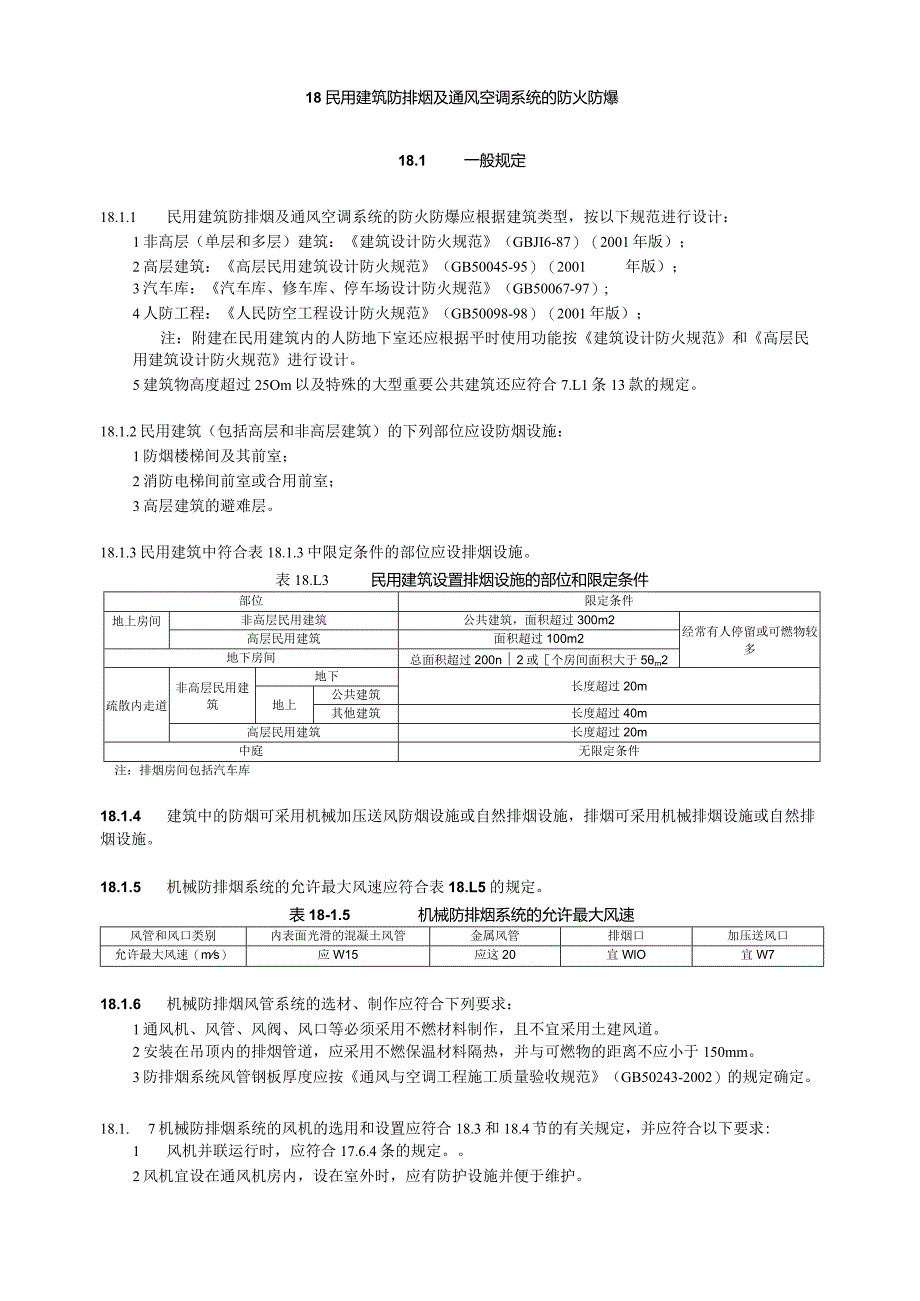

1、18民用建筑防排烟及通风空调系统的防火防爆18.1 一般规定18.1.1 民用建筑防排烟及通风空调系统的防火防爆应根据建筑类型，按以下规范进行设计：1非高层（单层和多层）建筑：建筑设计防火规范（GBJI6-87）（2001年版）；2高层建筑：高层民用建筑设计防火规范（GB50045-95）（2001年版）；3汽车库：汽车库、修车库、停车场设计防火规范（GB50067-97）;4人防工程：人民防空工程设计防火规范（GB50098-98）（2001年版）；注：附建在民用建筑内的人防地下室还应根据平时使用功能按建筑设计防火规范和高层民用建筑设计防火规范进行设计。5建筑物高度超过25Om以及特殊的大型
2、重要公共建筑还应符合7.L1条13款的规定。18.1.2民用建筑（包括高层和非高层建筑）的下列部位应设防烟设施：1防烟楼梯间及其前室；2消防电梯间前室或合用前室；3高层建筑的避难层。18.1.3民用建筑中符合表18.1.3中限定条件的部位应设排烟设施。表18.L3民用建筑设置排烟设施的部位和限定条件部位限定条件地上房间非高层民用建筑公共建筑，面积超过300m2经常有人停留或可燃物较多高层民用建筑面积超过100m2地下房间总面积超过200n2或个房间面积大于5rn2疏散内走道非高层民用建筑地下长度超过20m地上公共建筑其他建筑长度超过40m高层民用建筑长度超过20m中庭无限定条件注：排烟房间包括
3、汽车库18.1.4 建筑中的防烟可采用机械加压送风防烟设施或自然排烟设施，排烟可采用机械排烟设施或自然排烟设施。18.1.5 机械防排烟系统的允许最大风速应符合表18.L5的规定。表18-1.5机械防排烟系统的允许最大风速风管和风口类别内表面光滑的混凝土风管金属风管排烟口加压送风口允许最大风速（ms）应W15应这20宜WlO宜W718.1.6 机械防排烟风管系统的选材、制作应符合下列要求：1通风机、风管、风阀、风口等必须采用不燃材料制作，且不宜采用土建风道。2安装在吊顶内的排烟管道，应采用不燃保温材料隔热，并与可燃物的距离不应小于150mm。3防排烟系统风管钢板厚度应按通风与空调工程施工质量验

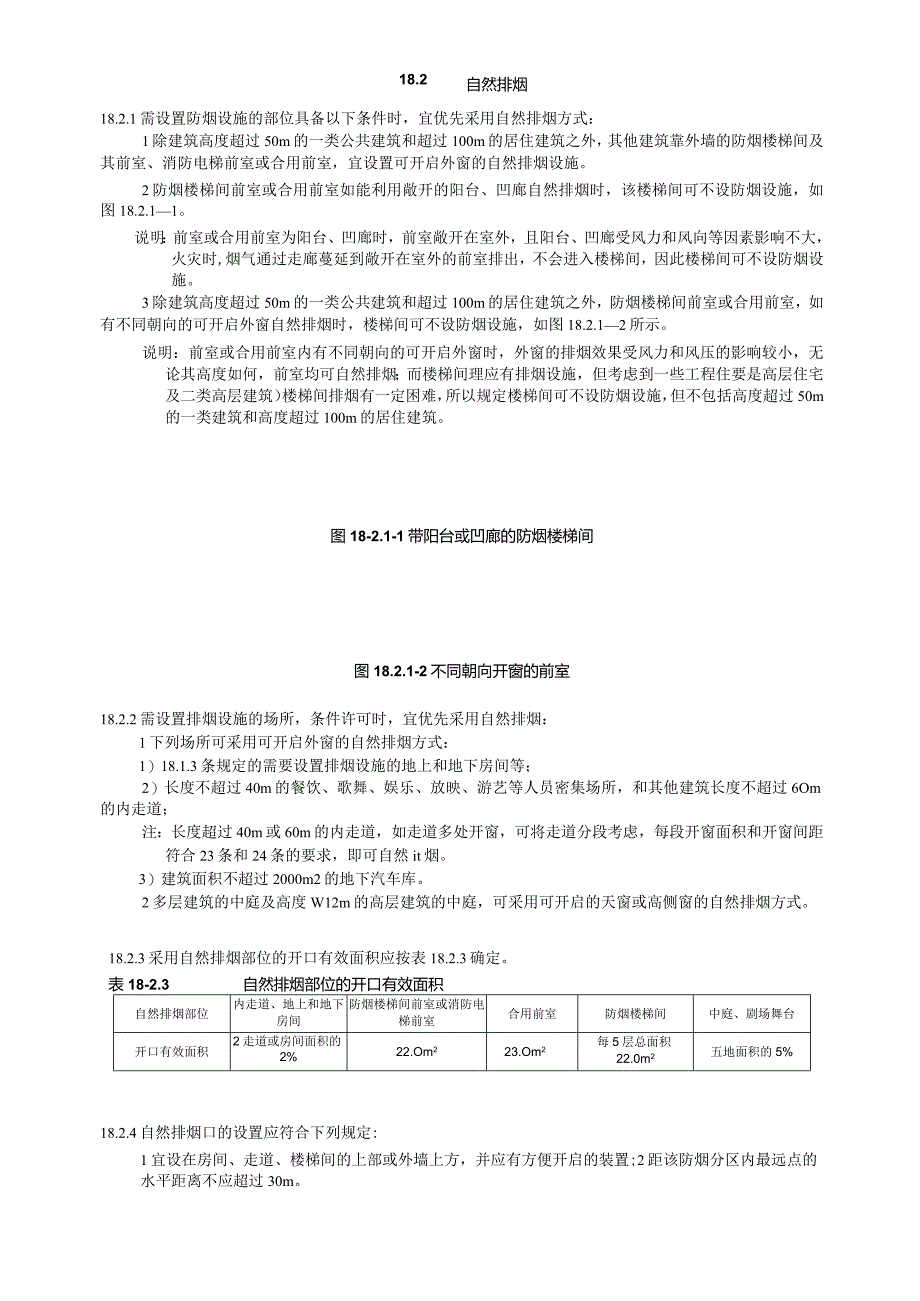

4、收规范（GB50243-2002）的规定确定。18.1. 7机械防排烟系统的风机的选用和设置应符合18.3和18.4节的有关规定，并应符合以下要求:1 风机并联运行时，应符合17.6.4条的规定。2风机宜设在通风机房内，设在室外时，应有防护设施并便于维护。18.2自然排烟18.2.1需设置防烟设施的部位具备以下条件时，宜优先采用自然排烟方式：1除建筑高度超过50m的一类公共建筑和超过100m的居住建筑之外，其他建筑靠外墙的防烟楼梯间及其前室、消防电梯前室或合用前室，宜设置可开启外窗的自然排烟设施。2防烟楼梯间前室或合用前室如能利用敞开的阳台、凹廊自然排烟时，该楼梯间可不设防烟设施，如图18.2
5、.11。说明：前室或合用前室为阳台、凹廊时，前室敞开在室外，且阳台、凹廊受风力和风向等因素影响不大，火灾时,烟气通过走廊蔓延到敞开在室外的前室排出，不会进入楼梯间，因此楼梯间可不设防烟设施。3除建筑高度超过50m的一类公共建筑和超过100m的居住建筑之外，防烟楼梯间前室或合用前室，如有不同朝向的可开启外窗自然排烟时，楼梯间可不设防烟设施，如图18.2.12所示。说明：前室或合用前室内有不同朝向的可开启外窗时，外窗的排烟效果受风力和风压的影响较小，无论其高度如何，前室均可自然排烟；而楼梯间理应有排烟设施，但考虑到一些工程住要是高层住宅及二类高层建筑）楼梯间排烟有一定困难，所以规定楼梯间可不设防烟
6、设施，但不包括高度超过50m的一类建筑和高度超过100m的居住建筑。图18-2.1-1带阳台或凹廊的防烟楼梯间图18.2.1-2不同朝向开窗的前室18.2.2需设置排烟设施的场所，条件许可时，宜优先采用自然排烟：1下列场所可采用可开启外窗的自然排烟方式：1）18.1.3条规定的需要设置排烟设施的地上和地下房间等；2）长度不超过40m的餐饮、歌舞、娱乐、放映、游艺等人员密集场所，和其他建筑长度不超过6Om的内走道；注：长度超过40m或60m的内走道，如走道多处开窗，可将走道分段考虑，每段开窗面积和开窗间距符合23条和24条的要求，即可自然it烟。3）建筑面积不超过2000m2的地下汽车库。2多层
7、建筑的中庭及高度W12m的高层建筑的中庭，可采用可开启的天窗或高侧窗的自然排烟方式。18.2.3采用自然排烟部位的开口有效面积应按表18.2.3确定。表18-2.3自然排烟部位的开口有效面积自然排烟部位内走道、地上和地下房间防烟楼梯间前室或消防电梯前室合用前室防烟楼梯间中庭、剧场舞台开口有效面积2走道或房间面积的2%22.Om223.Om2每5层总面积22.0m2五地面积的5%18.2.4自然排烟口的设置应符合下列规定:1宜设在房间、走道、楼梯间的上部或外墙上方，并应有方便开启的装置;2距该防烟分区内最远点的水平距离不应超过30m。18-3机械防烟（加压送风）18. 3.1下列部位应设独立的机
8、械加压送风系统：1建筑高度超过50m的一类公共建筑和超过100nl的居住建筑的防烟楼梯间、消防电梯前室或合用前室（符合18.2.1条2款的情况除外）；2不具备自然排烟条件的防烟楼梯间、消防电梯前室或合用前室；3采用自然排烟设施的防烟楼梯间其不具备自然排烟条件的前室；4高层建筑中的防烟楼梯间及其前室、消防电梯前室或合用前室，裙房以上部分利用可开启外窗进行自然排烟时，其不具备自然排烟条件的裙房部分的前室或合用前室；5高层建筑的封闭避难层（间）。说明：“封闭避难层”系指无窗或设固定窗的娜层。除”封闭避难层”以外，可开启外窗或敞开避难层的开口面积需要多大，才.可以自然排烟？高层民用建筑设计防烟范（GB
9、5OM5T5）（2001年版）中未作规定,具体工程设用寸可与消防主管部门协商解决。18.3.2防烟楼梯间与前室或合用前室，应按表18.3.2的组合关系、防烟部位及压力分布进行设计。表183.2垂直疏散通道机械加压送风组合关系图示序号组合关系防烟部位图示1不具备自然排烟条件的楼梯间与其前室楼梯间2采用自然排烟的前室与不具备自然排烟条件的楼梯间楼梯间3不具备自然排烟条件的消防电梯前室消防电梯前室4不具备自然排烟条件的楼梯间与有消防电梯的合用前室楼梯间、合用前室5采用自然排烟的楼梯间与不具备自然排烟条件的前室或合用前室楼梯间前室或合用前室注：图目口，+”、，+”、“表示各部位静压力的正负和大小。18
10、.3.3机械加压送风量应如下确定：1加压送风量不宜小于表18.3.3规定的数值。2当采用表18.3.3中的风量时，应考虑以下因素进行修正：1）表中的风量系按开启标准双扇门的计算值，当采用单扇门时可乘以0.75的系数，当有两个或两个以上出入口时应乘以L51.75的系数。2）风量上下限的选取，应按层数、风管材料和防火门漏风量等因素，综合比较确定。3）采用机械加压送风系统的楼梯间或前室，当某些层有外窗时，应尽量减少开窗面积或设固定窗扇，并应考虑窗缝的漏风量。说明：楼梯间或前室有外窗时仍采用加压送风，是指下列两种情况：1楼梯间的上部主体部分有外窗，而裙房及地下室无窗的部分超过5层，需整个楼梯间设加压送
11、风设施；2建筑高度超过50m的类建筑和超过K）Om的居住建筑，其楼梯间、前室、合用前室虽有外窗，但仍需设加压送风设施。3应采用下式计算加压送风量：一=p.b）36（18.3.3）式中Lv加压送风量（m2h）;n同时开启的门的计算数量，20层以下时取2,20层以上时取3;F每个门的开启面积（n?）;V开启门洞处的平均风速（ms）,不宜小于0.7ms;b漏风附加率，取0.10.2;a背压系数，根据加压间密封程度，在0.6LO之间取值。4当按式（18.3.3）的计算值和表18.3.3中的数值不一致时，应取两者中的较大值。表18-3-3加压送风量（mh）序号加压部位30m3/（hn）?）（按避难层（f
12、Bj）面积计）注：序号15的加压部位，见表18.3.2对应的图示。18.3.4 加压送风系统的设置应遵循以下规定：1建筑层数超过32层时，其送风系统及送风量应分段设计。2塔式住宅设置一个前室的剪刀楼梯间，两座楼梯应分别设独立的加压送风系统；分别设置前室的剪刀楼梯间可合用一个风管，其风量应按两个楼梯间计算，送风口应分别设置。3地上与地下同一位置设置楼梯间且在首层用防火门隔开时，其加压送风系统的风量应同时满足地上和地下的要求，且送风口应分别设置。4机械加压送风的楼梯间和合用前室，宜分别独立设置送风系统；当必须合用一个系统时，应在楼梯间和前室之间设置限压装置。18.3.5 防烟楼梯间加压送风口的设置
13、应符合以下要求：1高层宜每隔二至三层设置一个，多层宜每隔二层设置一个；每个风口的有效面积，应按风口个数均分系统总风量确定。2可采用自垂百叶式或常开百叶式风口，风口宜设调节装置；当采用常开百叶式风口时，应在加压风机的压出段上参照17.6.4条的做法设置防回流装置。18.3.6 3.6前室加压送风口的设置和控制应符合以下要求：1应每层设置一个，每个送风口的有效面积，应按系统总风量除以火灾时的开启门的数量确定，见式（18.3.3）。2前室设置常闭型加压送风口时，应设置现场手动和在消防控制室遥控的自动开启装置，并与加压送风机的启动装置联锁，前室与走道之间应设限压装置。注：1设置常闭型加压送风口，着火时应只打开着火层或有关楼层的风口，与开门层数一致，无关楼层风口为常闭状态，基本不漏风，能保证着火层和相关层的前室迅速升压。2风口的运行控制，设定开启两个门时，为火灾时着火层及其上一层自动开启，开启三个门时，为火灾时着火层及其上下层自动开启，也可以由楼宇管理者根据具体疏散方案另行设定，但由于与自动报警系统联动及自动控制环节比较复杂，为安全起见，应设置就地手动和在控制室由值班人员根据着火时的情况遥控的设施.3当加压送风机启动和加压送风口开启后，若前室门还未打开，此时前室正压会迅速增大，从走道内难以推开通向前室的门，使疏散困难。因此，应在前室与走道的隔墙上设置P睡装置。3前室设
