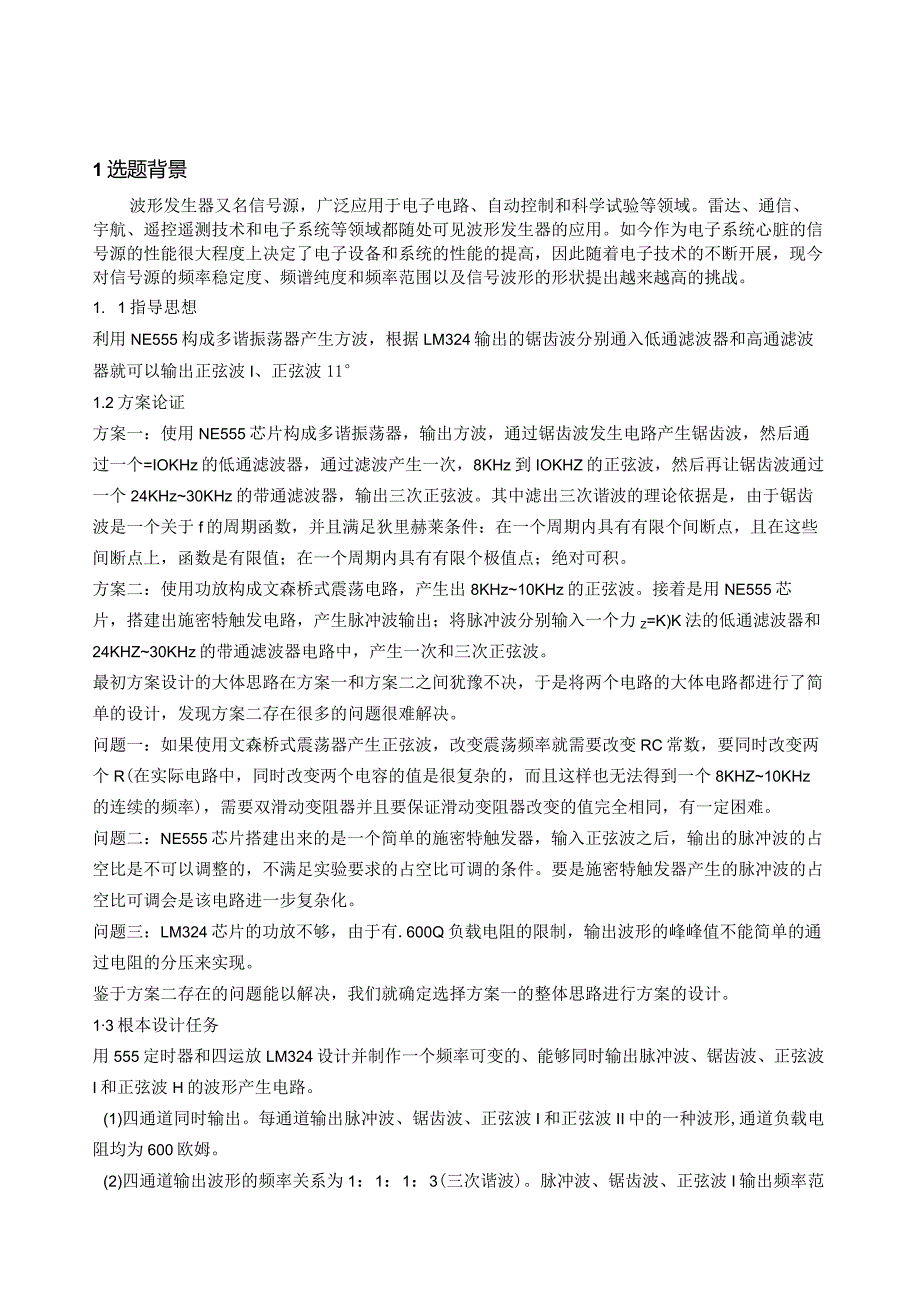

波形发生器的设计.docx_第1页
第1页 / 共6页
波形发生器的设计.docx_第2页
第2页 / 共6页

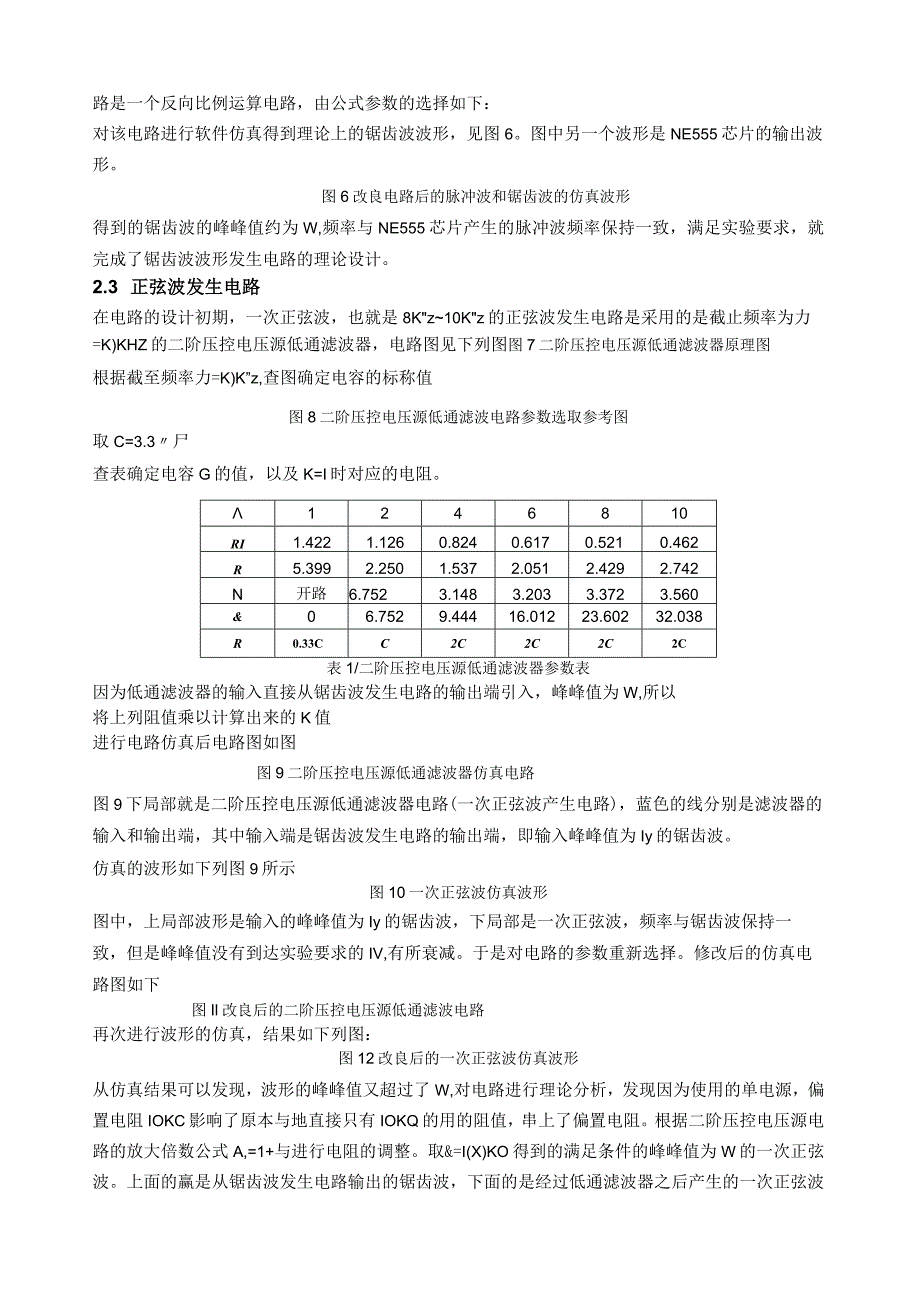

波形发生器的设计.docx_第3页
第3页 / 共6页
波形发生器的设计.docx_第4页
第4页 / 共6页
波形发生器的设计.docx_第5页
第5页 / 共6页
波形发生器的设计.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《波形发生器的设计.docx》由会员分享,可在线阅读,更多相关《波形发生器的设计.docx(6页珍藏版)》请在第壹文秘上搜索。

1、1选题背景波形发生器又名信号源,广泛应用于电子电路、自动控制和科学试验等领域。雷达、通信、宇航、遥控遥测技术和电子系统等领域都随处可见波形发生器的应用。如今作为电子系统心脏的信号源的性能很大程度上决定了电子设备和系统的性能的提高,因此随着电子技术的不断开展,现今对信号源的频率稳定度、频谱纯度和频率范围以及信号波形的形状提出越来越高的挑战。1. 1指导思想利用NE555构成多谐振荡器产生方波,根据LM324输出的锯齿波分别通入低通滤波器和高通滤波器就可以输出正弦波I、正弦波111.2方案论证方案一:使用NE555芯片构成多谐振荡器,输出方波,通过锯齿波发生电路产生锯齿波,然后通过一个=IOKHz

2、的低通滤波器,通过滤波产生一次,8KHz到IOKHZ的正弦波,然后再让锯齿波通过一个24KHz30KHz的带通滤波器,输出三次正弦波。其中滤出三次谐波的理论依据是,由于锯齿波是一个关于f的周期函数,并且满足狄里赫莱条件:在一个周期内具有有限个间断点,且在这些间断点上,函数是有限值;在一个周期内具有有限个极值点;绝对可积。方案二:使用功放构成文森桥式震荡电路,产生出8KHz10KHz的正弦波。接着是用NE555芯片,搭建出施密特触发电路,产生脉冲波输出;将脉冲波分别输入一个力Z=K)K法的低通滤波器和24KHZ30KHz的带通滤波器电路中,产生一次和三次正弦波。最初方案设计的大体思路在方案一和方

3、案二之间犹豫不决,于是将两个电路的大体电路都进行了简单的设计,发现方案二存在很多的问题很难解决。问题一:如果使用文森桥式震荡器产生正弦波,改变震荡频率就需要改变RC常数,要同时改变两个R(在实际电路中,同时改变两个电容的值是很复杂的,而且这样也无法得到一个8KHZ10KHz的连续的频率),需要双滑动变阻器并且要保证滑动变阻器改变的值完全相同,有一定困难。问题二:NE555芯片搭建出来的是一个简单的施密特触发器,输入正弦波之后,输出的脉冲波的占空比是不可以调整的,不满足实验要求的占空比可调的条件。要是施密特触发器产生的脉冲波的占空比可调会是该电路进一步复杂化。问题三:LM324芯片的功放不够,由

4、于有.600Q负载电阻的限制,输出波形的峰峰值不能简单的通过电阻的分压来实现。鉴于方案二存在的问题能以解决,我们就确定选择方案一的整体思路进行方案的设计。13根本设计任务用555定时器和四运放LM324设计并制作一个频率可变的、能够同时输出脉冲波、锯齿波、正弦波I和正弦波H的波形产生电路。(1)四通道同时输出。每通道输出脉冲波、锯齿波、正弦波I和正弦波II中的一种波形,通道负载电阻均为600欧姆。(2)四通道输出波形的频率关系为1:1:1:3(三次谐波)。脉冲波、锯齿波、正弦波I输出频率范围为8kHz10kHz,正弦波H的输出频率范围为24kHz3OkHz。输出波形无明显失真。(3)频率误差不

5、大于10%,通带内输出电压幅度峰峰值误差不大于5%。2电路设计2.1 工作原理NE555构成了多谐振荡器,内部可以产生脉冲波和锯齿波,将锯齿波经过LM324一个比例运算放大电路,就可以得到所需的锯齿波。然后让锯齿波输出分别通入由LM324组成的低通滤波器电路和高通滤波器电路,就可得到一次正弦波和二次正弦波。3各主要电路及部件工作原理3-1脉冲波产生电路脉冲波由NE555芯片搭建的多稳态谐振器振动产生,频率可调,为8K7z10侬z。参考NE555芯片使用手册可知,芯片输出波形的峰峰值为IOV左右。使用MUItiSim仿真的脉冲波产生电路如下列图1所示。图1脉冲波发生电路利用软件进行波形的仿真,得

6、到脉冲波的图形如图2所示图2脉冲波仿真波形2.2 锯齿波发生电路在锯齿波发生电路的设计中,原始方案是采用教材中的锯齿波发生电路,是通过调整积分电路的正向和反向时间常数的不同,对输入信号的脉冲波进行积分产生锯齿波(该电路是需要二极管的)。开始是按照这个思路进行仿真的。因为要同时调整正向和反向积分的时间常数,于是我们就想可以在调整脉冲波的输出频率的时候,只改变高电平或者低电平的持续时间,然后在锯齿波发生电路中选取适宜的电容值,然后就可以讲正向或者反向的电阻值固定,只改变另一方向的电阻值就可以了。见图3是该方案的仿真电路图3锯齿波产生电路见图1,是用NE555产生出脉冲波,然后通过锯齿波产生电路,这

7、里仿真没有选择功放为LM324,未考虑600的负载电阻以及输出的峰峰值。脉冲波和锯齿波发生电路的参数取值如下根据NE555芯片的使用手册,有以下有用公式:根据以上的公式,就可以计算出理论上的各种参数:在对锯齿波进行仿真的时候,发现波形有些失真,上网查阅资料后得知要是RC常数跟脉冲波的时间相匹配才行。去锯齿波发生电路的参数选择及计算过程如下:如图1所示,Rl为一个9KQ电阻和一个3KQ电位器组成,R2取700。仿真结果见图4的锯齿波。图4锯齿波仿真波形从图4的波形中算出锯齿波的峰峰值为由于要求负载电阻为600Q,不能直接进行分压来控制峰峰值为W,再用功放来满足峰峰值的要求的话,LM324的四功放

8、无法满足整个电路的需求,因此这种锯齿波的单元电路就被放弃了,需要进行改良。查阅资料发现了在NE555芯片构成的脉冲波发生电路中就有锯齿波,只需要在该处输出,然后调整峰峰值便可以得到要求的锯齿波。改良后的电路仿真图如下列图5。图5改良后的脉冲波和锯齿波发生电路改良后的电路对脉冲波发生电路的参数也进行了调整,让脉冲波的占空比接近一半。锯齿波发生电路是一个反向比例运算电路,由公式参数的选择如下:对该电路进行软件仿真得到理论上的锯齿波波形,见图6。图中另一个波形是NE555芯片的输出波形。图6改良电路后的脉冲波和锯齿波的仿真波形得到的锯齿波的峰峰值约为W,频率与NE555芯片产生的脉冲波频率保持一致,

9、满足实验要求,就完成了锯齿波波形发生电路的理论设计。2.3 正弦波发生电路在电路的设计初期,一次正弦波,也就是8Kz10Kz的正弦波发生电路是采用的是截止频率为力=K)KHZ的二阶压控电压源低通滤波器,电路图见下列图图7二阶压控电压源低通滤波器原理图根据截至频率力=K)K”z,查图确定电容的标称值图8二阶压控电压源低通滤波电路参数选取参考图取C=3.3尸查表确定电容G的值,以及K=I时对应的电阻。1246810RI1.4221.1260.8240.6170.5210.462R5.3992.2501.5372.0512.4292.742N开路6.7523.1483.2033.3723.560&0

10、6.7529.44416.01223.60232.038R0.33CC2C2C2C2C表1/二阶压控电压源低通滤波器参数表因为低通滤波器的输入直接从锯齿波发生电路的输出端引入,峰峰值为W,所以将上列阻值乘以计算出来的K值进行电路仿真后电路图如图图9二阶压控电压源低通滤波器仿真电路图9下局部就是二阶压控电压源低通滤波器电路(一次正弦波产生电路),蓝色的线分别是滤波器的输入和输出端,其中输入端是锯齿波发生电路的输出端,即输入峰峰值为Iy的锯齿波。仿真的波形如下列图9所示图10一次正弦波仿真波形图中,上局部波形是输入的峰峰值为Iy的锯齿波,下局部是一次正弦波,频率与锯齿波保持一致,但是峰峰值没有到达

11、实验要求的IV,有所衰减。于是对电路的参数重新选择。修改后的仿真电路图如下图Il改良后的二阶压控电压源低通滤波电路再次进行波形的仿真,结果如下列图:图12改良后的一次正弦波仿真波形从仿真结果可以发现,波形的峰峰值又超过了W,对电路进行理论分析,发现因为使用的单电源,偏置电阻IOKC影响了原本与地直接只有IOKQ的用的阻值,串上了偏置电阻。根据二阶压控电压源电路的放大倍数公式A,=1+与进行电阻的调整。取&=I(X)KO得到的满足条件的峰峰值为W的一次正弦波。上面的赢是从锯齿波发生电路输出的锯齿波,下面的是经过低通滤波器之后产生的一次正弦波波形,两个波形的峰峰值单位都是5V/DN,可知波形在82

12、z10侬Z的仿真结果都满足实验要求。该局部的仿真设计就完成了。图13一次正弦波仿真波形2.4 二次正弦波发生电路二次正弦波的电路的设计思路是通过一个通带为24KHZ30KHZ的带通滤波器。设计该滤波器是采用的无限增益多路反应(MFB)电路。该电路的电路图如下所示。图14无限增益多路反应电路原理图该电路有以下公式方便参数选择为了使通带更加平坦,应该尽量使Q值大,查二阶无限增益多路反应带通滤波器设计用表归一化电路元件值(KC)Q电路元件增益12468105R用号7.950.16215.9153sm0.16615.9151.9890.17315.9151.3260.18115.9150.9950.1

13、8915.9150.7960.19915.91510氏凡15.9150.08031M7.9580.0803IJ313.0790.0813163126350.0823IJ311.9890.083316311.5%0.08431-31表1-2无限增益多路反应电路参数选择表参数选择如下:仿真的电路图如下列图所示:图15无限增益多路反应电路(带通滤波器)对电路进行波形仿真时发现,当接入一个波形发生器进行测试的时候,输出的波形不会随着输入信号的频率变化而变化,始终为17Kz左右,于是想到没有接输入信号,直接查看输入端和输出端的波形,结果如下:图16无限增益多路反应电路的自激振荡仿真波形仿真的波形图中上面

14、的波形是A端,即输入端的波形,下面的波形是输出端的波形,两个探针A/B分别放在输入和输出端。这里没有输入的信号,输出却稳定在将近18Kaz,可知电路产生了自激震荡。对电路进行改良,重新选取参数对电路的波形进行仿真,发现峰峰值比拟小,与实验要求差距较大,由4=-条,可知,缩小N的值会使放大倍数A,增大,而且对通带的中心RIR述3。2/?)频率WO影响也较小。电容值取实验室有的电容C=3.3尸。改良后的电路图如下所示图17改良后的无限增益多路反应电路对电路进行仿真,查看仿真出的波形结果如下列图,由波形可以知道该电路产生的三次正弦波的频率是满足实验要求的,但是峰峰值没有到达要求的9V。两个波形的峰峰

15、值单位分别是*Oiu和5V/。加图18三次正弦波仿真波形4原理总图5元器件清单表1-3元器件清单6调试过程及测试数据或者仿真结果为使电路便于调试我们采用分块调试的方法。6.1通电前检查电路安装完毕后,经检查电路各局部接线正确,电源、元器件之间无短路,器件无接错现象。6.2仿真结果图20总体仿真波形图6.3实验结果分析观察示波器上显示波形,可以看出方波和锯齿波以及正弦波波形良好,没有失真现象,到达了课题的要求。7小结本次实验时间较长,在仿真设计电路的阶段占了很大一局部时间,拖慢了实验进度。在电路仿真设计中,开始没有选取实验要求使用的LM324运放,导致在设计无限增益多路反应电路时出现了自激振荡而找不到具体的原因。掌握了单电源的使用方法,以及对单电源电路的参数选择,以及尽量减小单电源偏执电路对原电路影响的方法。了解了运放的型号不同,参数会有所不同,会很大地影响电路仿真的结果。在实际电路的制作过程中,因为电阻、电容值
