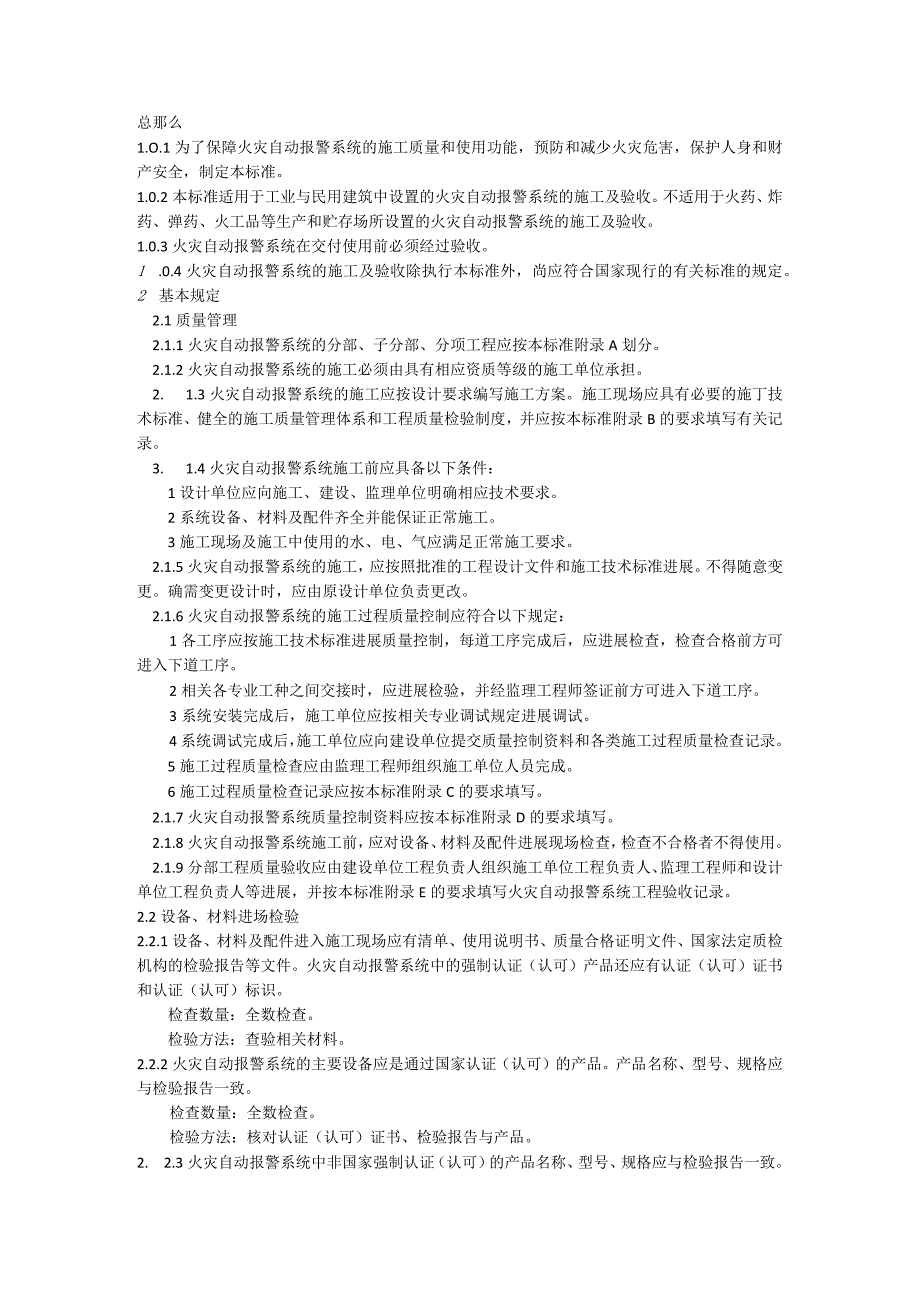

1、总那么1.O.1为了保障火灾自动报警系统的施工质量和使用功能，预防和减少火灾危害，保护人身和财产安全，制定本标准。1.0.2本标准适用于工业与民用建筑中设置的火灾自动报警系统的施工及验收。不适用于火药、炸药、弹药、火工品等生产和贮存场所设置的火灾自动报警系统的施工及验收。1.0.3火灾自动报警系统在交付使用前必须经过验收。1 .0.4火灾自动报警系统的施工及验收除执行本标准外，尚应符合国家现行的有关标准的规定。2 基本规定2.1质量管理2.1.1火灾自动报警系统的分部、子分部、分项工程应按本标准附录A划分。2.1.2火灾自动报警系统的施工必须由具有相应资质等级的施工单位承担。2. 1.3火灾自
2、动报警系统的施工应按设计要求编写施工方案。施工现场应具有必要的施丁技术标准、健全的施工质量管理体系和工程质量检验制度，并应按本标准附录B的要求填写有关记录。3. 1.4火灾自动报警系统施工前应具备以下条件：1设计单位应向施工、建设、监理单位明确相应技术要求。2系统设备、材料及配件齐全并能保证正常施工。3施工现场及施工中使用的水、电、气应满足正常施工要求。2.1.5火灾自动报警系统的施工，应按照批准的工程设计文件和施工技术标准进展。不得随意变更。确需变更设计时，应由原设计单位负责更改。2.1.6火灾自动报警系统的施工过程质量控制应符合以下规定：1各工序应按施工技术标准进展质量控制，每道工序完成后
3、，应进展检查，检查合格前方可进入下道工序。2相关各专业工种之间交接时，应进展检验，并经监理工程师签证前方可进入下道工序。3系统安装完成后，施工单位应按相关专业调试规定进展调试。4系统调试完成后，施工单位应向建设单位提交质量控制资料和各类施工过程质量检查记录。5施工过程质量检查应由监理工程师组织施工单位人员完成。6施工过程质量检查记录应按本标准附录C的要求填写。2.1.7火灾自动报警系统质量控制资料应按本标准附录D的要求填写。2.1.8火灾自动报警系统施工前，应对设备、材料及配件进展现场检查，检查不合格者不得使用。2.1.9分部工程质量验收应由建设单位工程负责人组织施工单位工程负责人、监理工程师

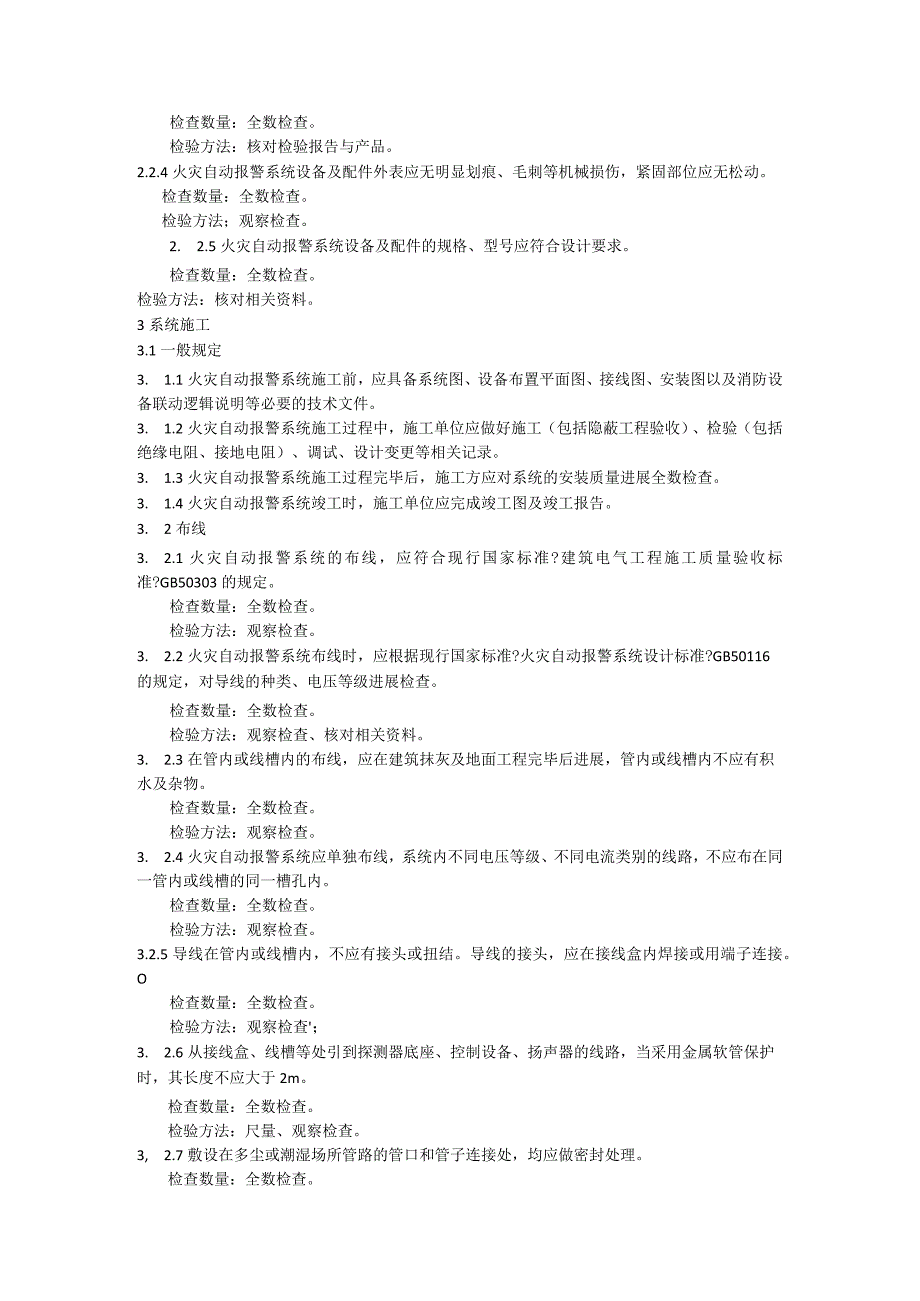

4、和设计单位工程负责人等进展，并按本标准附录E的要求填写火灾自动报警系统工程验收记录。2.2设备、材料进场检验2.2.1设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件。火灾自动报警系统中的强制认证（认可）产品还应有认证（认可）证书和认证（认可）标识。检查数量：全数检查。检验方法：查验相关材料。2.2.2火灾自动报警系统的主要设备应是通过国家认证（认可）的产品。产品名称、型号、规格应与检验报告一致。检查数量：全数检查。检验方法：核对认证（认可）证书、检验报告与产品。2. 2.3火灾自动报警系统中非国家强制认证（认可）的产品名称、型号、规格应与检
5、验报告一致。检查数量：全数检查。检验方法：核对检验报告与产品。2.2.4火灾自动报警系统设备及配件外表应无明显划痕、毛刺等机械损伤，紧固部位应无松动。检查数量：全数检查。检验方法；观察检查。2. 2.5火灾自动报警系统设备及配件的规格、型号应符合设计要求。检查数量：全数检查。检验方法：核对相关资料。3系统施工3.1一般规定3. 1.1火灾自动报警系统施工前，应具备系统图、设备布置平面图、接线图、安装图以及消防设备联动逻辑说明等必要的技术文件。3. 1.2火灾自动报警系统施工过程中，施工单位应做好施工（包括隐蔽工程验收）、检验（包括绝缘电阻、接地电阻）、调试、设计变更等相关记录。3. 1.3火灾
6、自动报警系统施工过程完毕后，施工方应对系统的安装质量进展全数检查。3. 1.4火灾自动报警系统竣工时，施工单位应完成竣工图及竣工报告。3. 2布线3. 2.1火灾自动报警系统的布线，应符合现行国家标准?建筑电气工程施工质量验收标准?GB50303的规定。检查数量：全数检查。检验方法：观察检查。3. 2.2火灾自动报警系统布线时，应根据现行国家标准?火灾自动报警系统设计标准?GB50116的规定，对导线的种类、电压等级进展检查。检查数量：全数检查。检验方法：观察检查、核对相关资料。3. 2.3在管内或线槽内的布线，应在建筑抹灰及地面工程完毕后进展，管内或线槽内不应有积水及杂物。检查数量：全数检查

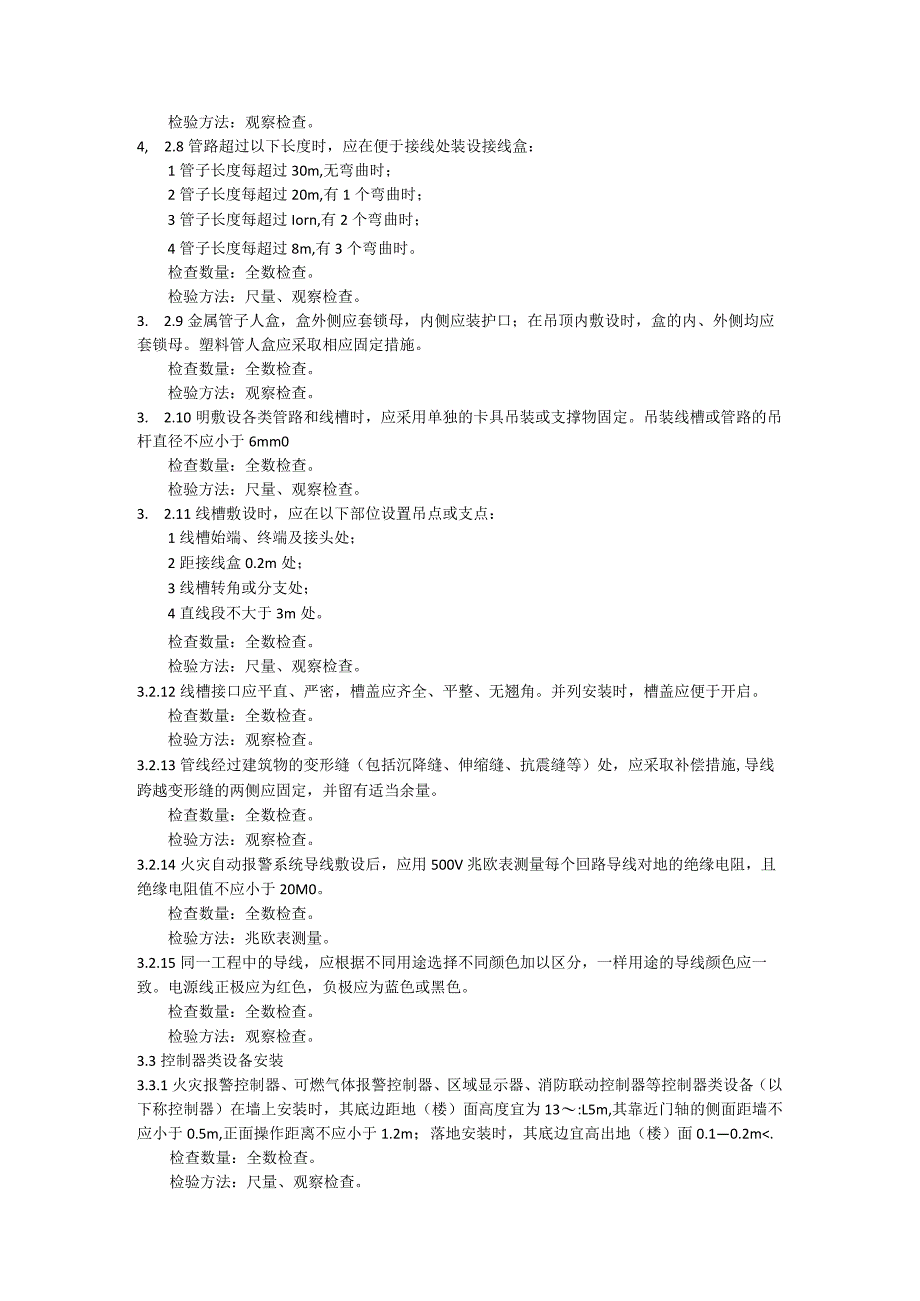

7、。检验方法：观察检查。3. 2.4火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。检查数量：全数检查。检验方法：观察检查。3.2.5导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。O检查数量：全数检查。检验方法：观察检查；3. 2.6从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路，当采用金属软管保护时，其长度不应大于2m。检查数量：全数检查。检验方法：尺量、观察检查。3, 2.7敷设在多尘或潮湿场所管路的管口和管子连接处，均应做密封处理。检查数量：全数检查。检验方法：观察检查。4, 2.8管路超过
8、以下长度时，应在便于接线处装设接线盒：1管子长度每超过30m,无弯曲时；2管子长度每超过20m,有1个弯曲时；3管子长度每超过Iorn,有2个弯曲时；4管子长度每超过8m,有3个弯曲时。检查数量：全数检查。检验方法：尺量、观察检查。3. 2.9金属管子人盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内、外侧均应套锁母。塑料管人盒应采取相应固定措施。检查数量：全数检查。检验方法：观察检查。3. 2.10明敷设各类管路和线槽时，应采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆直径不应小于6mm0检查数量：全数检查。检验方法：尺量、观察检查。3. 2.11线槽敷设时，应在以下部位设置吊
9、点或支点：1线槽始端、终端及接头处；2距接线盒0.2m处；3线槽转角或分支处；4直线段不大于3m处。检查数量：全数检查。检验方法：尺量、观察检查。3.2.12线槽接口应平直、严密，槽盖应齐全、平整、无翘角。并列安装时，槽盖应便于开启。检查数量：全数检查。检验方法：观察检查。3.2.13管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施,导线跨越变形缝的两侧应固定，并留有适当余量。检查数量：全数检查。检验方法：观察检查。3.2.14火灾自动报警系统导线敷设后，应用500V兆欧表测量每个回路导线对地的绝缘电阻，且绝缘电阻值不应小于20M0。检查数量：全数检查。检验方法：兆欧表
10、测量。3.2.15同一工程中的导线，应根据不同用途选择不同颜色加以区分，一样用途的导线颜色应一致。电源线正极应为红色，负极应为蓝色或黑色。检查数量：全数检查。检验方法：观察检查。3.3控制器类设备安装3.3.1火灾报警控制器、可燃气体报警控制器、区域显示器、消防联动控制器等控制器类设备（以下称控制器）在墙上安装时，其底边距地（楼）面高度宜为13:L5m,其靠近门轴的侧面距墙不应小于0.5m,正面操作距离不应小于1.2m；落地安装时，其底边宜高出地（楼）面0.10.2m.检查数量：全数检查。检验方法：尺量、观察检查。3.3.2控制器应安装结实，不应倾斜；安装在轻质墙上时，应采取加固措施。检查数量
11、：全数检查。检验方法：观察检查。3.3.3引入控制器的电缆或导线，应符合以下要求：1配线应整齐，不宜穿插，并应固定牢靠。2电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易退色。3端子板的每个接线端，接线不得超过2根。4电缆芯和导线，应留有不小于20Omm的余量。5导线应绑扎成束。6导线穿管、线槽后，应将管口、槽口封堵。检查数量：全数检查。检验方法：尺量、观察检查。3.3.4控制器的主电源应有明显的永久性标志，并应直接与消防电源连接，严禁使用电源插头。控制器与其外接备用电源之间应直接连接。检查数量：全数检查。检验方法：观察检查。3.3.5控制器的接地应结实，并有明显的永久性
12、标志。检查数量：全数检查。检验方法：观察检查。3.4火灾探测器安装3.4.1点型感烟、感温火灾探测器的安装，应符合以下要求：I探测器至墙壁、梁边的水平距离，不应小于0.5m。2探测器周围水平距离0.5m内，不应有遮挡物。3探测器至空调送风口最近边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。4在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。点型感温火灾探测器的安装间距，不应超过IOm；点型感烟火灾探测器的安装间距，不应超过15m。探测器至端墙的距离，不应大于安装间距的一半。5探测器宜水安全装，当确需倾斜安装时，倾斜角不应大于45。检查数量：全数检查。检验方
13、法：尺量、观察检查。3.4.2线型红外光束感烟火灾探测器的安装，应符合以下要求：1当探测区域的高度不大于20m时，光束轴线至顶棚的垂直距离宜为0.3-1.0m；当探测区域的高度大于20m时，光束轴线距探测区域的地（楼）面高度不宜超过20m2发射器和接收器之间的探测区域长度不宜超过100mo3相邻两组探测器光束轴线的水平距离不应大于14m。探测器光束轴线至侧墙水平距离不应大于7m,且不应小于0.5m。4发射器和接收器之间的光路上应无遮挡物或干扰源。5发射器和接收器应安装结实，并不应产生位移,检查数量：全数检查。检验方法：尺量、观察检查。3.4.3缆式线型感温火灾探测器在电缆桥架、变压器等设备上安
14、装时，宜采用接触式布置；在各种皮带输送装置上敷设时，宜敷设在装置的过热点附近。检查数量：全数检查。检验方法：观察检查。3.4.4敷设在顶棚下方的线型差温火灾探测器，至顶棚距离宜为0.1m,相邻探测器之间水平距离不宜大于5m；探测器至墙壁距离宜为1L5m检查数量：全数检查。检验方法：尺量、观察检查。3.4.5可燃气体探测器的安装应符合以下要求：1安装位置应根据探测气体密度确定。假设其密度小于空气密度，探测器应位于可能出现泄漏点的上方或探测气体的最高可能聚集点上方；假设其密度大于或等于空气密度，探测器应位于可能出现泄漏点的下方。2在探测器周围应适当留出更换和标定的空间。3在有防爆要求的场所，应按防
15、爆要求面工。4线型可燃气体探测器在安装时，应使发射器和接收器的窗口防止日光直射，且在发射器与接收器之间不应有遮挡物，两组探测器之间的距离不应大于14mO检查数量：全数检查。检验方法：尺量、观察检查。3. 4.6通过管路采样的吸气式感烟火灾探测器的安装应符合以下要求：1采样管应固定结实。2采样管（含支管）的长度和采样孔应符合产品说明书的要求。3非高灵敏度的吸气式感烟火灾探测器不宜安装在天棚高度大于16m的场所。4高灵敏度吸气式感烟火灾探测器在设为高灵敏度时可安装在天棚高度大于16m的场所,并保证至少有2个采样孔低于16m。5安装在大空间时,每个采样孔的保护面积应符合点型感烟火灾探测器的保护面积要求。检查数量：全数检查。检验方法：尺量、观察检查。3.4.7点型火焰探测器和图像型火灾探测器的安装应符合以下要求：1安装位置应保证其视场角覆盖探测区域。2与保护目标之间不应有遮挡物。3安装在室外时应有防尘、防雨措施。检查数量：全数检查。，检验方法：尺量、观察检查。3.4.8探测器的底座应安装结实，与导线连接必须
