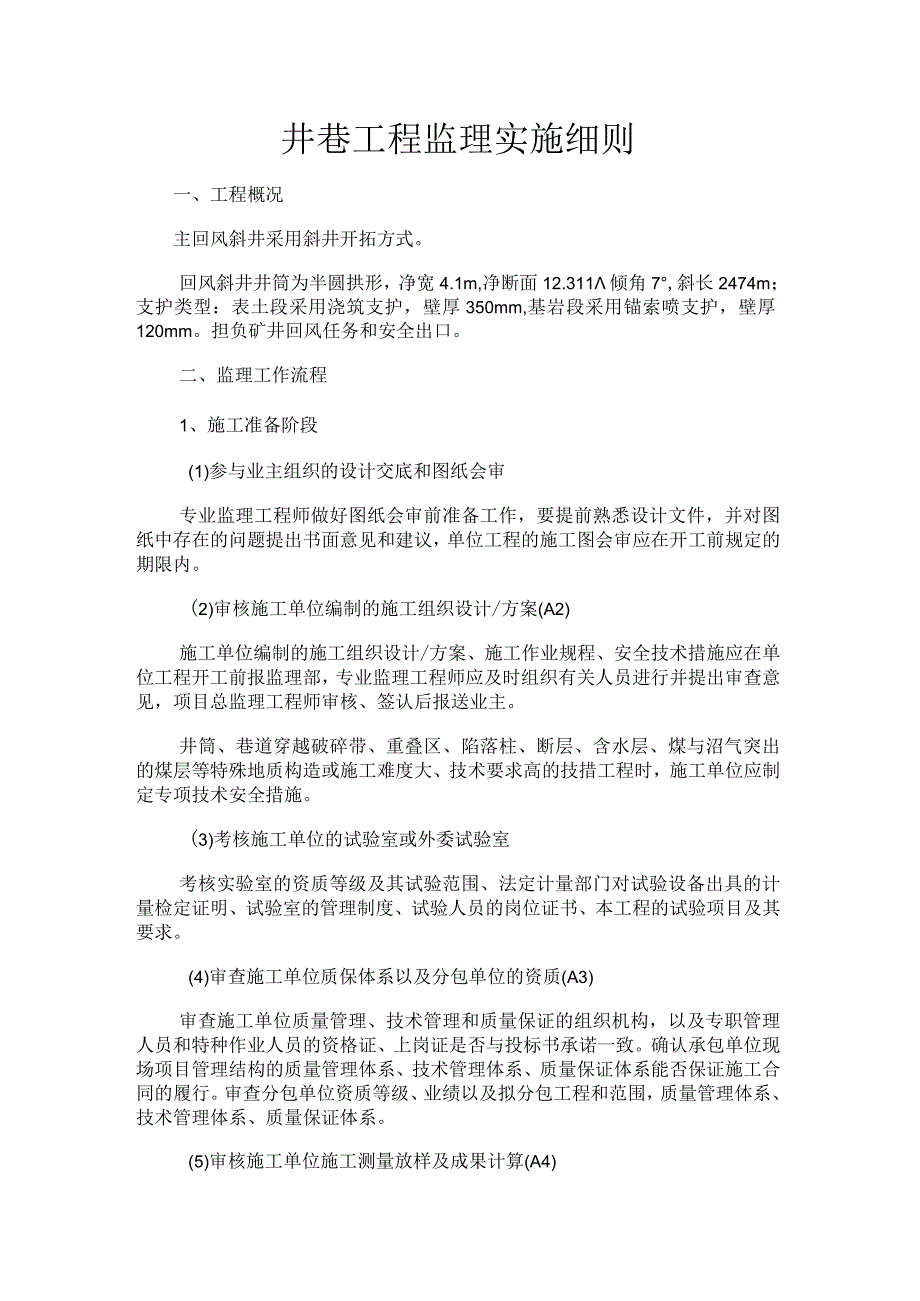

1、井巷工程监理实施细则一、工程概况主回风斜井采用斜井开拓方式。回风斜井井筒为半圆拱形，净宽4.1m,净断面12.311倾角7,斜长2474m；支护类型：表土段采用浇筑支护，壁厚350mm,基岩段采用锚索喷支护，壁厚120mm。担负矿井回风任务和安全出口。二、监理工作流程1、施工准备阶段(1)参与业主组织的设计交底和图纸会审专业监理工程师做好图纸会审前准备工作，要提前熟悉设计文件，并对图纸中存在的问题提出书面意见和建议，单位工程的施工图会审应在开工前规定的期限内。(2)审核施工单位编制的施工组织设计/方案(A2)施工单位编制的施工组织设计/方案、施工作业规程、安全技术措施应在单位工程开工前报监理部
2、，专业监理工程师应及时组织有关人员进行并提出审查意见，项目总监理工程师审核、签认后报送业主。井筒、巷道穿越破碎带、重叠区、陷落柱、断层、含水层、煤与沼气突出的煤层等特殊地质构造或施工难度大、技术要求高的技措工程时，施工单位应制定专项技术安全措施。(3)考核施工单位的试验室或外委试验室考核实验室的资质等级及其试验范围、法定计量部门对试验设备出具的计量检定证明、试验室的管理制度、试验人员的岗位证书、本工程的试验项目及其要求。(4)审查施工单位质保体系以及分包单位的资质(A3)审查施工单位质量管理、技术管理和质量保证的组织机构，以及专职管理人员和特种作业人员的资格证、上岗证是否与投标书承诺一致。确认

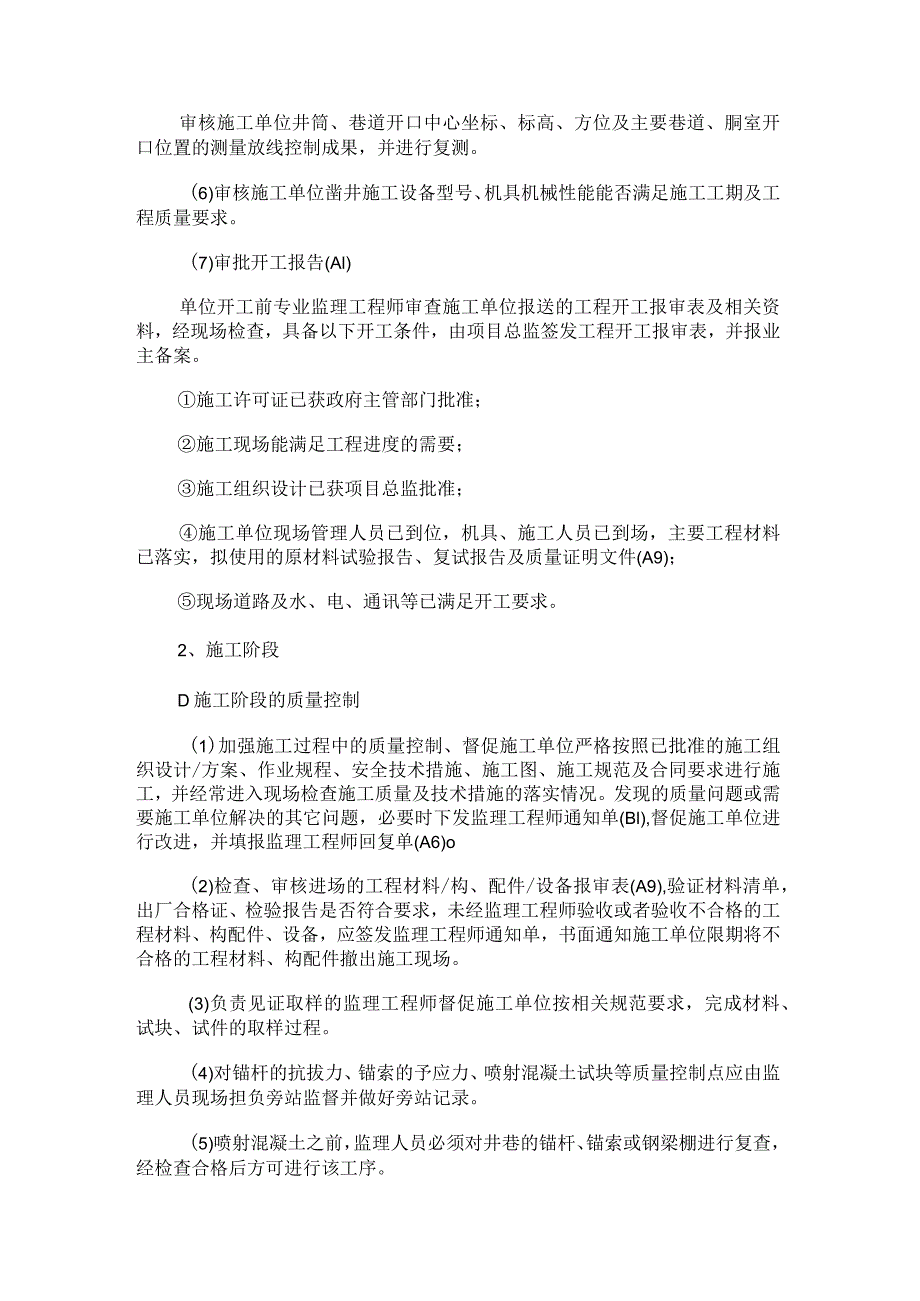

3、承包单位现场项目管理结构的质量管理体系、技术管理体系、质量保证体系能否保证施工合同的履行。审查分包单位资质等级、业绩以及拟分包工程和范围，质量管理体系、技术管理体系、质量保证体系。(5)审核施工单位施工测量放样及成果计算(A4)审核施工单位井筒、巷道开口中心坐标、标高、方位及主要巷道、胴室开口位置的测量放线控制成果，并进行复测。(6)审核施工单位凿井施工设备型号、机具机械性能能否满足施工工期及工程质量要求。(7)审批开工报告(Al)单位开工前专业监理工程师审查施工单位报送的工程开工报审表及相关资料，经现场检查，具备以下开工条件，由项目总监签发工程开工报审表，并报业主备案。施工许可证已获政府主管
4、部门批准；施工现场能满足工程进度的需要；施工组织设计已获项目总监批准；施工单位现场管理人员已到位，机具、施工人员已到场，主要工程材料已落实，拟使用的原材料试验报告、复试报告及质量证明文件(A9)；现场道路及水、电、通讯等已满足开工要求。2、施工阶段D施工阶段的质量控制(1)加强施工过程中的质量控制、督促施工单位严格按照已批准的施工组织设计/方案、作业规程、安全技术措施、施工图、施工规范及合同要求进行施工，并经常进入现场检查施工质量及技术措施的落实情况。发现的质量问题或需要施工单位解决的其它问题，必要时下发监理工程师通知单(Bl),督促施工单位进行改进，并填报监理工程师回复单(A6)o(2)检查
5、、审核进场的工程材料/构、配件/设备报审表(A9),验证材料清单，出厂合格证、检验报告是否符合要求，未经监理工程师验收或者验收不合格的工程材料、构配件、设备，应签发监理工程师通知单，书面通知施工单位限期将不合格的工程材料、构配件撤出施工现场。(3)负责见证取样的监理工程师督促施工单位按相关规范要求，完成材料、试块、试件的取样过程。(4)对锚杆的抗拔力、锚索的予应力、喷射混凝土试块等质量控制点应由监理人员现场担负旁站监督并做好旁站记录。(5)喷射混凝土之前，监理人员必须对井巷的锚杆、锚索或钢梁棚进行复查，经检查合格后方可进行该工序。(6)对新材料、新工艺、新技术、新产品时施工单位应报送经有关部门

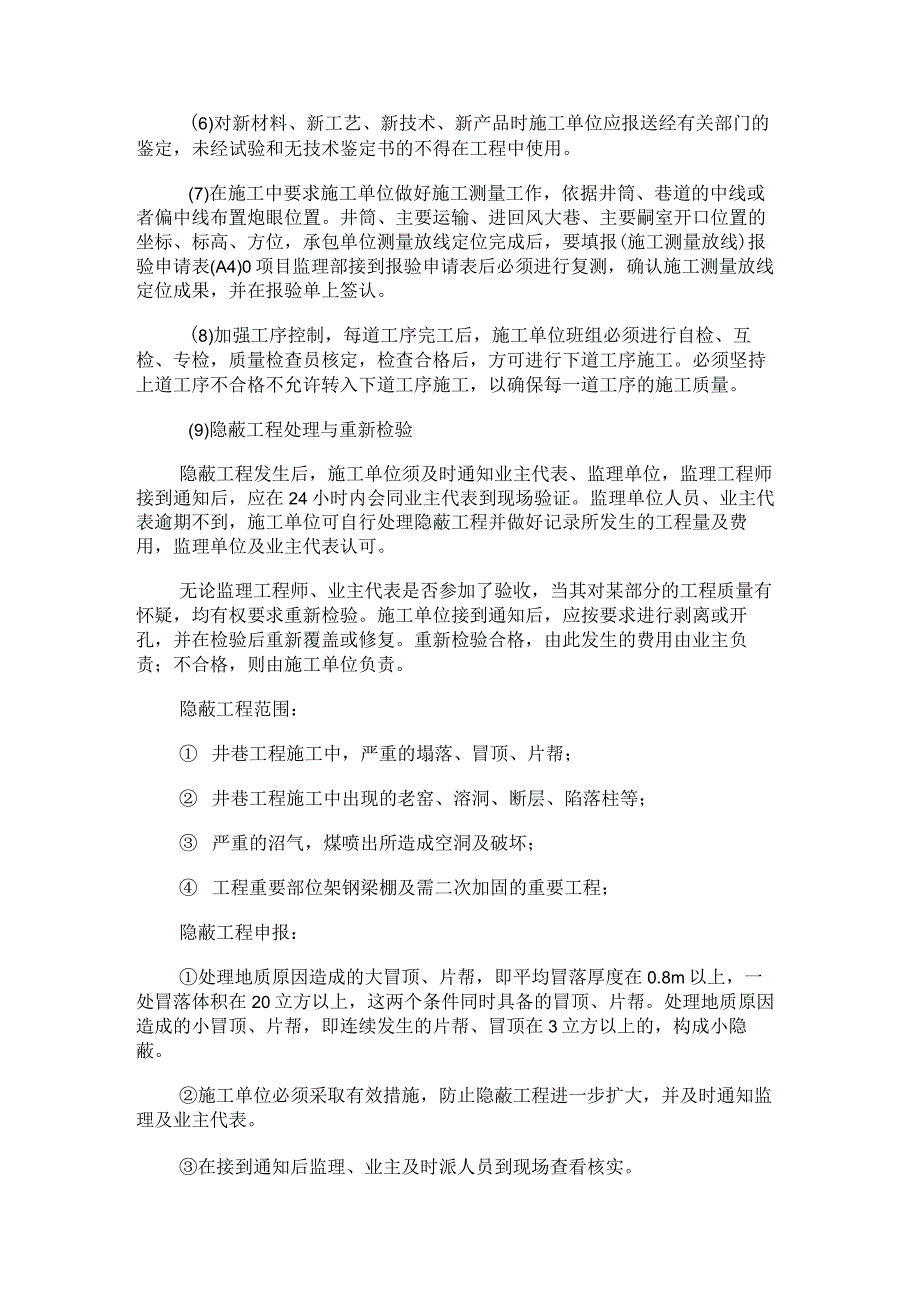

6、的鉴定，未经试验和无技术鉴定书的不得在工程中使用。(7)在施工中要求施工单位做好施工测量工作，依据井筒、巷道的中线或者偏中线布置炮眼位置。井筒、主要运输、进回风大巷、主要嗣室开口位置的坐标、标高、方位，承包单位测量放线定位完成后，要填报(施工测量放线)报验申请表(A4)0项目监理部接到报验申请表后必须进行复测，确认施工测量放线定位成果，并在报验单上签认。(8)加强工序控制，每道工序完工后，施工单位班组必须进行自检、互检、专检，质量检查员核定，检查合格后，方可进行下道工序施工。必须坚持上道工序不合格不允许转入下道工序施工，以确保每一道工序的施工质量。(9)隐蔽工程处理与重新检验隐蔽工程发生后，施
7、工单位须及时通知业主代表、监理单位，监理工程师接到通知后，应在24小时内会同业主代表到现场验证。监理单位人员、业主代表逾期不到，施工单位可自行处理隐蔽工程并做好记录所发生的工程量及费用，监理单位及业主代表认可。无论监理工程师、业主代表是否参加了验收，当其对某部分的工程质量有怀疑，均有权要求重新检验。施工单位接到通知后，应按要求进行剥离或开孔，并在检验后重新覆盖或修复。重新检验合格，由此发生的费用由业主负责；不合格，则由施工单位负责。隐蔽工程范围： 井巷工程施工中，严重的塌落、冒顶、片帮； 井巷工程施工中出现的老窑、溶洞、断层、陷落柱等； 严重的沼气，煤喷出所造成空洞及破坏； 工程重要部位架钢梁
8、棚及需二次加固的重要工程；隐蔽工程申报：处理地质原因造成的大冒顶、片帮，即平均冒落厚度在0.8m以上，一处冒落体积在20立方以上，这两个条件同时具备的冒顶、片帮。处理地质原因造成的小冒顶、片帮，即连续发生的片帮、冒顶在3立方以上的，构成小隐蔽。施工单位必须采取有效措施，防止隐蔽工程进一步扩大，并及时通知监理及业主代表。在接到通知后监理、业主及时派人员到现场查看核实。隐蔽工程检查记录应在规定的时限内审批签证，不得事后补办。隐蔽工程完成后，施工单位在48小时内将隐蔽工程记录及隐蔽工程审批表报监理单位、业主代表审批签证，监理工程师应在48小时签证后返还，其审批表和记录归技术档案，如业主批示计量时可作
9、为依据。业主、监理和施工单位三方人员现场查看核实，协商确定测量方案，核查隐蔽工程范围及冒落砰石量，核定是否达到申报条件，必要时必须经设计单位及有关人员核查确定。施工单位提出隐蔽工程处理方案，经监理工程师和业主代表审定，确认其工程量及材料消耗量，核定其人工及影响工时。监理工程师监督施工单位严格按批准的施工方法和工艺进行隐蔽工程的施工。(10)监理工程师在任何时候发现工程质量未达到合同约定标准，有权下达监理指令，通知施工单位进行返工、修复、加固，必要时由总监在征得业主同意后，下达暂停令。（三）监理工程师对施工过程中出现下列情况之一，有权发出工程暂停令(B2)并报业主备案。施工中发现异常情况，经指出
10、后施工单位不采取改进措施或措施不得力者，使质量异常情况继续发展；未经检验即进行下一道工序者；使用没有合格证的材料，擅自替换或更改工程材料者；擅自变更设计图纸施工；已发生的质量事故未进行处理仍继续作业者；无施工作业规程或者技术措施施工，未办理开工报告手续开工；存在重大安全隐患，冒险施工；文明施工不达标，作业环境恶劣，强行施工。停工整顿期间施工单位承担由此造出的一切损失,并按有关规定进行处罚。(12)严格遵守工程复工报告审批制度，凡停工后申请复工的，均应按照如下程序进行：施工根据工程暂停令整改要求，整改完毕后，施工单位可填报(Al)提出复工申请，监理工程师根据整改要求进行验收，确认达到了复工条件的
11、，可在工程开工/复工报审表(Al)上签字认可，并通知业主。(13)分项工程、分部工程、单位工程的验收：井巷工程质量检验评定，按分项、分部、单位工程工程依次进行。分项工程的验收掘进、锚杆、锚索、钢筋、架棚等分项工程逐循环检验，喷射混凝土支护按月度或每100米检验。自检为100%,抽检数量为自检的30%。其程序如下：工序施工工序自检合格（填写表5-2-1、5-2-3、5-2-4、5-3-5、5-3-6、5-3-7、5-3-10、5-3-13、6-2-1、6-2-3、6-2-5、6-3-8、6-4-9、6-4-106-5T4、7-2-K7-3-2、7-4-4、7-5-8、8-2-K9-2-K16-2
12、-1等）报驻地监理部抽查合格签认分项工程质量的检验评定，按保证项目、基本项目和允许偏差项目检验评定。施工单位施工班组应对其操作的每道工序，每一作业循环作为一个检查点，按煤矿井巷工程质量检验评定标准附录A表A.2检查点测点要求，自行检查,并做好施工记录。井巷工程不允许有不合格分项工程，分项工程质量检验评定应在班组自检的基础上，由施工单位项目部组织有关人员检验评定，专职质量检查员核定。分项工程质量检验评定应采用煤矿井巷工程质量检验评定标准附录A表A.1分项工程质检验评定表的格式。监理工程师定期或不定期对工序转换、分项工程质量进行检查。指定分项工程完成后，班组自检合格，由专职质量检查员核定后填报分项
13、工程质量检验评定表（表A.1）及报验表（A4）,报专业监理工程师检查验收，符合要求后予以签认。备注：监理工程师的检查监理工程师的质量检查与验收，是对施工单位作业活动质量的复核与确认；监理工程师的检查决不能代替施工单位的自检，而且，监理工程师的检查必须是在施工单位自检合格的基础上进行的。专职质检员没检查或检查不合格不能报监理工程师，不符合上述规定，监理工程师一律拒绝检查，不予计量。分部工程验收（或中间验收、月末验收）中间验收仅对成井、成巷部分进行验收，要求施工单位在验收前先进行自检、互检、专检，检查合格后填报本月质量证明文件中的各种报表。中间验收由业主主持，设计、监理、施工等单位参加，联合验收后
14、会签各种报表，做为业主支付工程款凭证。一套完整的中间验收质量证明文件应包括以下内容:a.质量证明文件封皮b.单位工程中间验收证书c.分部工程质量检验评定表d.抽检的各分项工程质量检验评定表(即掘进、锚杆、锚索、钢梁棚等分项工程质量检验评定表)c.喷射碎(含金属网)等分项工程质量检验评定表f.锚杆抗拔力试验单g.喷射混凝土试块强度检验报告单位工程的竣工验收a.单位工程的预验收。单位工程竣工后，施工单位填写工程竣工报验单(AlO),附各种竣工资料,报监理部申请竣工验收。总监理工程师组织竣工预验收。验收合格后，由总监理工程师签署工程竣工报验单，并向建设单位提出单位工程质量评估报告。b.单位工程竣工验
15、收。由业主主持，设计、质量监督部门、监理、施工单位等有关部门参加。工程通过验收后,监理部应及时整理监理档案资料，向业主提交监理工作总结。(14)质量控制的监理方法煤矿井巷工程施工周期长，施工工艺复杂、工程变更多、隐蔽多、工序短、转换频繁、二十四小时不间断施工以及地质构造复杂，检查验收空间有限，难度大，井巷工程的分部、分项不如路桥、建筑安装工程那么明显。井巷工程的分项按循环交替进行作业，其分部按进度平行作业，从而导致了分项、分部工程质量在同一检查期进行。针对井巷工程施工特点，要求施工单位有健全的质量保证体系、自检体系，完善的管理制度，严格执行矿山井巷工程施工及验收规范，按煤矿井巷工程质量检验评定标准规定的程序进行质量检验评定。井巷工程质量控制方法采用以指定分项、分部工程检查验收为重点，工序转换检查验收采用平行检查、旁站、抽检等方法。旁站：对重点部位和关键工序以及主要指定分项工程实施旁站监理。检查施工单位现场技术、质检等有关人员到岗情况，检查施工过程中材料及混合料与批准的是否相符合，检查施工过程中是否按批准的方案、技术、规范进行施工。检测：监理工程师对完成的井巷工程井筒、巷道工程质量进行实测、实量检查验收，不符合要求的要进行整修或者要求其返工。试验：对各种工程材料水泥、砂子、石子、锚杆、混凝土配合比及试块等级等，监理工程师执行见证取样制度，随机抽样试验。
