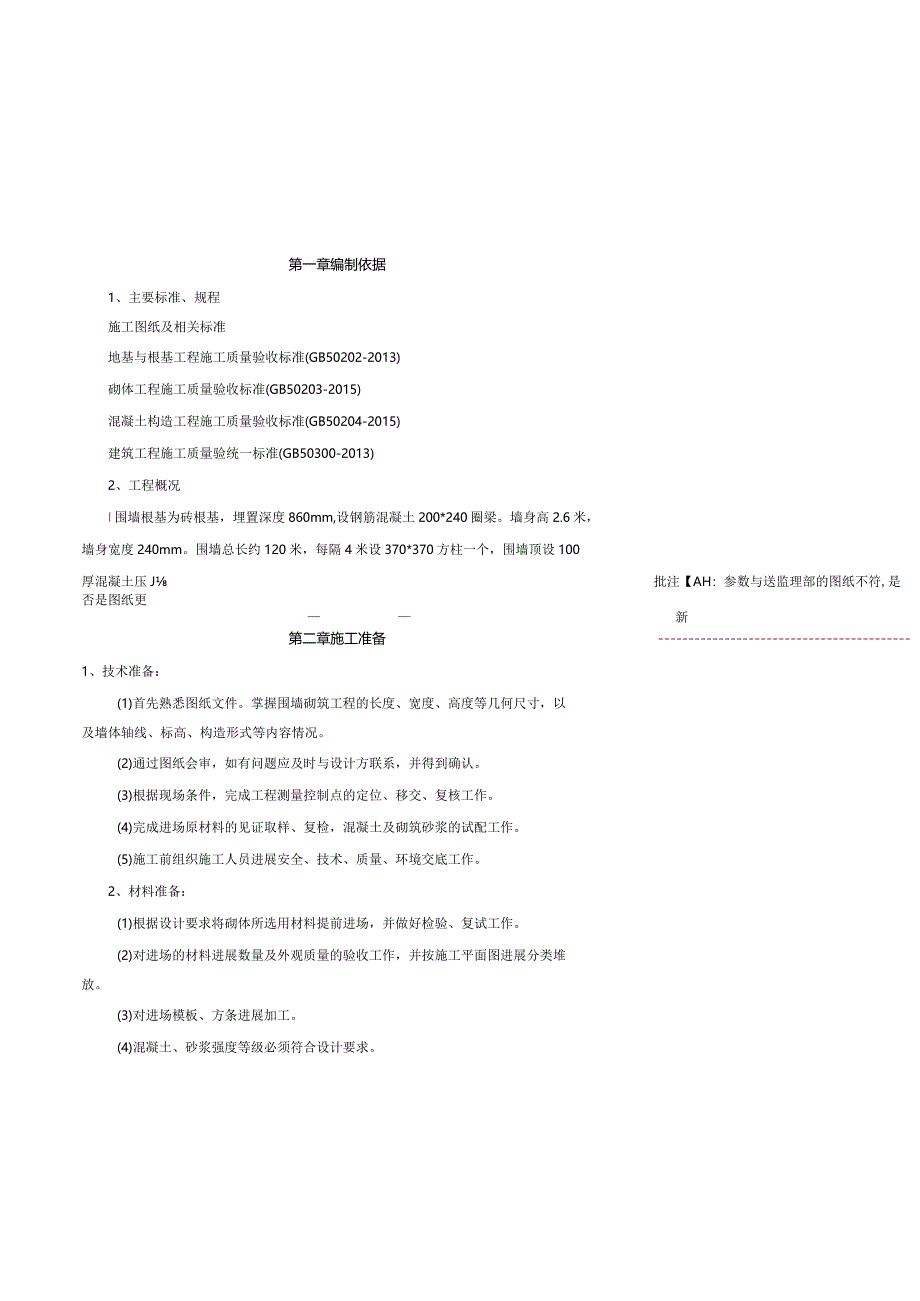

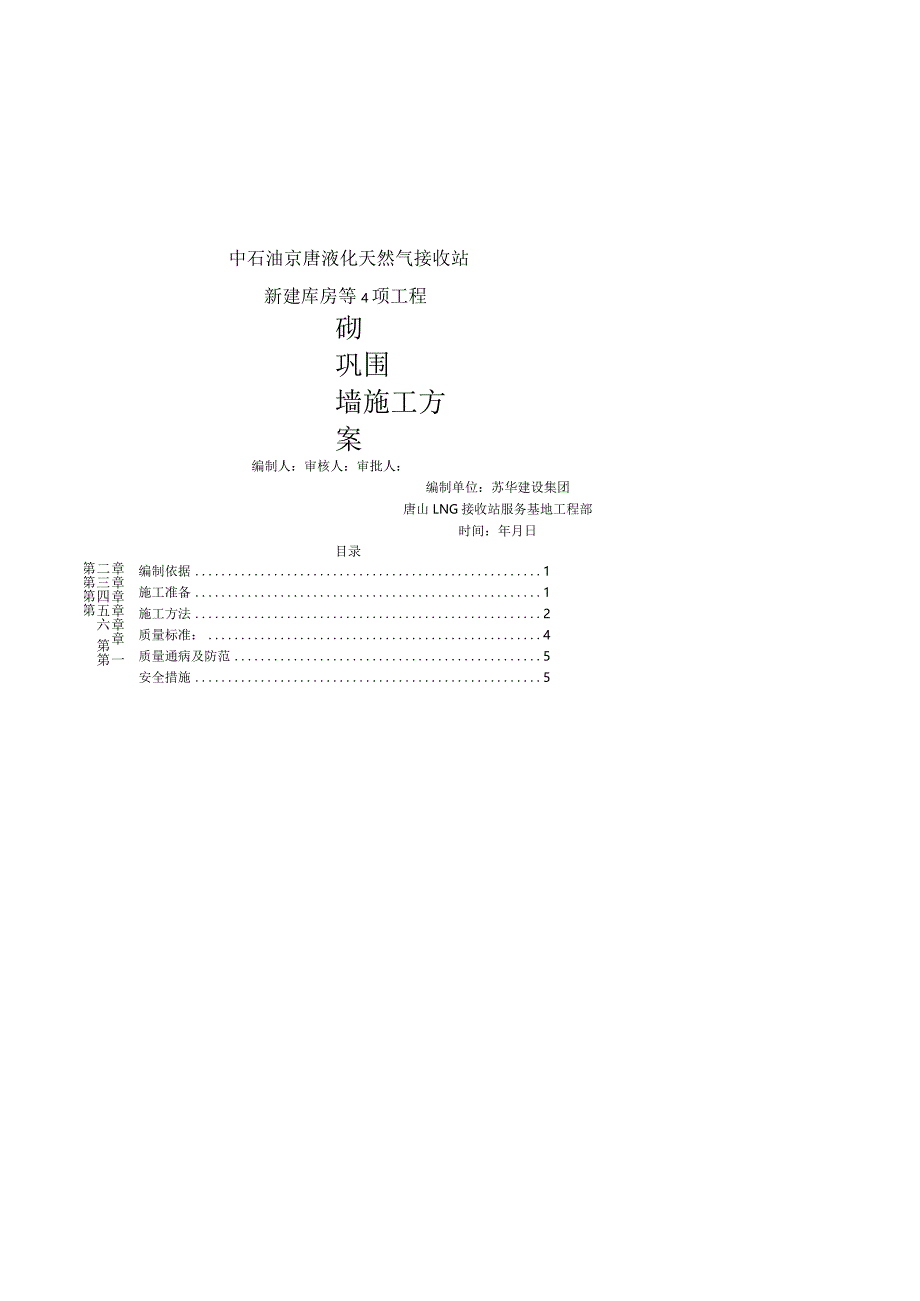

1、中石油京唐液化天然气接收站新建库房等4项工程砌巩围墙施工方案编制人：审核人：审批人：编制单位：苏华建设集团唐山LNG接收站服务基地工程部时间：年月日目录章章章章章章 一二三四五六 第第第第第第编制依据1施工准备1施工方法2质量标准：4质量通病及防范5安全措施5第一章编制依据1、主要标准、规程施工图纸及相关标准地基与根基工程施工质量验收标准(GB50202-2013)砌体工程施工质量验收标准(GB50203-2015)混凝土构造工程施工质量验收标准(GB50204-2015)建筑工程施工质量验统一标准(GB50300-2013)2、工程概况I围墙根基为砖根基，埋置深度860mm,设钢筋混凝土20
2、0*240圈梁。墙身高2.6米，墙身宽度240mm。围墙总长约120米，每隔4米设370*370方柱一个，围墙顶设100厚混凝土压J批注【AH：参数与送监理部的图纸不符,是否是图纸更新第二章施工准备1、技术准备：(1)首先熟悉图纸文件。掌握围墙砌筑工程的长度、宽度、高度等几何尺寸，以及墙体轴线、标高、构造形式等内容情况。(2)通过图纸会审，如有问题应及时与设计方联系，并得到确认。(3)根据现场条件，完成工程测量控制点的定位、移交、复核工作。(4)完成进场原材料的见证取样、复检，混凝土及砌筑砂浆的试配工作。(5)施工前组织施工人员进展安全、技术、质量、环境交底工作。2、材料准备：(1)根据设计要

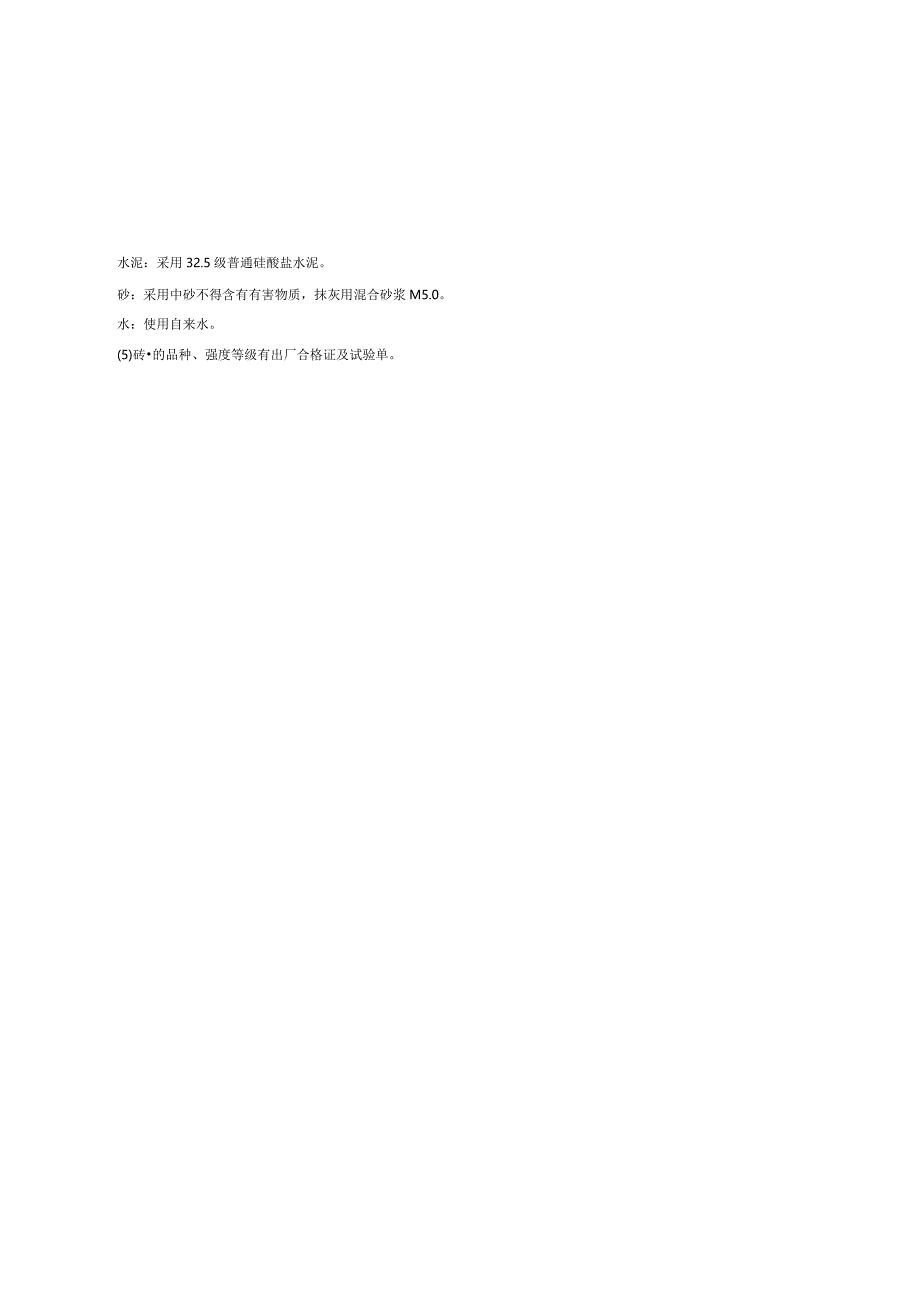

3、求将砌体所选用材料提前进场，并做好检验、复试工作。(2)对进场的材料进展数量及外观质量的验收工作，并按施工平面图进展分类堆放。(3)对进场模板、方条进展加工。(4)混凝土、砂浆强度等级必须符合设计要求。水泥：采用32.5级普通硅酸盐水泥。砂：采用中砂不得含有有害物质，抹灰用混合砂浆M5.0。水：使用自来水。(5)砖的品种、强度等级有出厂合格证及试验单。3、机械准备：(I)机械设备：测量器具、水平运输机械等。(2)主要工具：瓦刀、大铁锹、刨铐、手锤、钢凿、筛子、铁锹、手推车等。(3)检测工具：水准仪、经纬线仪、钢卷尺、锤线球、水平尺、磅秤、等。4、作业条件：(1)基槽土方开挖前，应详细查明施工区
4、域内的地下、地上障碍物。对位于基坑、管沟内的管线和、相距较近的地上、地下障碍物按拆、改或加固方案处理完毕。(2)根据给定的控制坐标和水准点，按建筑物总平面要求，引测到现场。在工程施工区域设置测量控制网，包括控制基线、轴线和水平准点：做好轴线控制测量的校核。(3)夜间施工时，应有足够的照明设施；在不安全地段应设置明显标示，并要合理安排开挖顺序，防止错挖或超挖。(4)基槽土方开挖完成，分段分阶整平基底，去除浮土，夯实地基基槽，验收后，弹好根基或墙身轴线及边线。(5)根基模板定位及安装固定，弹好浇筑根基碎控制线。(6)立皮数杆或划皮数线：皮数杆间距15m20m,转角处均设立，一般距墙皮或墙角50mm
5、为宜。皮数杆应垂直、结实、标高一致。(7)常温施工时，砌砖前1天应将砖浇水湿润，雨天作业不得使用含水率饱和状态的砖。(8)砌筑部位的灰渣、杂物应去除干净，基层浇水湿润。(9)砂浆配合比拌制砂浆，并搅拌均匀。砂浆应随拌随用，严禁使用过夜砂浆。第三章施工方法1、土方工程(1)工艺流程测量放线一确定开挖顺序一分段均匀开挖一清底。(2)操作工艺基槽开挖，应先进展测量定位，抄平放线，定出开挖宽度，按放线分块(段)挖土。开挖基槽，应合理确定开挖顺序、路线及开挖深度,。人工基槽和管沟，进一步保证基底平整。2、砖墙砌筑(1)工艺流程作业准备一砖浇水一拌制砂浆一砌砖墙一抹灰T验收。(2)操作工艺组砌方法砌体采用
6、一顺一丁(满丁、满条)、梅花丁或三顺一丁砌法。选砖砌混水墙应选择棱角整齐，无弯曲、裂纹均匀，规格根基一致的破。盘角砌砖前应先盘角，每次盘角不应超过五皮，新盘的大角，及时进展吊、靠。如有偏差要及时修整。盘角时应仔细对照皮数杆的稗层和标高，控制好灰缝大小，使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。挂线砌筑砖墙厚度超过一褚厚时，应双面挂线。超过IOm的长墙，中间应设支线点，小线要拉紧，每皮砖都要穿线看平，使水平缝均匀一致，平直通顺；砌一砖厚度混水墙时宜采用外手挂线，可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定根基。砌砖砌病应采用一铲灰、一块碑、一挤揉的“三一砌
7、砖法，即满铺、满挤操作法。砌砖时砖要放平，里手高，墙面就要张；里手低，墙面就要背。砌砖应跟线”上跟线、下跟棱，左右相邻要对平。水平灰缝厚度和竖向灰缝宽度一般为Iomm,但不应小于8m,也不应大于12mm。为保证清水墙面主缝垂直，不游丁走缝，当砌完一步架高时，宜每隔为2m水平间距，在丁砖立楞位置弹两道垂直立线，以分面控制游丁走缝。在操作过程中，要认真进展自检，如出现偏差，应随时纠正，严禁事后砸墙。砌筑砂浆应随搅拌随使用。施工脚手眼补砌时，灰缝应填满砂浆，不得用干砖填塞。变形缝按设计要求和根基作法留置。3、墙体抹灰(1)基层处理：用铲子墙面上剩余砂浆、污垢、用扫帚清扫灰尘，清理干净，水浇墙，将砖缝
8、中的尘土冲掉，并将墙面湿润至砖内3CM。楼梯间钉钢丝网，抹灰。(2)吊垂直、套方找规矩：按墙上已弹的基准线，分别在垛、墙面等处m垂直，套方酥灰/批注【Ai标注灰饼厚度一(3)抹砂浆：首先应将墙面泄湿，砂浆应采用1：3水泥砂浆。抹时先薄薄地刮一层灰使其与底灰粘牢，紧跟抹第二道灰，并用杠横竖刮平，木抹子挫平，铁抹子溜光压实。待外表无明水后，用刷子醮水按垂直于地面的同一方向，轻刷一遍，以保证面层抹面的颜色一致，防止和减少收缩裂缝。及时将分格条起出，等灰层干后，用素水泥膏将缝子勾好。对于难起的分格条，应待灰层干透后再起条，防止起坏边棱。(4)养护：长泥砂浆抹灰层应在潮湿的环境下养护LI批注IA3：若何
9、保藻养护环境的潮湿I第四章质量标准I1、土方开挖前应检查定位放线，合理安排土方运输车的行走路线及堆土场地。2、施工过程中应检查平面位置、水平标高、边坡坡度、压实度。3、土方开挖工程的质量检验标准应符合施工质量验收标准规定。4、混凝土所用的水泥、骨料、外加剂等必须符合标准及有关规定，使用前检查出厂合格证、有关试验报告及复检报告，严格执行实验室混凝土配合比进展下料。5、砌筑砖砌体时，砖应提前12d浇水湿润。烧结普通砖含水率宜为10%15%,(现场检验砖的含水率的简易方法采用继砖法，当前截面四周融水深度为15mm20mm时，视为符合要求的适宜含水率)。6、采用铺浆法砌筑时，铺筑长度不得超过750mm
10、；施工期间气温超过30度时，铺浆长度不得超过500三o7、竖向灰缝不应出现透明缝、瞎缝和假缝。8、施工临时连续处补砌时，必须将接槎处外表清理干净，浇水湿润，并填实砂浆，保持灰缝平直。9、砖和砂浆的强度等级必须符合设计要求，砌体水平灰缝的砂浆饱满度不得小于80%。10、砖砌体的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时连续处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。11、砖砌体组砌方法应正确，上、下错缝，内外搭砌；破砌体的灰缝应横平竖直，厚薄均匀。水平灰缝厚度宜为10三,但不应小于8mm,也不应大于12廊；砖柱不得采用包心砌法。12、砖砌体的位置及垂直度允许偏差及一般尺寸
11、允许偏差应符合施工质量验收标准规定。第五章质量通病及防范1、防止基底超挖：开挖基槽、管沟不得超过基底标高。2、基底保护：基槽开挖后应尽量减少基土的扰动。如果根基不能及肘施工时，可在基底标高以上预留30Omm地层不挖，待做根基时再挖。3、混凝土及砂浆配制时，-各组分材料应采用聚量计量并确保各种材料的计量/1批注A4：现场未进场相关计量工具误差在规定范围内，搅拌时间应符合规定，防止因配合比不准而影响质量。4、混凝土的养护和施工缝处理必须符合施工质量验收标准规定，5、混凝土振捣密实，不得有蜂窝孔洞露筋缝隙夹渣等缺陷。6、砌筑根基应挂线砌筑，且一砖半墙及以上必须双面挂线，大放脚两边收退均匀，砌到根基墙
12、身时，再次复核墙的轴线和边线，保持墙身的垂直，以防根基墙身位移。7、砌筑时每层砖都要做到与皮数杆对平，通线要绷紧拉平，同时砌筑要注意左右两侧，防止接槎处上下不平，水平灰缝厚度不一致。8、立皮数杆进，抄平放线要准确，钉皮数杆的木桩要结实。皮数杆立完后，要进展一次水平标高全面的复验，确保皮数杆标高一致。在施工中应注意保护皮数杆，经常检查复核，确保皮数杆标高的正确。9、留槎应符合要求。在砌体的转角和交接处应同时砌筑，否那么应砌成斜槎。10、严禁使用过期水泥，严格按配比计量，拌制砂浆，并按规定留置、养护好砂浆试块，确保砂浆强度满足设计要求。11、严格按砌块排砖图施工，应注意砌块的规格并正确组砌，防止砌
13、块反放。12、做好各专业之间的协调配合，确保孔洞的位置、尺寸及标高准确，防止事后剔凿开洞，影响砌体质量。第六章安全措施1.按照施工方案的要求作业。2 .挖掘时必须设立施工安全牌，不安全警示标志,严禁非操作人员进入，指挥操作人必须实施现场指挥，严禁百目指挥。3 .保护环境，保护绿化，不得破坏公物。4 .强制优化管理，文明施工，相互监视。自我保护，严格按建筑工程操作规程来施工，还必须做好安全教育工作，上班检查安全，下班后检查质量，培养每个人对安全、质量的忧患意识。5 .在制作模板锯板时要有专人负责锯板，在操作前必须进展锯机运转调试，确认设备正常前方能锯料。6 .在现浇碎工程中。不得用力过猛，严禁把脚踏在料车上。7 .搅拌机在拌制碎时严禁将工具伸入筒内。8 .使用振动棒时应穿带好防护用具，所有开关箱必须架空设置，严禁倒放于地面。
