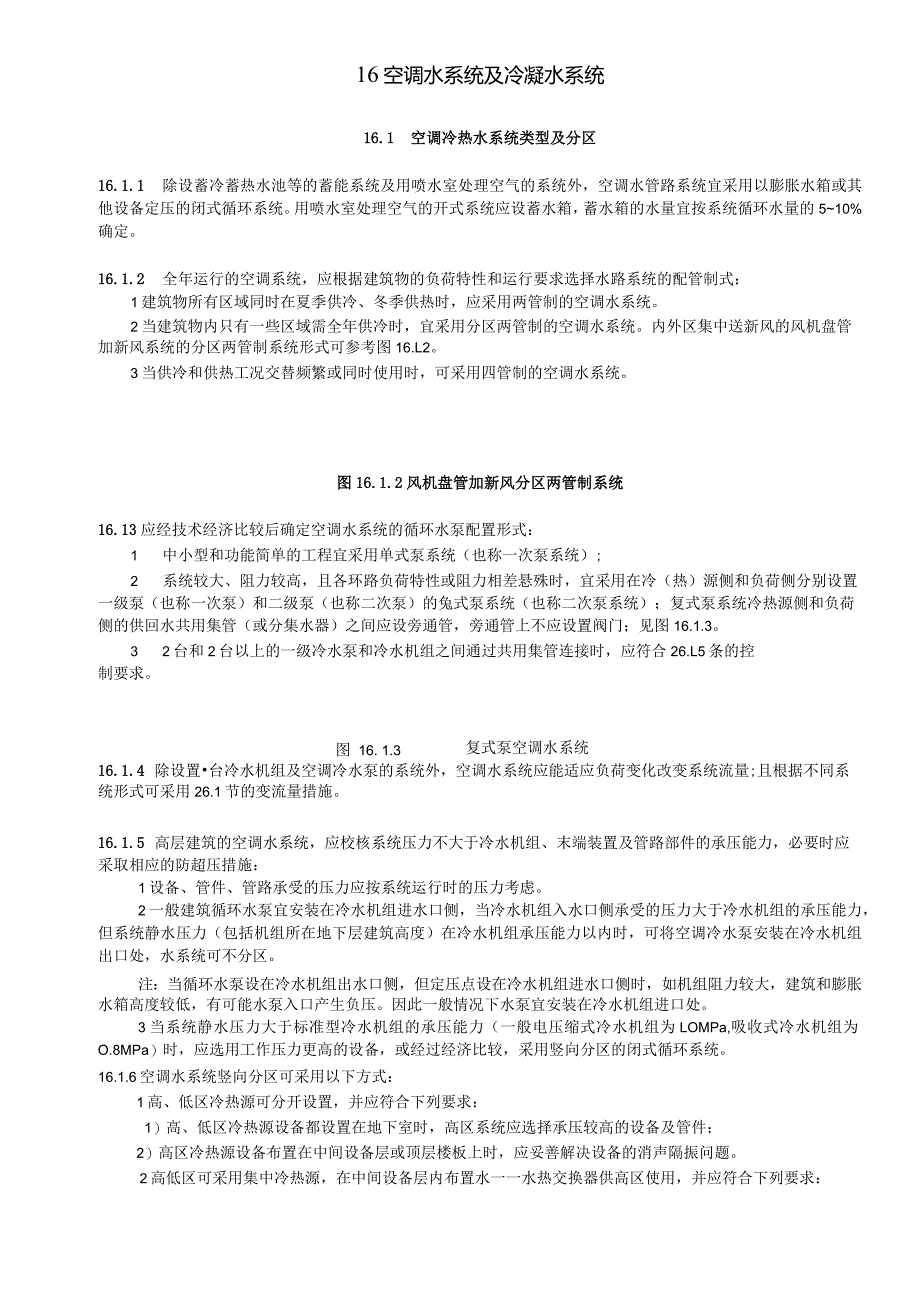

1、16空调水系统及冷凝水系统16.1 空调冷热水系统类型及分区16.1.1 除设蓄冷蓄热水池等的蓄能系统及用喷水室处理空气的系统外，空调水管路系统宜采用以膨胀水箱或其他设备定压的闭式循环系统。用喷水室处理空气的开式系统应设蓄水箱，蓄水箱的水量宜按系统循环水量的510%确定。16.1.2 全年运行的空调系统，应根据建筑物的负荷特性和运行要求选择水路系统的配管制式：1建筑物所有区域同时在夏季供冷、冬季供热时，应采用两管制的空调水系统。2当建筑物内只有一些区域需全年供冷时，宜采用分区两管制的空调水系统。内外区集中送新风的风机盘管加新风系统的分区两管制系统形式可参考图16.L2。3当供冷和供热工况交替频
2、繁或同时使用时，可采用四管制的空调水系统。图16.1.2风机盘管加新风分区两管制系统16.13应经技术经济比较后确定空调水系统的循环水泵配置形式：1 中小型和功能简单的工程宜采用单式泵系统（也称一次泵系统）;2 系统较大、阻力较高，且各环路负荷特性或阻力相差悬殊时，宜采用在冷（热）源侧和负荷侧分别设置一级泵（也称一次泵）和二级泵（也称二次泵）的兔式泵系统（也称二次泵系统）；复式泵系统冷热源侧和负荷侧的供回水共用集管（或分集水器）之间应设旁通管，旁通管上不应设置阀门；见图16.1.3。3 2台和2台以上的一级冷水泵和冷水机组之间通过共用集管连接时，应符合26.L5条的控制要求。图 16. 1.3
3、复式泵空调水系统16.1.4 除设置台冷水机组及空调冷水泵的系统外，空调水系统应能适应负荷变化改变系统流量;且根据不同系统形式可采用26.1节的变流量措施。16.1.5 高层建筑的空调水系统，应校核系统压力不大于冷水机组、末端装置及管路部件的承压能力，必要时应采取相应的防超压措施：1设备、管件、管路承受的压力应按系统运行时的压力考虑。2一般建筑循环水泵宜安装在冷水机组进水口侧，当冷水机组入水口侧承受的压力大于冷水机组的承压能力，但系统静水压力（包括机组所在地下层建筑高度）在冷水机组承压能力以内时，可将空调冷水泵安装在冷水机组出口处，水系统可不分区。注：当循环水泵设在冷水机组出水口侧，但定压点设
4、在冷水机组进水口侧时，如机组阻力较大，建筑和膨胀水箱高度较低，有可能水泵入口产生负压。因此一般情况下水泵宜安装在冷水机组进口处。3当系统静水压力大于标准型冷水机组的承压能力（一般电压缩式冷水机组为LOMPa,吸收式冷水机组为O.8MPa）时，应选用工作压力更高的设备，或经过经济比较，采用竖向分区的闭式循环系统。16.1.6空调水系统竖向分区可采用以下方式：1高、低区冷热源可分开设置，并应符合下列要求：1）高、低区冷热源设备都设置在地下室时，高区系统应选择承压较高的设备及管件；2）高区冷热源设备布置在中间设备层或顶层楼板上时，应妥善解决设备的消声隔振问题。2高低区可采用集中冷热源，在中间设备层内

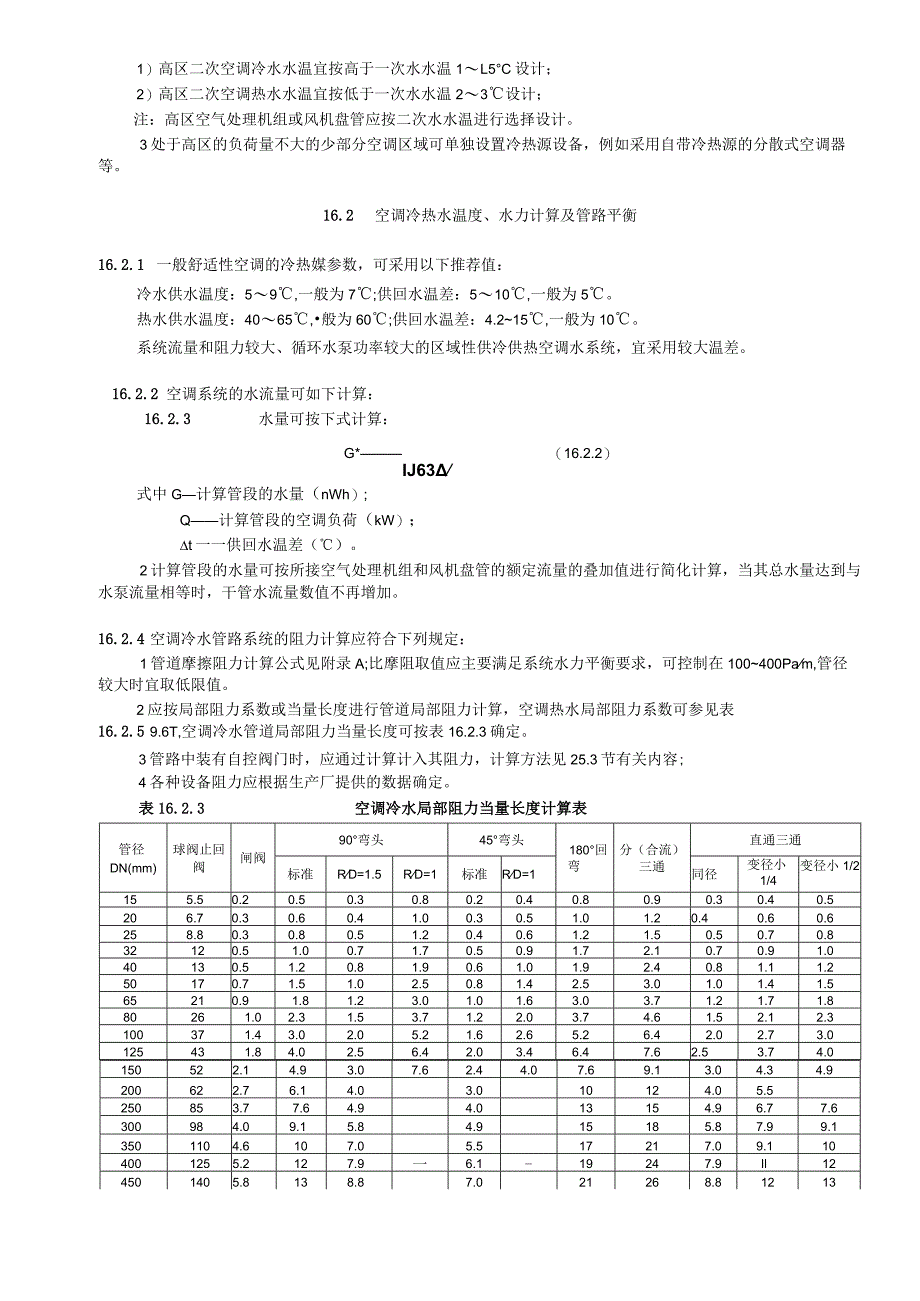

5、布置水一一水热交换器供高区使用，并应符合下列要求：1）高区二次空调冷水水温宜按高于一次水水温1L5C设计；2）高区二次空调热水水温宜按低于一次水水温23设计；注：高区空气处理机组或风机盘管应按二次水水温进行选择设计。3处于高区的负荷量不大的少部分空调区域可单独设置冷热源设备，例如采用自带冷热源的分散式空调器等。16.2 空调冷热水温度、水力计算及管路平衡16.2.1 一般舒适性空调的冷热媒参数，可采用以下推荐值：冷水供水温度：59,一般为7;供回水温差：510,一般为5。热水供水温度：4065,般为60;供回水温差：4.215,一般为10。系统流量和阻力较大、循环水泵功率较大的区域性供冷供热空
6、调水系统，宜采用较大温差。16.2.2 空调系统的水流量可如下计算：16.2.3 水量可按下式计算：G*（16.2.2）IJ63式中G计算管段的水量（nWh）;Q计算管段的空调负荷（kW）；t一一供回水温差（）。2计算管段的水量可按所接空气处理机组和风机盘管的额定流量的叠加值进行简化计算，当其总水量达到与水泵流量相等时，干管水流量数值不再增加。16.2.4 空调冷水管路系统的阻力计算应符合下列规定：1管道摩擦阻力计算公式见附录A;比摩阻取值应主要满足系统水力平衡要求，可控制在100400Pam,管径较大时宜取低限值。2应按局部阻力系数或当量长度进行管道局部阻力计算，空调热水局部阻力系数可参见表
7、16.2.5 9.6T,空调冷水管道局部阻力当量长度可按表16.2.3确定。3管路中装有自控阀门时，应通过计算计入其阻力，计算方法见25.3节有关内容;4各种设备阻力应根据生产厂提供的数据确定。表16.2.3空调冷水局部阻力当量长度计算表管径DN(mm)球阀止回阀闸阀90弯头45弯头180回弯分（合流）三通直通三通标准RD=1.5RD=1标准RD=1同径变径小1/4变径小1/2155.50.20.50.30.80.20.40.80.90.30.40.5206.70.30.60.41.00.30.51.01.20.40.60.6258.80.30.80.51.20.40.61.21.50.50.
8、70.832120.51.00.71.70.50.91.72.10.70.91.040130.51.20.81.90.61.01.92.40.81.11.250170.71.51.02.50.81.42.53.01.01.41.565210.91.81.23.01.01.63.03.71.21.71.880261.02.31.53.71.22.03.74.61.52.12.3100371.43.02.05.21.62.65.26.42.02.73.0125431.84.02.56.42.03.46.47.62.53.74.0150522.14.93.07.62.44.07.69.13.04.3
9、4.9200622.76.14.03.010124.05.5250853.77.64.94.013154.96.77.6300984.09.15.84.915185.87.99.13501104.6107.05.517217.09.1104001255.2127.9一6.1-19247.9Il124501405.8138.87.021268.812135001606.715107.925301013156001867.618129.1293512151816.2.4四管制系统管道阻力应分别计算，空调热水计算方法同采暖系统，见12.9.6条。16.2.6 两管制系统可按供冷流量确定管径，冬季空调
10、热水的系统总阻力可根据冷水阻力按下式进行估算：Hg=a(GgGt)2HL+H(16.2.5)式中Hg冬季空调热水的系统总阻力(kPa);a在相同水量和管径时，冷热水由于粘滞系数不同等因素的修正系数，可取a=0.9-0.95;Gg空调热水流量(m3h);G1空调冷水流量(nWh);H1空调冷水的管路阻力(不包括蒸发器阻力)(kPa);H2加热器阻力(kPa)o16.2.7 空调水系统的水力平衡，应符合下列要求：1应通过系统布置和管径选择，减少并联环路之间的压力损失差值。2因温差引起重力水头，计算中可忽略不计。3当异程系统并联环路的压力损失计算差值大于15%时，应设调节装置。16.2.8 空调水系
11、统的调节装置的设置应通过技术经济比较后确定，且应符合下列要求：1 多台并联的定流量空调水和冷却水循环泵等，必要时可设置自力式流量控制阀(动态流量平衡阀)；注：并联空调水和冷却水循环泵之间的初次平衡较易通过管路布置和管径选择等达到，但多台定流量水泵并联时，减少水泵运行台数后，如管路特性不向增加阻力的方向变化或变化较小(例如：水泵与热交换器之间、或与冷却塔之间共用集管连接，水泵运行台数减少时，不关闭停止使用的相应支路或设备的阀门)，运行的水泵流量会增加较大，水泵电机有可能超负荷，因此必要时可设置自力式流量控制阀。2 需要用阀门调节进行平衡的空调水系统，应在每个并联支环路均设置可测量数据的调节装置，
12、且支环路所带并联空调末端设备之间的压力损失计算差值不应大于15%。注：并联环路的某支路进行调节时，其他支路将会受到影响，因此不论采用何种调节阀门，均应在每个支路设置，且应采用智能仪表测量每支路的阻力特性，才能进行调节。设平衡阀的支路内各并联空调末端设备形成的小环路无调节手段时，则应通过调整管径达到平衡要求。3 末端空调设备拟采用电动两通阀的变流量系统宜按下列原则选择设置调节装置：D当仅要求系统初调节平衡时，可在末端空调设备设置电动两通阀，需要用阀门调节平衡的各并联支环路采用静态平衡阀，不应设置自力式流量控制阀(动态流量平衡阀)；注：具有动态平衡功能的阀门由工厂一次设定其最大设计流量，在一定的压
13、差范围内能够不受外界干扰，动态地维持流量恒定。但自力式流量控制阀如设置在变流量系统支路中，当一些末端设备需要小流量时，流量控制阀在一定压差范围内仍维持设定的流量；例如当一些风机盘管自控阀门关闭时，由于支路总流量恒定，正在使用的风机盘管流量会增加，宜引起风机盘管控制阀的频繁开闭；因此不应采用。2）风机盘管等需双位调节的末端设备，必要时可选用双位调节的动态平衡电动两通阀。3）空气处理机组等需连续调节的末端设备可选用比例调节动态平衡电动调节阀，其调节特性应满足25.3节的有关要求。4）设置动态平衡电动两通阀或调节阀的末端设备不应再设置电动两通阀。注：动态平衡电动两通阀在开启时保持设计流量，并可受温控
14、开闭；动态平衡电动调节阀根据负荷需要自动改变设定流量，并不受其他支路影响使设定流量恒定；但目前价格较高，可根据工程需要和投资情况选用。16.3 空调冷热水系统循环泵及附件16.3.1 空调冷热水循环泵，可按下列原则配置：1除水泵运行的台数匹配和单台水泵的流量、扬程与冬、夏季系统工况均吻合的情况外，两管制空调水系统应分别设置冷水和热水循环泵。2单式泵系统及复式泵系统中一级泵，宜与冷水机组的台数和流量相对应。3复式泵系统中二级泵台数应按系统的分区和每个分区的流量调节方式确定，且每个分区不宜少于两台。4热水泵的台数和流量应符合22.2.4条2款和21.4.4条4款的规定。16.3.2 循环水泵的扬程，应按下列方法计算确定：1单式泵系统：D闭式循环系统应按管路和管件阻力、自控阀及过滤器
