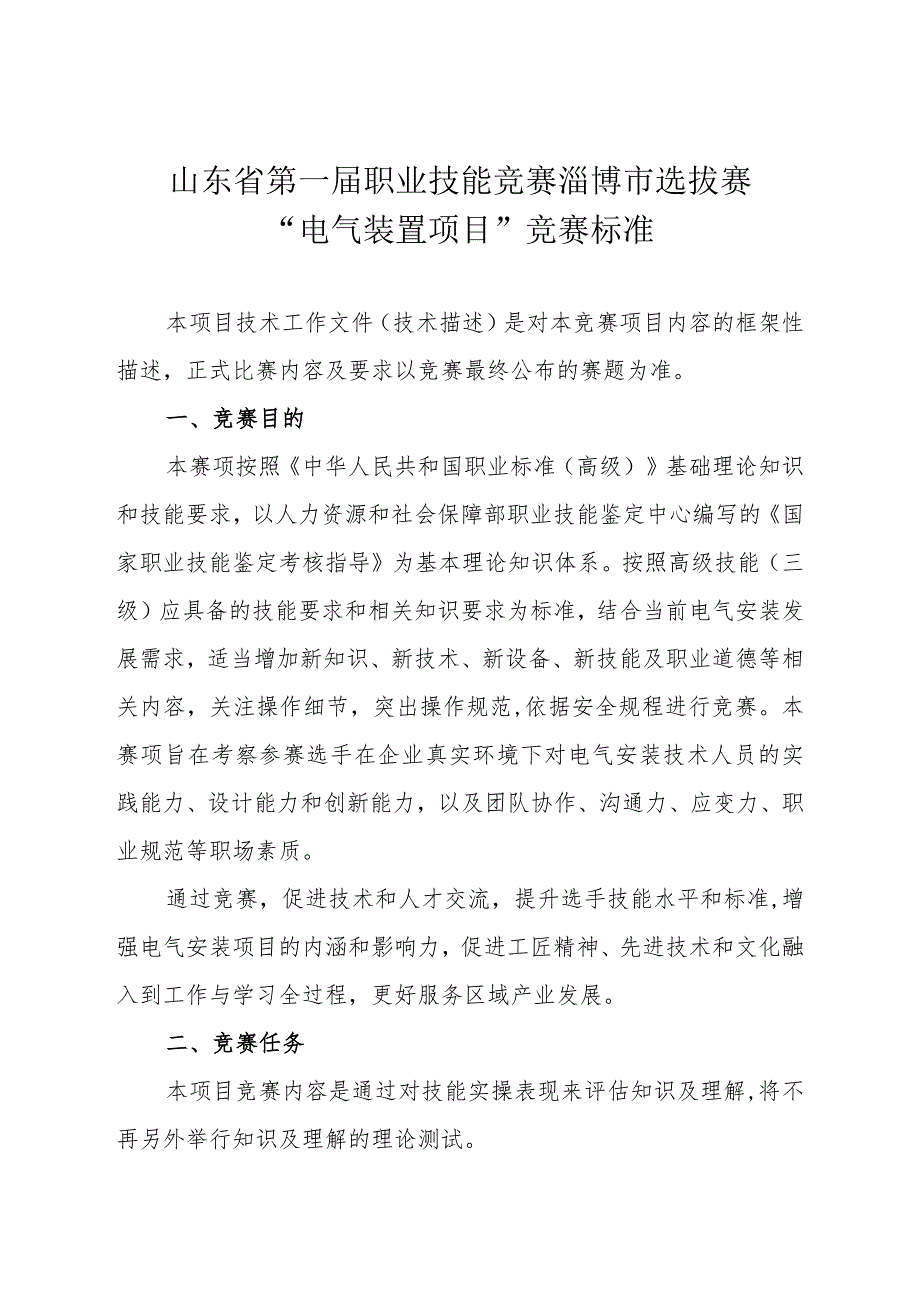

1、山东省第一届职业技能竞赛淄博市选拔赛“电气装置项目”竞赛标准本项目技术工作文件（技术描述）是对本竞赛项目内容的框架性描述，正式比赛内容及要求以竞赛最终公布的赛题为准。一、竞赛目的本赛项按照中华人民共和国职业标准（高级）基础理论知识和技能要求，以人力资源和社会保障部职业技能鉴定中心编写的国家职业技能鉴定考核指导为基本理论知识体系。按照高级技能（三级）应具备的技能要求和相关知识要求为标准，结合当前电气安装发展需求，适当增加新知识、新技术、新设备、新技能及职业道德等相关内容，关注操作细节，突出操作规范,依据安全规程进行竞赛。本赛项旨在考察参赛选手在企业真实环境下对电气安装技术人员的实践能力、设计能力

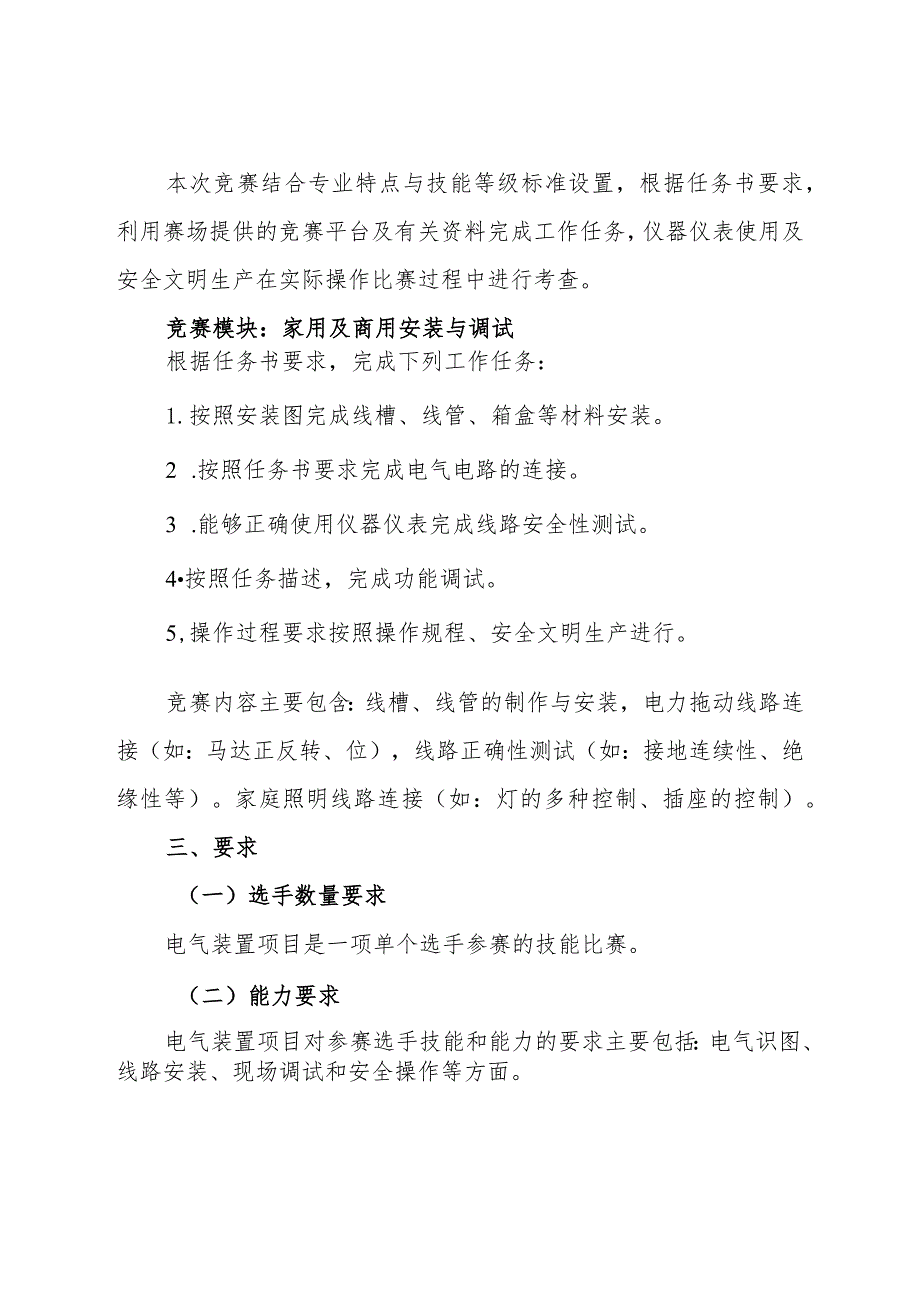

2、和创新能力，以及团队协作、沟通力、应变力、职业规范等职场素质。通过竞赛，促进技术和人才交流，提升选手技能水平和标准,增强电气安装项目的内涵和影响力，促进工匠精神、先进技术和文化融入到工作与学习全过程，更好服务区域产业发展。二、竞赛任务本项目竞赛内容是通过对技能实操表现来评估知识及理解,将不再另外举行知识及理解的理论测试。本次竞赛结合专业特点与技能等级标准设置，根据任务书要求，利用赛场提供的竞赛平台及有关资料完成工作任务，仪器仪表使用及安全文明生产在实际操作比赛过程中进行考查。竞赛模块：家用及商用安装与调试根据任务书要求，完成下列工作任务：1.按照安装图完成线槽、线管、箱盒等材料安装。2 .按照

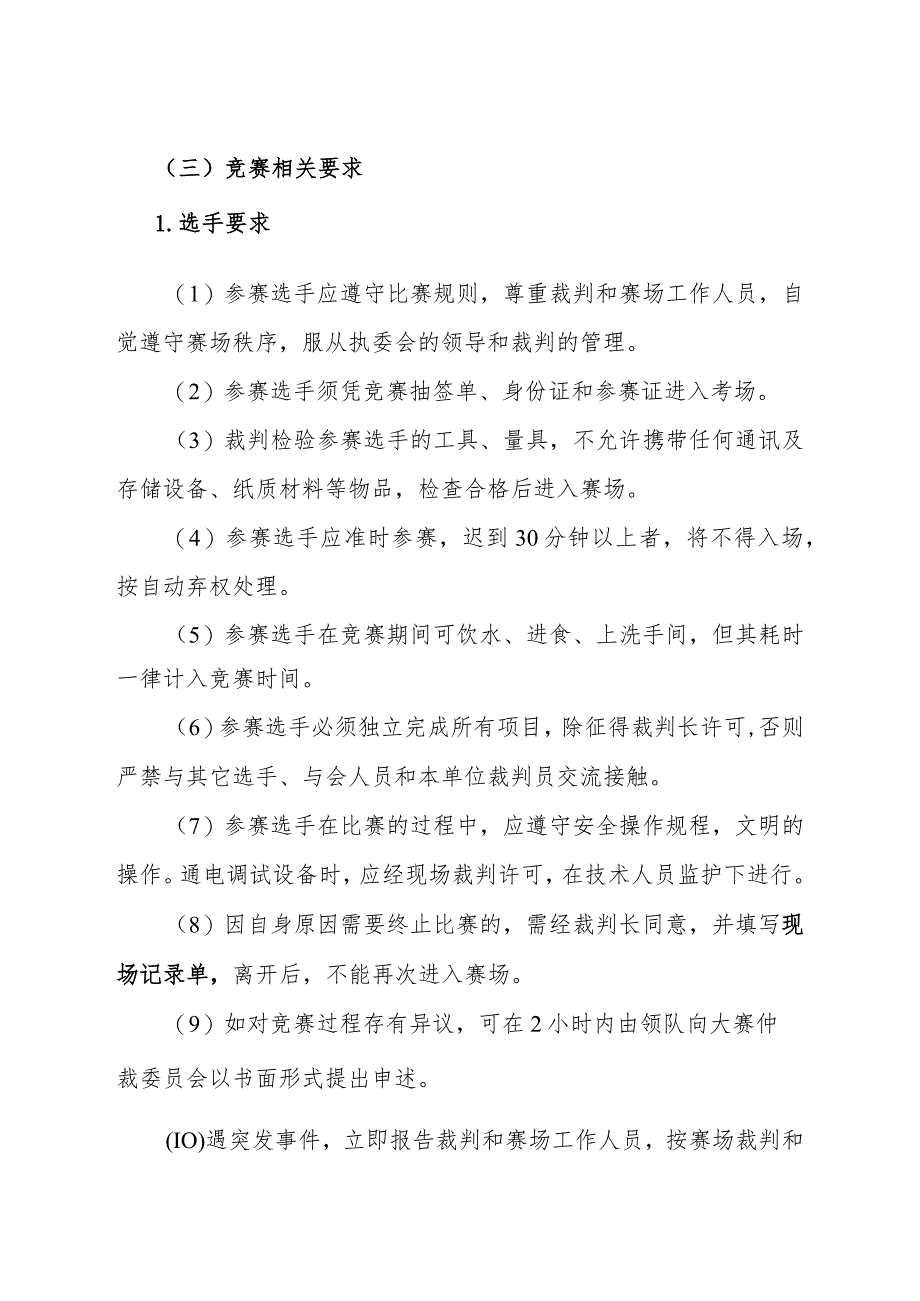

3、任务书要求完成电气电路的连接。3 .能够正确使用仪器仪表完成线路安全性测试。4按照任务描述，完成功能调试。5,操作过程要求按照操作规程、安全文明生产进行。竞赛内容主要包含：线槽、线管的制作与安装，电力拖动线路连接（如：马达正反转、位），线路正确性测试（如：接地连续性、绝缘性等）。家庭照明线路连接（如：灯的多种控制、插座的控制）。三、要求（一）选手数量要求电气装置项目是一项单个选手参赛的技能比赛。（二）能力要求电气装置项目对参赛选手技能和能力的要求主要包括：电气识图、线路安装、现场调试和安全操作等方面。（三）竞赛相关要求1.选手要求（1）参赛选手应遵守比赛规则，尊重裁判和赛场工作人员，自觉遵守赛
4、场秩序，服从执委会的领导和裁判的管理。（2）参赛选手须凭竞赛抽签单、身份证和参赛证进入考场。（3）裁判检验参赛选手的工具、量具，不允许携带任何通讯及存储设备、纸质材料等物品，检查合格后进入赛场。（4）参赛选手应准时参赛，迟到30分钟以上者，将不得入场，按自动弃权处理。（5）参赛选手在竞赛期间可饮水、进食、上洗手间，但其耗时一律计入竞赛时间。（6）参赛选手必须独立完成所有项目，除征得裁判长许可,否则严禁与其它选手、与会人员和本单位裁判员交流接触。（7）参赛选手在比赛的过程中，应遵守安全操作规程，文明的操作。通电调试设备时，应经现场裁判许可，在技术人员监护下进行。（8）因自身原因需要终止比赛的，需
5、经裁判长同意，并填写现场记录单，离开后，不能再次进入赛场。（9）如对竞赛过程存有异议，可在2小时内由领队向大赛仲裁委员会以书面形式提出申述。(IO)遇突发事件，立即报告裁判和赛场工作人员，按赛场裁判和工作人员的指令行动。2.安全要求(1)选手必须身着工作服进行比赛，比赛全程要求做到“领口紧、袖口紧、下摆紧”的三紧要求。(2)选手在进行安装布线操作时，必须穿戴硬壳防护头盔(或塑料安全头盔)，防止高处掉落物品或磕碰导致受伤。(3)选手比赛全程需穿着绝缘鞋，绝缘鞋同时要求具有防砸、防穿刺功能。(4)选手参加实际操作竞赛前，应认真学习竞赛项目安全操作规程。竞赛中如发现问题应及时解决，无法解决的问题应及
6、时向裁判员报告，裁判员视情况予以判定，并协调处理。(5)赛场内禁止吸烟和携带和存放易燃、易爆、挥发性物质和材料。四、评分标准(一)评判标准的制订原则参照电工国家职业标准高级(国家职业资格三级)的相关标准、规范，并参照世界技能大赛相关要求，遵照科学严谨、公正公平的原则制定评判标准。(二)评分内容1.过程评分由裁判依据评分表，对参赛选手的操作规范、职业素养、赛场表现等进行评分。2.结果评分由裁判依据评分表，对参赛选手组装和调试的电气安装设备各部件的接线、安装工艺、实现功能等进行评分。评判比例，见表1所示。表1评判比例评分项目主要内容权重职业素养安全操作（如绝缘鞋、安全帽使用情况）10%赛场卫生、绿
7、色环保家用及商用安装与调试电气控制线路接线工艺10%电气设备安全测试，并完成测试报告5%电气设备功能调试30%电气设备接地安全系统5%尺寸测量15%线路设计15%设备与线路安装10%总分100%1 .竞赛成绩满分100分。2 .参赛选手总成绩相同的，按照评判比例顺序得分高的选手名次在前。五、设备和工具材料（一）竞赛工位单人单工位操作（二）赛场设施1.竞赛赛场提供竞赛所需的操作平台、人字梯。3 .建议选手自带工具清单，见表1。表1建议自带工具清单序号名称数量备注1万用表1型号自定，建议为数字式自动换挡2剥线钳1剥线线径0.32.Omm3尖嘴钳1自定序号名称数量备注4断线钳1自定5压线钳1E系列针
8、式端子压线专用6电缆剥线器1自定7“一”字改锥套一字2mm6mm8“十”字改锥套十字PH0=3mmPH3=8mm10线槽切割工具1手工锯11安全保护用品1鞋、衣、帽、防护镜等12文具1含签字笔、铅笔、橡皮、记号笔13PVC管管簧120注：选手可以使用电池驱动电动螺丝刀，但是工作电压不得超过直流12伏，工作噪声不得超过60分贝，并且扭矩可以调节。5.选手禁止自带使用的物品，见表4。表4禁止携带物品序号设备名称1电子设备：通信工具、录音器、照相机、摄影机等2移动存储设备，如U盘、光盘、硬盘等3参考资料，如书籍、笔记等六、竞赛时间竞赛时间240分钟。七、注意事项1 .参赛选手应严格遵守设备安全操作规
9、程。2 .参赛选手停止操作时，应保证设备的正常运行，比赛结束后，所有设备保持运行状态，不要拆、动硬件连接，确保设备正常运行和正常评分。3 .参赛选手应遵从安全规范操作。4 .参赛选手应保证设备和信息完整及安全。附件1（设备图片仅供参考，竞赛设备具体型号赛前统一公布）一、设备实物图片1.尺寸:正面墙2400*1800MM,左、右面墙2400*1200MM02设备电源：三相五线制AC380V1050Hz3 .保护功能：具备漏电保护、过载保护、短路保护以及急停、钥匙开关等多重防护4 .输出电源：三相AC380V,单相AC220V（二）材料、器件配置设备主要配置表序号名称规格型号单位数量备注1动力电箱
10、（含配电板）尺寸500*600*230mm个12接触器（配辅助触头）AC220V个33中间继电器（配底座）MY4N-GS220V个24时间继电器NTE8A-IOA,AC220V个15时间继电器NTE8A-IOB,AC220V个I6热继电器（配底座）NR2-25个17漏电型断路器3P+NDZ47LE-32/D32个28断路器3PDZ47-63/D10个29断路器2PDZ47-60/D10个210漏电断路器1P+NDZ47LE-32/C10个211漏电断路器1P+NDZ47LE-32/C16个212断路器，IPDZ47-63/C6个213断路器，IPDZ47-63/C10个214E27螺口灯泡25
11、W个若干15三孔指示灯盒型号SBX03灰个216行程开关AG3SE5U2-0CH01个217DIN导轨导轨TH35-7.5型35mm标准根118行线槽富*宽40*40nm根119按钮绿色，22mm个220按钮红色，22mm个221急停按钮红色，22mm个122白色指示灯AC220V,22mm个223黄色指示灯AC220V,22mm个224绿色指示灯C220V,22un个225红色指示灯AC220V,22mm个226标签纸空白抬227航空插座5芯NTCl-532MXS6h415,3L+N+PE个128航空插座4芯NTCl-416MXS6h415V,3L+PE个229照明电箱规格PZ120-805
12、514个130明盒NEHl,868630mm个若干31E27螺口灯座86型，8686mm个若干32一位开关86型,一位双控个233两位开关86型，双开双控个234中途制开关86型，一开多控个235单相空调插座86型，16A个236单相五孔插座86型，10A个437DIN导轨末端固定件E/UKUK固件个3()38弹簧接线端子隔离挡板挡板D-JST2.5个1039弹簧式接线端子，2.5mmST2.5,灰色个2040弹簧式接线端子，2.5mmST2.5,蓝色个10-11弹簧式接线端子，2.5mmST2.5,黄绿色个542端子连接汇流条FBS10-5根113接线端子用标记条ZB5,空白根I-11PVC管20mm,A型根245PVC管卡20mm个若干46线针E1008,1mm2包1-17线针E1508,1.5mm2包148线针E2508,2.5mm2包119双线针TE1008,1mm2包150双线针TE1508,1.5m2包151双线针TE2510,2.5mm2包152多股软导线红色，2.5mm2米若干53多股软导线黄色,2.5mm2米若F54多股软导线绿色，2.5mm2米若干55多股软导线蓝色，2.5mm2米若干56多股软导线黄绿色，2.5mm2米若F57多股软导线红色，1.5mm2米若干58多股软导线蓝色，1.5mm2米若干59多股软导线黄绿色，1.5mm2米若F60多股
