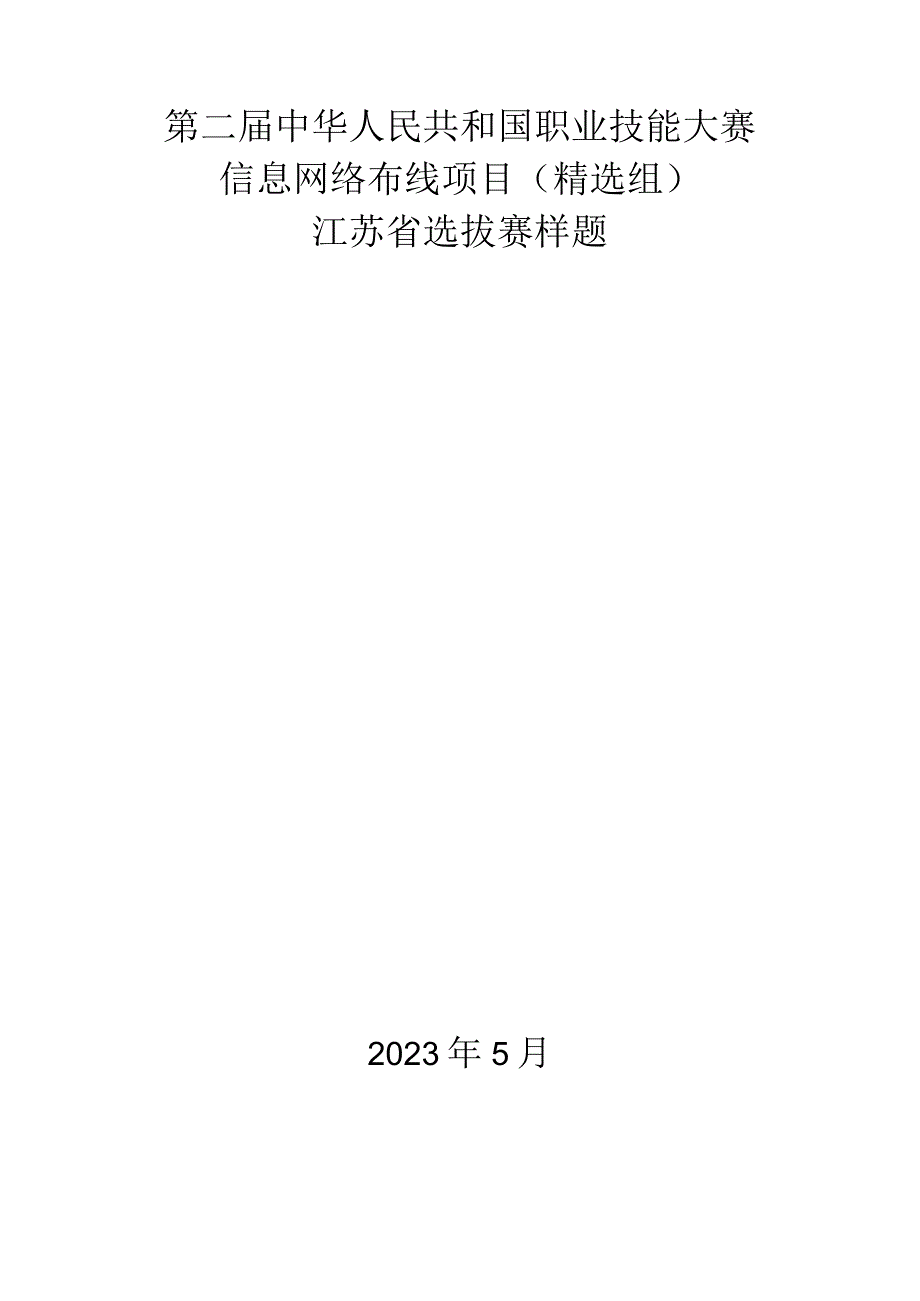

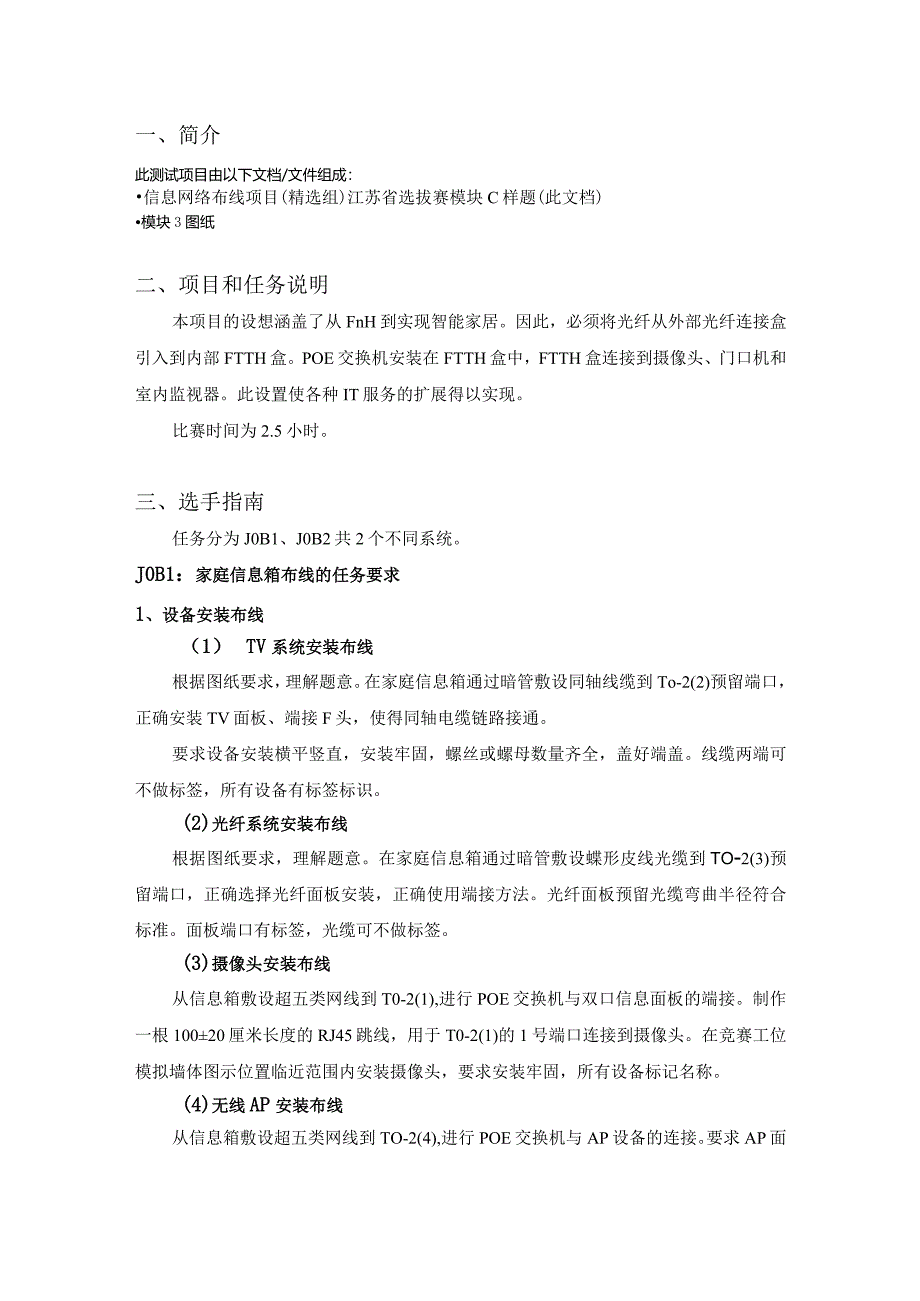

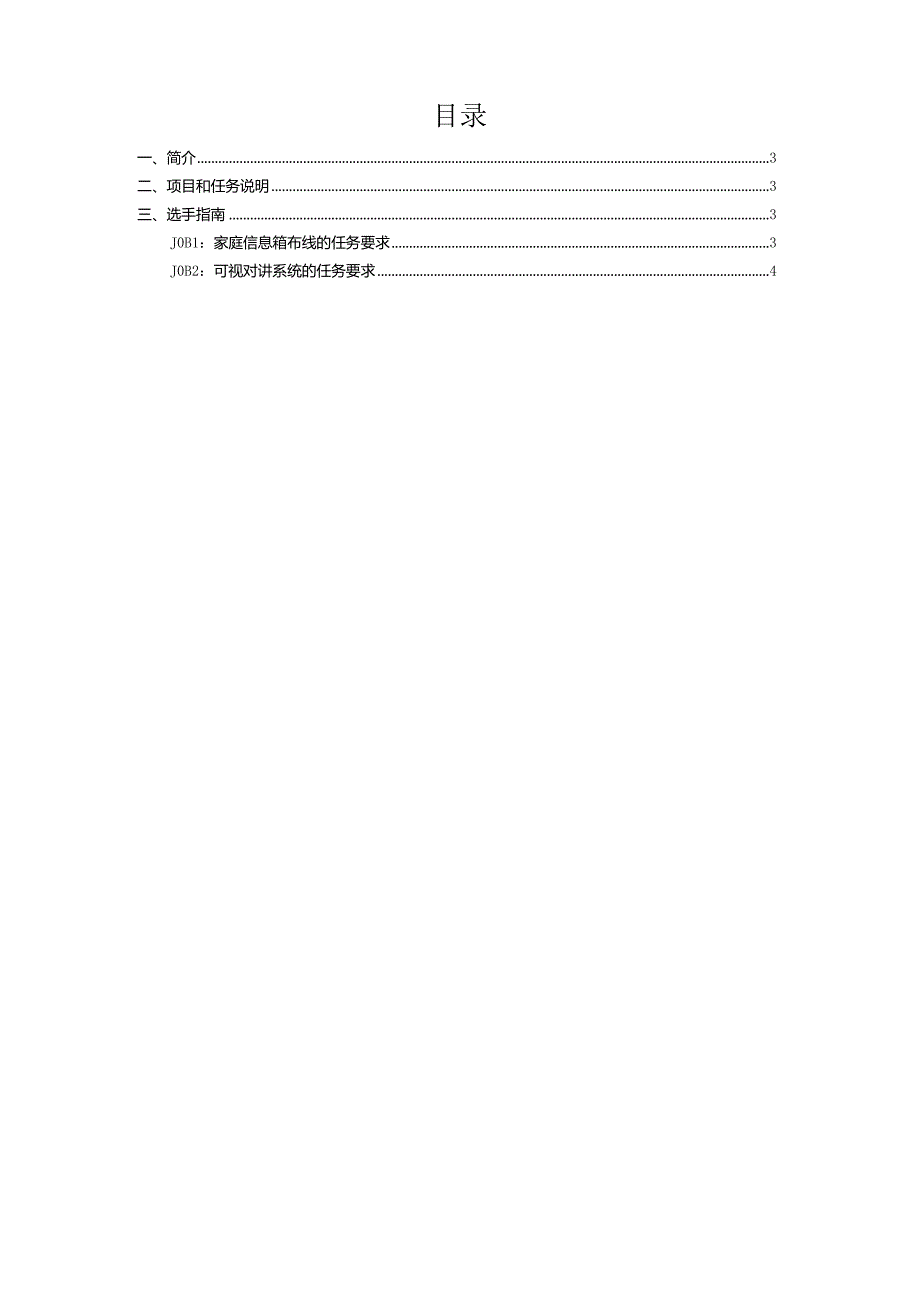

1、第二届中华人民共和国职业技能大赛信息网络布线项目（精选组）江苏省选拔赛样题2023年5月目录一、简介3二、项目和任务说明3三、选手指南3J0B1：家庭信息箱布线的任务要求3J0B2：可视对讲系统的任务要求4一、简介此测试项目由以下文档/文件组成：信息网络布线项目(精选组)江苏省选拔赛模块C样题(此文档)模块3图纸二、项目和任务说明本项目的设想涵盖了从FnH到实现智能家居。因此，必须将光纤从外部光纤连接盒引入到内部FTTH盒。POE交换机安装在FTTH盒中，FTTH盒连接到摄像头、门口机和室内监视器。此设置使各种IT服务的扩展得以实现。比赛时间为2.5小时。三、选手指南任务分为J0B1、J0B2
2、共2个不同系统。J0B1：家庭信息箱布线的任务要求1、设备安装布线（1） TV系统安装布线根据图纸要求，理解题意。在家庭信息箱通过暗管敷设同轴线缆到To-2(2)预留端口，正确安装TV面板、端接F头，使得同轴电缆链路接通。要求设备安装横平竖直，安装牢固，螺丝或螺母数量齐全，盖好端盖。线缆两端可不做标签，所有设备有标签标识。(2)光纤系统安装布线根据图纸要求，理解题意。在家庭信息箱通过暗管敷设蝶形皮线光缆到to-2(3)预留端口，正确选择光纤面板安装，正确使用端接方法。光纤面板预留光缆弯曲半径符合标准。面板端口有标签，光缆可不做标签。(3)摄像头安装布线从信息箱敷设超五类网线到T0-2(1),进
3、行POE交换机与双口信息面板的端接。制作一根10020厘米长度的RJ45跳线，用于T0-2(1)的1号端口连接到摄像头。在竞赛工位模拟墙体图示位置临近范围内安装摄像头，要求安装牢固，所有设备标记名称。(4)无线AP安装布线从信息箱敷设超五类网线到TO-2(4),进行POE交换机与AP设备的连接。要求AP面板横平竖直，安装牢固，螺丝或螺母数量齐全，盖好面板，所有设备标记名称。（5）无线路由器安装根据图纸要求，安装无线路由器到指定位置，从插座取电开机。2、配置及调试配置结果需截图保存到桌面M3_XX文件夹JOB1,然后将其导出到USB0（XX为两位的工位号）（1）摄像头具体配置如下：、激活主机设置
4、用户名为：admin,密码：（现场公布），别名：摄像机XX（XX为两位的工位号）。（截图）、设置IP地址：192.168.68.1XX（XX为两位的工位号），网关：192.168.68.1,端口:78880（截图）、关闭非法登录锁定。（截图）、利用摄像机捕捉选手头像照片，名称为CakXX（XX为两位的工位号），需保存照片到桌面及USB存储中。（2） AP设备配置调试如下：、激活主机设置登录密码为：（现场公布）。、设置IP地址192.168.68.3；子网掩码:255.255.255.0。（截图）、AP设置为FAT模式。（3）无线路由器调试、设置登录密码为：（现场公布）。、利用WDS桥接技术，接
5、入无线AP设备。（截图）J0B2：可视对讲系统的任务要求1.设备安装布线（如图所示）（1）可视对讲系统室内机安装在竞赛平台工位T0-3墙面的T0-3（1）位置上安装可视对讲系统室内机。要求设备安装横平竖直，安装牢固，螺丝或螺母数量齐全，盖好端盖，所有设备标记名称。按照要求接线，接线的部分必须用绝缘胶布做好绝缘，不用的线束也要用绝缘胶布做好绝缘处理，防止短路烧坏设备。（2）可视对讲系统门口机安装在竞赛平台工位TO-I墙面的TO-I（1）位置上安装可视对讲系统室外机。要求设备安装横平竖直，安装牢固，螺丝或螺母数量齐全，盖好端盖，所有设备标记名称。按照要求接线，接线的部分必须用绝缘胶布做好绝缘，不用
6、的线束也要用绝缘胶布做好绝缘处理，防止短路烧坏设备。2、配置及调试配置结果需截图保存到桌面M3_XX文件夹J0B2,然后将其导出到USB（XX为两位的工位号）（1）室内机具体配置如下：、更改IP为：192.168.68.93（截图），采用默认密码。、工程密码更新为：666666；用户密码更新为：555555,打开自动留言和自动接听，对讲音量调为3。、楼栋号设置为2栋、单元号设置为XX（XX为工位号）、住户号IXX（XX为工位号）。（截图）、安装并设置防区1为24小时常闭布防门磁设备。（裁判现场打开设备看配置）、安装并设置防区2为24小时常闭布防紧急按钮,并和声光传感器进行联动。（裁判现场打开设
7、备看配置）（2）室外机具体配置如下：、更改IP为：192.168.68.94；设置密码为：（现场公布）。（截图）、触控室外机呼叫铃实现呼叫室内机。（裁判现场检查）、注册管理卡，并在管理卡上注明写上标签；增加一张用户卡实现门锁打开功能。粘贴在室外机旁。、接入开门按钮。（裁判现场检查）墙体90拐角HTTTTTTT2T注番T0-2(l):双口信息面板T0-3(l):室内机10-4(1)：网络摄像头T0-2(2),TV面板To-3(2储门磁T0-4(2),无线路由器T0-2(3):光纤光纤面板T0-3O)：紧急按钮TQ-I(I)1门口机T0-2(4):无线APT0-3(4):声光报警器TO-I(2)：
8、开门按钮InformationNetworkCabling标题图1设备安装图墙体90拐角个注释：InformationNetworkCabling:尼龙波纹管标题图2墙内管道连接图POESwitchUTP6T0-2(l)IrTPlUTP2UTP5Cableo-,UTP4CabIle2CabIe3JcabG,Ca1e6-UTP3l2V电源75-5同轴F头端接T0-2鞋野品为泥123VT67：单芯皮线光缆冷接ESTo-2注释：UTPCat.5e模块端接-UTPCat.5e水晶头湍接皮线光缆泠接75-5同轴电缆电缆/信号线三室内机Q门口机开门按钮紧急按钮&网络摄像头三三无线AP:声光报警器:无缄各由器:门磁InformationNetworkCabling标题图3网络拓扑图
