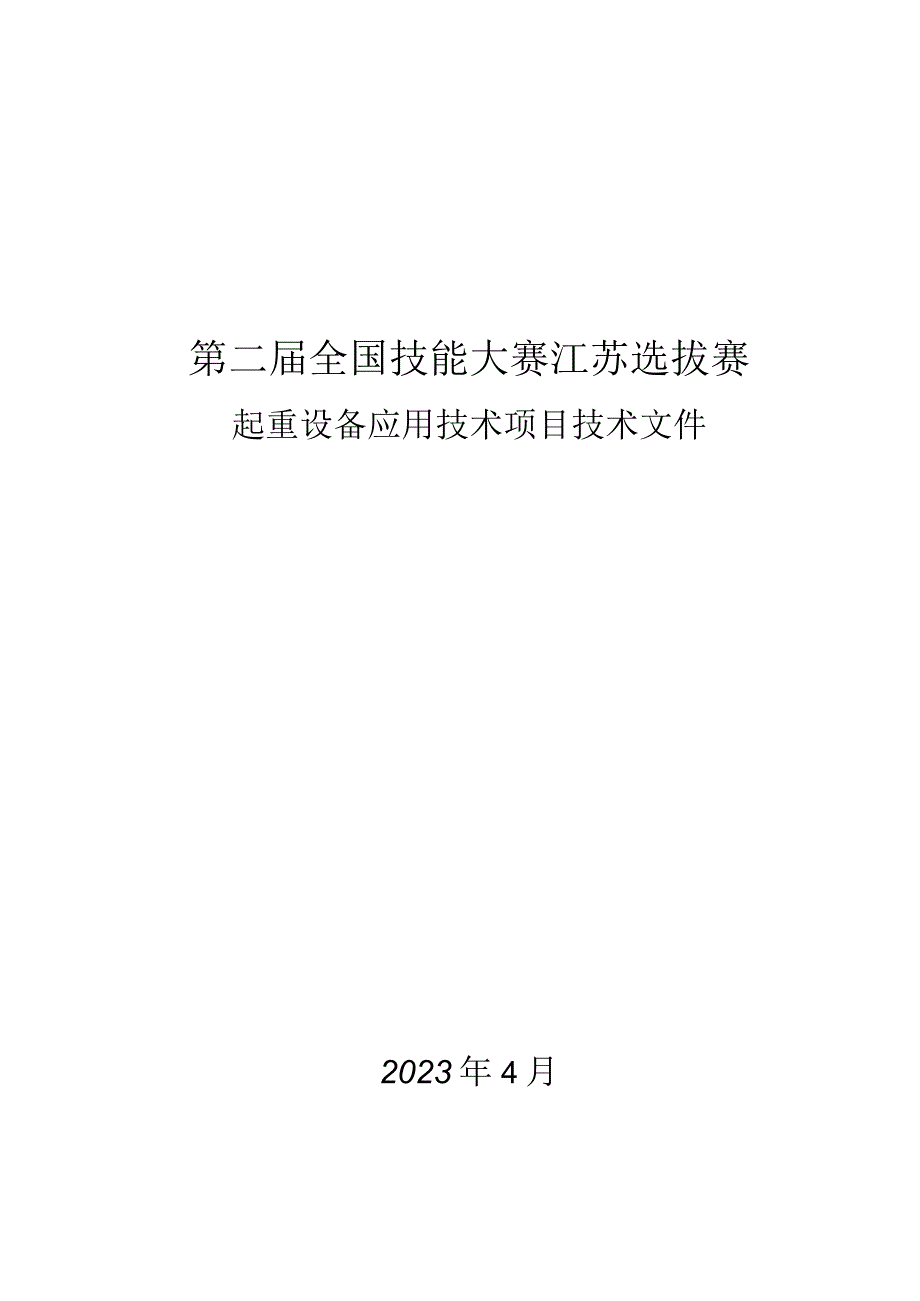

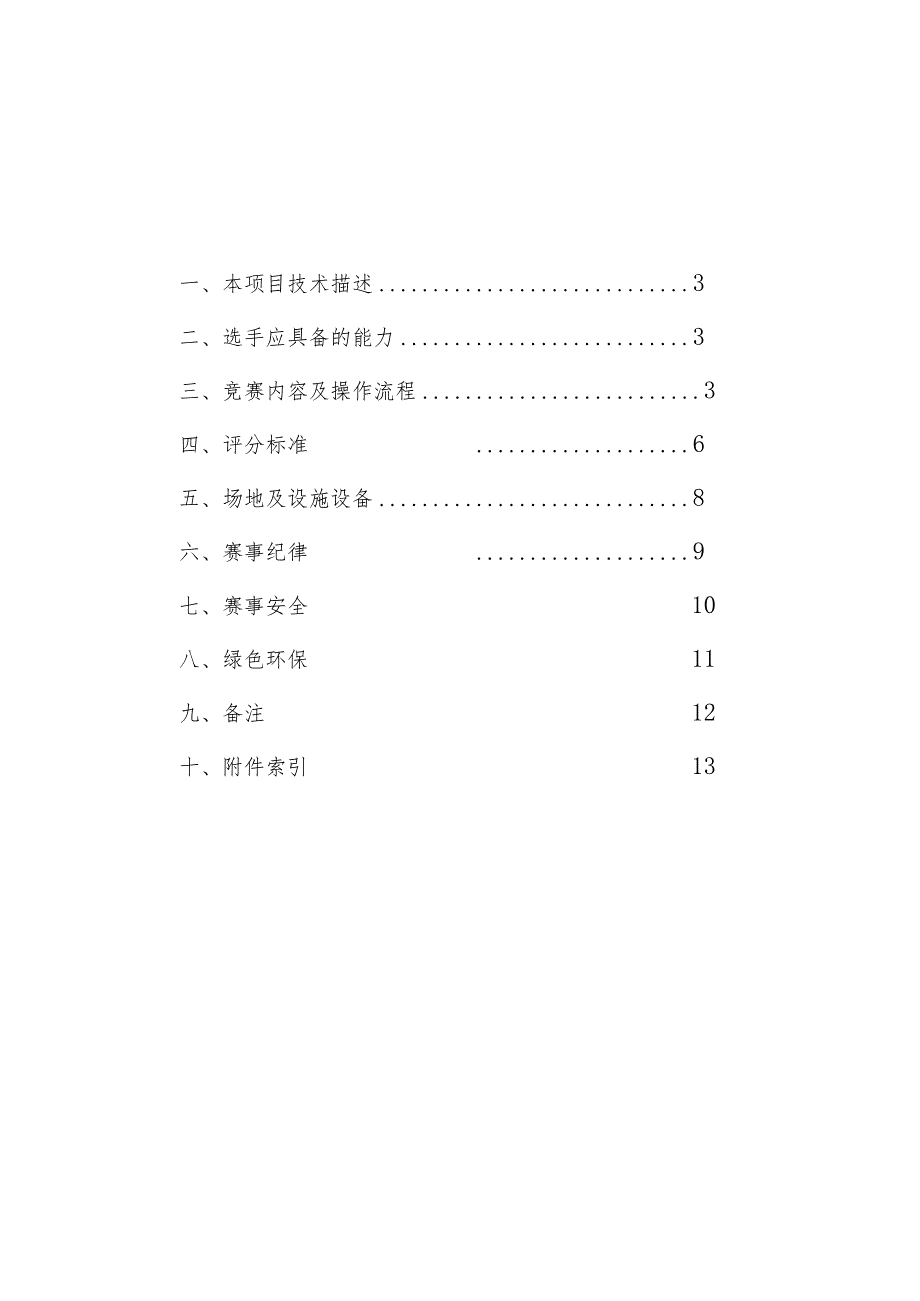

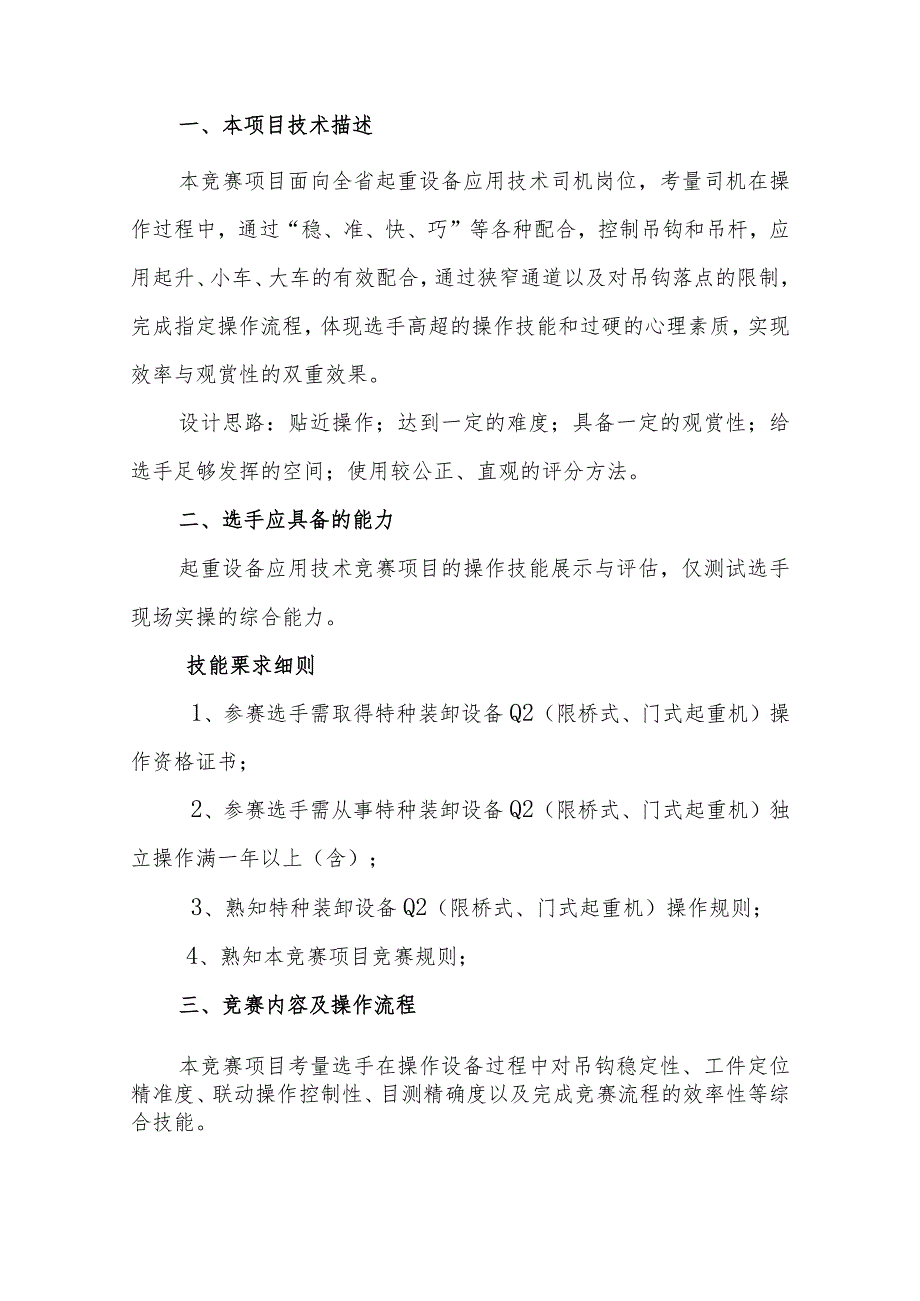

1、第二届全国技能大赛江苏选拔赛起重设备应用技术项目技术文件2023年4月一、本项目技术描述3二、选手应具备的能力3三、竞赛内容及操作流程3四、评分标准6五、场地及设施设备8六、赛事纪律9七、赛事安全10八、绿色环保11九、备注12十、附件索引13一、本项目技术描述本竞赛项目面向全省起重设备应用技术司机岗位，考量司机在操作过程中，通过“稳、准、快、巧”等各种配合，控制吊钩和吊杆，应用起升、小车、大车的有效配合，通过狭窄通道以及对吊钩落点的限制，完成指定操作流程，体现选手高超的操作技能和过硬的心理素质，实现效率与观赏性的双重效果。设计思路：贴近操作；达到一定的难度；具备一定的观赏性；给选手足够发挥的
2、空间；使用较公正、直观的评分方法。二、选手应具备的能力起重设备应用技术竞赛项目的操作技能展示与评估，仅测试选手现场实操的综合能力。技能栗求细则1、参赛选手需取得特种装卸设备Q2（限桥式、门式起重机）操作资格证书；2、参赛选手需从事特种装卸设备Q2（限桥式、门式起重机）独立操作满一年以上（含）；3、熟知特种装卸设备Q2（限桥式、门式起重机）操作规则；4、熟知本竞赛项目竞赛规则；三、竞赛内容及操作流程本竞赛项目考量选手在操作设备过程中对吊钩稳定性、工件定位精准度、联动操作控制性、目测精确度以及完成竞赛流程的效率性等综合技能。选手自起始位置点S位座筒，准备就绪后鸣笛示意裁判可以进行操作，接裁判指令鸣
3、笛后提起吊杆（信号旗抬起口哨吹起时开始计时计电）。从S点经A点进入标杆间的廊道向E点运行，并分别在A、B、C、D、E点座圈处将吊杆插入座圈，随后沿箭头所指方向逐个击落F直线上的5个不同高度立柱上的击块（分别为FLF2、F3、F4、F5）,将吊杆落入起始点S位座筒内（吊杆底部接触座筒底板），鸣笛示意完成比赛（信号旗挥下哨声响起完成计时计电）。（一）操作流程第一阶段：熟悉机械参赛选手在正式竞赛之前有5分钟的熟悉机械性能时间，参赛选手可以试吊、对位、移位等操作。第二阶段：正式竞赛大车位于指定区域，小车位移至吊钩吊挂重物（吊杆）立于S点位座筒内并触底的垂直位置，选手准备就绪。裁判员给出竞赛信号后，选手
4、鸣笛开始竞赛。从S点经A点进入标杆间的廊道,沿流程方向向E点运行，并分别在A-B-C-D-E点座圈处将吊杆插入座圈，随后沿箭头所指方向逐个击落F直线上的5个不同高度立柱上的击块（Fl-F2-F3fF4-F5）,将吊杆落入起始S点位座筒内（吊杆底部接触座筒底板），鸣笛示意完成比赛（操作示意图详见附件7）。注意：一是以悬挂吊杆吊环（即吊杆）最上点为标准，必须低于标杆高度过廊道，高于标杆的根据裁判示意来钩并扣两分；二是吊杆标志线必须在座筒内且低于座筒上边缘方可继续下一道程序；三是座筒附近标杆碰倒后扶起方可继续操作；四是落入座筒效果由裁判确认后信号旗向上斜举示意方可进入下一运行环节；五是吊杆未完全进入
5、碰倒座筒后需扶起重新完成落筒操作；六是完成操作过程后，将吊杆放置到起点位座筒内，在裁判认可示意后，方可记时、记电。1、参赛人员使用同一台MHK32/5-30双主梁门式起重机，独立完成整个比赛内容；2、操作负荷恒定；3、参赛人员穿戴好劳保用品，按规定完成操作过程，严格执行安全操作规程，按照规定线路运行，服从裁判指挥；4、碰倒标志杆或碰擦标志杆的扣分，继续完成下面的比赛内容（座圈相邻标杆需扶起后方可继续操作）；5、吊杆标示线未达座筒上口位置即起钩的需重新进行吊杆放置座筒操作；6、将立柱碰倒、碰擦立柱或从反方向击打至木块掉落的,必须回位按运行方向重复该动作，未击落木块的可从除反方向以外的任意方向碰击
6、木块（碰擦、碰倒限制标杆的按次扣分），直到击落木块为止;7、重物（吊杆）标线未完全进入座桶内的，必须提起或高出标竿后重新进行放置；重物未完全进入碰倒座桶必须扶起后重新放置；8、完成操作过程后，将重物（吊杆）放置到起点座筒内（座筒移位扣分），方可记时、记电；9、重物（吊杆）从钩头脱落，终止比赛，不予计算成绩;10、记时时间从裁判员发出指挥信号起至裁判员发出确认信号止；11、整个竞赛过程需严格按照裁判员的指令进行，由裁判长指定三名裁判员负责现场裁定；其中一名执旗裁判员负责座桶标线达标裁定、两名裁判员负责流程规则判定裁定；三名裁判员负责计时（三块秒表计数，选平均值）和电耗测取（承办方提供竞赛用可读取
7、的能耗记录仪）以及协助流程规则判定裁判员的裁定；驾驶室一名裁判员研判选手规范操作的裁定；12、同一动作时多次碰擦或碰倒同一标杆（或立柱），按1根计算。（二）竞赛规定时间竞赛总时间暂定为12分钟（最终限时经实测后由专家组认定再确定）。四、评分标准1、开始和结束未按规定鸣笛的，每次扣10分；2、碰倒标杆和标杆完全移出标不范围的，每个5分；碰倒标竿5根不计成绩；3、擦划标杆的（含轻微移位），每个扣3分；4、座圈移位按移位的范围进行扣分，移位至图上剖面线区域不扣分，到红色区域扣2分，黄色区域扣4分，绿色区域扣6分，色区以外扣8分（起始点位置由内向外色圈按同等标准扣分，具体参数详见附件6）；5、碰倒立柱
8、和立柱完全移出标示范围的的每个扣5分；碰倒立柱3根不计成绩；6、擦划立柱的（含轻微移位），每个扣3分；7、比赛用时超过规定限时的，及累计碰倒标竿和立柱达5根的均不予计算成绩；8、不按裁判指令操作及违反龙门式起重机操作规程的不计成绩；9、出现其他否决情况的不计成绩。竞赛操作分值换算。1、将所有选手的考核分值从高到低进行排位；2、标准分最高者为100分，其余选手则按照比例进行折算，考核分值为零分的，换算分也为零分；例如：第1名技能操作分值为90分，第2名技能操作分值为85分。换算方法如下，第1名标准分为100分，第2名标准分：85/90*100=94.44分，以此类推。3、标准分保留小数点后2位，
9、小数点后第三位四舍五入。五、场地及设施设备（一）竞赛地点。徐州经济开发区驮蓝山路26号徐工集团总部；设备所在的生产作业场地安全竞赛区域，参见下图。4400048000（二）设施设备1、MHK32/5-30双主梁门式起重机，生产厂商：上海科轻起重机有限公司（具体参数详见附件9）；2、承办方提供竞赛用设备一台，同型号备用设备一台；3、承办方提供竞赛所需道具：2米标杆40根（含备用10根，具体参数详见附件1）、不同高度立柱10件（含备用5件，具体参数详见附件2）、重物（吊杆）1件（具体参数详见附件5）、不同高度座桶6件（具体参数详见附件4）、击块5件（具体参数详见附件3）；4、承办方一共计时秒表、号
10、令（旗）、手持对讲机、音响设备若干套等；5、承办方提供现场用工作间一个（集装箱式），配置电脑、打印机等辅助设施；6、竞赛场所使用警示带全封闭；7、抽签箱1个（抽取选手竞赛顺序号）。六、赛事纪律本项目赛事纪律参照第二届全国技能大赛江苏选拔赛竞赛技术规则执行。1、参赛选手应服从命令、听从指挥，在规定区域内活动,不得擅自离开；2、在比赛过程中，参赛选手未经允许，不得进入赛场区域，不准操作设备；3、参赛选手不得将承办单位提供的工具、材料等物品带出赛场；4、参赛选手不得携带、使用任何存储设备参加实操竞赛;5、参赛选手和裁判员发现竞赛过程中存在问题或争议，应向裁判长反映；6、参赛选手、领队对比赛过程和结果
11、有异议时，可根据第二届全国技能大赛江苏选拔赛竞赛技术规则有关规定实施。对于违反赛场纪律、扰乱赛场秩序者将视其情节予以处理,或直接取消参赛资格；7、竞赛过程中，因参赛选手个人原因导致竞赛中断，中断的时间计入参赛选手竞赛时间，不予补偿；因其他原因造成的竞赛中断，通过及时更换设备解决，原则上不予以补时。如遇特殊情况由裁判长会同当值裁判员做出裁判，并尽快告知参赛选手、参赛队、裁判员；8、赛场内的参赛选手禁止和参赛队、裁判员任何交流；9、选手在比赛期间和本赛区裁判任何交流将作为违规行为；10、裁判员实行回避制度，当选手与裁判员属于同一市县时，由其他市县裁判员替补。七、赛事安全本项目赛事安全参照第二届全国
12、技能大赛江苏选拔赛竞赛技术规则有关要求执行。（一）场地消防与逃生要求竞赛承办方确保所有相关人员有一个安全和健康的环境，不会出于任何理由危害任何相关人员的健康或安全。所有相关人员都要遵守我国相关的健康和安全法规，以及适用于本项技能的特殊健康和安全法规。所有相关人员都有责任及时报告任何安全违法行为或事件，或安全顾虑。赛场安全要求如下：1、赛场用电无安全隐患；2、安全出口、疏散通道保证畅通，安全疏散指示标志、应急照明完好无损，竞赛场地安全疏散通道禁止被占用;3、消防设施、器材和消防安全标志全都在位且功能完整;4、配备急救人员与设施；5、赛场环境中存在人员密集的区域，除了设置齐全的指示标志外，须增加引
13、导人员，并开辟备用通道。大赛期间，赛项承办单位须在赛场管理的关键岗位，增加力量，建立安全管理日志。（二）医疗设施与设备承办单位设置专门的安全防卫组，负责竞赛期间健康和安全事务。主要包括检查竞赛场地、与会人员居住地、车辆交通及其周围环境的安全防卫；制定紧急应对方案；督导竞赛场地用电、用气等相关安全问题；监督与会人员食品安全与卫生；分析和处理安全突发事件等工作。赛场配备相应医疗人员和急救人员，并备有相应急救设施。（三）有毒有害物品管理与限制禁止选手及所有参加赛事的人员携带任何有毒有害物品进入竞赛现场；任何人不得擅离竞赛现场指定区域进入其他生产作业区域走动或逗留。八、绿色环保1、大赛任何工作都不应该
14、破坏赛场周边环境；2、提倡绿色环保的理念。所有可循环利用的材料都应分类处理和收集。九、备注1、本技术文件仅针对起重设备应用技术岗位的技能竞赛;2、本技术文件解释权归大赛组委会。附件索引附件1：标杆规格14附件2：立柱规格15附件3：击块规格16附件4：座桶规格17附件5：重物（吊杆）规格18附件6：座圈筒体限制区域尺寸19附件7：操作流程示意图20附件8：项目评分标准21附件9：设备参数22附件10：龙门式起重机操作规程23标杆规格DN15Il注：标杆共40件（含10件备用）2000立柱规格注：上下板厚度均为IOmm,其中1米4件；1.50米4件；2米2件（含备用一组）。4400*400击块规格座桶规格注：H=320（2件）/450（3件）重物（吊杆）规格座圈筒体限制区域尺寸800.800640*64。500*500注：剖面线A区域为安全有效区域；座圈圆筒体压红色区域时扣2分，压黄色区域时扣4分，压绿色区域时扣6分，压出色彩区域以外扣8分。驾驶室侧轨道附件7:操作流程图示意图起重设备应用技术项目评分标准参赛证号姓名考核日期序号竞赛项目违例情况扣分安全规范未按规定穿戴好劳保用品（含工作服、安全帽和工作鞋），扣5分流程控制1不按比赛流程来竞赛，扣95分2不遵守门机操作规程或出现安全问题，取
