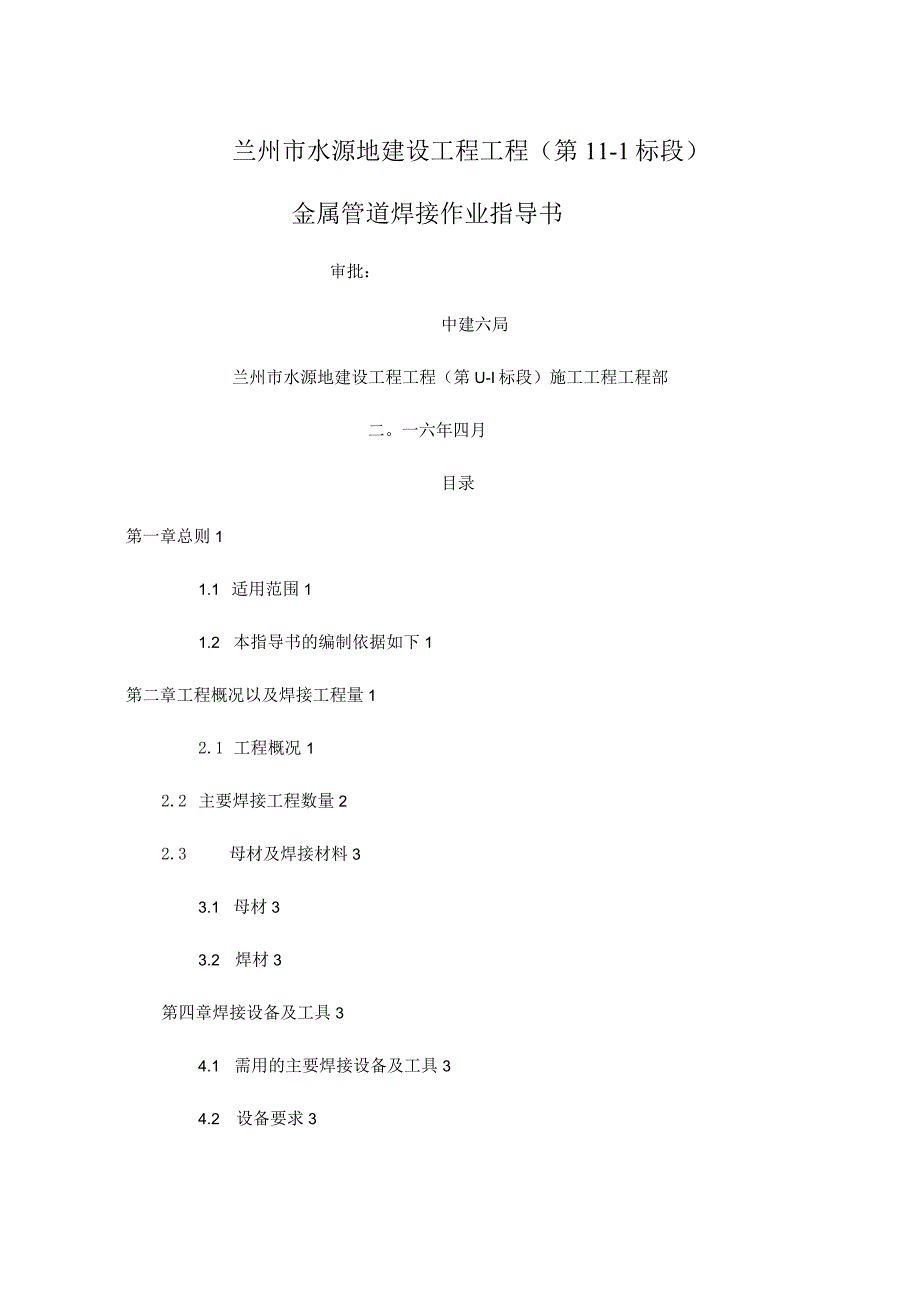

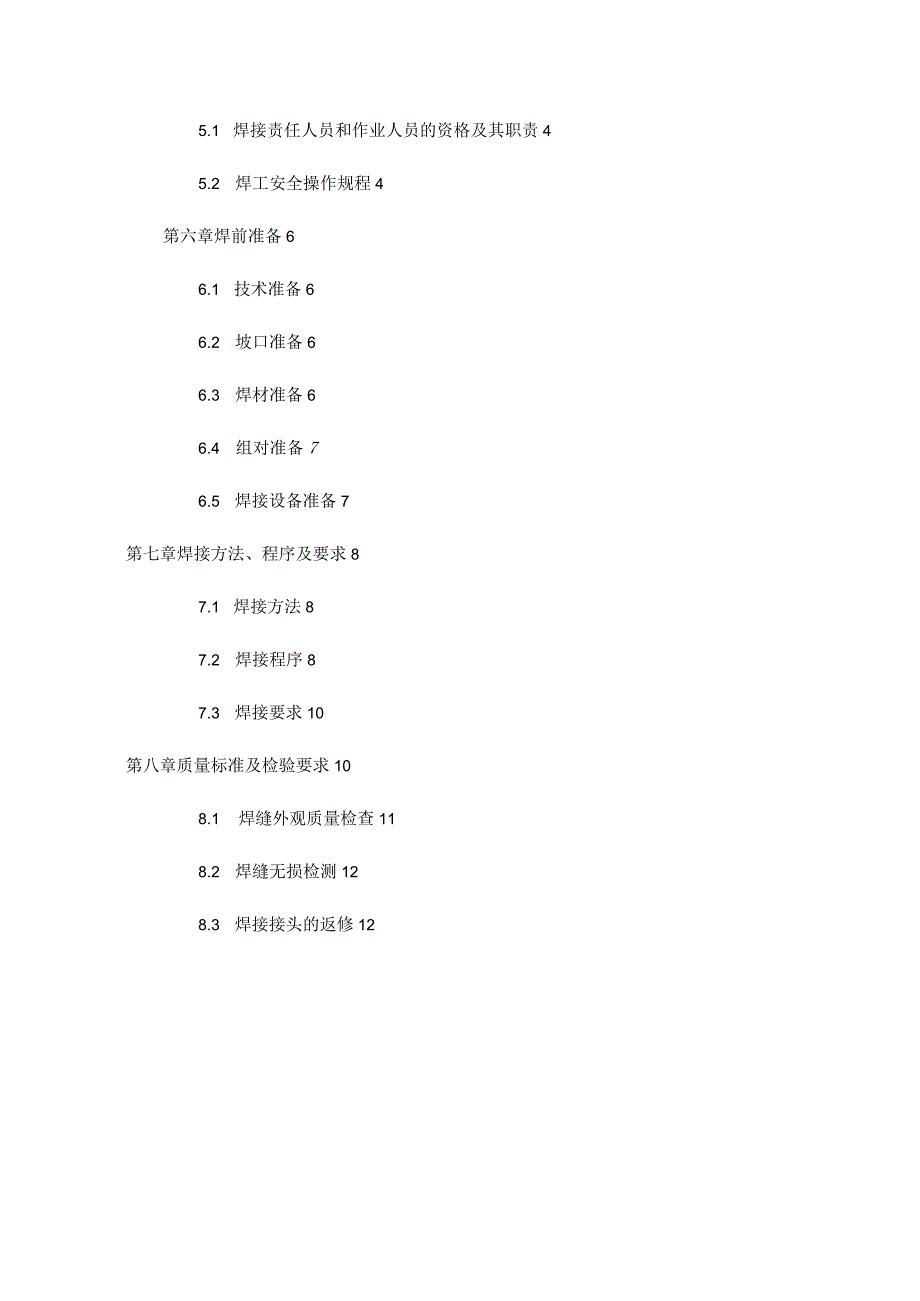

1、兰州市水源地建设工程工程（第11-1标段）金属管道焊接作业指导书审批：中建六局兰州市水源地建设工程工程（第U-I标段）施工工程工程部二。一六年四月目录第一章总则11.1 适用范围11.2 本指导书的编制依据如下1第二章工程概况以及焊接工程量12.1 工程概况12.2 主要焊接工程数量22.3 母材及焊接材料33.1 母材33.2 焊材3第四章焊接设备及工具34.1 需用的主要焊接设备及工具34.2 设备要求3第五章焊接作业人员资格及职责35.1 焊接责任人员和作业人员的资格及其职责45.2 焊工安全操作规程4第六章焊前准备66.1 技术准备66.2 坡口准备66.3 焊材准备66.4 组对准备
2、76.5 焊接设备准备7第七章焊接方法、程序及要求87.1 焊接方法87.2 焊接程序87.3 焊接要求10第八章质量标准及检验要求108.1 焊缝外观质量检查118.2 焊缝无损检测128.3 焊接接头的返修12第一章总则1.1 适用范围本作业指导书适用兰州市水源地兰州市水源地建设工程工程(第11-1标段)彭家坪水厂输水管线工程给水管道的焊接工作。1.2 本指导书的编制依据如下(I)国务院令第373号?特种设备安全监察条例？(2)质技监锅发200099号?压力管道安装单位资格认可实施细则？(3)劳动部1996l40号?压力管道安全管理与监察规定？(4) ?工业金属管道工程施工标准?GB502
3、35-2010(5) ?工业金属管道工程施工质量验收标准?GB50184-2011(6) ?工业金属管道工程质量检验评定标准?GB50184-93(7) ?现场设备、工业管道焊接工程施工标准?GB50236201117) ?现场设备、工业管道焊接工程施工质量验收标准?GB50683-201118) ?给水排水构筑物工程施工及验收标准?GB50141-2008(9)兰州水源地建设工程施工图设计2015-3565第二章工程概况以及焊接工程量18.1 程概况建设单位：兰州投资(控股)EPC总包单位：黄河勘测规划设计勘察单位：甘肃中建市政工程勘察设计研究院设计单位：中国市政工程西北设计研究院监理单位：
4、甘肃方圆工程监理有限责任公司施工单位：中国建筑第六工程局本工程位于兰州市七里河区，输水管线管线全长13.134km。包括两条线路如下：线路：净水厂一T210#路一南滨河路，主管管材为DN1820复合钢管和K9级球墨铸铁管，L=3710m;线路：净水厂一南山路一南滨河路，主管管材为DN1820、DNI620复合钢管和K9级球墨铸铁管，L=9444mo其中K0+000K2+291段为双管敷设。18.2 要焊接工程数量焊接部位材质规格焊口数量（道）给水管道复合钢管1820*2044复合钢管1820*14668复合钢管1620*12161复合钢管1020*1612复合钢管1020*920第三章母材及焊
5、接材料3.1 母材本工程的复合钢管焊接坡口均为V形坡口，焊缝均为环形对接焊焊缝；其所用复合钢管管径为Dl020*9D1020*16D1620*12Dl820*l4.Dl820*20五种规格；管材钢号均为Q235B。3.2 焊材电弧焊焊条选用规格及牌号为E4315、J427的碳钢焊条，焊条直径采用为62.5mm、3.2mm、64.0mm。其质量应符合GBT51171995?碳钢焊条?标准中型号E4315焊条的规定。各种规格的钢管和焊条，均须有材料质量证明书和出厂合格证。第四章焊接设备及工具4.1 需用的主要焊接设备及工具直流弧焊机、焊条烘干箱、焊条保温筒、角向磨光机、钢丝刷、敲渣锤、扁铲、手锤、
6、钢印号、气割设备及工具。4.2 设备要求焊机上须装设电流表、电压表；烘干箱应有温度及时间调节装置，到达计量读数准确，调节灵活可靠。工程中所用的焊接设备应能满足工艺要求，焊机应调节灵敏、参数指示正确，当发现异常时应及时报有关人员进展维修或更换，不得带病作业。第五章焊接作业人员资格及职责5.1焊接责任人员和作业人员的资格及其职责1、焊接技术人员应由中专及以上专业学历，并有一年以上焊接生产实践的人员担任。焊接技术人员应负责焊接工艺评定，编制焊接工艺规程和焊接技术措施，进展焊接技术和安全交底，指导焊接作业，参与焊接质量管理，处理焊接技术问题，整理焊接技术资料。2、焊接检查人员应由相当于中专及以上焊接理
7、论知识水平，并有一定的焊接经历的人员担任。焊接检查人员应对现场焊接作业进展全面检查和控制，负责确定焊缝检测部位，评定焊接质量，签发检查文件，参与焊接技术措施的审定。3、焊接材料管理人员应具备相关焊接材料的基本知识，并应负责焊接材料的入库验收、保管、烘干、发放、回收等工作。4、无损检测人员应由国家授权的专业考核机构考核合格的人员担任，并应按考核合格工程及权限，从事检测和审核工作。无损检测人员应根据焊接质检人员确定的受检部位进展检验，评定焊缝质量，签发检测报告，当焊缝外观不符合检验要求时应拒绝检测。5、焊工应持有符合相应工程焊接技能评定合格证，且具备相应的能力。焊工应按规定的焊接工艺规程及焊接技术
8、措施进展施焊，当工况条件不符合焊接工艺规程和焊接技术措施的要求时，应拒绝施焊。7、受压元件的每个焊口焊完后，应在距焊缝40mm处的明显部位打上焊工代号。8、所有参与本工程焊接收理及施工的人员均需参加本作业指导书的技术交底，并严格按照焊接工艺和指导书的要求施焊，但凡未参加交底的焊工不得参与焊接工作。4.3 焊工安全操作规程1、电焊、气焊工均为特程作业，身体检查合格，并经专业安全技术学习，训练和考试合格，颁发“特种作业操作证前方能独立操作。2、焊接场地，制止放易燃易爆物品。应备有消防器材，保证足够的照明和良好的通风。3、操作场地10米内，不应储存油类或其它易燃易爆物品，（包括有易燃易爆气体的器皿管
9、线）。临时工地假设有此类物品，而又必须在此操作时，应通知消防部门和安技意部门到现场检查，采取临时性安全措施后，方可进展操作。4、工作前必须穿戴好防护用品，操作时（包括打渣）所有工作人员必须戴好防护眼镜或面罩。仰面焊接应扣紧衣领，扎紧袖口，戴好防火帽。5、对受压容器、密闭容器、各种有桶、管道，沾有可燃气体和溶液的工件进展操作时，必须事先进展检查，并经过冲洗除掉有毒、有害、易燃、易爆物质，解除容器及管道压力，消除容器密闭状态（敞开口、施开盖），再进展工作。6、在焊接、切割密闭空心工件时，必须留有出气孔。在容器内焊接，外面必须设人监护，并有良好通风措施，照明电压应采有12伏。制止在已做油漆或叶涂过塑
10、料的容器内焊接。7、电焊机接地零线及电焊工作回线都不准搭在易燃、易爆的物品上，也不准接在管道和机床设备上。工作台回线应绝缘良好，机壳接地必须符合安全规定。8、在有易燃、易爆物的车间、场所或煤气管附近焊接时，必须取得消防部门的同意并与煤气站联系好。工作时应采取严密措施，防止火星飞溅引起火灾。9、工作完毕，应检查场地。灭绝火种、切断电源才能离开。10、助手必须懂得电焊、气焊的安全常识。操作者必须注意助手的安全。第六章焊前准备6.1 技术准备1、熟悉和审查图纸，参加设计交底，同时取得各项技术资料集有关图集，制定施工技术措施并组织技术交底。2、了解管道的总体布置，对每个管道的规格、材质、连接形式及防腐
11、做到心中有数。3、对相关的施工标准要熟悉掌握。6.2 坡口准备1、坡口形式本工程采用坡口焊，坡口形式均为V形坡口，坡口角度5560,钝边厚度03mm,间隙03mmo2、坡口清理焊件组对前及焊接前，应将焊接面上、坡口及其内外侧外表20mm范围内的杂质、污物、毛刺等清理干净，并不得有裂纹、夹层、加工损伤、熔渣等缺陷。6.3 焊材准备1、焊接前，焊条必须烘干去潮。J427焊条应使用前应在烘焙箱中进展3504OOC保温Ih以上或按制造厂推荐的烘焙标准烘干。焊条烘干后，宜放在IoO-150的保温箱内保温，随用随取。领用的焊条，应放在保温筒内，不得放在地上，以免粘脏、吸潮。2、焊条使用前应按说明书进展烘焙
12、，焊接时，置于IOo-150度左右的保温桶内随用随取。不得将烘焙好的焊条裸露摆放。焊条每次的领用量不得超过一个焊口的数量，焊条重复烘焙不得超过2次。3、焊工在领取焊条时，应仔细检查焊条药皮是否破损或脱落；对于药皮脱落、破损的焊条不得用于工程焊接中6.4 组对准备1、管子或管件对接焊缝组对时，内壁错边量不应超过接头母材厚度的10%,且不应大于2mm。2、不等厚对接焊件组对时，薄件端面应位于厚件端面之内。当内壁错边量大于第4条规定或外壁错边量大于3mm时，应按以以下列图1进展加工修整。图1：图1：不等厚对接焊件坡口加工Ti不等厚焊件接头的薄件母材厚度；T2不等厚焊件接头的厚件母材厚度；注：用于管件
13、时，如受长度条件限制，图(a)、图(b)和图中的15。角可改用30。角。6.5 焊接设备准备工程中所用的焊接设备应能满足工艺要求，焊机应调节灵敏、参数指示正确，当发现异常时应及时报有关人员进展维修或更换，不得带病作业。第七章焊接方法、程序及要求7.1 焊接方法选用手工电弧焊进展焊接。7.2 焊接程序焊接施工过程主要包括配装组对、施焊、检验三个重要工序，本道工序符合要求前方可进展下一道工序，否那么制止下道工序的施工，焊接施工时，相关专业人员对各焊接工序严格进展把关。1、焊接作业程序管材、焊材准备与检查一坡口检验及处理一配装组对一对口检查一施焊一清理、标识外观检查一无损检测2、定位点焊对口完成，检
14、查合格后对接口进展点焊，点焊由焊工进展，其他工种不得自行点焊,点焊工艺及焊接材料与正式施焊一致，点焊长度为管径大于等于16m的为100mm左右，管径小于16m的为80mm左右，点焊应分布均匀，长度不宜大于40Ommo点焊后检查各点质量，对于不符合要求的应立即进展去除，并重新点焊。3、电弧焊施焊(1)电弧焊采用两人对焊施焊，分层焊接。电弧焊的单层厚度不大于所用焊条直径加2mm；单焊道摆动宽度不大于所用焊条直径的5倍；施焊中应特别注意接头和收弧质量，收弧时应将熔池填满，接头应错开，每到接头错开量应大于30mm。(2)施焊过程中，每焊完一层后，应将药皮和飞溅物清理干净，并仔细检查有无缺陷，如有缺陷，
15、必须把缺陷去除后，才能进展下一层的焊接。多层多道焊的接头和收弧应错开，错开量为3050mm。4、参考焊接参数材质：Q235-B,壁厚1420mm,焊接位置：5G,焊接方法：SMAW焊层/道号焊接方法焊条/规格焊接电流（八）焊接电压(V)极性焊接速度范围(mmmin)1/1SMAWE43152.5100135912反极3560II/1SMAWE43153.21001402125反极60100III/1SMAWE43153.2100-1402125反极60100I71SMAWE4315/4.01301602225反极60100V/1SMAWE43154.01301602225反极60100材质：Q235-B,壁厚912mm,焊接位置：5G,焊接方法：SMAW焊层/道号
