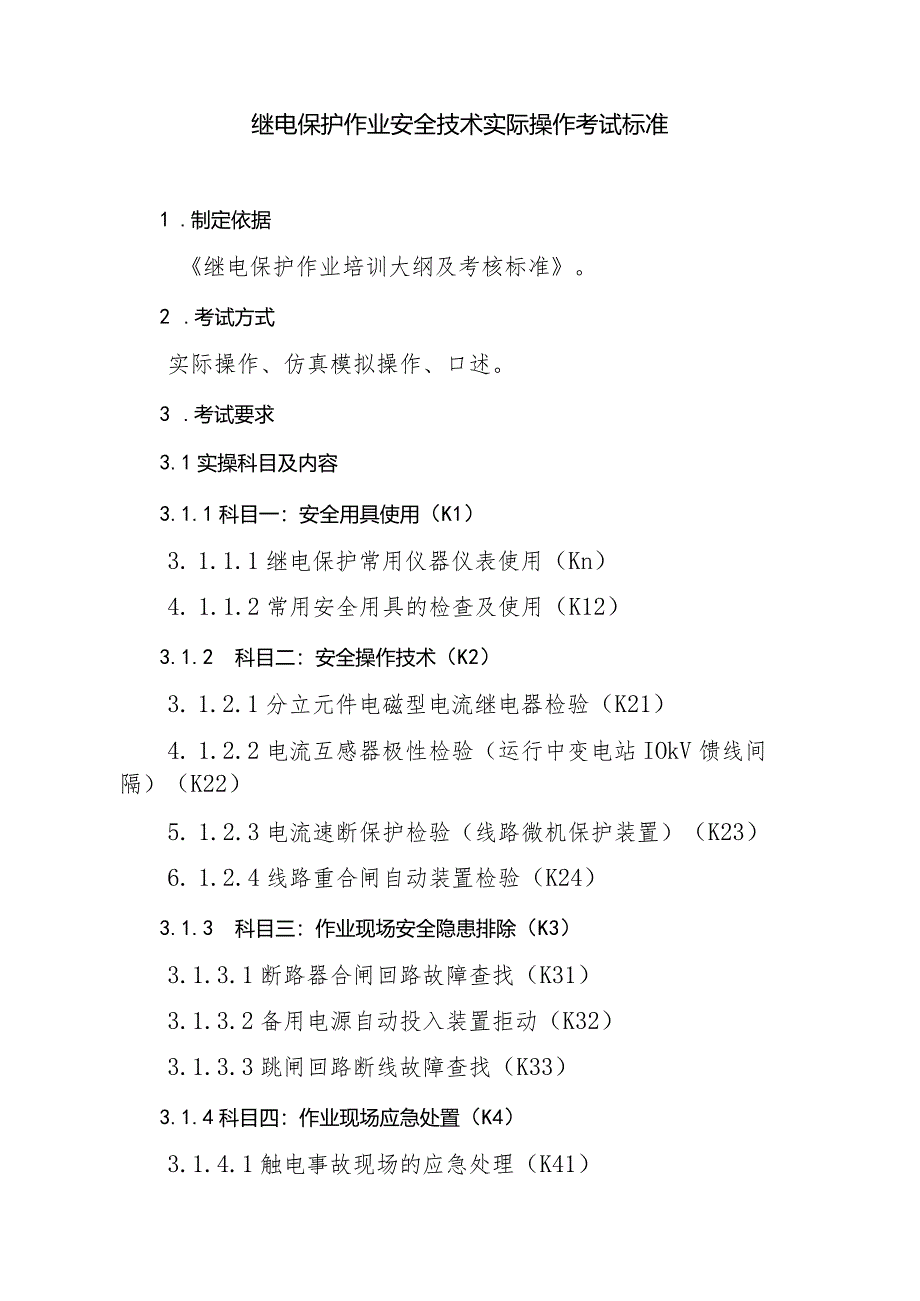

1、继电保护作业安全技术实际操作考试标准1 .制定依据继电保护作业培训大纲及考核标准。2 .考试方式实际操作、仿真模拟操作、口述。3 .考试要求3.1实操科目及内容3.1.1科目一：安全用具使用（K1）3. 1.1.1继电保护常用仪器仪表使用（Kn）4. 1.1.2常用安全用具的检查及使用（K12）3.1.2 科目二：安全操作技术（K2）3. 1.2.1分立元件电磁型电流继电器检验（K21）4. 1.2.2电流互感器极性检验（运行中变电站IOkV馈线间隔）（K22）5. 1.2.3电流速断保护检验（线路微机保护装置）（K23）6. 1.2.4线路重合闸自动装置检验（K24）3.1.3 科目三：作业

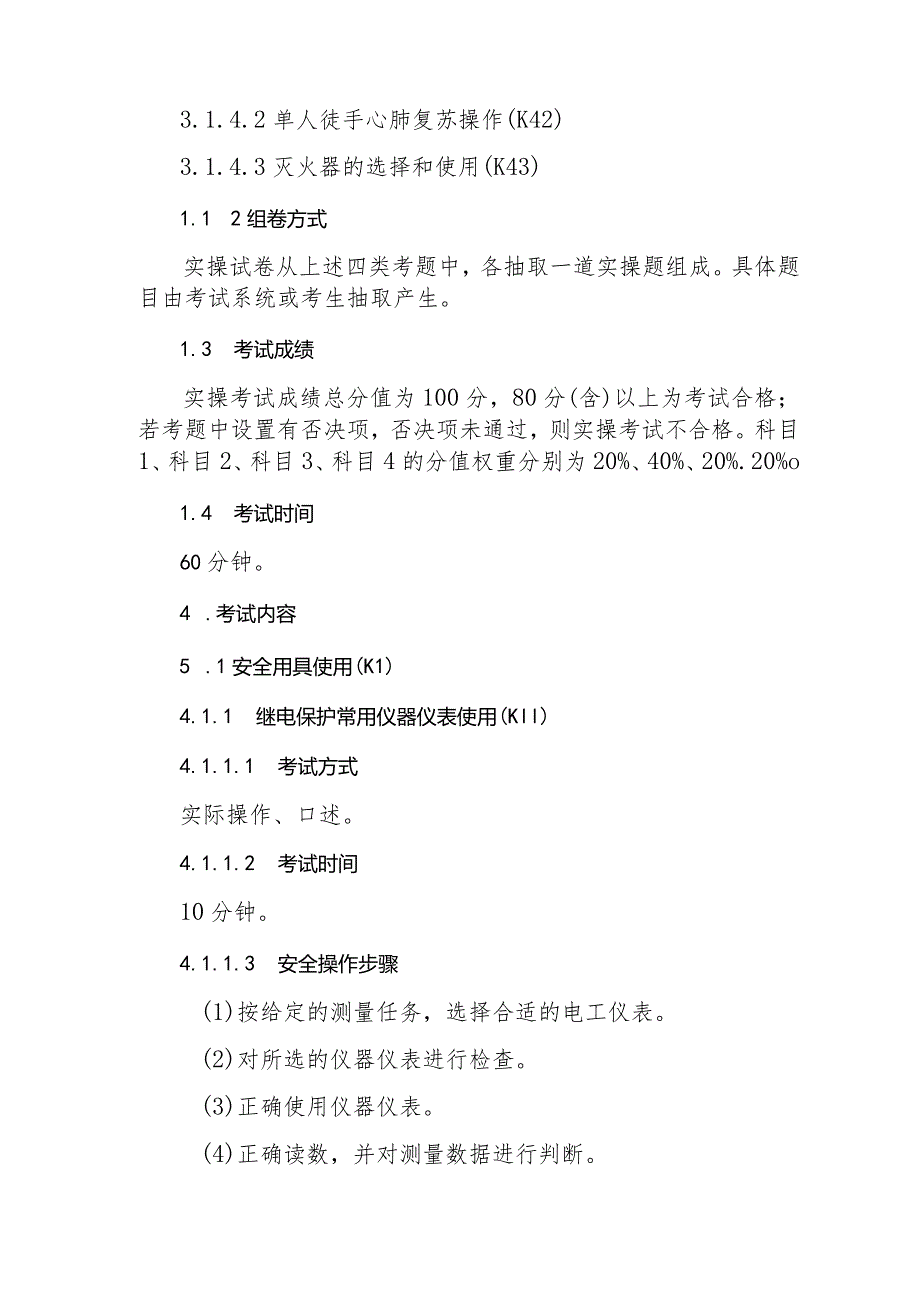

2、现场安全隐患排除（K3）3.1.3.1断路器合闸回路故障查找（K31）3.1.3.2备用电源自动投入装置拒动（K32）3.1.3.3跳闸回路断线故障查找（K33）3.1.4科目四：作业现场应急处置（K4）3.1.4.1触电事故现场的应急处理（K41）3.1.4.2单人徒手心肺复苏操作(K42)3.1.4.3灭火器的选择和使用(K43)1.1 2组卷方式实操试卷从上述四类考题中，各抽取一道实操题组成。具体题目由考试系统或考生抽取产生。1.3 考试成绩实操考试成绩总分值为100分，80分(含)以上为考试合格；若考题中设置有否决项，否决项未通过，则实操考试不合格。科目1、科目2、科目3、科目4的分值
3、权重分别为20%、40%、20%.20%o1.4 考试时间60分钟。4 .考试内容5 .1安全用具使用(K1)4.1.1 继电保护常用仪器仪表使用(Kll)4.1.1.1 考试方式实际操作、口述。4.1.1.2 考试时间10分钟。4.1.1.3 安全操作步骤(1)按给定的测量任务，选择合适的电工仪表。(2)对所选的仪器仪表进行检查。(3)正确使用仪器仪表。(4)正确读数，并对测量数据进行判断。4.1.1.4 评分标准K11继电保护常用仪器仪表使用考试时间：10分钟序号考试项目考试内容配分评分标准1继电保护常用仪器仪表使用选用合适的仪表20叙述各种仪表的作用，不正确扣10分；针对考评员布置的测量
4、任务，正确选择合适的电工仪表（万用表、兆欧表），仪表选择不正确扣10分。仪表检查20正确检查仪表的外观，未检查外观扣10分；未检查完好性，扣10分。正确使用仪表50遵循安全操作要求，按照操作步骤正确使用仪表，得50分。操作步骤违反安全规程得零分，操作步骤不完整视情况扣5-50分。对测量结果进行判断10未能对测量的结果进行分析判断，扣10分。2否定项否定项说明除题数扣该分对给定的测量任务，无法正确选择合适的仪表，违反安全操作要求导致自身或仪表处于不安全状态等，考生该题得分零分，终止该项目考试。3合计10041.1.5设备配置序号设备/器材型号/规格数量1万用表（指针式、数字式）符合相关标准若干2
5、兆欧表（500V.1000V,2500V）指针式、数字式符合相关标准若干3电池（5#、9V）符合相关标准若干4其他设备、器材、工具符合相关标准若干4.1.2常用安全用具的检查及使用（K12）4.1.2.1考试方式实际操作、口述。4.1.2.2考试时间10分钟。4.1.2.3安全操作步骤（1）熟知各种高压电工安全用具的用途及结构。(2)能对各种高压电工安全用具进行检查。(3)正确使用各种高压电工安全用具。(4)熟悉各种高压电工安全用具保养要求。4.1.2.4评分标准K12常用安全用具的检查及使用考试时间：10分钟序号考试项目考试内容配分评分标准1常用安全用具的检查及使用常用安全用具的用途35叙述
6、常用安全用具(临时遮拦、标示牌)的作用及使用场合，叙述有误扣5-35分。常用安全用具的选用及检查15正确选用安全用具，检查外观，选用不正确扣10分；未检查外观扣5分。正确使用安全用A40遵循安全操作规程，按照操作步骤正确使用安全用具。操作步骤违反安全规程得零分，安全标示位置错误或不完整扣20分；遮拦范围设置不正确扣20分。常用安全用具的存放10未正确叙述存放要求，扣5-10分。2合计1004.1.2.5设备配置序号设备/器材型号/规格数量1标示牌符合相关标准若干2临时遮拦符合相关标准若干3配电装置一次系统模拟屏符合相关标准若干4.2安全操作技术(K2)4.2.1分立元件电磁型电流继电器检验(K
7、21)4.2.1.1考试方式实际操作、口述。4.2.1.2考试时间25分钟。4.2.1.3安全操作步骤(1)准备试验设备、工器具及辅助材料；(2)按照作业任务要求对被试装置回路做好相关安全措施；(3)电磁型电流继电器定值检验；(4)作业现场恢复整理；(5)编写检验报告。4.2.1.4评分标准K21分立元件电磁型电流继电器检验考试时间：25分钟序号考试项目考试内容配分评分标准1分立元件电磁型电流继电器检验检验前的准备工作15设备仪表选择正确，选择错误或不齐全,扣5-10分；工器具及辅助材料准备齐全，准备错误或不齐全，扣5分。电磁型电流继电器定值检验65电磁型电流继电器的检查，未检查或检查不全，扣
8、5-10分；检验接线正确，接线错误扣5T0分；整定值校验，校验不正确或缺项扣10-20分；电磁型电流继电器返回系数调整，调整错误扣5-15分；操作步骤应正确，操作错误扣10分。文明作业10清理现场，交还工器具，按有关规定进行操作。现场未清理或清理不干净扣5-10分。编写检验报告10检验报告编写完整正确，编写错误或不完整，扣5-10分。2否定项操作票填写扣除该题分数针对操作任务正确填写操作票，若操作票填写不正确，不准操作，考生该题得分为零分，终止该项目的考试。3合计1004.2. 1.5设备配置序号设备/器材型号/规格数量1电磁式电流继电器符合相关标准若干2电流表符合相关标准若干3单相调压器符合
9、相关标准若干4滑线电阻符合相关标准若干5双极刀闸开关符合相关标准若干6测试导线符合相关标准若干7其他设备、器材、工具符合相关标准若干4.2.2电流互感器极性检验(运行中变电站IOkV馈线间隔)(K22)4.2.2.1考试方式实际操作、口述。4.2.2.2考试时间25分钟。4.2.2.3安全操作步骤(1)准备试验设备、工器具及辅助材料；(2)按照作业任务要求对被试装置回路做好相关安全措施；(3)电流互感器极性检验；(4)作业现场恢复整理；(5)编写检验报告。4.2.2.4评分标准K22电流互感器极性检验(运行中变电站WkV馈线间隔)考试时间：25分钟序号考试项目考试内容配分评分标准1电流互感器极
10、性检验(运行中变电站IOkV馈线间隔)检验前的准备工作15设备仪表选择正确，选择错误或不齐全，扣5-10分；工器具及辅助材料准备齐全，准备错误或不齐全，扣5分。电流互感器极性检验65核对设备的位置、名称、编号，未核对，扣5-10分；拆除电流互感器二次接线，未拆除或拆除不正确扣570分；检验接线正确，接线错误扣10-20分；点极性方法及手法正确，操作错误扣5-10分；判断电流互感器极性，判断错误，扣15分。文明作业10清理现场，交还工器具，按有关规定进行操作。现场未清理或清理不干净扣5-10分。编写检验报告10检验报告编写完整正确，编写错误或不完整,扣5T0分。2否定项操作票填写扣除该题分数针对
11、操作任务正确填写操作票，若操作票填写不正确，不准操作，考生该题得分为零分，终止该项目的考试。序号考试项目考试内容配分评分标准3合计1004.2.2.5设备配置序号设备/器材型号/规格若干1电流互感器符合相关标准若干2检流计符合相关标准若干3电池符合相关标准若干4测试导线符合相关标准若干5其他设备、器材、工具符合相关标准若干4.2.3电流速断保护检验(线路微机保护装置)(K23)4.2.3.1考试方式实际操作、口述。4.2.3.2考试时间25分钟。4.2.3.3安全操作步骤(1)准备试验设备、工器具及辅助材料；(2)按照作业任务要求对被试装置回路做好相关安全措施；(3)电流速断保护检验；(4)作
12、业现场恢复整理；(5)编写检验报告。K23电流速断保护检验（线路微机保护装置）考试时间：25分序号考试项目考试内容配分评分标准1电流速断保护检验（线路微机保护装置）检验前的准备工作10微机保护测试仪选择正确，选择错误或不齐全，扣5分；工器具及辅助材料准备齐全，准备错误或不齐全，扣5分。电流速断保护检验80正确投退保护压板，未投退压板或投退错误扣5T0分；微机保护装置和接线端子的外观检查，未检查或检查不全，扣5-10分；保护定值核对，未核对或核对错误扣5To分；正确接线，接线错误扣5T0分；微机保护交流采样值的校脸，未校验或校验错误扣5-10分；整定值校验，校验不正确或缺项扣10-20分；操作步
