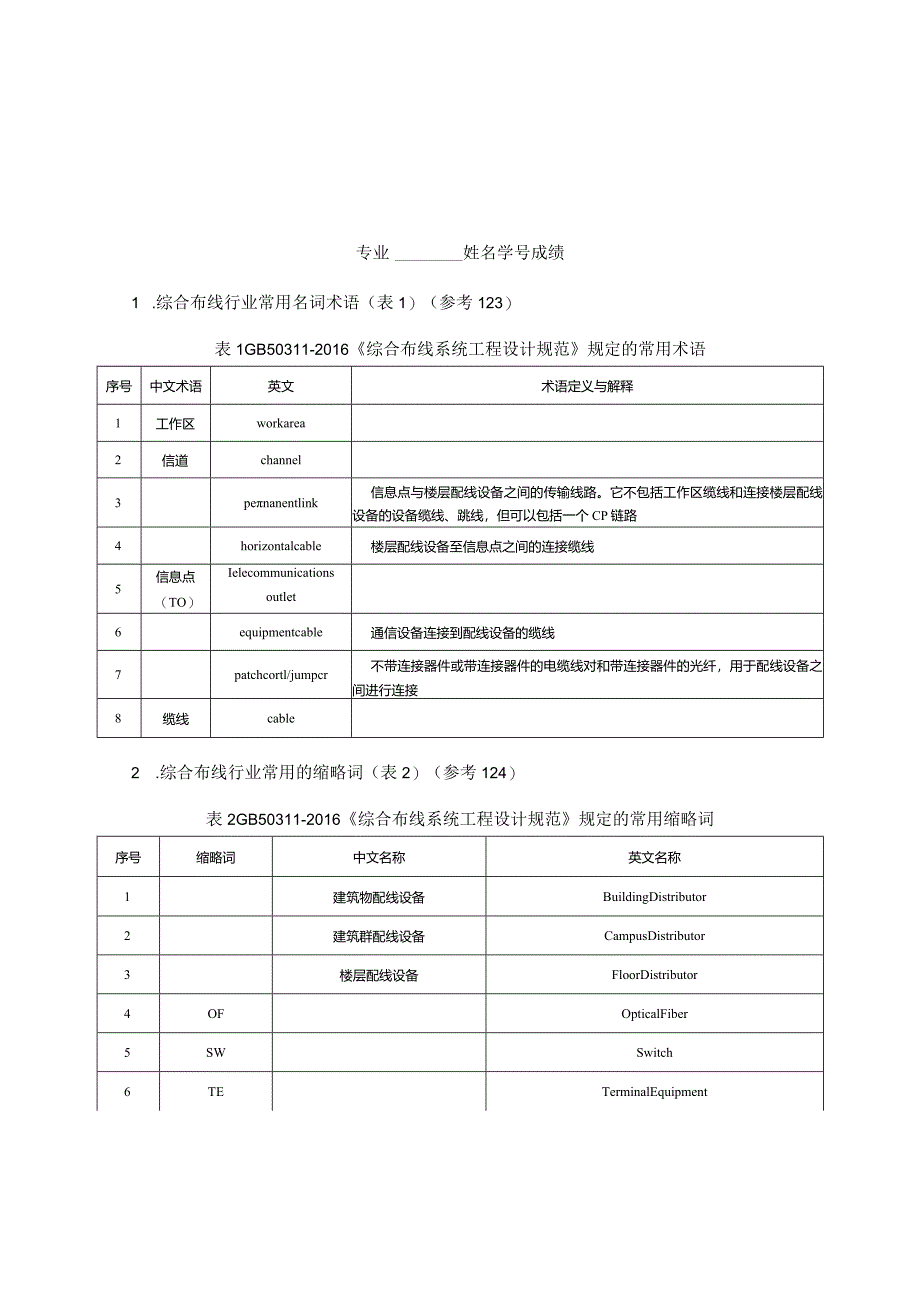

1、专业姓名学号成绩1 .综合布线行业常用名词术语(表1)(参考123)表1GB50311-2016综合布线系统工程设计规范规定的常用术语序号中文术语英文术语定义与解释1工作区workarea2信道channel3penanentlink信息点与楼层配线设备之间的传输线路。它不包括工作区缆线和连接楼层配线设备的设备缆线、跳线,但可以包括一个CP链路4horizontalcable楼层配线设备至信息点之间的连接缆线5信息点(TO)Ielecommunicationsoutlet6equipmentcable通信设备连接到配线设备的缆线7patchcortl/jumpcr不带连接器件或带连接器件的电缆

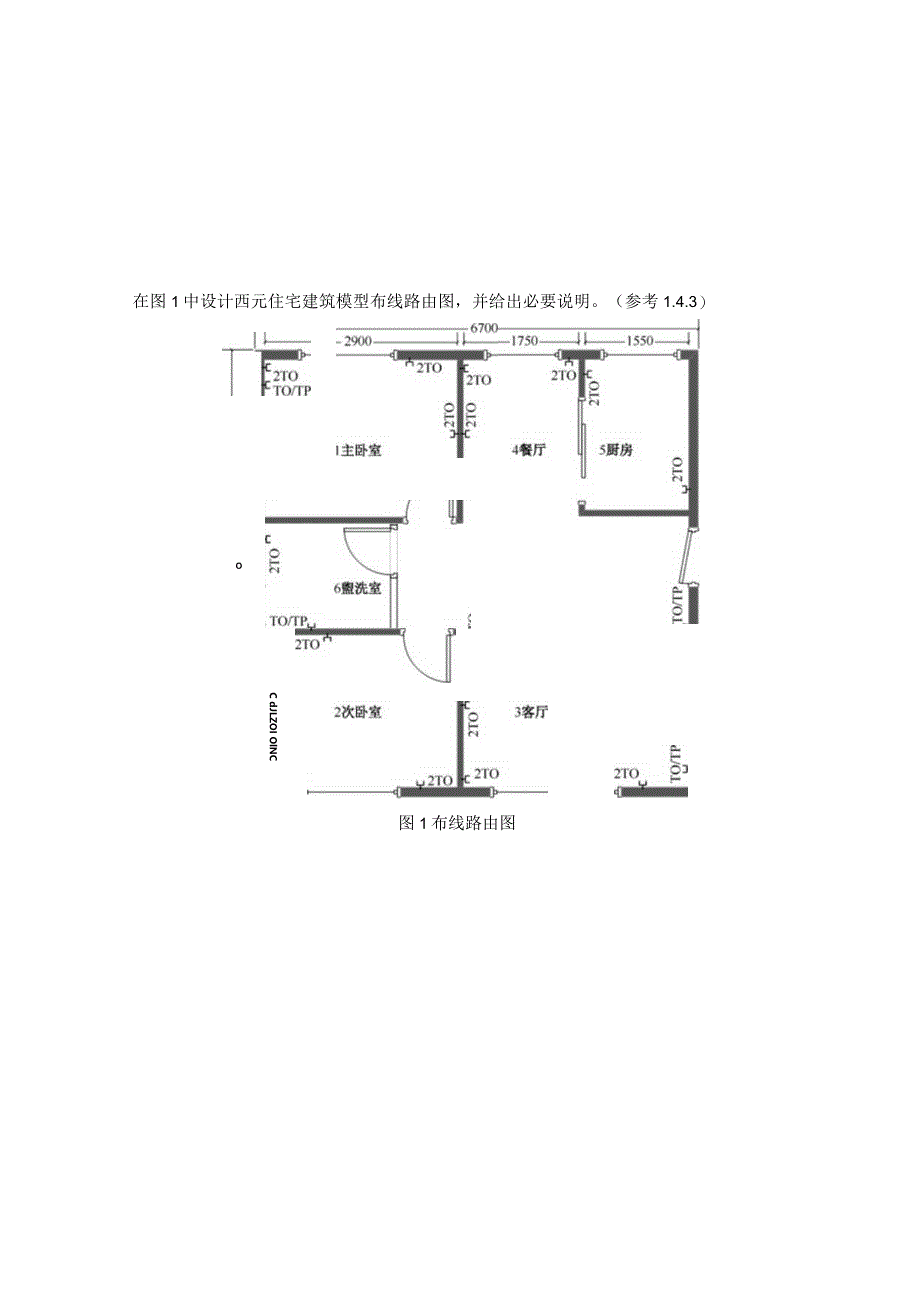

2、线对和带连接器件的光纤,用于配线设备之间进行连接8缆线cable2 .综合布线行业常用的缩略词(表2)(参考124)表2GB50311-2016综合布线系统工程设计规范规定的常用缩略词序号缩略词中文名称英文名称1建筑物配线设备BuildingDistributor2建筑群配线设备CampusDistributor3楼层配线设备FloorDistributor4OFOpticalFiber5SWSwitch6TETerminalEquipment7TOTelecommunicationsOutlet在图1中设计西元住宅建筑模型布线路由图,并给出必要说明。(参考1.4.3)OC dJLZOI Ol
3、NC图1布线路由图专业姓名学号成绩1 .领料单填写注意事项(参考223)2 .完成领料单的填写(参考2.2.3)班级进行网络跳线的制作实训。要求全班30人,每人独立完成1根5e类网络跳线制作,长度30Omm/根。请根据实训需求,确定所需材料和工具,完成领料单的填写(表3)。表3西安开元电子实业有限公司领料单工程项目领料单编号:时间:工程名称:施工工期领用部门:事由/工序序号材料/设备名称型号规格数量用途备注说明申领人签字:时间:项目负责人审批签字:时间:仓管员(主管)签字:时间:专业姓名学号成绩1.住宅综合布线系统常用器材清单(表4)(参考2.3)表4住宅综合布线系统常用器材清单序号类别名称常
4、用规格1电缆类2连接器件类3设备类4配件类2.列出常用的安全防护用品,并说明安全防护用品的判废原则(参考2.4.2和2.5.1)请扫描二维码 下载Word版互动练习5根据安装工序准备工具专业姓名学号成绩综合布线系统工程施工周期比较长,贯穿建筑工程的土建阶段、装饰阶段、设备安装阶段等,在不同阶段的不同工序需要使用不同的工具,主要包括铺设暗埋管、穿线、安装信息插座、安装配线设备、端接和理线、光纤熔接、测试等施工工序。在工作准备阶段,施工现场仓库需要按照施工阶段和工序,分别准备充足数量的施工工具,各施工工序负责人应及时申领施工工具。请填写各工序需要准备的工具(参考3.2.1)。1 .铺设暗埋管2 .
5、穿线3 .安装信息插座4 .安装配线设备5 .端接和理线6 .光纤熔接7 .测试互动练习6综合布线系统工程避里三具专业姓名学号成绩“工欲善其事,必先利其器。”在综合布线系统工程施工安装中,需要多种专业工具,请在表5中填写工具的基本功能(参考3.2.2)。表5综合布线系统工程常用工具序号名称基本功能I网络压线钳2单口打线钳3钢卷尺4活扳手5十字螺丝刀6钢锯架、钢锯条7美工刀8线管剪9老虎钳10尖嘴钳11镜子12不锈钢角尺13条形水平尺14线槽剪15物0弯管器16弯头模具17旋转剥线器18丝锥和丝锥扳手专业姓名学号成绩1 .综合布线系统工程穿线管路由的设计和铺设,应根据现场实际情况进行二次专业设计
6、,合理安排穿线管路由与位置,设计出最优铺设路由与施工方案。请结合所学知识和相关规定,简要描述在暗埋铺设穿线管时,一般应遵守的原则和要求(参考4.2.2)。2 .在综合布线系统工程施工中,穿线管铺设完成后,需要进行穿线工作。请结合所学知识和相关规定,简要描述布线施工经验与注意事项(参考4.3.2)。互动练习8设备安装、端接和理线专业姓名学号成绩1 .配线设备一般安装在管理间子系统,一般包括机柜、配线架、跳线架、理线环等,主要用于对综合布线系统各种缆线进行规范、集中管理。请结合所学知识和相关规定,简要描述配线架的安装要求(参考4.5.2)。2 .网络配线端接是连接网络设备和综合布线系统的关键施工技
