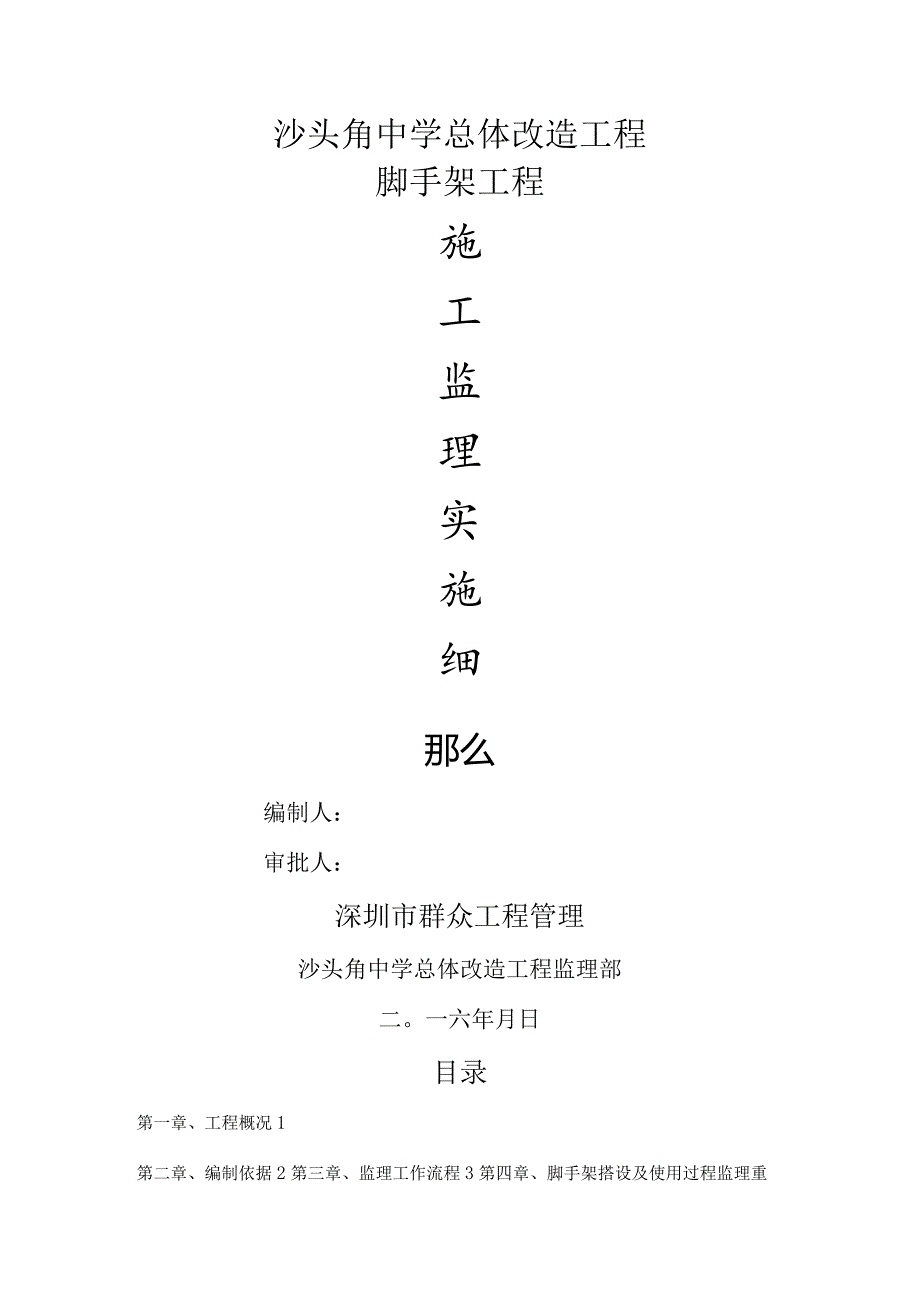

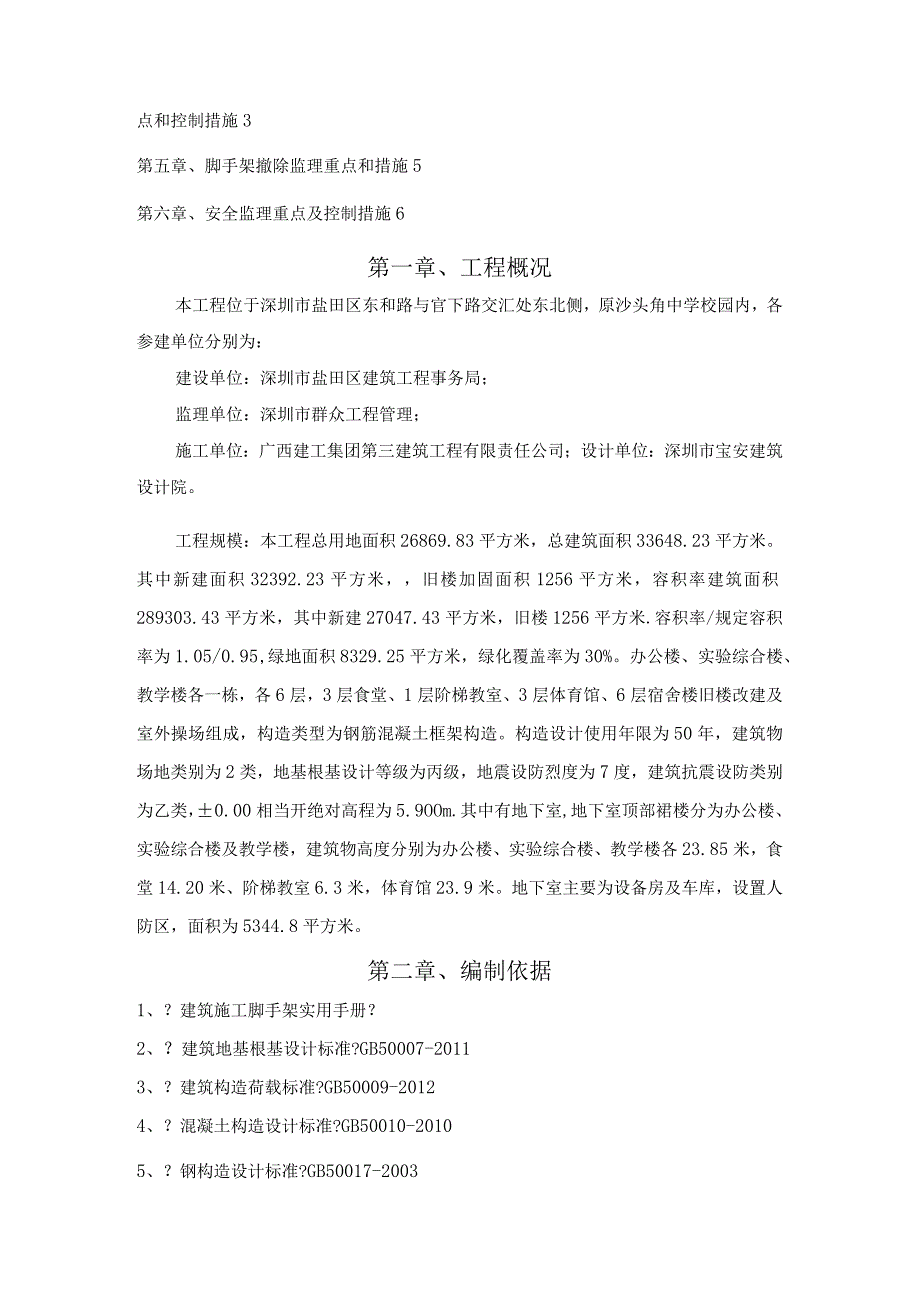

1、沙头角中学总体改造工程脚手架工程施工监理实施细那么编制人:审批人:深圳市群众工程管理沙头角中学总体改造工程监理部二。一六年月日目录第一章、工程概况1第二章、编制依据2第三章、监理工作流程3第四章、脚手架搭设及使用过程监理重点和控制措施3第五章、脚手架撤除监理重点和措施5第六章、安全监理重点及控制措施6第一章、工程概况本工程位于深圳市盐田区东和路与官下路交汇处东北侧,原沙头角中学校园内,各参建单位分别为:建设单位:深圳市盐田区建筑工程事务局;监理单位:深圳市群众工程管理;施工单位:广西建工集团第三建筑工程有限责任公司;设计单位:深圳市宝安建筑设计院。工程规模:本工程总用地面积26869.83平方

2、米,总建筑面积33648.23平方米。其中新建面积32392.23平方米,旧楼加固面积1256平方米,容积率建筑面积289303.43平方米,其中新建27047.43平方米,旧楼1256平方米.容积率/规定容积率为1.05/0.95,绿地面积8329.25平方米,绿化覆盖率为30%。办公楼、实验综合楼、教学楼各一栋,各6层,3层食堂、1层阶梯教室、3层体育馆、6层宿舍楼旧楼改建及室外操场组成,构造类型为钢筋混凝土框架构造。构造设计使用年限为50年,建筑物场地类别为2类,地基根基设计等级为丙级,地震设防烈度为7度,建筑抗震设防类别为乙类,0.00相当开绝对高程为5.9OOm.其中有地下室,地下室

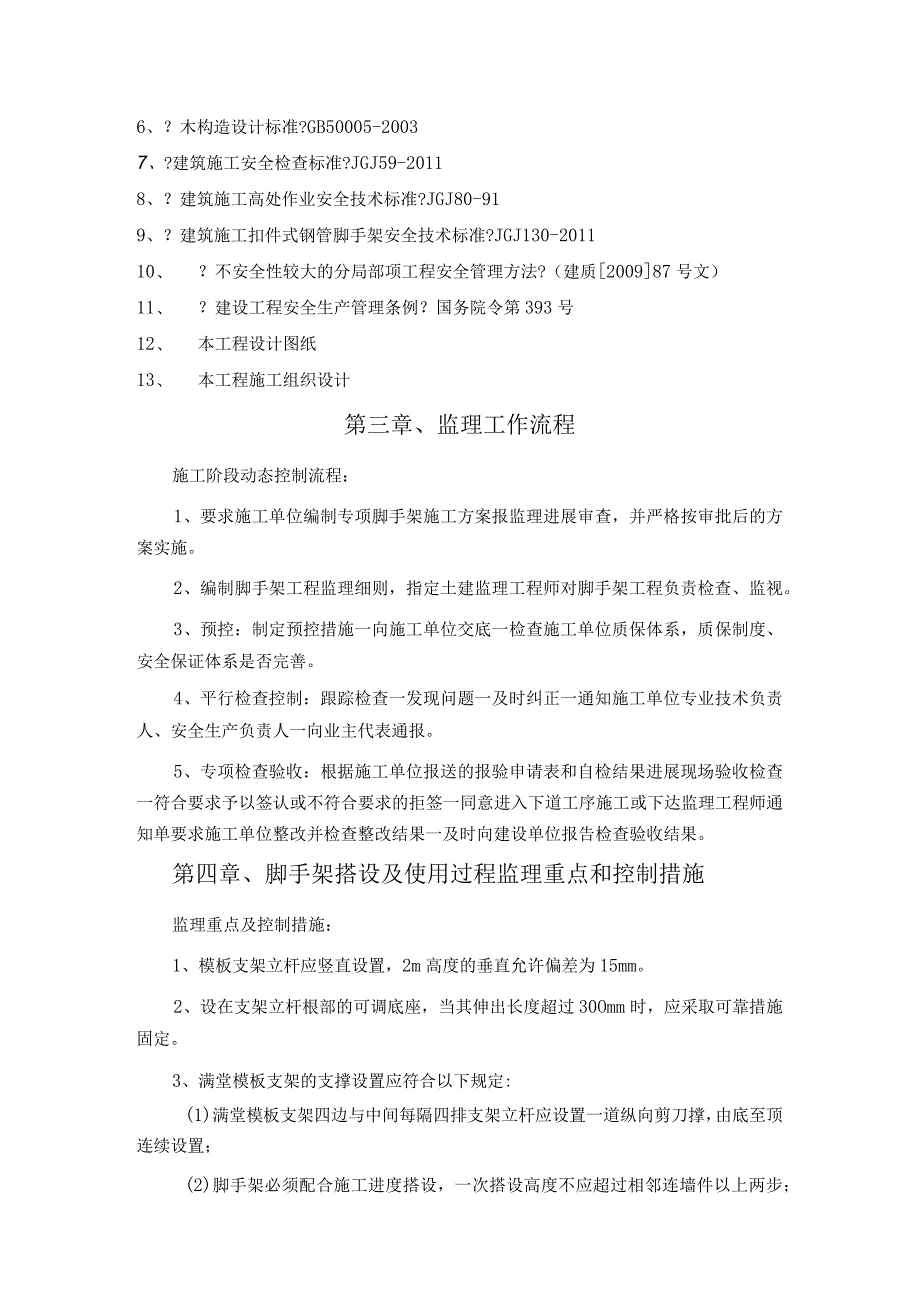

3、顶部裙楼分为办公楼、实验综合楼及教学楼,建筑物高度分别为办公楼、实验综合楼、教学楼各23.85米,食堂14.20米、阶梯教室6.3米,体育馆23.9米。地下室主要为设备房及车库,设置人防区,面积为5344.8平方米。第二章、编制依据1、?建筑施工脚手架实用手册?2、?建筑地基根基设计标准?GB50007-20113、?建筑构造荷载标准?GB50009-20124、?混凝土构造设计标准?GB50010-20105、?钢构造设计标准?GB50017-20036、?木构造设计标准?GB50005-20037、?建筑施工安全检查标准?JGJ59-20118、?建筑施工高处作业安全技术标准?JGJ80-

4、919、?建筑施工扣件式钢管脚手架安全技术标准?JGJ130-201110、 ?不安全性较大的分局部项工程安全管理方法?(建质200987号文)11、 ?建设工程安全生产管理条例?国务院令第393号12、 本工程设计图纸13、 本工程施工组织设计第三章、监理工作流程施工阶段动态控制流程:1、要求施工单位编制专项脚手架施工方案报监理进展审查,并严格按审批后的方案实施。2、编制脚手架工程监理细则,指定土建监理工程师对脚手架工程负责检查、监视。3、预控:制定预控措施一向施工单位交底一检查施工单位质保体系,质保制度、安全保证体系是否完善。4、平行检查控制:跟踪检查一发现问题一及时纠正一通知施工单位专业

5、技术负责人、安全生产负责人一向业主代表通报。5、专项检查验收:根据施工单位报送的报验申请表和自检结果进展现场验收检查一符合要求予以签认或不符合要求的拒签一同意进入下道工序施工或下达监理工程师通知单要求施工单位整改并检查整改结果一及时向建设单位报告检查验收结果。第四章、脚手架搭设及使用过程监理重点和控制措施监理重点及控制措施:1、模板支架立杆应竖直设置,2m高度的垂直允许偏差为15mm。2、设在支架立杆根部的可调底座,当其伸出长度超过30Omm时,应采取可靠措施固定。3、满堂模板支架的支撑设置应符合以下规定:(1)满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑,由底至顶连续设置;(2

6、)脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙件以上两步;(3)每搭完一步脚手架后,应按标准规定校正步距、纵距、横距及立杆的垂直度;(4)立杆搭设严禁将不同外径钢管混合使用;相邻立杆的对接扣件不得在同一高度内,错开距离应符合标准规定;开场搭设立杆时,应每隔6跨设置一根抛杆,直至连墙件安装稳定后,方可根据情况撤除;当搭至由连墙件的构造时,在搭设完该处的立杆、纵向水平杆、横向水平杆后,应立即设置连墙件;顶层立杆搭接长度与立杆顶端高出女儿墙上皮1m;(5)纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨。4、横向水平杆搭设,主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁撤除;双排脚手

7、架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm05、纵向、横向扫地杆搭设应采用直角扣件固定在距底座上皮不大于20Omm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆根基不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,上下差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mmo6、连墙件搭设高度大于24m以上必须采用刚性连墙件与建筑物可靠连接。连墙件必须采用可承受拉力和压力的构造。当脚手架施工操作层高出连墙件二步时,应采取临时稳定措施,直到上一层连墙件搭设完前方可根据情况撤除。7、剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平

8、杆等同步搭设。8、扣件必须与钢管外径(648.3)一样。9、在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。10、对接扣件开口应朝上或朝内。11、各杆件端头伸出扣件盖板边缘的长度不应小于100mm。12、栏杆的挡脚板均应搭设在外立杆的内侧;上栏杆上皮高度应为1.2m;挡脚板高度不应小于180mm;中栏杆应居中设置。13、脚手板应铺满、铺稳,离开墙面120150mm;脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上;在拐角、斜道平台口出的脚手板,应与横向水平杆可靠连接,防止滑动;自顶层作业层的脚手板往下计,宜每隔12m满铺

9、一层脚手板。14、斜道的构造宜附着外脚手架或建筑物设置;运料斜道宽度不宜小于1.5m,坡度宜采用1:6;人行斜道宽度不宜小于1m,坡度宜采用1:3;拐弯处应设置平台,其宽度不应小于斜道宽度;斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m,挡脚板高度不应小于180mm。15、斜道脚手板横铺时,应在横铺水平杆下增设纵向支托杆,纵向支托杆间距不应大于500mm;脚手板顺铺时,接头应采用搭接;下面的板头应压住上面的板头,板头的凸棱处宜采用三角木填顺。第五章、脚手架撤除监理重点和措施1、撤除脚手架前的准备工作应符合以下规定:(1)应全面检查脚手架扣件连接、连墙件、支撑体系等是否符合构造要求

10、;(2)应根据检查结果补充完善施工组织设计中的撤除顺序和措施,金主管部门批准前方可实施;(3)应由单位工程负责人进展拆处安全技术交底;(4)去除脚手架上杂物及地面隙碍物。2、撤除脚手架时,应符合以下规定:(1)撤除作业必须由上而下逐层进展,严禁上下同时作业;(2)连墙件必须随脚手架逐层撤除,严禁先将连墙件整层或数层撤除后再拆脚手架;分段撤除高差不应大于两步,如高差大于两步,应增设连墙件加固;(3)当脚手架拆至下部最后一根长立杆的高度(约6.5m)时,应先在适当位置搭设临时抛撑加固后,再撤除连墙件;(4)当脚手架采取分段、分立而撤除时,对不撤除的脚手架两端,应先按本标准规定设置连墙件和横向斜撑加

11、固。3、卸料时应符合以下规定:(1)各构配件严禁抛掷至地面;(2)运至地面的构配件应按本标准规定及时检查、整修与保养,并按品种、规格随时码堆存放。第六章、安全管理要点及控制措施1、脚手架搭设人员必须是金过按现行国家标准?特种作业人员安全技术考核管理规册?GB5036考核合格的专业架子工。上岗人员应定期体检,合格者方可持证上岗。2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。3、脚手架的构配件质量与搭设质量,应按标准进展检查验收,合格前方准使用。4、作业层上的施工荷载应符合设计要求,不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上;严禁悬挂起重设备。5、当由六级以上

12、大风和雾、雨、雪天气时应停顿脚手架搭设雨撤除作业。雨、雪后上架作业应由防滑措施,并应扫除积雪。6、脚手架的安全检查与维护应符合标准要求。安全网应按有关规定搭设或撤除。7、在脚手架使用期间,严禁撤除主节点处的纵、横向水平杆,纵、横向扫地杆和连墙件。8、不得在脚手架根基及其邻近处进展挖掘作业,否那么应采取安全措施,并报主管部门批准。9、在脚手架上进展电、气焊作业时,必须有防火措施和专人看守。10、工地临时用电线路的架设及脚手架接地、避雷措施等,应按现行行业标准?施工现场临时用电安全技术标准?(JGJ46)的有关规定执行。11、搭拆脚手架时,地面应设围栏和戒备标志,并派专人看守,严禁非操作人员入内。深圳市群众工程管理沙头角中学总体改造工程工程监理部2016年月日
