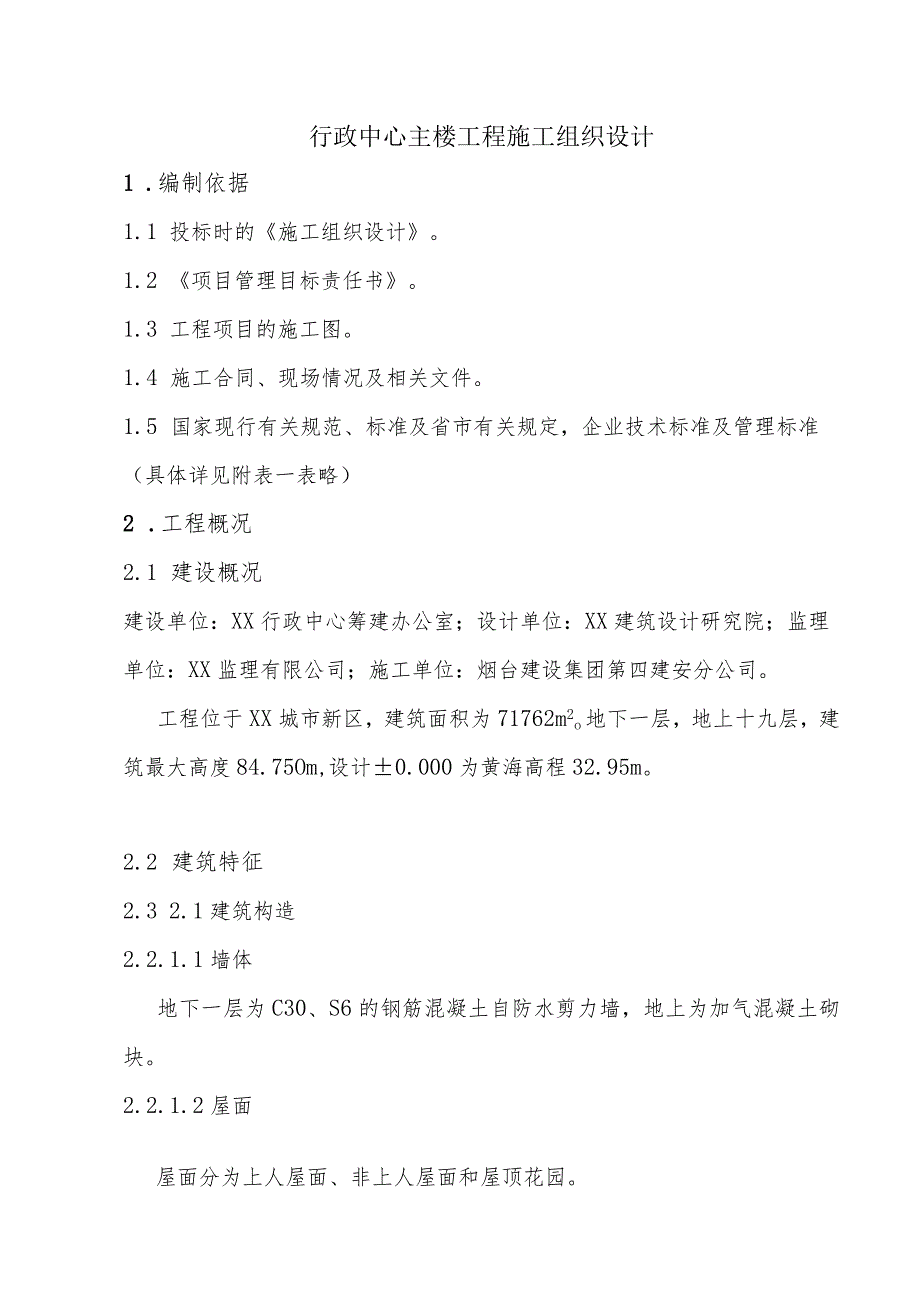

1、行政中心主楼工程施工组织设计1 .编制依据1.1 投标时的施工组织设计。1.2 项目管理目标责任书。1.3 工程项目的施工图。1.4 施工合同、现场情况及相关文件。1.5 国家现行有关规范、标准及省市有关规定，企业技术标准及管理标准（具体详见附表一表略）2 .工程概况2.1 建设概况建设单位：XX行政中心筹建办公室；设计单位：XX建筑设计研究院；监理单位：XX监理有限公司；施工单位：烟台建设集团第四建安分公司。工程位于XX城市新区，建筑面积为71762m2o地下一层，地上十九层，建筑最大高度84.75Om,设计0.000为黄海高程32.95m。2.2 建筑特征2.3 2.1建筑构造2.2.1.

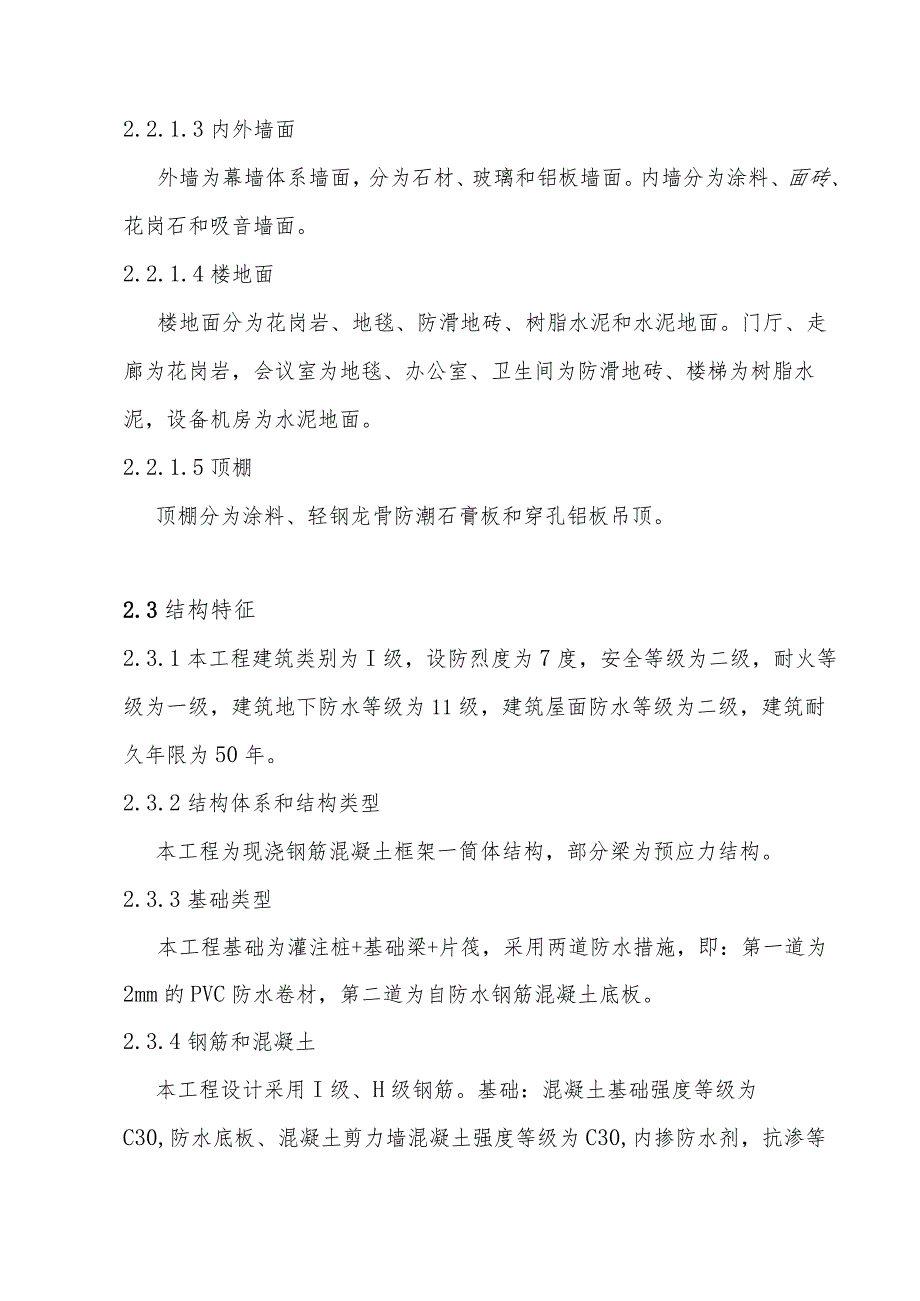

2、1墙体地下一层为C30、S6的钢筋混凝土自防水剪力墙，地上为加气混凝土砌块。2.2.1.2屋面屋面分为上人屋面、非上人屋面和屋顶花园。2.2.1.3内外墙面外墙为幕墙体系墙面，分为石材、玻璃和铝板墙面。内墙分为涂料、面砖、花岗石和吸音墙面。2.2.1.4楼地面楼地面分为花岗岩、地毯、防滑地砖、树脂水泥和水泥地面。门厅、走廊为花岗岩，会议室为地毯、办公室、卫生间为防滑地砖、楼梯为树脂水泥，设备机房为水泥地面。2.2.1.5顶棚顶棚分为涂料、轻钢龙骨防潮石膏板和穿孔铝板吊顶。2.3结构特征2.3.1本工程建筑类别为I级，设防烈度为7度，安全等级为二级，耐火等级为一级，建筑地下防水等级为11级，建筑

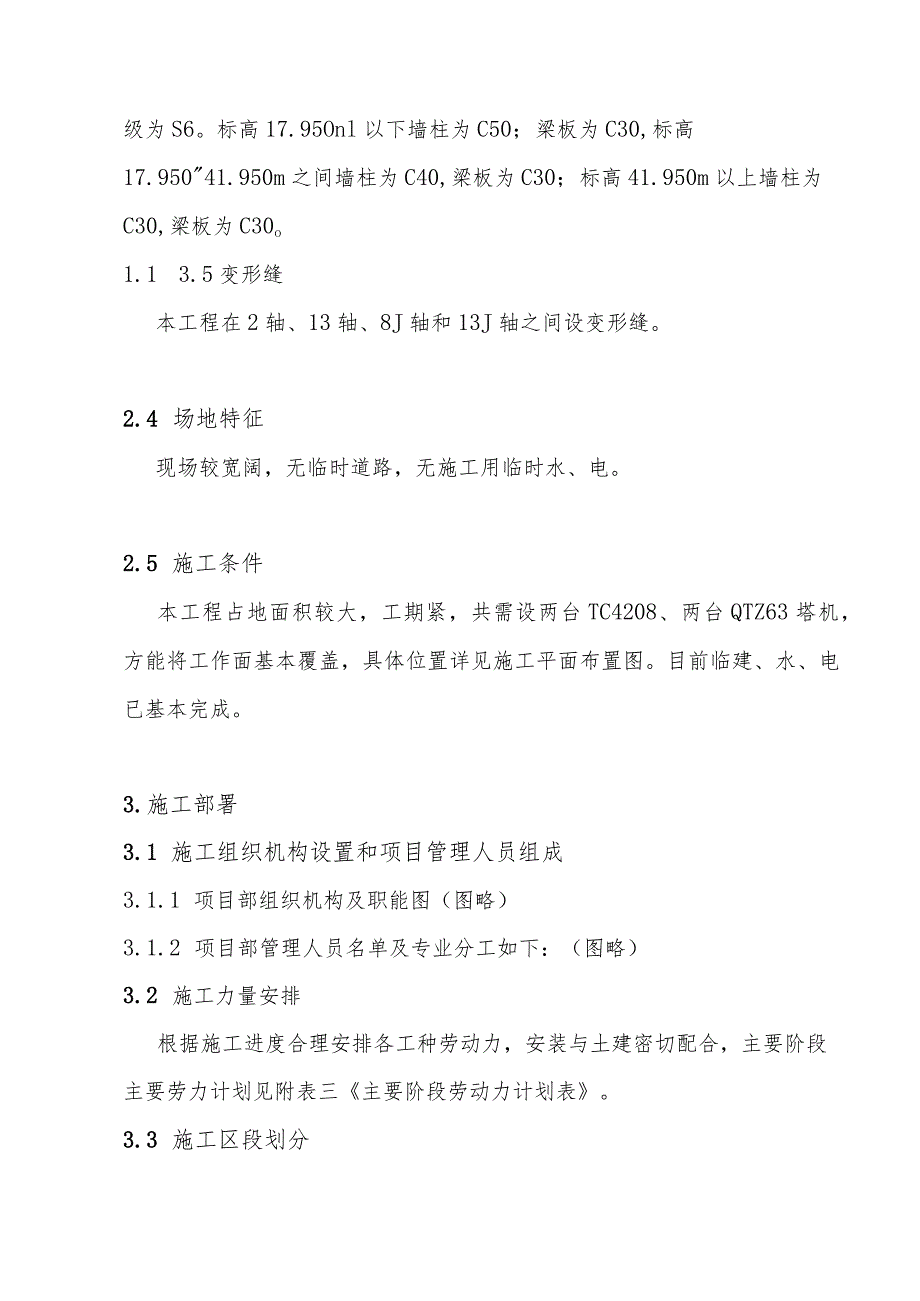

3、屋面防水等级为二级，建筑耐久年限为50年。2.3.2结构体系和结构类型本工程为现浇钢筋混凝土框架一筒体结构，部分梁为预应力结构。2.3.3基础类型本工程基础为灌注桩+基础梁+片筏，采用两道防水措施，即：第一道为2mm的PVC防水卷材，第二道为自防水钢筋混凝土底板。2.3.4钢筋和混凝土本工程设计采用I级、H级钢筋。基础：混凝土基础强度等级为C30,防水底板、混凝土剪力墙混凝土强度等级为C30,内掺防水剂，抗渗等级为S6。标高17.95Onl以下墙柱为C50；梁板为C30,标高17.95041.950m之间墙柱为C40,梁板为C30；标高41.950m以上墙柱为C30,梁板为C30o1.1 3.
4、5变形缝本工程在2轴、13轴、8J轴和13J轴之间设变形缝。2.4 场地特征现场较宽阔，无临时道路，无施工用临时水、电。2.5 施工条件本工程占地面积较大，工期紧，共需设两台TC4208、两台QTZ63塔机，方能将工作面基本覆盖，具体位置详见施工平面布置图。目前临建、水、电已基本完成。3.施工部署3.1 施工组织机构设置和项目管理人员组成3.1.1 项目部组织机构及职能图（图略）3.1.2 项目部管理人员名单及专业分工如下：（图略）3.2 施工力量安排根据施工进度合理安排各工种劳动力，安装与土建密切配合，主要阶段主要劳力计划见附表三主要阶段劳动力计划表。3.3 施工区段划分根据施工的需要，分为
5、两个自然流水段；从主楼的07轴08轴之间的后浇带划分成两个自然段。3.4 施工顺序3. 4.1基础部分：定位放线一挖土一垫层一防水一细石混凝土保护层一基础一地下层框架柱、钢筋混凝土剪力墙一地下层顶板一防水f回填。4. 4.2主体、装饰部分：框架主体一砌体封闭一预留预埋和安装一屋面、楼地面一内外装饰一门窗安装一竣工清理。3.5 施工重点本工程施工重点是冬期施工中的混凝土工程、地下室抗渗混凝土工程、地下室防水施工、屋面、钢骨混凝土、玻璃幕墙、室内高级装修。3.6 机械设备配置主体施工阶段设2台TC4208、2台QTZ63塔吊和2台人货两用电梯，2台物料提升机。CJ轴处，23J轴间，18J19J轴间
6、分设一台人货两用电梯。CJ轴处，7F-8J轴间，13J14J轴间分设一台物料提升机，位于A轴处的2台QTZ630型塔吊，坐落于A轴以南的基础底板上，A轴以南部分施工至地下室顶板，暂停施工，待主楼施工完毕,塔吊拆除后进行此部分的施工。装饰阶段设2台人货两用电梯，供9层以上装饰用，另设2台物料提升机，供9层以下装饰用。现场另设集中搅拌机组JSlOoO及BP800C配套电子计量配料器两组。详见施工平面布置图。整个工程选用主要机械设备见附表四拟投入本工程的主要机械设备表。3.7 周转器材配置详见周转器材表3.8 材料供应与管理措施3.8.1由技术人员确定材料的种类、数量，材料员负责采购。3.8.2现场
7、材料及加工件的堆放、储备位置见平面布置图。3.8.3现场的材料按计划、进度实行收、管、发制度。3.8.4库内、场内的各种材料按规格，型号分类堆放整齐。3 .8.5加强管理，防止材料的浪费、丢失。废料、下脚料等及时回收。4 .施工准备工作4.1 技术准备工作4.1.1 由该项目工程师组织施工技术人员认真学习领会施工图纸，了解设计意图，发现问题，纳入图纸会审。4.1. 2制定切实可行的施工方案，并做好各分部分项工程的技术交底,报建设单位、监理审批。4.1.3 做好定位放线，并经规划、设计、建设单位、监理部门验收。4. 准备施工需要的技术资料、图集、规范，施工技术人员必须熟悉施工规范，制定现场施工管
8、理制度。5. 1.7仪器和工具本工程测量仪器采用校核合格并在有效检验周期内的1台GTS-311全站仪、2台光学J2经纬仪、2台DS2水准仪。4.2现场准备工作4.2.1场地及道路场内按平面布置图的位置，修筑施工临时道路，道路两边设排水沟,表面采用混凝土进行硬化。场地四周按文明工地标准进行围挡。搅拌机场地，按总平面图进行布置，使用前调试至正常运转。4.2.2施工临建详见第6.10临时设施及用地4. 2.3施工临时用水详见第6.9.1施工用水4. 2.4施工临时用电详见6.9.2施工临时用电5. 土建工程主要分部分项工程施工方法5.1 施工测量控制本工程造型复杂，曲线较多，成立放线小组，由项目部技
9、术负责人直接领导，配备先进的全站仪、经纬仪和水准仪。5. 1.1平面控制网的测设5. 1.1.1北侧5J16J轴间圆弧定位放线5. 1.1.1.1圆心点坐标计算根据已知点X=4168189.510Y=541502.400已知条件R=66.149和S=26.756可求出其圆心坐标为X=4168189.510-(66.149-26.75(6)=4168150.117Y=541502.4005. 1.1.1.2各轴线交点坐标的计算根据圆心坐标、图示角度和半径可计算出各轴线交点坐标。例：A11J的坐标为：X=4168150.117+66.149Cos3.3=4168216.156Y=541502.40
10、0+66.149Sin3.3=541506.208B12J的坐标为：X=4168150.117+73.049Cos9.9=4168222.078Y=541502.400+73.049Sin9.9=541514.959以此可计算出各轴线交点的坐标。6. 1.1.1.3竖向激光受靶点的选定的原则1)便于竖向引测；2)能有效将各被观测点覆盖。X=4168189.510Y=541502.400选在IorlIJ、CBJ轴间的点5.1.1.1.4引测根据选定的引测点坐标和求出的各轴线点的坐标，计算出两者之间的角度和水平距离，用全站仪将各点定位。5.1.1.2东西两侧圆弧定位放线5.1.1.2.1东西两侧圆
11、心点坐标计算西X=4168189.510-5.35+0.198=4168184.358Y=541468.800+4.2+0.28=541473.280东X=4168189.510-5.35+0.198=4168184.358Y=541536.00-4.2-0.28=541531.5205.1.1.2.2各轴线交点坐标的计算以西侧为例：根据圆心坐标、4J交1轴处的角度为132.86和半径计算出各轴线交点坐标。例BJ4J轴点的坐标：X=4168184.358+(21.486+6.9)Sin(132.86-90)=4168203.666Y=541473.280+(21.486+6.9)Cos(132
12、.86-90)=541452.473以此计算出各轴线交点的坐标。5.1.1.3南部主楼的测设在IrC轴间和78轴间各选定一条基准线，进行测设。各楼层均以此控制线为准。各区各层放线时，应复核相邻各区轴线与其关系是否正确，发现偏差，及时处理。支设模板时应校验外墙框架，防止外围框架发生偏差过大。为控制楼层标高，支模及混凝土浇筑时二次用仪器校核所要控制的标高，施工用测量仪器及其他详见附表二：测量仪器及试模计划。5.1.2高程测量和垂直度控制基础施工：采用塔尺将水准点标高引测到基底。基底设控制标高桩,将标高在控制桩上用墨线标示清楚。主体施工：根据原有的控制点，利用水准仪、塔尺、钢尺传递至各个楼层上，以控
13、制各层的标高。每层利用水准仪往返测量与基准点校核，将测量误差控制在允许的范围之内。5.1.3水平距离测量在用钢尺对位置点进行测量时，用水准仪协助控制尺子两端的水平，拉尺用力应一致、均匀。距离测量均采用来回两次拉尺的方法，用两次排尺的平均值消除人为误差。5.1.4误差要求根据GB50026-93工程测量规范要求，轴线竖向投测和标高竖向传递允许误差为：轴线位移V3mm混凝土柱垂直度允许偏差3mm层高测量允许偏差V3mm5.1.5沉降观测5.1.5.1水准基点的布设5.1.5.1.1现场设4个水准基点，组成水准网，对水准基点定期进行高程检测并做好记录。5.1.5.1.2由于沉降观测要在竣工以后仍须进
14、行，所以水准基点的布设要放在不受震动或影响施工的部位。5.1.5.1.3为防止水准基点受冻胀的影响，水准基点的埋设深度不小于InIo5.1.5.1.4水准基点与观测点距离不得超过100n1,以保证观测的精度。5.1.5.2观测点的埋设5.1.5.2.1观测点的埋设严格按设计进行施工。5.1.5.2.2观测点与柱面应有30-4Omm的空隙，以便于放置水准尺。5.1.5.2.3钢筋埋入柱内的长度应大于露出的部分，以保证点位的稳定。5.1.5.3沉降观测5.1.5.3.1观测的次数：首层完后观测一次，以后每完一层观测一次,主体结构完成以后每月一次，竣工验收后每季度一次，竣工一年以后每半年一次，直至沉
15、降稳定为止（稳定标准为半年沉降量不超过2mm）。但是遇到下列情况时要加测一次。（1）在春节前后各观测一次；(2)建筑物周围大量积水及暴雨后进行加测一次。5.L5.3.2观测工作：为了保证观测成果的正确性，安排如下：(1)固定人员观测和整理成果；(2)使用固定的水准尺及水准仪；(3)使用固定的水准点；(4)按固定的日期、方法及路线进行观测。5.1.5.3.3沉降观测的精度和成果的整理：(1)沉降观测点相对于后视点高差测定的容差为lmu(2)每次观测结束后，检查记录进行计算，并进行误差分配，然后将观测高程列入沉降观测成果表中，计算相邻两次观测之间的沉降量。(3)为了更加直观的了解沉降、时间、荷载之间的相互关系，绘制每一观测点的三者之间的关系曲线，如5-1图所示：(图略)(4)对于曲线中出现的异常的情况，认真查找原因，排除测量本身的误差、基准点不牢固等因素的影响。及时通知设计等有关部门进行处理。5.2土方工程5.2.1土方开挖5.2.1.1开挖形式挖土采
