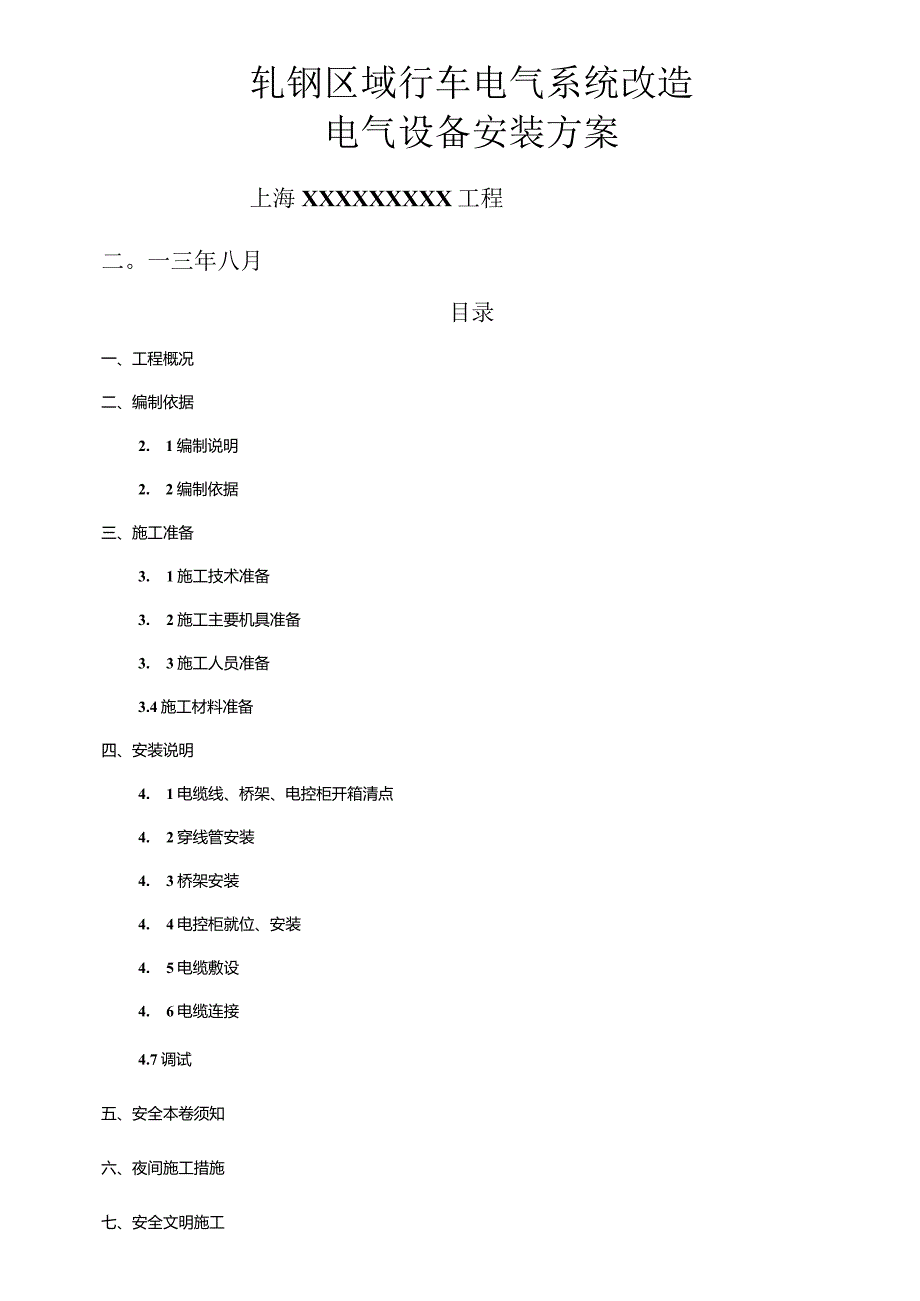

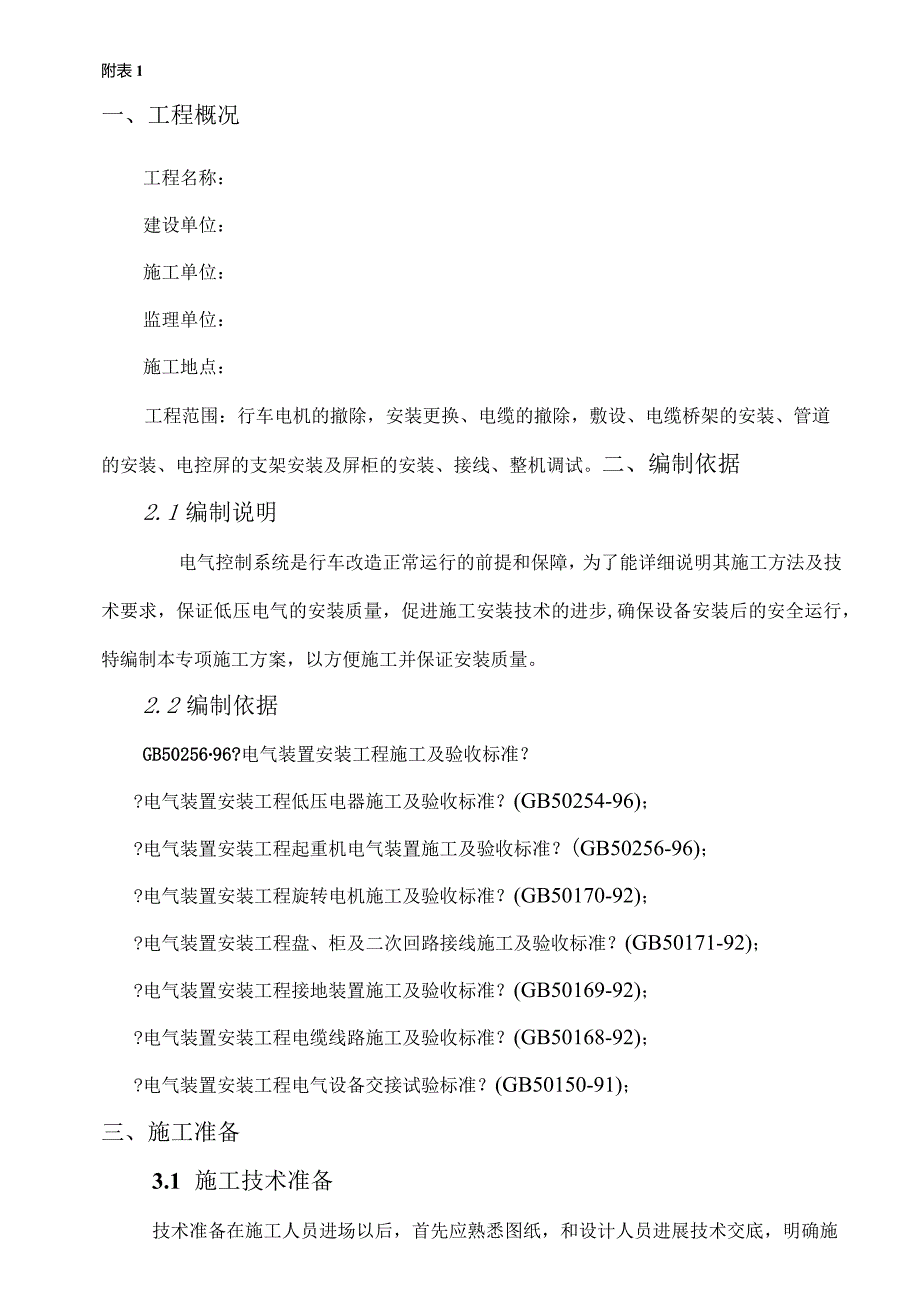

1、轧钢区域行车电气系统改造电气设备安装方案上海XXXXXXXXX工程二。一三年八月目录一、工程概况二、编制依据2. 1编制说明2. 2编制依据三、施工准备3. 1施工技术准备3. 2施工主要机具准备3. 3施工人员准备3.4施工材料准备四、安装说明4. 1电缆线、桥架、电控柜开箱清点4. 2穿线管安装4. 3桥架安装4. 4电控柜就位、安装4. 5电缆敷设4. 6电缆连接4.7调试五、安全本卷须知六、夜间施工措施七、安全文明施工附表1一、工程概况工程名称：建设单位：施工单位：监理单位：施工地点：工程范围：行车电机的撤除，安装更换、电缆的撤除，敷设、电缆桥架的安装、管道的安装、电控屏的支架安装及屏
2、柜的安装、接线、整机调试。二、编制依据2.1 编制说明电气控制系统是行车改造正常运行的前提和保障，为了能详细说明其施工方法及技术要求，保证低压电气的安装质量，促进施工安装技术的进步,确保设备安装后的安全运行，特编制本专项施工方案，以方便施工并保证安装质量。2.2 编制依据GB5025696?电气装置安装工程施工及验收标准？?电气装置安装工程低压电器施工及验收标准？(GB50254-96)；?电气装置安装工程起重机电气装置施工及验收标准？(GB50256-96)；?电气装置安装工程旋转电机施工及验收标准？(GB50170-92)；?电气装置安装工程盘、柜及二次回路接线施工及验收标准？(GB501

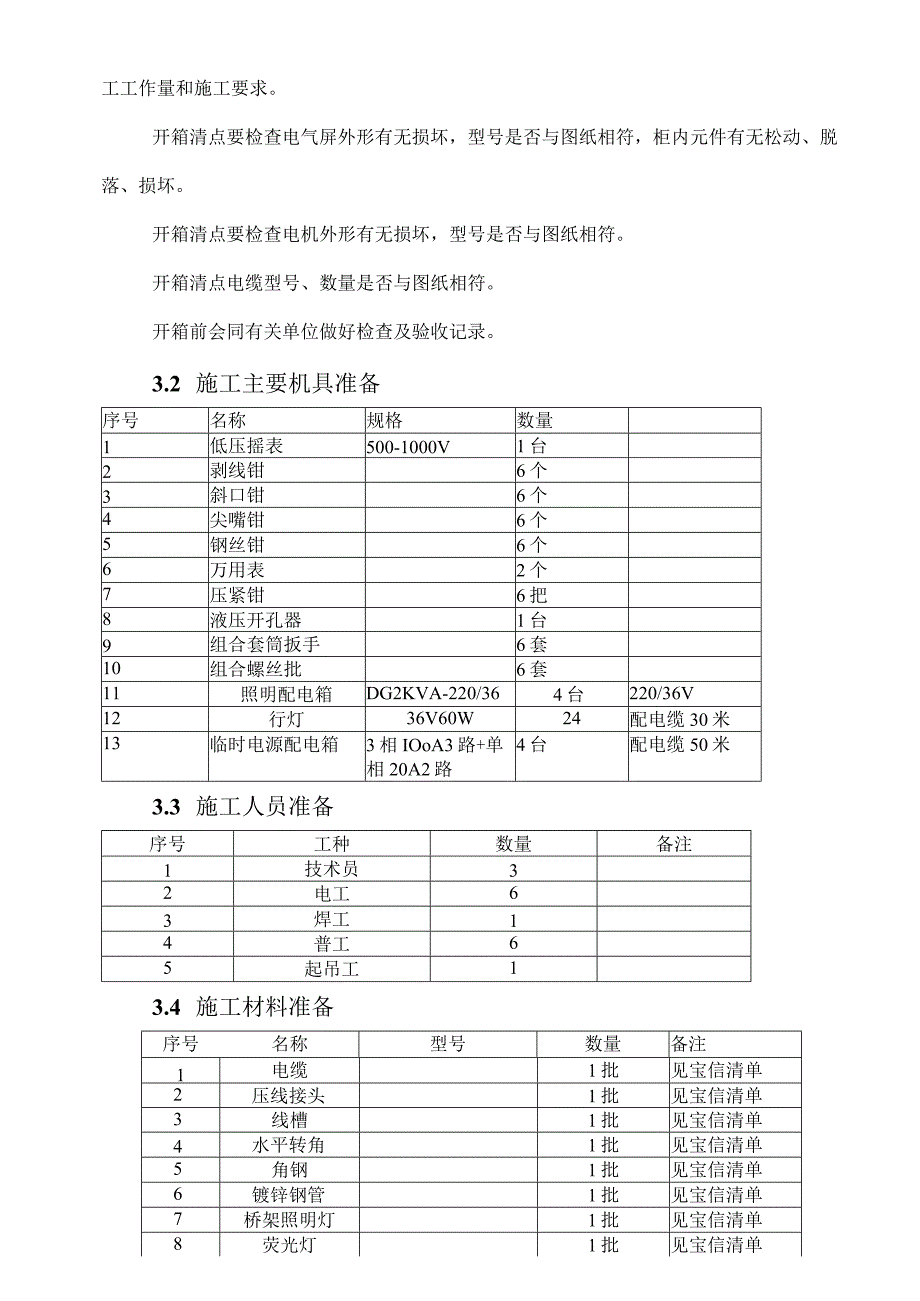

3、71-92)；?电气装置安装工程接地装置施工及验收标准？(GB50169-92)；?电气装置安装工程电缆线路施工及验收标准？(GB50168-92)；?电气装置安装工程电气设备交接试验标准？(GB50150-91)；三、施工准备3.1 施工技术准备技术准备在施工人员进场以后，首先应熟悉图纸，和设计人员进展技术交底，明确施工工作量和施工要求。开箱清点要检查电气屏外形有无损坏，型号是否与图纸相符，柜内元件有无松动、脱落、损坏。开箱清点要检查电机外形有无损坏，型号是否与图纸相符。开箱清点电缆型号、数量是否与图纸相符。开箱前会同有关单位做好检查及验收记录。3.2 施工主要机具准备序号名称规格数量1低压
4、摇表500-1000V1台2剥线钳6个3斜口钳6个4尖嘴钳6个5钢丝钳6个6万用表2个7压紧钳6把8液压开孔器1台9组合套筒扳手6套10组合螺丝批6套11照明配电箱DG2KVA-220/364台220/36V12行灯36V60W24配电缆30米13临时电源配电箱3相IOoA3路+单相20A2路4台配电缆50米3.3 施工人员准备序号工种数量备注1技术员32电工63焊工14普工65起吊工13.4 施工材料准备序号名称型号数量备注1电缆1批见宝信清单2压线接头1批见宝信清单3线槽1批见宝信清单4水平转角1批见宝信清单5角钢1批见宝信清单6镀锌钢管1批见宝信清单7桥架照明灯1批见宝信清单8荧光灯1批
5、见宝信清单9电缆牌1批见宝信清单10套线管1批见宝信清单11螺栓组1批见宝信清单12绝缘橡胶板1批见宝信清单13四、安装说明4.1、电缆线、桥架、电控柜开箱清点。1.1.1、 安装单位、监理单位、建设单位共同进展，并做好检查记录。1.1.2、 电缆的规格、型号、截面、电压等级及长度应符合设计要求，外观无扭曲、坏损及漏油、渗油现象。1.1.3、 电缆桥架的规格、长度及三通、四通的数量应满足设计要求。1.1.4、 电控柜、箱开箱后，按设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全;产品合格证、技术资料、说明书齐全。柜本体外观检查应无损伤及变形
6、，油漆完整无损。检查柜内部电器装置及元件，绝缘瓷件齐全，无损伤、裂纹等缺陷。4.2、 穿线管安装4.2.1、 穿线管应采用镀锌管，管内无毛刺，不应有明显锈蚀。按施工图纸要求敷设。敷设时弯管半径以及弯头等都应按照GBJ282标准执行。管口应做成喇叭形，管内穿好引线钢丝。金属电缆应在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆。电缆管的内径与电缆外径之比不得小于1.5；混凝土管、陶土管、石棉水泥管除应满足上述要求外，其内径且不宜小于100mm。每根电缆管的弯头不应超过3个，直角弯不应超过2个。4.3、 桥架安装4.3.1、 桥架的架设应按施工图纸施工，施工过程中严格按照现行的有关技术标准。
7、应该注意的是在架设时支架、托臂应安装结实，且横平竖直,各支架的同层横档在同一水平上，其上下偏差不应大于5mm。托架支吊架沿桥架走向左右的偏差不应大于IOmm。桥架有支柱的，支柱要稳固，用托臂的，膨胀螺栓要安装稳固。电缆支架全长均应有良好接地。432、安装桥架要严格按照设计图纸要求的大小、走向进展。433、支、托架弯通全部采用生产厂家成品。4.3.4、 将桥架固定于构筑物上，要求固定结实，作到横平竖直，支架间隔均匀，上、下层间距一致。435、桥架每段应有接地螺栓，连接应结实、可靠，桥架接地应同接地网连接。4.4、 电控柜就位、安装4.4.1、 电控柜在运输时由起重工作业，电工配合。但在运输、吊装
8、时本卷须知：441.1、 柜顶部有吊环者，吊索应穿在吊环内，无吊环者，吊索应挂在四角主要承力构造处，不得将吊索吊在设备部件上。吊索的绳长应一致，以防柜体变形或损坏部件。442、柜安装441.2、 柜安装。应按施工图纸的布置，按顺序将柜放在根基型钢上。单独柜只找柜面和侧面的垂直度。成列柜各台就位后，先找正两端的柜，再从柜上至下三分之二高的位置绷上小线，逐台找正，柜不标准以柜面为准。然后按柜固定螺孔尺寸，在根基型钢架上用手电钻钻孔，用镀锌螺丝固定。其中柜安装允许偏差为：垂直度每米为1.5mm。水平度相邻两柜顶部为2mm,成列柜顶部为5mm。不平度相邻两柜面为Imm,成列柜面为5mm。柜间缝隙为2m
9、m。441.3、 柜就位，找正、找平后，除柜体与根基型钢固定。柜体与柜体、柜体与侧档板均用镀锌螺丝连接。441.4、 柜接地：每台柜单独与根基型钢连接。每台柜从后面左下部的根基型钢侧面上焊上鼻子，用6mm2铜线与柜上的接地端子连接结实。441.5、 柜二次小线连接按原理图逐台检查柜上的全部电器元件是否相符。并查看各电器元件的紧固螺钉连接中有无松动、脱落。441.6、 与柜之间的控制电缆连接线。4.5、 电缆敷设451、电缆敷设行车电缆敷设见布置图。注意电缆出线槽后需穿镀锌管保护。电缆与工艺管线穿插处可以绕行。电缆应按规定设置明显的标记，标记应清晰，结实,间距适当。451.1、 电缆沿支架、桥架
10、敷设电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有穿插。拐弯处应以最大截面电缆允许弯曲半径为准。不同等级电压的电缆应分开敷设。451.2、 挂标志牌电缆两端应挂标志牌，标志牌上应注明电缆编号、规格、型号及电压等级。起始地点，字迹清晰，不易脱落。4.6、 电缆连接4.6.1. 导线或电缆的连接，应采用有防松措施的螺栓固定，或压接、钎焊、熔焊，但不得绕接。4.6.2. 剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀严密，其绝缘强度不应低于导线原绝缘层的绝缘强度；在接线端子的根部与导线绝缘层间的空隙处，应采用绝缘带包缠严密。4.6.3. 配电盘内本质安全电路与关联电路或其它电路的
11、端子之间的间距，不应小于50mm；当间距不满足要求时，应采用高于端子的绝缘隔板或接地的金属隔板隔离；本质安全电路、关联电路的端子排应采用绝缘的防护罩；本质安全电路、关联电路、其它电路的盘内配线应分开束扎、固定。4.6.4. 截面为2.5mm2及以下的多股铜芯线的线芯应先压接端子后再与设备、器具的端子连接；导线连接要结实，导电良好，操作时应按条文中规定的技术要求执行。4.6.5. 配线工程完毕后，应测量导线的绝缘电阻值，并作记录，以作为交工验收的依据。4.6.6. 对盘柜及二次回路接线必须满足的要求：4.6.7. 各电缆芯线和所配导线的端部均应标明其回路编号。编号应正确,字迹清晰且不易退色。4.
12、6.8. 盘柜的正面及反面各电气，端子牌等应标明编号，名称，用途及操作位置。字迹清晰工整且不易脱色。4.6.9. 具体盘柜装置及二次回路接线安装严格按照?GB5017192?之标准执行。4.7、 调试待一切接线安装完毕后，有我方联系宝信，对各用电设备、电控箱、柜进展检查调试。在检查确认接线正确无误，可先对电控柜进展模拟操作试验，只加上控制电源或操作电压，试验控制柜控制要求的正确性。确认控制完全正确后，合上主电源进展设备调试。4.7.1. 调试工作流程图5.1、 遵守宝钢冷轧厂的各项有关安全管理制度；5.2、 遵守?施工组织设计?有关安全管理规定，服从安全管理；施工现场的临时施工用电的配电按?施
13、工现场临时用电安全技术标准？JGJ46-2005实施；5.3、作业前对作业部位进展不安全因素的辨识，进展安全认可；按照作业不安全程度，制定安全技术方案（措施）或专项安全方案，对作业人员进展安全技术交底，并按安全技术方案的内容进展防护；对高处作业、电工作业、机械作业等特种作业人员必须持证上岗，进展安全专项知识教育，提高作业人员的安全意识和安全技能；对作业场所的安全技术措施的实施情况在作业前进展检验、验收，合格前方准进展作业；加强施工过程的安全监视、检查,发现隐患，立即整改；危及到员工生命安全的，立即停顿作业，并撤离施工现场。5.4、 在一切电气操作时，必须带好劳保护具，穿好绝缘鞋；带电作业时应有
