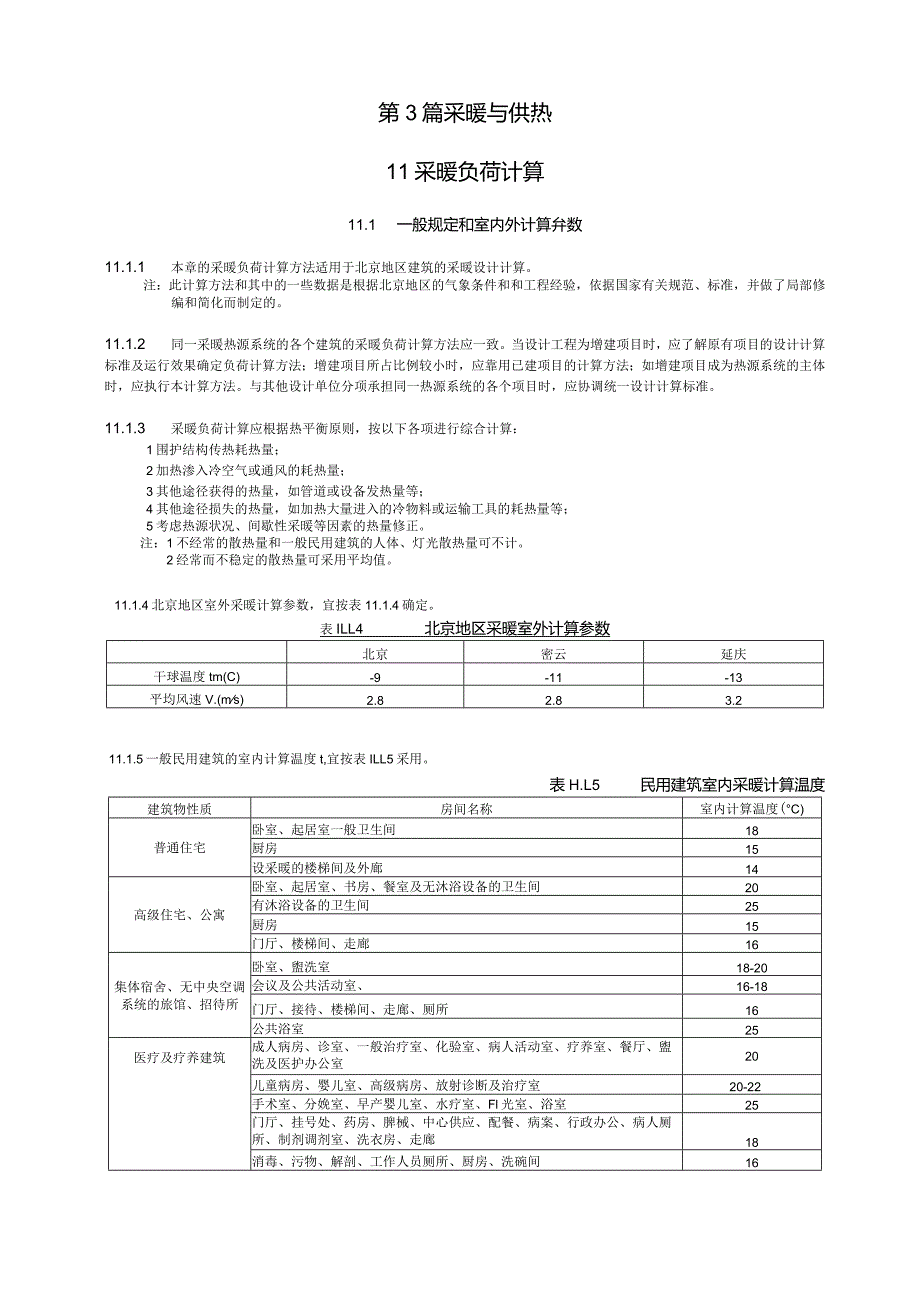

1、第3篇采暖与供热11采暖负荷计算11.1 一般规定和室内外计算弁数11.1.1 本章的采暖负荷计算方法适用于北京地区建筑的采暖设计计算。注：此计算方法和其中的一些数据是根据北京地区的气象条件和和工程经验，依据国家有关规范、标准，并做了局部修编和简化而制定的。11.1.2 同一采暖热源系统的各个建筑的采暖负荷计算方法应一致。当设计工程为增建项目时，应了解原有项目的设计计算标准及运行效果确定负荷计算方法；增建项目所占比例较小时，应靠用已建项目的计算方法；如增建项目成为热源系统的主体时，应执行本计算方法。与其他设计单位分项承担同一热源系统的各个项目时，应协调统一设计计算标准。11.1.3 采暖负荷计
2、算应根据热平衡原则，按以下各项进行综合计算：1围护结构传热耗热量；2加热渗入冷空气或通风的耗热量；3其他途径获得的热量，如管道或设备发热量等；4其他途径损失的热量，如加热大量进入的冷物料或运输工具的耗热量等；5考虑热源状况、间歇性采暖等因素的热量修正。注：1不经常的散热量和一般民用建筑的人体、灯光散热量可不计。2经常而不稳定的散热量可采用平均值。11.1.4北京地区室外采暖计算参数，宜按表11.1.4确定。表ILL4北京地区采暖室外计算参数北京密云延庆干球温度tm(C)-9-11-13平均风速V.(ms)2.82.83.211.1.5一般民用建筑的室内计算温度t,宜按表ILL5采用。表H.L5
3、民用建筑室内采暖计算温度建筑物性质房间名称室内计算温度(C)普通住宅卧室、起居室一般卫生间18厨房15设采暖的楼梯间及外廊14高级住宅、公寓卧室、起居室、书房、餐室及无沐浴设备的卫生间20有沐浴设备的卫生间25厨房15门厅、楼梯间、走廊16集体宿舍、无中央空调系统的旅馆、招待所卧室、盥洗室18-20会议及公共活动室、16-18门厅、接待、楼梯间、走廊、厕所16公共浴室25医疗及疗养建筑成人病房、诊室、一般治疗室、化验室、病人活动室、疗养室、餐厅、盥洗及医护办公室20儿童病房、婴儿室、高级病房、放射诊断及治疗室20-22手术室、分娩室、早产婴儿室、水疗室、Fl光室、浴室25门厅、挂号处、药房、脾

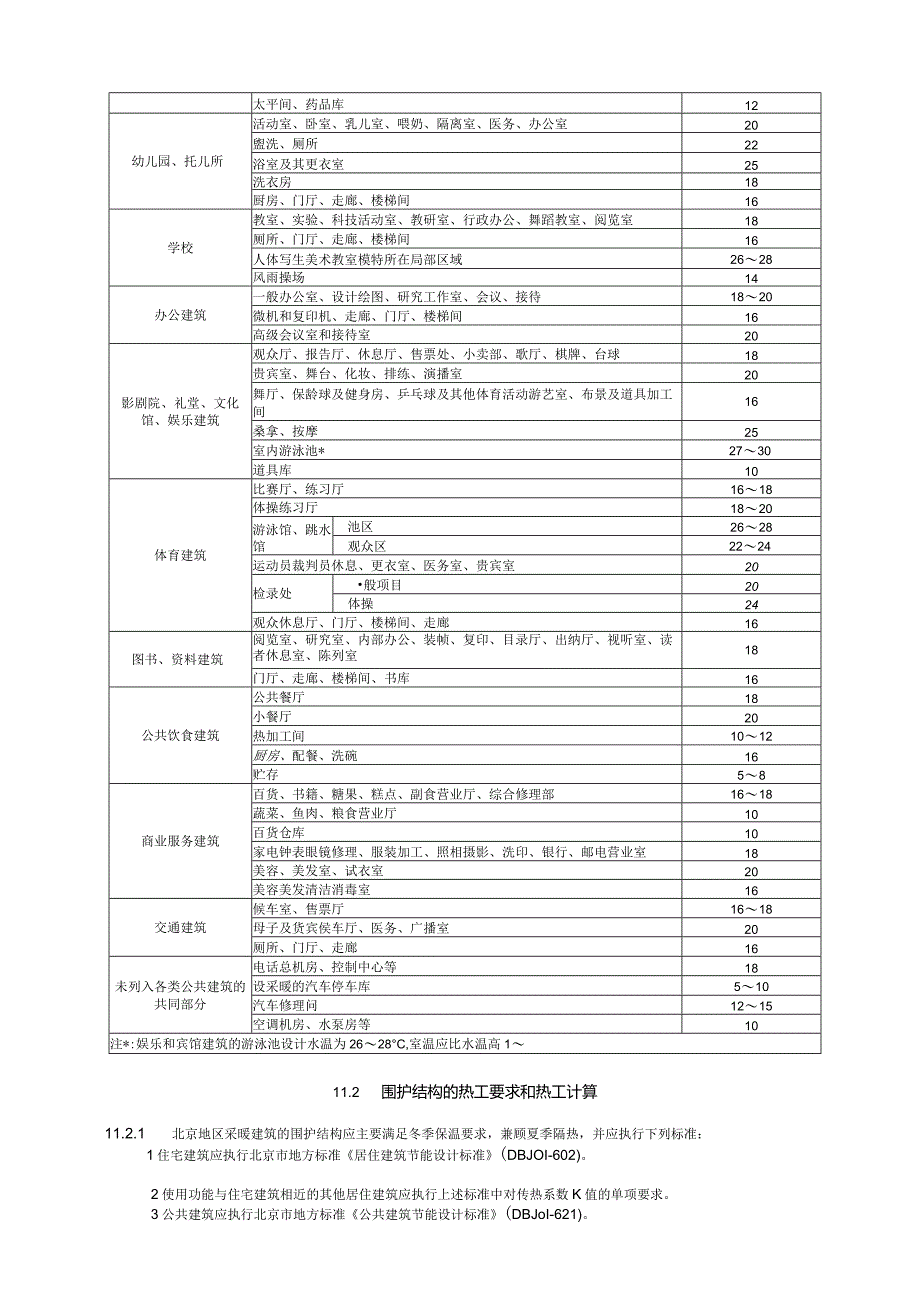

4、械、中心供应、配餐、病案、行政办公、病人厕所、制剂调剂室、洗衣房、走廊18消毒、污物、解剖、工作人员厕所、厨房、洗碗间16太平间、药品库12幼儿园、托儿所活动室、卧室、乳儿室、喂奶、隔离室、医务、办公室20盥洗、厕所22浴室及其更衣室25洗衣房18厨房、门厅、走廊、楼梯间16学校教室、实验、科技活动室、教研室、行政办公、舞蹈教室、阅览室18厕所、门厅、走廊、楼梯间16人体写生美术教室模特所在局部区域2628风雨操场14办公建筑一般办公室、设计绘图、研究工作室、会议、接待1820微机和复印机、走廊、门厅、楼梯间16高级会议室和接待室20影剧院、礼堂、文化馆、娱乐建筑观众厅、报告厅、休息厅、售票处
5、、小卖部、歌厅、棋牌、台球18贵宾室、舞台、化妆、排练、演播室20舞厅、保龄球及健身房、乒乓球及其他体育活动游艺室、布景及道具加工间16桑拿、按摩25室内游泳池*2730道具库10体育建筑比赛厅、练习厅1618体操练习厅1820游泳馆、跳水馆池区2628观众区2224运动员裁判员休息、更衣室、医务室、贵宾室20检录处般项目20体操24观众休息厅、门厅、楼梯间、走廊16图书、资料建筑阅览室、研究室、内部办公、装帧、复印、目录厅、出纳厅、视听室、读者休息室、陈列室18门厅、走廊、楼梯间、书库16公共饮食建筑公共餐厅18小餐厅20热加工间1012厨房、配餐、洗碗16贮存58商业服务建筑百货、书籍、糖
6、果、糕点、副食营业厅、综合修理部1618蔬菜、鱼肉、粮食营业厅10百货仓库10家电钟表眼镜修理、服装加工、照相摄影、洗印、银行、邮电营业室18美容、美发室、试衣室20美容美发清洁消毒室16交通建筑候车室、售票厅1618母子及货宾侯车厅、医务、广播室20厕所、门厅、走廊16未列入各类公共建筑的共同部分电话总机房、控制中心等18设采暖的汽车停车库510汽车修理问1215空调机房、水泵房等10注*:娱乐和宾馆建筑的游泳池设计水温为2628C,室温应比水温高111.2 围护结构的热工要求和热工计算11.2.1 北京地区采暖建筑的围护结构应主要满足冬季保温要求，兼顾夏季隔热，并应执行下列标准：1住宅建筑

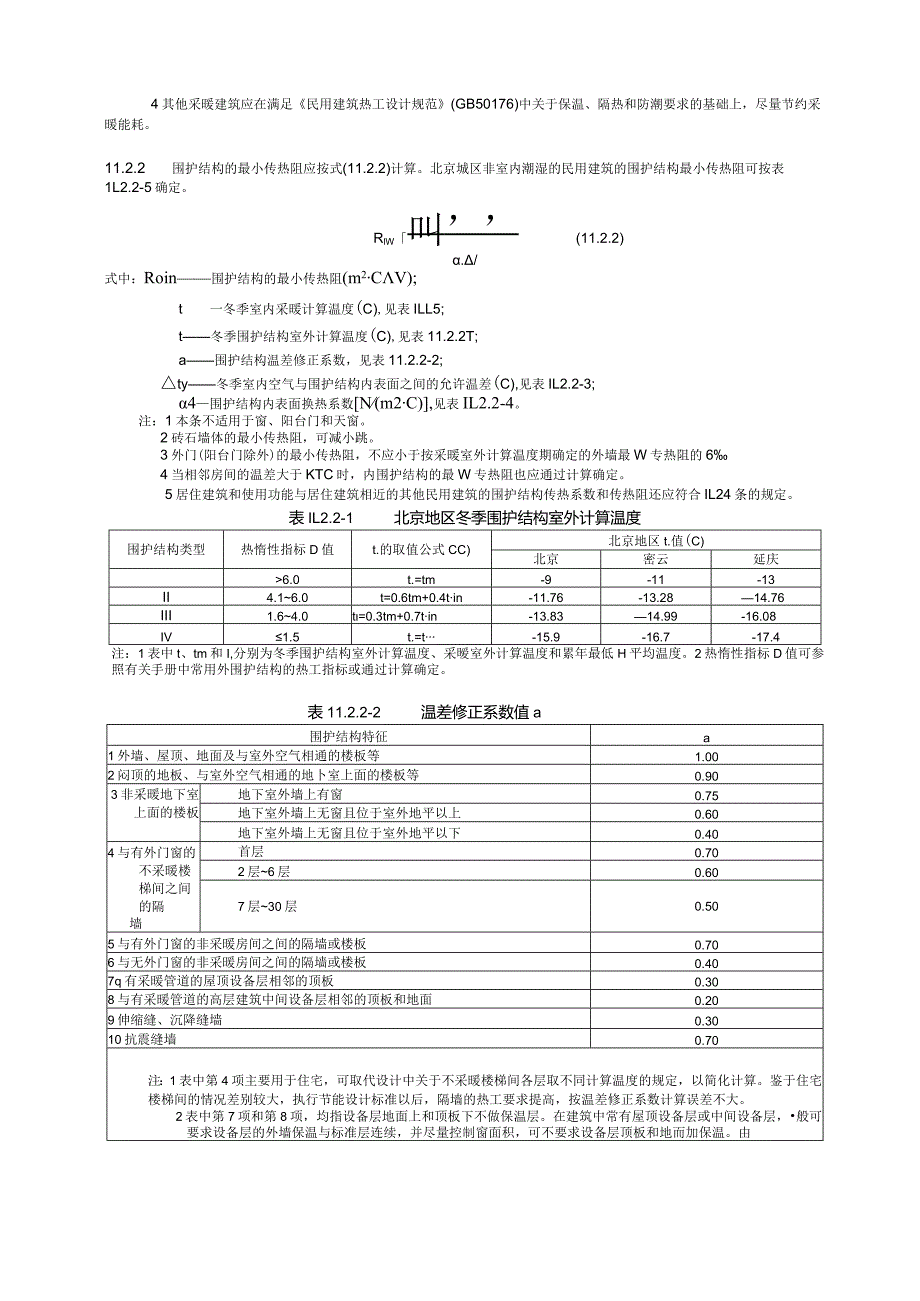

7、应执行北京市地方标准居住建筑节能设计标准(DBJOI-602)。2使用功能与住宅建筑相近的其他居住建筑应执行上述标准中对传热系数K值的单项要求。3公共建筑应执行北京市地方标准公共建筑节能设计标准(DBJoI-621)。4其他采暖建筑应在满足民用建筑热工设计规范(GB50176)中关于保温、隔热和防潮要求的基础上，尽量节约采暖能耗。11.2.2 围护结构的最小传热阻应按式(11.2.2)计算。北京城区非室内潮湿的民用建筑的围护结构最小传热阻可按表1L2.2-5确定。RlW叫(11.2.2)./式中：Roin围护结构的最小传热阻(m2CV);t一冬季室内采暖计算温度(C),见表ILL5;t冬季围护
8、结构室外计算温度(C),见表11.2.2T;a围护结构温差修正系数，见表11.2.2-2;ty冬季室内空气与围护结构内表面之间的允许温差(C),见表IL2.2-3;4围护结构内表面换热系数N(m2C),见表IL2.2-4。注：1本条不适用于窗、阳台门和天窗。2砖石墙体的最小传热阻，可减小跳。3外门(阳台门除外)的最小传热阻，不应小于按采暖室外计算温度期确定的外墙最W专热阻的64当相邻房间的温差大于KTC时，内围护结构的最W专热阻也应通过计算确定。5居住建筑和使用功能与居住建筑相近的其他民用建筑的围护结构传热系数和传热阻还应符合IL24条的规定。表IL2.2-1北京地区冬季围护结构室外计算温度围
9、护结构类型热惰性指标D值t.的取值公式CC)北京地区t.值(C)北京密云延庆6.0t.=tm-9-11-13II4.16.0t=0.6tm+0.4tin-11.76-13.2814.76III1.64.0t=0.3tm+0.7tin-13.8314.99-16.08IV1.5t.=t-15.9-16.7-17.4注：1表中t、tm和I,分别为冬季围护结构室外计算温度、采暧室外计算温度和累年最低H平均温度。2热惰性指标D值可参照有关手册中常用外围护结构的热工指标或通过计算确定。表11.2.2-2温差修正系数值a围护结构特征a1外墙、屋顶、地面及与室外空气相通的楼板等1.002闷顶的地板、与室外空
10、气相通的地卜室上面的楼板等0.903非采暖地下室上面的楼板地下室外墙上有窗0.75地下室外墙上无窗且位于室外地平以上0.60地下室外墙上无窗且位于室外地平以下0.404与有外门窗的不采暖楼梯间之间的隔墙首层0.702层6层0.607层30层0.505与有外门窗的非采暖房间之间的隔墙或楼板0.706与无外门窗的非采暖房间之间的隔墙或楼板0.407q有采暖管道的屋顶设备层相邻的顶板0.308与有采暖管道的高层建筑中间设备层相邻的顶板和地面0.209伸缩缝、沉降缝墙0.3010抗震缝墙0.70注：1表中第4项主要用于住宅，可取代设计中关于不采暖楼梯间各层取不同计算温度的规定，以简化计算。鉴于住宅楼梯
11、间的情况差别较大，执行节能设计标准以后，隔墙的热工要求提高，按温差修正系数计算误差不大。2表中第7项和第8项，均指设备层地面上和顶板下不做保温层。在建筑中常有屋顶设备层或中间设备层，般可要求设备层的外墙保温与标准层连续，并尽量控制窗面积，可不要求设备层顶板和地而加保温。由于下层或上层均向设备层散热，故温差修正系数取较小值。表11.2.2-3室内空气与围护结构内表面之间的允许温差CC)建筑物和房间类型外墙屋顶类型号类型名称居住建筑、医院和幼儿园等6.04.0二办公楼、学校和门诊部等6.04.5三其他公共建筑7.05.5四室内空气潮湿的公共建筑不允许外墙和顶棚内表面结露时tn-t0.8(t-t)允
12、许外墙内表面结露，但不允许顶棚内表面结露时7.00.9(t-t)注：1潮湿房间系指室内温度为1324、相对湿度大于75%,或室内温度高于24、相对湿度大于60%的房间，如公共厨房、浴室、游泳池等。2表中t,t;分别为室内空气干球温度和露点温度(C)O3对于直接接触室外空气的楼板和不采暖地下室上面的楼板，当有人长期停留时，允许温差(,可取Z5C;当无人长期停留时，允许温差At,可取5.0。表11.2.2-4内表面换热系数,表面特征,w(m2c)墙面、地面、表面平整或有肋状突出物h/sWO.3的顶棚8.7有肋状突出物hs0.3的顶棚7.6注：表中h为肋高，S为肋间净距。表11.2.2-5北京城区一
13、般民用建筑外围护结构最小传热阻R三(m2-CW)围护结构名称建筑物和房间类型围护结构类型室温tn(C)581012141618202224外墙、0.270.330.360.400.440.480.520.560.590.63二0.320.380.420.460.440.530.570.610.650.69III0.360.420.460.490.490.570.610.650.690.72IV0.400.460.500.530.530.610.650.690.730.76三I0.230.280.310.340.490.410.440.480.510.54II0.280.320.360.390.380.460.490.520.550.59III0.310.360.390.420.420.490.520.560.590.62IV0.340.390.430.460.460.520.560.590.620.66屋顶0.400.490.550.600.420.720.780.830.89
