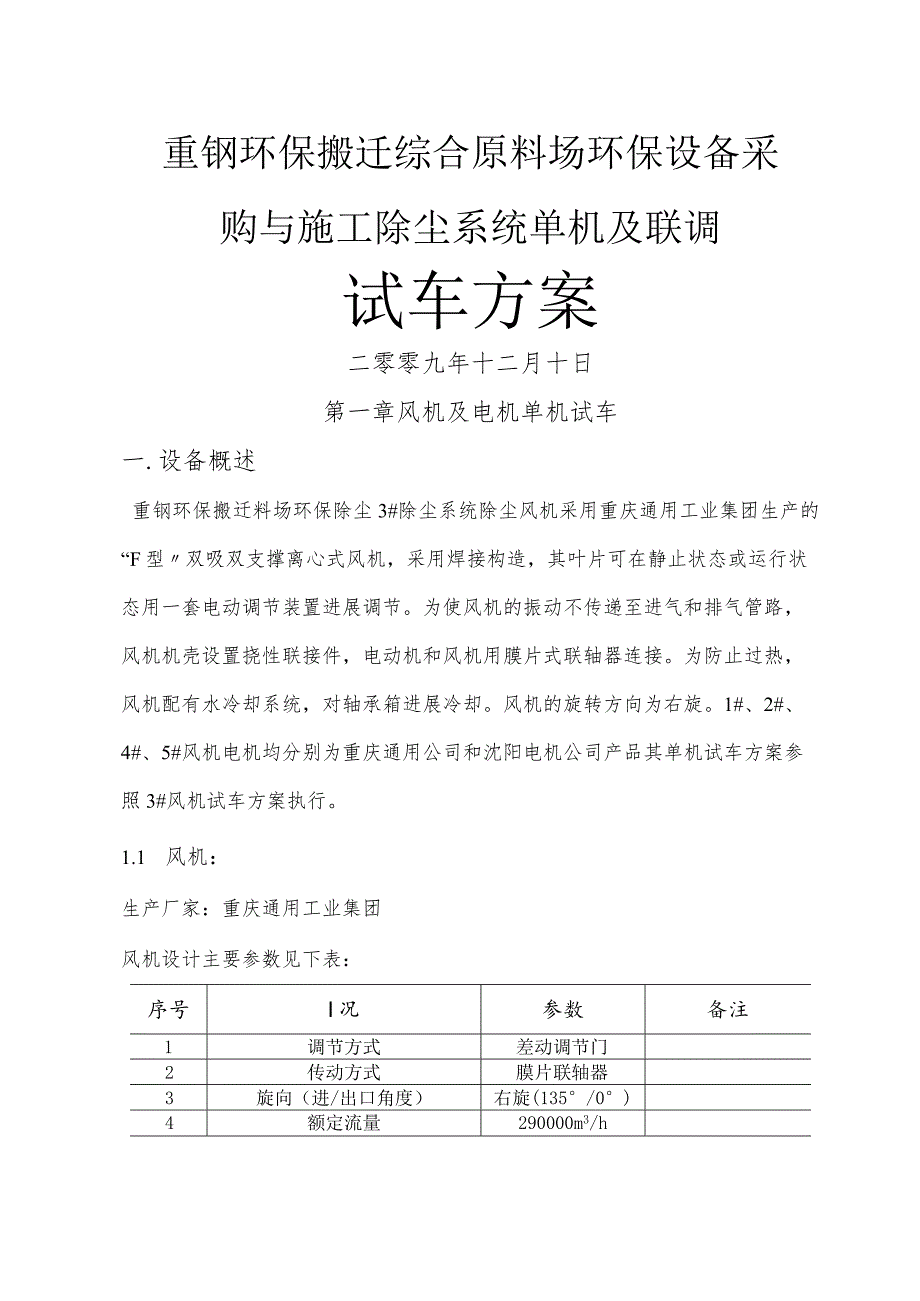

1、重钢环保搬迁综合原料场环保设备采购与施工除尘系统单机及联调试车方案二零零九年十二月十日第一章风机及电机单机试车一.设备概述重钢环保搬迁料场环保除尘3#除尘系统除尘风机采用重庆通用工业集团生产的“F型双吸双支撑离心式风机，采用焊接构造，其叶片可在静止状态或运行状态用一套电动调节装置进展调节。为使风机的振动不传递至进气和排气管路，风机机壳设置挠性联接件，电动机和风机用膜片式联轴器连接。为防止过热，风机配有水冷却系统，对轴承箱进展冷却。风机的旋转方向为右旋。1#、2#、4#、5#风机电机均分别为重庆通用公司和沈阳电机公司产品其单机试车方案参照3#风机试车方案执行。1.1 风机：生产厂家：重庆通用工业

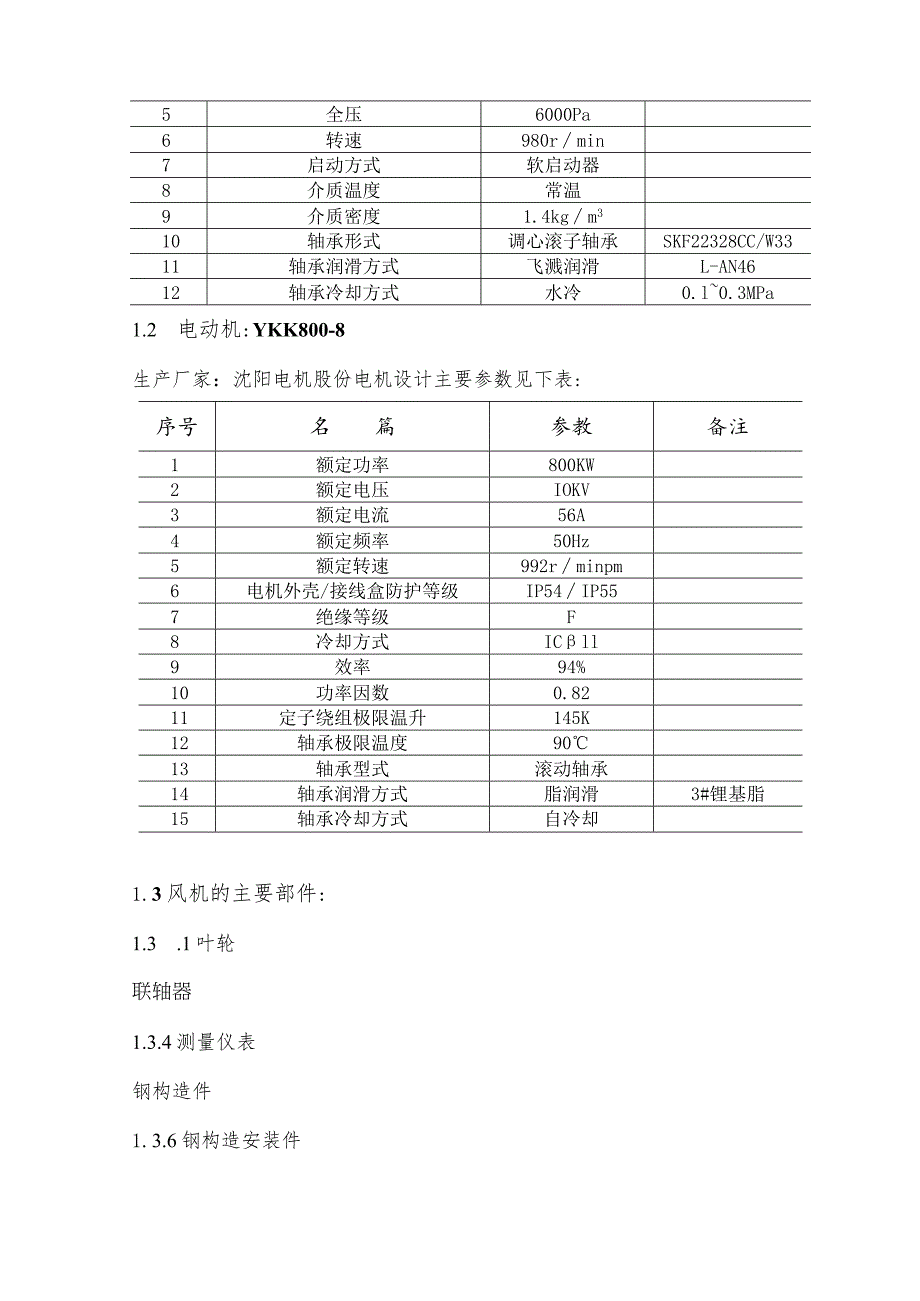

2、集团风机设计主要参数见下表：序号I况参数备注1调节方式差动调节门2传动方式膜片联轴器3旋向（进/出口角度）右旋(135/0)4额定流量290000m3/h5全压6000Pa6转速980rmin7启动方式软启动器8介质温度常温9介质密度1.4kgm310轴承形式调心滚子轴承SKF22328CC/W3311轴承润滑方式飞溅润滑L-AN4612轴承冷却方式水冷0.l0.3MPa1.2 电动机:YKK800-8生产厂家：沈阳电机股份电机设计主要参数见下表:序号名篇参教备注1额定功率800KW2额定电压IOKV3额定电流56A4额定频率50Hz5额定转速992rminpm6电机外壳/接线盒防护等级IP5

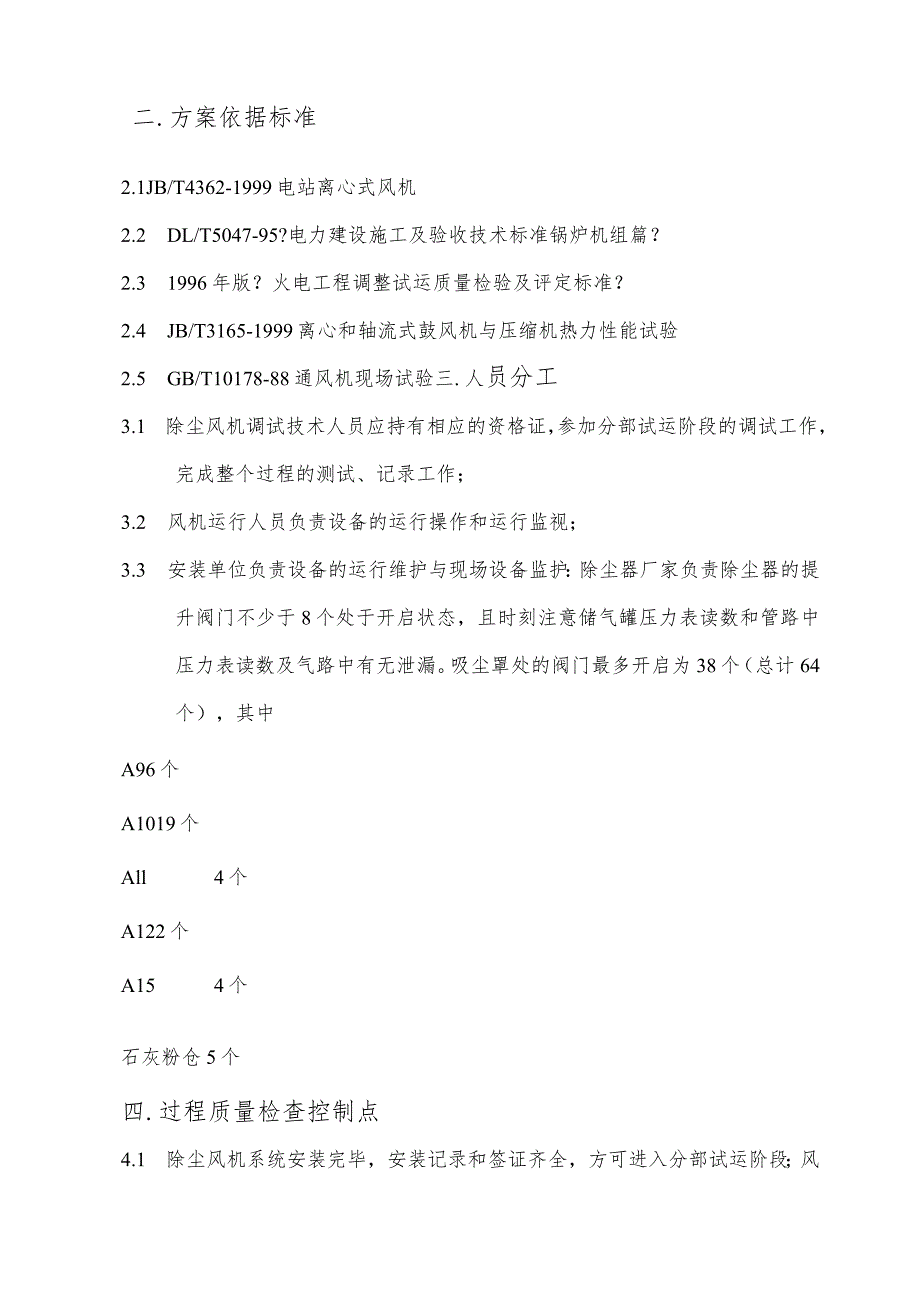

3、4IP557绝缘等级F8冷却方式ICll9效率94%10功率因数0.8211定子绕组极限温升145K12轴承极限温度9013轴承型式滚动轴承14轴承润滑方式脂润滑3#锂基脂15轴承冷却方式自冷却1.3风机的主要部件:1.3 .1叶轮联轴器1.3.4测量仪表钢构造件1.3.6钢构造安装件二.方案依据标准2.1JB/T4362-1999电站离心式风机2.2 DL/T5047-95?电力建设施工及验收技术标准锅炉机组篇？2.3 1996年版？火电工程调整试运质量检验及评定标准？2.4 JB/T3165-1999离心和轴流式鼓风机与压缩机热力性能试验2.5 GB/T10178-88通风机现场试验三.人
4、员分工3.1 除尘风机调试技术人员应持有相应的资格证，参加分部试运阶段的调试工作，完成整个过程的测试、记录工作；3.2 风机运行人员负责设备的运行操作和运行监视；3.3 安装单位负责设备的运行维护与现场设备监护：除尘器厂家负责除尘器的提升阀门不少于8个处于开启状态，且时刻注意储气罐压力表读数和管路中压力表读数及气路中有无泄漏。吸尘罩处的阀门最多开启为38个（总计64个），其中A96个A1019个All4个A122个A154个石灰粉仓5个四.过程质量检查控制点4.1 除尘风机系统安装完毕，安装记录和签证齐全，方可进入分部试运阶段；风机分部试运完毕并已签证认可，方可进入除尘风机分系统试运；4.2
5、风机垂直、水平两个方向的振动速度有效值控制在2.8mms以内；4.3 除尘风机、电机和轴承温度值不能超过制造厂家规定值。风机轴承温度（自由端与停车端数值一样）70报警90。C停车振动8mms报警1 lmms停车电机轴承温度（前后轴承一样）85报警90停车振动5mms报警8mms停车五.风机试运1.1 试运前对叶片、挡板及执行器的检查1.1.1 挡板轴头上或连杆处应有与叶片位置一致的标记且挡板应有开关终端位置限制器；1.1.2 1.2风机出、入口电动门和静叶执行机构的曲柄、连杆等处联结螺丝固定良好；1.1.3 静叶外部指示器位置与内部实际位置相符，开关动作灵活，不得有卡涩现象，叶片不得有松动.1
6、.2 润滑系统的检查5. 2.1按厂家图纸要求加好适量的润滑油（2/3轴承室）。1.3 叶片角度的调整5. 3.1将叶片柄上、轮毂上、操作机构角度牌上的相应位置对准，进展全开、全关操作，确保开度显示值与内部实际位置一致；6. 3.2将调节机构的马达开关置于就地位置，进展手动调节，控制手动调节速度，全闭到全开时间不超过35秒；7. 3.3再置于远操位置，在主控室盘上进展上述工作，直到合格为止（目前因接线问题不能实现）。1.4 风机的试运行5.4. 1风机启动前的检查5.4. 1.1按照制造厂有关规程检查联轴器、驱动电机、监测仪表；5.5. 4.1.2手动盘车数次，同时在叶片处于“关闭位置时，检查
7、叶片和机壳之间的间隙；5.6. 1.3检查风机与电机轴线同轴度是否满足要求，两半联轴器间间隙是否均匀；5.7. 1.4地脚螺栓及其余各局部螺栓紧固是否良好，裸露的转动局部是否有保护罩或围栏，全部连接收道的密封是否符合要求；5.8. 1.5检查叶片电动调节装置，并调节叶片至两终端位置，注意不能超过调节范围，然后把叶片调节到“关闭位置；5.9. 1.6关闭风机出、入口挡板和静叶，全开空预器入口烟气蝶阀。5.10. 电气和热工试验风机启动前须进展以下电气和热工联锁保护试验：1）电机绝缘测试2）拉合闸试验3）事故按钮试验5.4.2.1将电机电源送至试验位，进展热工联锁保护试验；5.4.2.2风机启动后
8、，自动开启出口风门；5.4.2.4风机轴温90时跳风机；5.4.2.5电机轴温70跳风机;5.4.2.6电机线圈温度135跳风机；5.4.3风机冷态启动5.4.3.1开启风管入口烟气蝶阀和引风机入口挡板，待启动条件满足后启动风机；5.4.3.2记录风机从启动到到达全速时的时间、电流值。此时应检查风机转向是否正确、动静局部是否有刮碰等现象，假设发现异常时需立即停机，并待转子完全停下后手动盘车检查叶片磨损情况；5.4.3.3用振动表测轴承及主体风筒的振动情况，振动值包括垂直、水平、轴向三个方向的数据，振动速度有效值控制在O.6mmS以内;5.4.3.4假设出现转子不平衡现象，需要对转子进展找平衡，
9、找平衡过程中短时间内不允许电机连续启动三次以上；找平衡时应填写振动记录表；5.4.3.5当静叶全关时，试运正常后，逐渐开大静叶：视风机电流情况，按100梯度依次增大静叶开度；检查轴承温度和振动情况，每一个新工况作一次记录；5.4.3.6保持风机冷态启动稳定运行8小时以上；5.4.3.7一切检查无误后手动停顿风机运行；5.4.3.8风机停运后，要重新详细检查风机内部和外部的管道的密封性，并重新检查叶片和机壳的间隙。六.不安全点/不安全因素分析与控制措施和安全本卷须知6.1 防止断油损坏轴承：6. 1.1检查风机、电机轴承润滑是否良好；7. 1.2确认风机轴温、电机轴温、电机线圈温度准确，并进展保
10、护试验。6.2 启动本卷须知：1. 2.1试运前，应检查确实无人或工具留在辅机及其系统内部后，方可关相应的孔、门；6. 2.2风机转动局部的防护装置应安装结实;7. 2.3为保证风机安全试车，第一次启动试车之前应有安装单位、业主、监理等有关技术人员到场，且有风机厂家代表人员在场；6.2.4经风机厂家同意，用户才可以在没有厂家代表人员在场条件下试车，试车人员应遵守有关规程。6.2.5启动时，相关人员要站在其转动机械局部的轴向位置处，以防止转动局部飞出伤人；6.2.6启动后保持进出口烟道畅通，防止风机在静叶20%开度以下的喘振区长时间运行；6.2.7运行异常现象，或经测量振动超标时，应立即停顿设备
11、运行，待查明原因并处理后才可再次投第二章除尘系统联动试车一、设备概述重钢环保搬迁原料场3#除尘系统联动试车包括：除尘管道系（含手、电动阀门）、除尘器本体，输灰系统，压缩空气系统，冷却循环水系统及风机系统等。除尘器本体采用江西洁华环保设备生产的除尘器LCM458-2X5,杭州云罗除尘设备生产的（刮板机、斗式提升机）设备，电机由沈阳电机股份生产，风机由重庆通用工业集团生产，除尘管道由三峰科技施工。整个系统设备台套数多，系统功率大操作较为复杂，因而必须制定出严谨科学的试车方案，才能保证联动试车过程安全可行。1#、2#、4#、5#除尘系统其工艺及设备均采用与3#除尘系统同类设备，其联动试车方案参照3#
12、除尘系统试车方案执行。二、无负荷联动试车小组1、组长：2、副组长：3、成员：4、安全：三、试车方案试车前，施工单位（包括管道制安的相关单位）准备好相应的技术资料，单体试车合格证等以备业主、监理代表查看。确认无误后，在联动试车签到表上面签字认可。试车完毕做好无负荷试车资料。联动试车的前提是单体设备试车合格，系统内所有设备连接完毕、各电动阀门开启正常、润滑系统和水冷系统正常，才能进展联动试车。四、联动试车4.1联动试车应具备的软环境4.1.1联动试车方案已编制完毕，并经批准；4.1.2与联动试车相关的生产设备工作已经全部完成；4.1.3工厂的生产管理机构及指挥调度系统已经建设，责任制度已经明确，管
