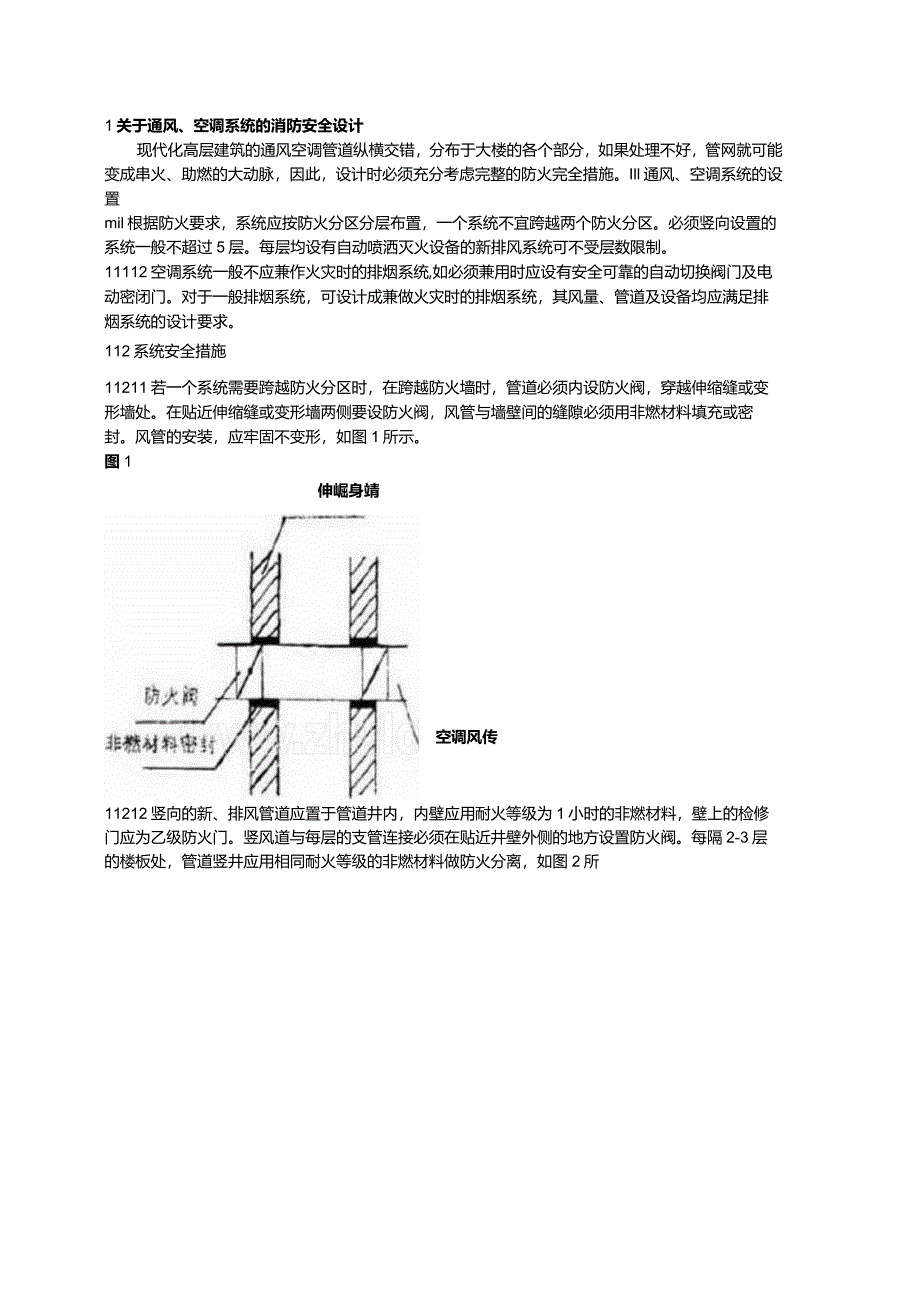

1、1关于通风、空调系统的消防安全设计现代化高层建筑的通风空调管道纵横交错，分布于大楼的各个部分，如果处理不好，管网就可能变成串火、助燃的大动脉，因此，设计时必须充分考虑完整的防火完全措施。Ill通风、空调系统的设置mil根据防火要求，系统应按防火分区分层布置，一个系统不宜跨越两个防火分区。必须竖向设置的系统一般不超过5层。每层均设有自动喷洒灭火设备的新排风系统可不受层数限制。11112空调系统一般不应兼作火灾时的排烟系统,如必须兼用时应设有安全可靠的自动切换阀门及电动密闭门。对于一般排烟系统，可设计成兼做火灾时的排烟系统，其风量、管道及设备均应满足排烟系统的设计要求。112系统安全措施11211

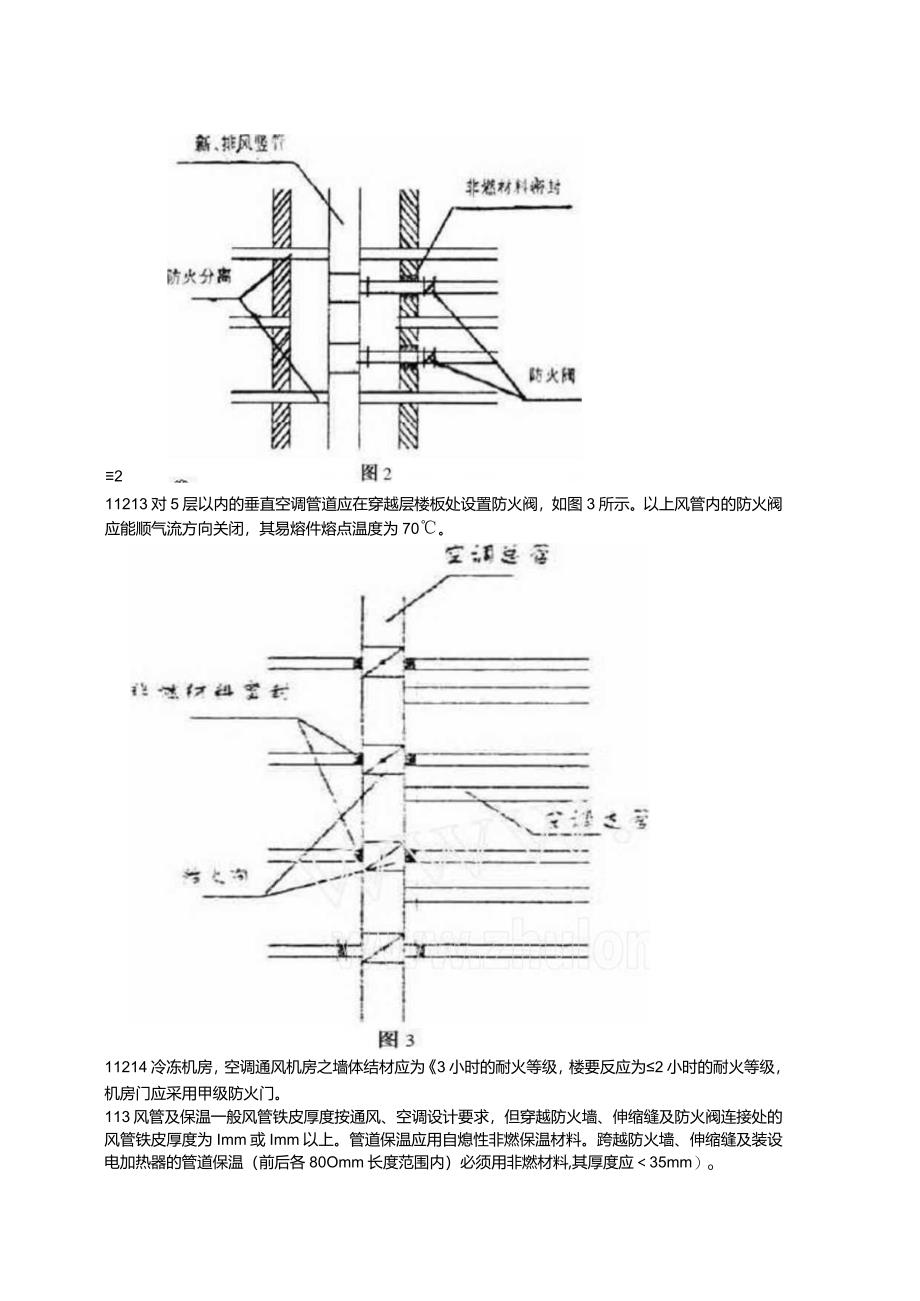

2、若一个系统需要跨越防火分区时，在跨越防火墙时，管道必须内设防火阀，穿越伸缩缝或变形墙处。在贴近伸缩缝或变形墙两侧要设防火阀，风管与墙壁间的缝隙必须用非燃材料填充或密封。风管的安装，应牢固不变形，如图1所示。图1伸崛身靖空调风传11212竖向的新、排风管道应置于管道井内，内壁应用耐火等级为1小时的非燃材料，壁上的检修门应为乙级防火门。竖风道与每层的支管连接必须在贴近井壁外侧的地方设置防火阀。每隔2-3层的楼板处，管道竖井应用相同耐火等级的非燃材料做防火分离，如图2所211213对5层以内的垂直空调管道应在穿越层楼板处设置防火阀，如图3所示。以上风管内的防火阀应能顺气流方向关闭，其易熔件熔点温度为
3、70。11214冷冻机房，空调通风机房之墙体结材应为3小时的耐火等级，楼要反应为2小时的耐火等级，机房门应采用甲级防火门。113风管及保温一般风管铁皮厚度按通风、空调设计要求，但穿越防火墙、伸缩缝及防火阀连接处的风管铁皮厚度为Imm或Imm以上。管道保温应用自熄性非燃保温材料。跨越防火墙、伸缩缝及装设电加热器的管道保温（前后各80Omm长度范围内）必须用非燃材料,其厚度应35mm）o114空调电源空调电源应根据建筑物规模及使用范围设计成能够分区分段或分部门切断，以防局部火灾发生时造成人心惶惶及不必要的混乱。所有空调电源应接入消防控制中心。2防排烟系统设计凡属高层建筑的防、排烟设计，应根据建筑平

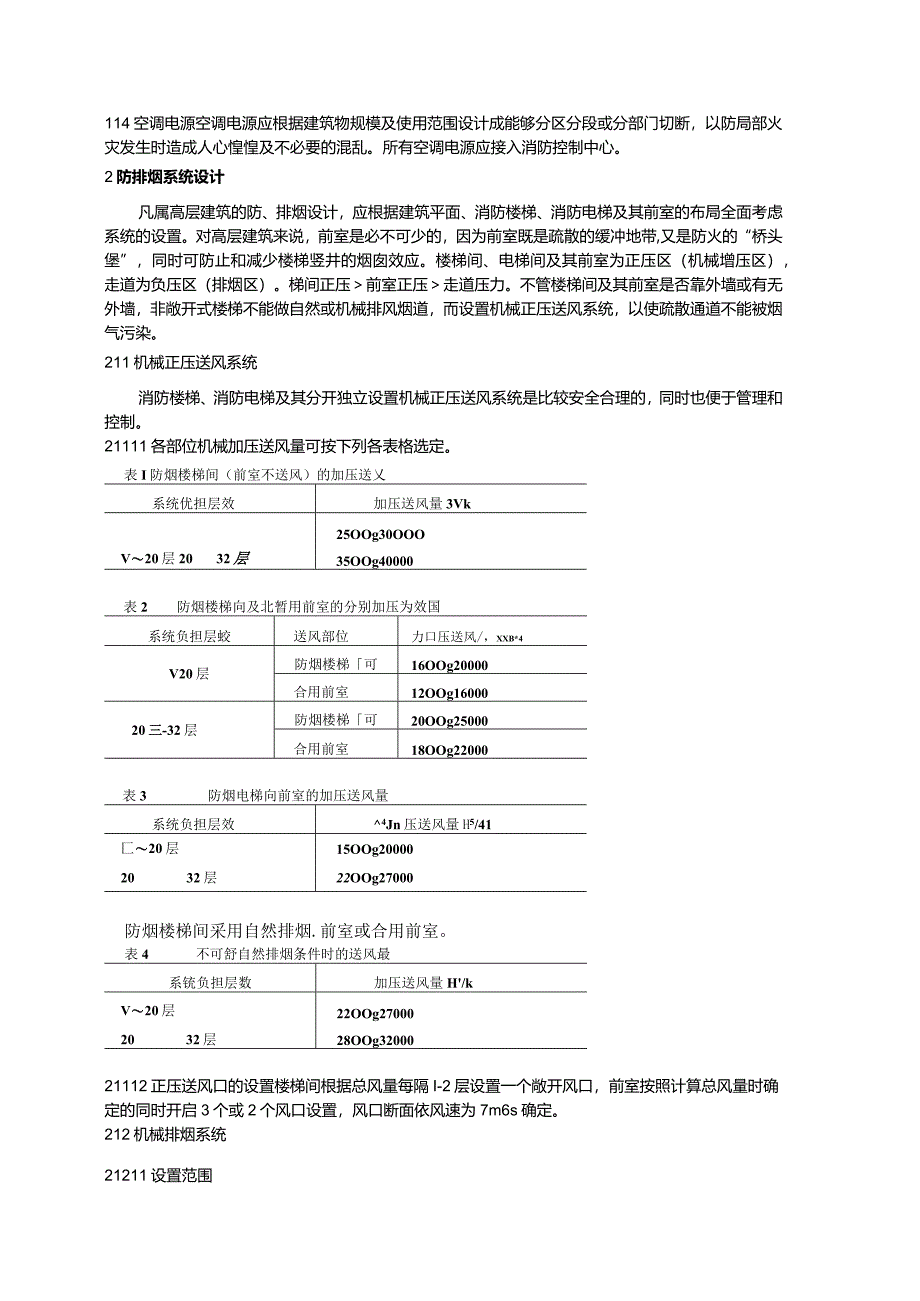

4、面、消防楼梯、消防电梯及其前室的布局全面考虑系统的设置。对高层建筑来说，前室是必不可少的，因为前室既是疏散的缓冲地带,又是防火的“桥头堡”，同时可防止和减少楼梯竖井的烟囱效应。楼梯间、电梯间及其前室为正压区（机械增压区），走道为负压区（排烟区）。梯间正压前室正压走道压力。不管楼梯间及其前室是否靠外墙或有无外墙，非敞开式楼梯不能做自然或机械排风烟道，而设置机械正压送风系统，以使疏散通道不能被烟气污染。211机械正压送风系统消防楼梯、消防电梯及其分开独立设置机械正压送风系统是比较安全合理的，同时也便于管理和控制。21111各部位机械加压送风量可按下列各表格选定。表I防烟楼梯间（前室不送风）的加压送
5、乂系统优担层效加压送风量3VkV20层2032层25OOg30OOO35OOg40000表2防烟楼梯向及北暂用前室的分别加压为效国系统负担层蛟送风部位力口压送风/，XXB*4V20层防烟楼梯可16OOg20000合用前室12OOg1600020三-32层防烟楼梯可20OOg25000合用前室18OOg22000表3防烟电梯向前室的加压送风量系统负担层效4Jn压送风量H5/41匚20层15OOg200002032层22OOg27000防烟楼梯间采用自然排烟.前室或合用前室。表4不可舒自然排烟条件时的送风最系铳负担层数加压送风量H/kV20层2032层22OOg2700028OOg32000211
6、12正压送风口的设置楼梯间根据总风量每隔I-2层设置一个敞开风口，前室按照计算总风量时确定的同时开启3个或2个风口设置，风口断面依风速为7m6s确定。212机械排烟系统21211设置范围对于一类建筑和高度超过32m的二类建筑，符合以下条件的均应设机械排风系统。无直接天然采光和自然通风，内走道长度20m,或有天然采光和自然通风但内走道长度60mo面积100m2,且经常有人停留或有较多可燃物的房间、无法开窗的及地下的房间。21212系统设置和排烟量计算内走道可按水平防火分区设置垂直排烟系统，风量按60m3im2h计算。当房间与走道之间的门为防火门时可只计算走道面积。为普通门时，计算面积应适当增加一
7、部分房间面积,即根据排烟区域的大小增加该区房间面积的IG8lo4o上面计算出的风量应大于与之相对应的正压送风量的30%左右以维持着火区的负压。因着火层及其上下邻层有正压送风，所以排烟应集中于着火层。按着火层面积计算风量。但系统总风量，即用做选择风机时的风量应乘以113115漏风系数。对于超高层的建筑可同时计算两个着火层，如中间有避难层可分为两个系统设置。符合排烟要求的公用区域，排烟系统不可跨越两个防火分区，若一个防火分区太大，可内设两个以上的排烟系统，即排烟分区。排烟系统的风量根据房间的高度决定，高度IOm按6次Gh换气计算，高度10m按60m36m2h计算。对于兼做平时排风的系统，其排风量应
8、与以上计算的风量进行比较，取其中较大者。21213排烟口的设置内走道的风口设于每层的顶棚或近顶棚的墙面上，尽量位于排烟区的中部。风口断面按总风量、排烟口风速IomGS左右及同时开启一只计算，见图4。公用区的排烟口，可根据系统实际情况，尽量在排风区内均匀布置，同一系统排烟口，数量不宜太多，排风口风速以IOmos为宜。213正压送风、排烟管道及系统控制21311管道应保持不变形、不脱落、不漏气。管材最好用薄钢板或镀锌钢板。正压送风的管道钢板厚度可按一般通风管道要求选用，但要保证其强度和刚度，安装时要密封。排烟管道还要考虑其耐燃等级,管道钢板厚度可按管道断面选择：管径或矩形管长边V450mm,D=l
9、mm;管径或矩形管长边450100omm,D=1.5mdm;管径或矩形管长边100Omm,D=2m6m。当对管道采取特别加固措施时，也可一律用Imdm厚度钢板。特殊情况，如一定要用非金属非燃材料做管道时，应保证坚固，不宜损坏，不宜脱落，内壁光滑，绝对不漏气。管道断面积可按v=15-20mds选择计算。21312正压送风管道可置于非燃材料筑成的管井内，不需保温。排烟管道如从一防火区穿越至另一防火区时，应对穿越的管道部分进行厚度为25mm非燃材料保温，如排烟管道设于非燃材料的管井内时,可不保温。穿越防火墙的管道，应采取特殊加固措施，并用非燃材料密封填充其缝隙。对垂直管井同样应每隔2-3层在楼板处用
