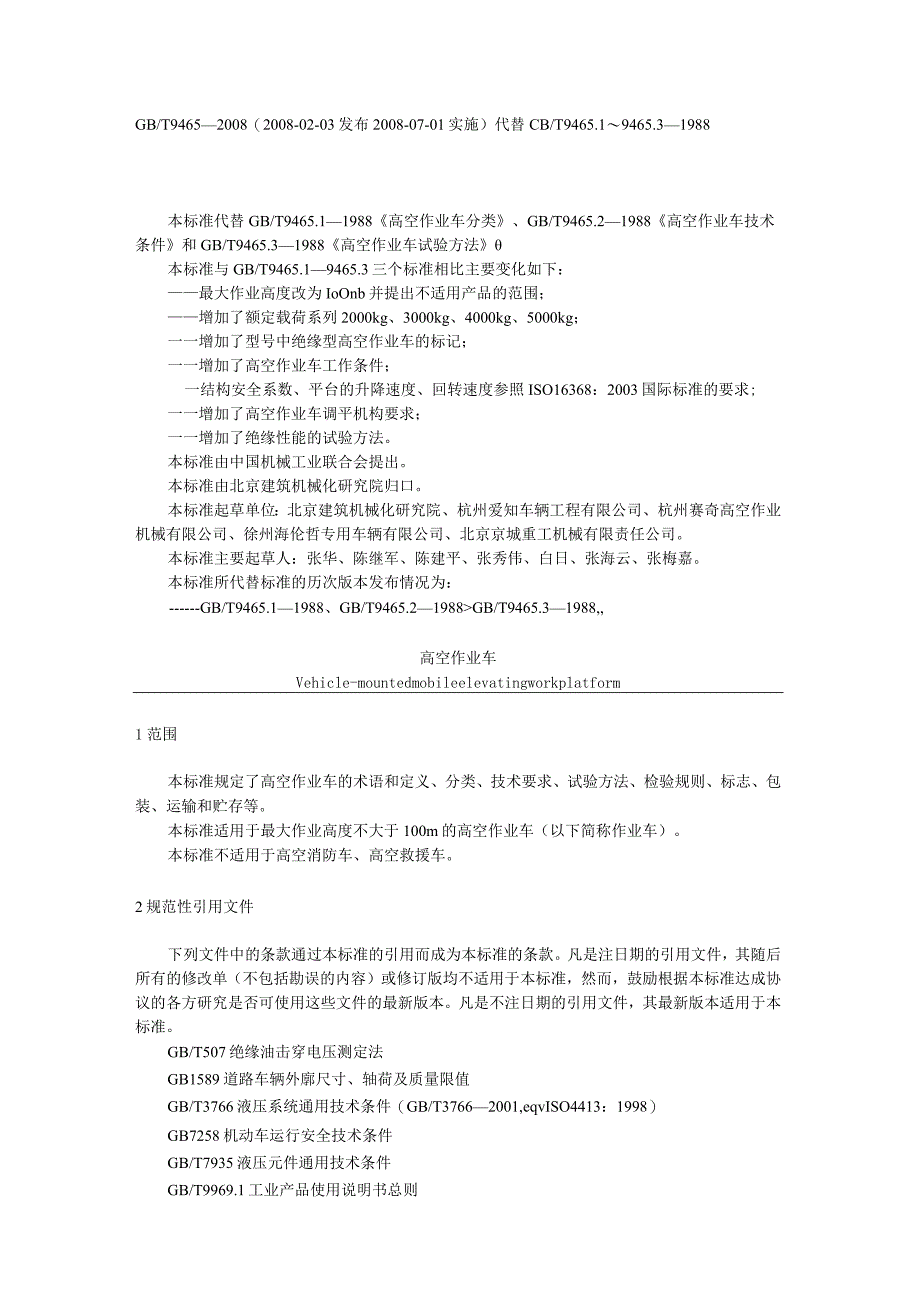

1、GB/T94652008（2008-02-03发布2008-07-01实施）代替CB/T9465.19465.31988本标准代替GB/T9465.11988高空作业车分类、GB/T9465.21988高空作业车技术条件和GB/T9465.31988高空作业车试验方法本标准与GB/T9465.19465.3三个标准相比主要变化如下：最大作业高度改为IoOnb并提出不适用产品的范围；增加了额定载荷系列2000kg、3000kg、4000kg、5000kg；一一增加了型号中绝缘型高空作业车的标记；一一增加了高空作业车工作条件；一结构安全系数、平台的升降速度、回转速度参照ISO16368：2003国
2、际标准的要求;一一增加了高空作业车调平机构要求；一一增加了绝缘性能的试验方法。本标准由中国机械工业联合会提出。本标准由北京建筑机械化研究院归口。本标准起草单位：北京建筑机械化研究院、杭州爱知车辆工程有限公司、杭州赛奇高空作业机械有限公司、徐州海伦哲专用车辆有限公司、北京京城重工机械有限责任公司。本标准主要起草人：张华、陈继军、陈建平、张秀伟、白日、张海云、张梅嘉。本标准所代替标准的历次版本发布情况为：GB/T9465.11988、GB/T9465.21988GB/T9465.31988,高空作业车Vehicle-mountedmobileelevatingworkplatform1范围本标准规
3、定了高空作业车的术语和定义、分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于最大作业高度不大于100m的高空作业车（以下简称作业车）。本标准不适用于高空消防车、高空救援车。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T507绝缘油击穿电压测定法GB1589道路车辆外廓尺寸、轴荷及质量限值GB/T3766液压系统通用技术条件（GB/T3766

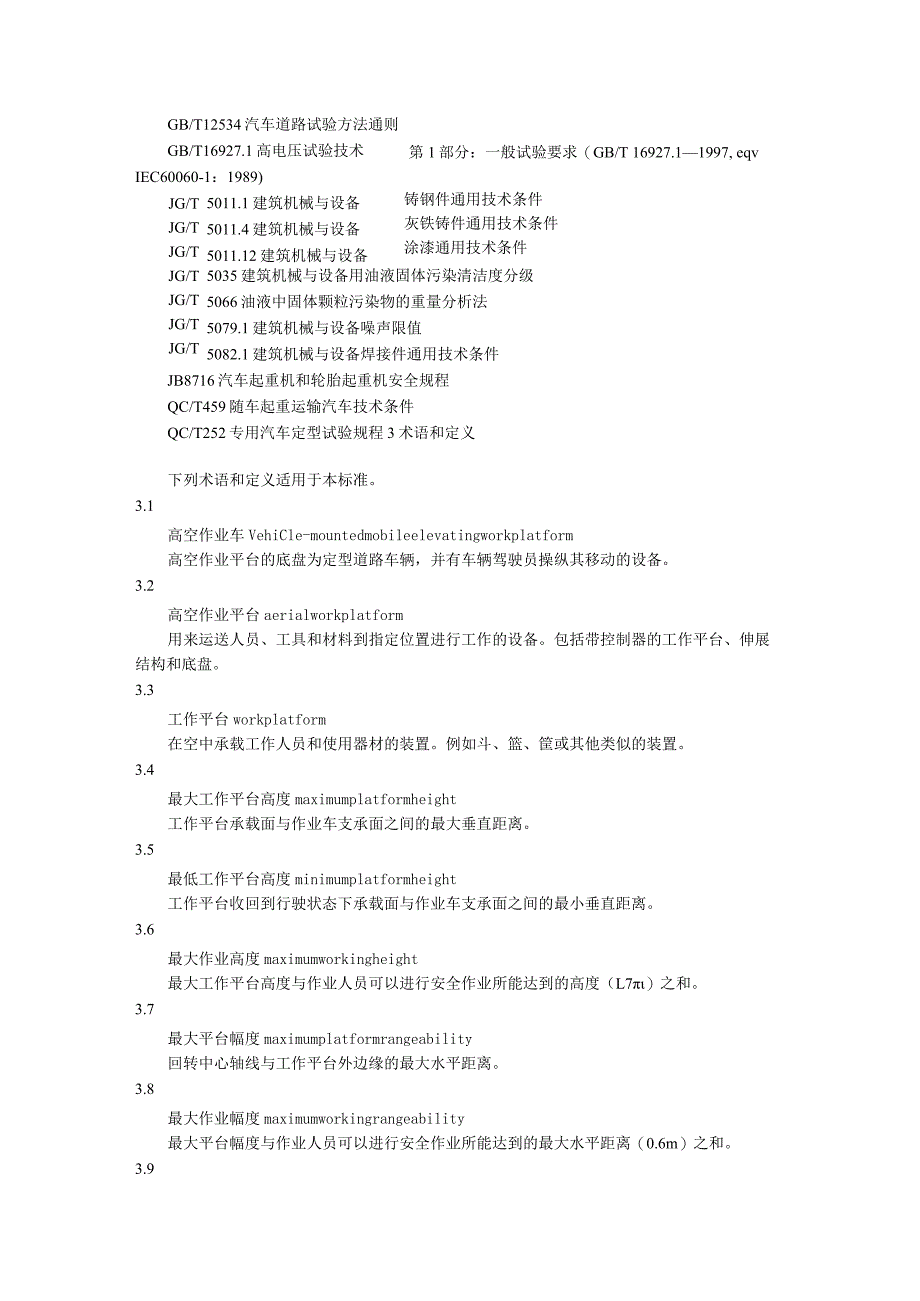

4、2001,eqvISO4413：1998）GB7258机动车运行安全技术条件GB/T7935液压元件通用技术条件GB/T9969.1工业产品使用说明书总则GB/T12534汽车道路试验方法通则第1部分：一般试验要求（GB/T 16927.11997, eqv铸钢件通用技术条件灰铁铸件通用技术条件 涂漆通用技术条件GB/T16927.1高电压试验技术IEC60060-1：1989)JG/T JG/T JG/T JG/T JG/T JG/T JG/T5011.1建筑机械与设备5011.4建筑机械与设备5011.12建筑机械与设备5035建筑机械与设备用油液固体污染清洁度分级5066油液中固体颗粒污
5、染物的重量分析法5079.1建筑机械与设备噪声限值5082.1建筑机械与设备焊接件通用技术条件JB8716汽车起重机和轮胎起重机安全规程QC/T459随车起重运输汽车技术条件QC/T252专用汽车定型试验规程3术语和定义下列术语和定义适用于本标准。3.1高空作业车VehiCle-mountedmobileelevatingworkplatform高空作业平台的底盘为定型道路车辆，并有车辆驾驶员操纵其移动的设备。3.2高空作业平台aerialworkplatform用来运送人员、工具和材料到指定位置进行工作的设备。包括带控制器的工作平台、伸展结构和底盘。3.3工作平台workplatform在空
6、中承载工作人员和使用器材的装置。例如斗、篮、筐或其他类似的装置。3.4最大工作平台高度maximumplatformheight工作平台承载面与作业车支承面之间的最大垂直距离。3.5最低工作平台高度minimumplatformheight工作平台收回到行驶状态下承载面与作业车支承面之间的最小垂直距离。3.6最大作业高度maximumworkingheight最大工作平台高度与作业人员可以进行安全作业所能达到的高度（L7）之和。3.7最大平台幅度maximumplatformrangeability回转中心轴线与工作平台外边缘的最大水平距离。3.8最大作业幅度maximumworkingran
7、geability最大平台幅度与作业人员可以进行安全作业所能达到的最大水平距离（0.6m）之和。3.9额定载荷ratedload工作平台所标称的最大装载质量。4分类4.1 型式作业车按伸展结构的类型可分为下列几种，见表1,示意图见图1。 1伸展笛构的类型4.2 规格型号作业车规格型号由组、型代号、形式代号、主参数代号和更新变型代号组成，说明如下:高空作业车标记示例a）最大作业高度为10m的绝缘型伸缩臂式高空作业车：高空作业车GKJS10GB/T9465b）最大作业高度为12m的非绝缘型垂直升降式高空作业车的第一次变型产品;高空作业车GKC12AGB/T94654.3 基本参数作业车的基本参数系
8、列见表2。2基本敷目参ft大作业育度/m6、8、I2,14、16J8、20、25,32、35、40、45、50、55、60.65,70、80、90.1000定裁荷125,136、18、200、250、320.400、500、630.800、1OOC.2000x30003000.$5技术要求5.1整车5.L1作业车应按经规定程序批准的产品图样和技术文件制造。5.1.2外购件、外协件应有制造厂的合格证，否则应按相关标准的规定经检验合格后方能使用。所有自制零部件经检查合格后方可装配。5.1. 3作业车的外廓尺寸、轴荷及质量限值应符合GB1589的规定。5.1.4作业车外部照明和信号装置、制动距离、噪
9、声及发动机排放应符合GB7258的规定：作业车作业噪声限值应符合JG/T5079.1的规定。5.L5最大作业高度大于或等于20m的作业车应备有上下联系的对讲设备。5.1.6 外观质量要求如下：a）油漆涂层应符合JG/T5011.12的有关规定；b）外露金属表面应进行防锈处理；c）焊接质量应符合JG/T5082.1的有关规定；d）铸造质量应符合JG/T5011.1和JG/T5011.4的有关规定。5.1.7 制造装配质量要求如下：a）液压、气动系统的管线应排列整齐、合理、连接紧密牢固，各元件和组件一般应可单独拆装，并维修方便；b）作业车无相对运动部位，不应有漏油、漏水、漏气现象，在连续作业过程中
10、，各相对运动的部件，不应有漏油现象；c）作业车应设置安全警示标志；d）作业车的标牌、标志应安装牢固、端正、醒目、清晰。5.1.8 工作条件：a）地面应坚实平整，作业过程中地面不应下陷；b）环境温度为-25C+40C；c）风速不超过12.5m/s；d）海拔高度不超过1OoOm；e）环境相对湿度不大于90%（25）o5.2稳定性5. 2.1水平面上稳定性在坚固的水平地面上，外伸支腿固定作业车，平台承载1.5倍的额定载荷，升降机构伸展到整车处于稳定性最不利的状态，作业车应稳定。6. 2.2斜面上稳定性作业车在特定的形式下使用时，平台承载1.25倍的额定载荷，整车置于易倾翻方向坡度为5。的斜面上，允许
11、外伸支腿调整，作业车应稳定。5. 2.3作业稳定性作业车在坚固的水平地面上，支腿外伸，平台承载额定载荷，伸展机构伸展到整车稳定性最不利状态时紧急制动，任一个支腿不应离地。5.3 结构安全系数5. 3.1平台及伸展机构承载部件所用的塑性材料，按材料最低屈服极限计算，结构安全系数应不小于2。6. 3.2平台及伸展机构承载部件所用的非塑性材料，按材料的最小强度极限计算，结构安全系数应不小于5。7. 3.3确定结构安全系数的设计应力，是作业车在额定载荷工况下作业，并遵守操作规程时，结构件内所产生的最大应力值。设计应力还应考虑到应力集中及动力载荷的影响，安全系数按公式(1)计算：S=-J(1)式中：S结
12、构安全系数；。一一在5.3.1中所述的材料屈服强度或在5.3.2中所述的材料强度极限，单位为帕(Pa)；.由结构质量产生的应力，单位为兆帕3Pa)；。2由额定载荷产生的应力，单位为兆帕3Pa)；f应力集中系数；A动力载荷系数；力、入的数值可通过对样机的试验应力分析确定；或取力21.1、1.25o8. 3.4平台或伸展机构如由钢丝绳或链条承受额定载荷，按最小强度极限计算，钢丝绳或链条的安全系数应不小于8。5.4 液压系统5.4.1液压系统的设计、制造、安装等应符合GB/T3766的有关规定。5.4.2液压系统元件应符合GB/T7935的有关规定。5.4.3液压系统液压油工作1.5h后，清洁度应符
13、合JG/T5035中19/16的等级规定。5.5工作平台5.5.1工作平台尺寸应符合以下规定：a)工作平台四周应有护栏或其他防护结构，高度应不小于IloOnIm并应设有中间横杆。b)踢脚板高度应不小于15Omnb人员进出口处应不小于100mn1。c)工作平台宽度应不小于450mm,单人工作平台最小面积应不小于0.36m2od)工作平台的任何水平截面的外形尺寸应为：承载1人的不超过0.6m2,且任一边不大于0.85m；承载2人的不超过1.011且任一边不大于L4u超过此规定应加装载荷传感器，当达到许可倾翻力矩时，应发出视觉警告，并阻止除减少倾翻力矩外的其他进步运动。5.5.2护栏结构应能承受沿水
14、平方向作用在顶部栏杆或中间横杆上360N/m的载荷，顶部栏杆或中间横杆在两支杆之间应能承受垂直方向的1300N的集中载荷，护栏终端支杆能承受900N来自各方向对杆顶端的静集中载荷。5.5.3工作平台的工作表面应能防滑和自排水。进人工作平台可设置梯子，梯子的踏面应防滑。工作平台可设置出入门，门不得向外开，也可用栏杆、挡链或其他设施代替，宽度应不小于350mm。梯子应与出入门对齐。5.5.4工作平台应备有系安全带或绳索的结点。5.5.5工作平台上应醒目地注明作业车额定载荷和承载人数。5.6 安全装置5. 6.1伸展机构由单独的钢丝绳或链条实现传动时，系统应有断绳安全保护装置。6. 6.2作业车采用
