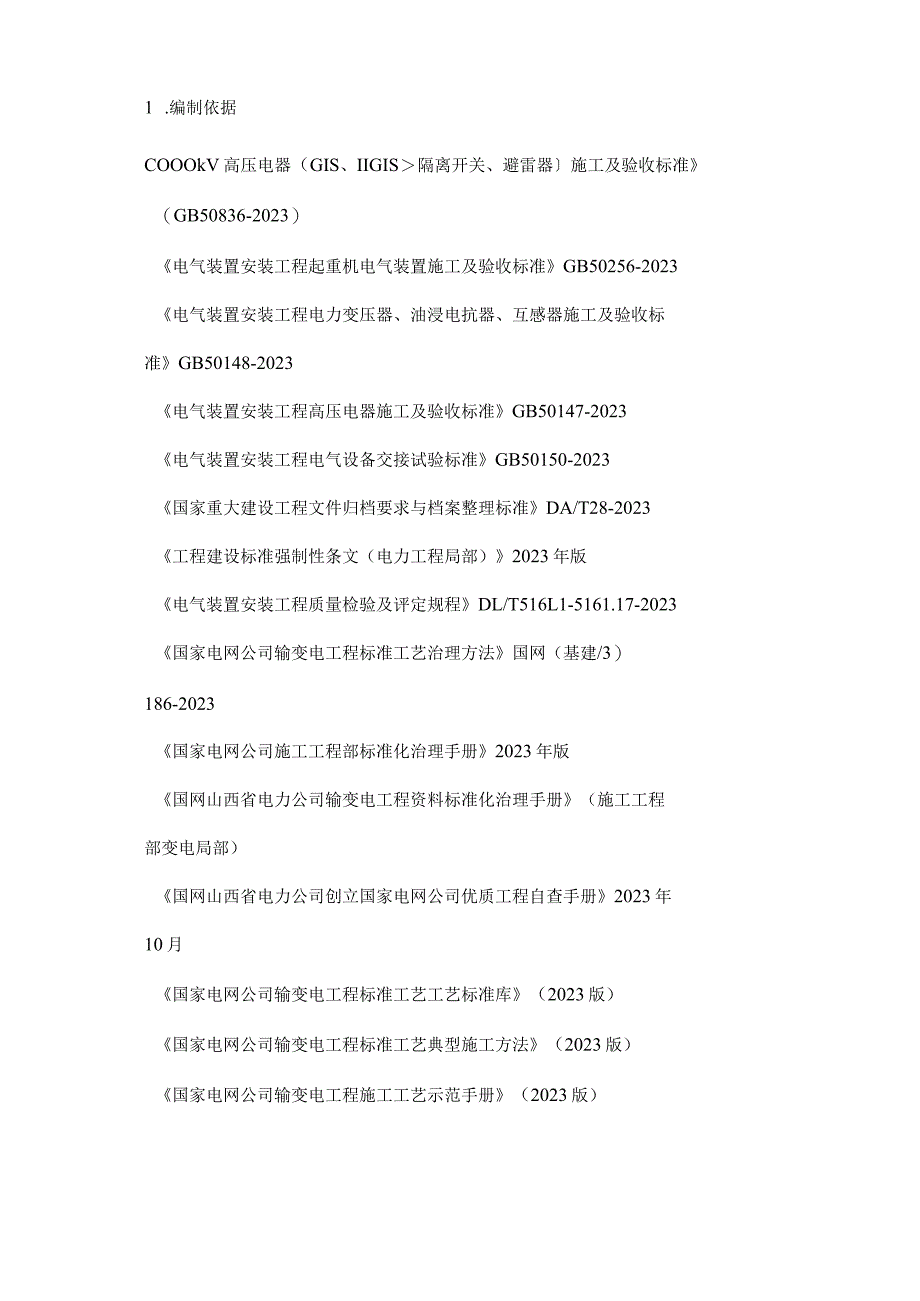

1、名目1 .编制依据32 .编制目的及适用范围43 .人员组织54 .主要机械、工器具配置55 .主要设备及材料763外、IH若古I:I:86.1*86.2流程说明及主要施工工艺质量掌握要求86.2186.2.2设备支架96.2396.2.4调整、紧固、检查106. 2.5附件安装、检查及接地107. 2.6电气试验118. 2.7质量验评127 .安全文明施工与环境保护措施128 .质量通病139 .强制性条文1410 .标准工艺应用141 .编制依据COOOkV高压电器(GIS、IIGIS隔离开关、避雷器施工及验收标准(GB50836-2023)电气装置安装工程起重机电气装置施工及验收标准G

2、B50256-2023电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收标准GB50148-2023电气装置安装工程高压电器施工及验收标准GB50147-2023电气装置安装工程电气设备交接试验标准GB50150-2023国家重大建设工程文件归档要求与档案整理标准DA/T28-2023工程建设标准强制性条文(电力工程局部)2023年版电气装置安装工程质量检验及评定规程DL/T516L1-5161.17-2023国家电网公司输变电工程标准工艺治理方法国网(基建/3)186-2023国家电网公司施工工程部标准化治理手册2023年版国网山西省电力公司输变电工程资料标准化治理手册(施工工程部变电

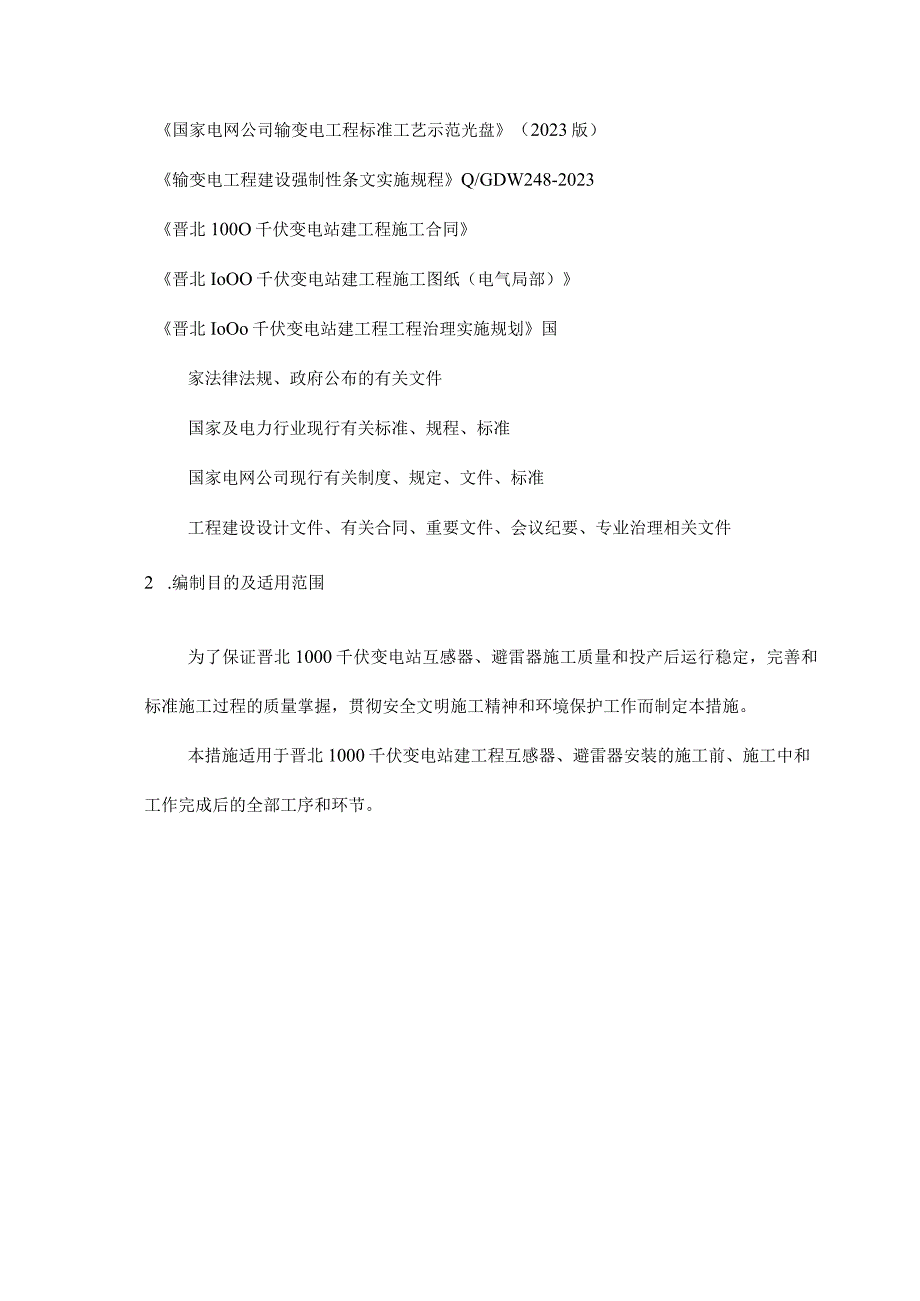

3、局部)国网山西省电力公司创立国家电网公司优质工程自查手册2023年10月国家电网公司输变电工程标准工艺工艺标准库(2023版)国家电网公司输变电工程标准工艺典型施工方法(2023版)国家电网公司输变电工程施工工艺示范手册(2023版)国家电网公司输变电工程标准工艺示范光盘(2023版)输变电工程建设强制性条文实施规程Q/GDW248-2023晋北100O千伏变电站建工程施工合同晋北IoOO千伏变电站建工程施工图纸(电气局部)晋北IoOo千伏变电站建工程工程治理实施规划国家法律法规、政府公布的有关文件国家及电力行业现行有关标准、规程、标准国家电网公司现行有关制度、规定、文件、标准工程建设设计文件

4、、有关合同、重要文件、会议纪要、专业治理相关文件2 .编制目的及适用范围为了保证晋北1000千伏变电站互感器、避雷器施工质量和投产后运行稳定,完善和标准施工过程的质量掌握,贯彻安全文明施工精神和环境保护工作而制定本措施。本措施适用于晋北1000千伏变电站建工程互感器、避雷器安装的施工前、施工中和工作完成后的全部工序和环节。3 .治理组织机构及职责3.1 组织构造图项目经理:王广鹏厂家技术服务;林震、施工队长;申亮亮现场高压试验;刘明徐学亭玉,员勇敢3.2人员职责序号姓名职务/工种工作内容1工程经理现场总指挥2工程副经理兼总工进场安装技术培训指导,方案审核、现场技术交底主持,组织安装质量验收3工

5、程副经理现场安全质量过程监视检查4女王贝进场安全培训,方案审核、安全技术交底、贯穿全过程安全检查5质检员进场愦量培训,方案审核、质量技术交底、贯穿全过程质量检查6技术员进场技术培训,方案编制、全面技术交底、贯穿全过程技术检查7安装队长组织、协调现场电气安装8安装人员电气安装9安装人员电气安装10安装人员电气安装11安装人员电气安装12安装人员电气安装13安装人员电气安装14安装人员电气安装15安装人员电气安装16安装人员电气安装17安装人员电气安装18安装人员电气安装19试验员高压试验20试验员高压试验21厂家技术效劳人员一次22)家技术效劳人员一次4.主要机械、工器具配置名称型号数量用途全站

6、仪1台根底复测水准他1台根底复测流洞式起里机50T1台互感器、避雷器吊装流淌式起重机16T1台互感器、避雷器吊装货车8T1辆二次搬运U型环IOT2个互感器、避雷器吊装吊带IOT2条互感器、避雷器吊装梅花扳手假设干螺栓紧固力矩扳手2个力矩测试铝合金梯子2架施工人员作业(螺栓紧兆欧表2500V1个绝缘电阻检查吊车起重性能计算50T起重机额定起重性能表工作幅度m工倒141Sf21Rm工皆2,KmPS?12Rml-*4015m主臂仰知起升电仰角起升理量(0主臂仰角起升重量(1)主臂仰角起升垂屈(t)主臂仰角起升重主臂仰角起升重量(t)7.55618.66318.56917.17315.77713807

7、.585317.162176715.97114.87612.3797.5948145813.96413.66913.27511787.5104211.3S411.26111.26711.17?10777R11359.3509.3589.2649.1719.1756.812277.8467.7557.6617.6698.3746.314355.5485.556S.4656.2715.516214403.9503.8614.7684.7说明:1、表中给定数值是在地面坚实整机调平状态下起承机的额定起垂量,表中工作幅度是指吊载后的实际幅度。2、表中粗线以上数值为起重机强度打算,粗线以下数值为整机稳定性

8、打算。3、表中额定起重.匿包括吊钩或吊具的重最,严禁将起垂臂变幅到所对应的最小仰角以下。5 .主要设备及材料施工部位设备名称规格型号单位数量设备材料来源备注主变压器区100OkV氧化锌避雷器Y20W5-828/1620台6西安西电附在线监测器主变压器区500kV氧化锌避雷器Y20W-414/950台6南阳金冠附在线监测器主变压器区IlOkV乳化锌避雷器Y10W-158/338Za口6南阳金冠附在线监测器主变压器区电压互感器WVBllO-20H台6H电机500kV配电装置电压互感器WVB500-5H口6区IlOkV配电装置区IlOkV氧化锌避雷器Y10W-158/338支9南阳金冠6 .互感器、

9、避雷器安装施工工艺6.1 施工流程图6-1施工流程图6.2流程说明及主要施工工艺质量掌握要求6.2.1施工预备现场布置:设备吊装前的堆放场地、吊车位置等。(2)技术预备:产品说明书、试验合格证明书,出厂试验报告和施工图纸等。(3)开箱检查:外观完好、附件应齐全、瓷件无破损、无渗漏现象。(4)人员组织:技术负责人,安装、试验负责人,安全、质量负责人,安装、试验人员。(5)机具预备:吊车、汽车,吊装机具,组合工具。6.2.2设备支架设备支架安装后的质量要求:标高偏差V511)m,垂直度V5mm,相间轴线偏差WIOmrn,顶面水平度Mmm/mO6.2.3设备安装(1)吊装应选择满足相对应设备的钢丝绳

10、或吊带以及卸扣,TA(CT)吊装时吊绳应固定在吊环上起吊,不得利用瓷裙起吊。吊装过程中用缆绳稳定,防止倾斜,参见图6-2和图6-3o图 6-2500kVTA (CT)吊装之一图 6-3500kVTA(CT)吊装之二(2)避雷器、电容式电压互感器必需依据产品成套供给的组件编号进展安装,不得互换,法兰间连接牢靠(局部产品法兰间有连接线,参见图6-图6-4CVT中间连接(3)安装时二次接线盒或铭牌的朝向应符合设计要求并朝向全都。6.2.4调整、紧固、检查(1)避雷器安装面应水平,并列安装的避雷器三相中心应在同始终线上,铭牌应位于易于观看的一侧;避雷器应安装垂直;避雷器压力释放口安装方向合理。(2)对

11、电容式电压互感器具有保护间隙的,应依据出厂说明书要求检查并调整。(3)互感器安装面应水平,并列安装的应排列整齐,同一组互感器的极性方向应全都。(4)油浸互感器应无渗漏,油位正常并指示清楚,绝缘油指标符合规程和产品技术要求。6.2.5附件安装、检查及接地避雷器在线监测装置的安装、接地制作:在线监测装置检查、试验合格;在线监测装置与避雷器连接导体超过1米应设置绝缘支柱支撑,参见图6-5;过长的硬母线连接应采取预防“热胀冷缩”应力的措施;接地部位一处与接地网牢靠接地,一处为关心接地(集中接地装置)。(2)各个接地部位牢靠,主要包括:TA(CT)、TV(PT)CvT本体与接地网两处牢靠接地;电容式套管

12、末屏牢靠接地;TA(CT)备用线圈短接牢靠并接地,TV(PT)CVT的N端应牢靠接地,二次备用线圈一端应牢靠接地。(3)均压环应安装结实、平坦,检查均压环无划痕、碰撞产生毛刺,严寒地区均压环应有滴水孔O6. 2.6电气试验电气试验依据GB50150-2023电气装置安装工程电气设备交接试验标准进展,试验结果必需与产品试验报告进展比对。7. 2.7质量验评开箱检查记录,安装检验、评定记录,电气试验报告。制造厂供给的产品说明书、试验记录、合格证件及安装图纸等技术文件。(3)施工图及变更设计的说明文件。(4)备品、备件、专用工具及测试仪器清单。8. 安全文明施工与环境保护措施7. 1全部施工人员必需听从负责人统一指挥,快速准确地执行负责人的命令,执行工作命令票。7.2起重工作由一人指挥,并事先确定联络信号。7.3现场工作戴安全帽,防护鞋、工作服等7.4二次
