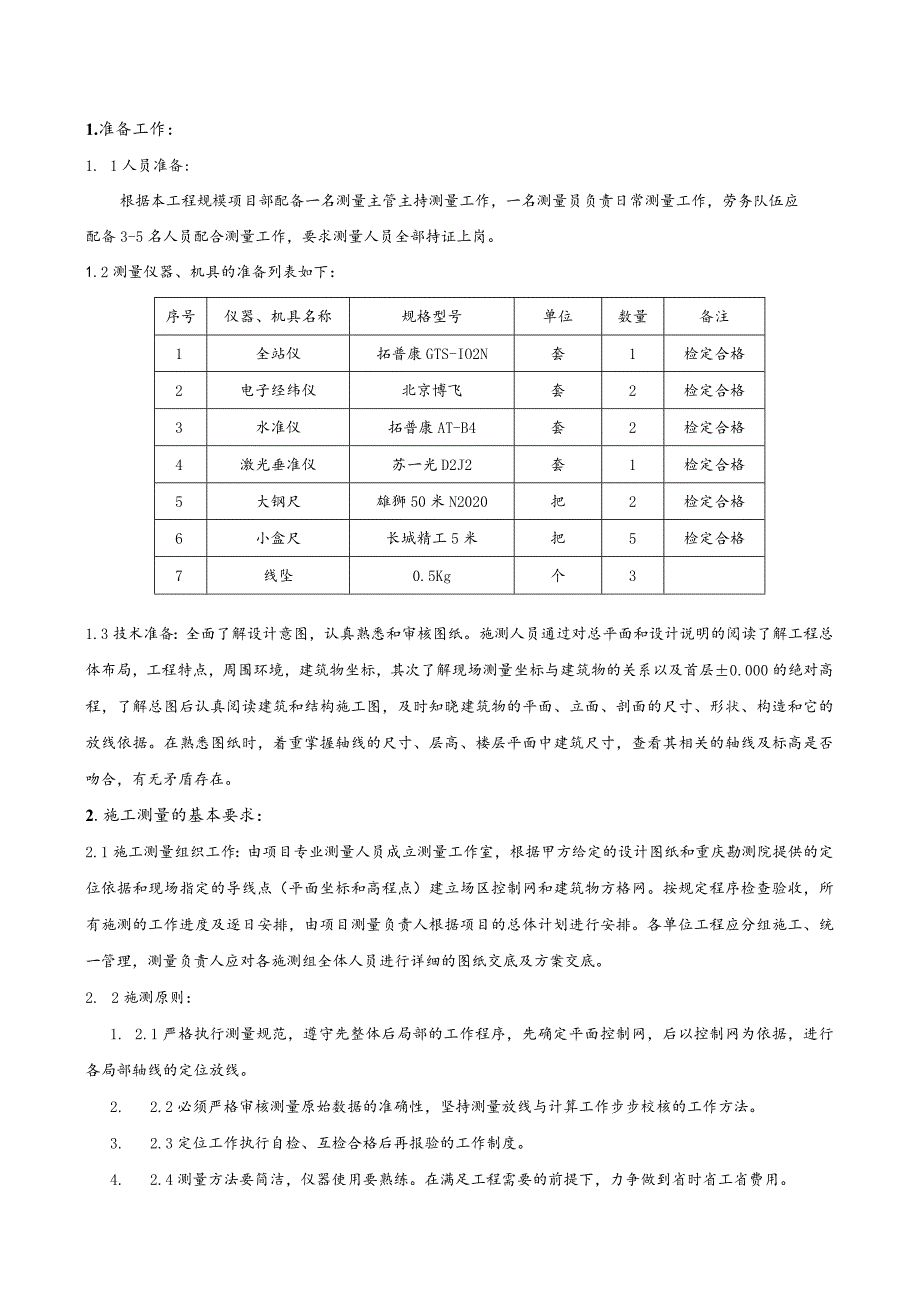

1、1.准备工作：1. 1人员准备:根据本工程规模项目部配备一名测量主管主持测量工作，一名测量员负责日常测量工作，劳务队伍应配备3-5名人员配合测量工作，要求测量人员全部持证上岗。1.2测量仪器、机具的准备列表如下：序号仪器、机具名称规格型号单位数量备注1全站仪拓普康GTS-IO2N套1检定合格2电子经纬仪北京博飞套2检定合格3水准仪拓普康AT-B4套2检定合格4激光垂准仪苏一光D2J2套1检定合格5大钢尺雄狮50米N2020把2检定合格6小盒尺长城精工5米把5检定合格7线坠0.5Kg个31.3技术准备：全面了解设计意图，认真熟悉和审核图纸。施测人员通过对总平面和设计说明的阅读了解工程总体布局，工
2、程特点，周围环境，建筑物坐标，其次了解现场测量坐标与建筑物的关系以及首层0.000的绝对高程，了解总图后认真阅读建筑和结构施工图，及时知晓建筑物的平面、立面、剖面的尺寸、形状、构造和它的放线依据。在熟悉图纸时，着重掌握轴线的尺寸、层高、楼层平面中建筑尺寸，查看其相关的轴线及标高是否吻合，有无矛盾存在。2.施工测量的基本要求：2.1施工测量组织工作：由项目专业测量人员成立测量工作室，根据甲方给定的设计图纸和重庆勘测院提供的定位依据和现场指定的导线点（平面坐标和高程点）建立场区控制网和建筑物方格网。按规定程序检查验收，所有施测的工作进度及逐日安排，由项目测量负责人根据项目的总体计划进行安排。各单位
3、工程应分组施工、统一管理，测量负责人应对各施测组全体人员进行详细的图纸交底及方案交底。2. 2施测原则：1. 2.1严格执行测量规范，遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。2. 2.2必须严格审核测量原始数据的准确性，坚持测量放线与计算工作步步校核的工作方法。3. 2.3定位工作执行自检、互检合格后再报验的工作制度。4. 2.4测量方法要简洁，仪器使用要熟练。在满足工程需要的前提下，力争做到省时省工省费用。5. 2.5明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。6. 2.6测量记录必须原

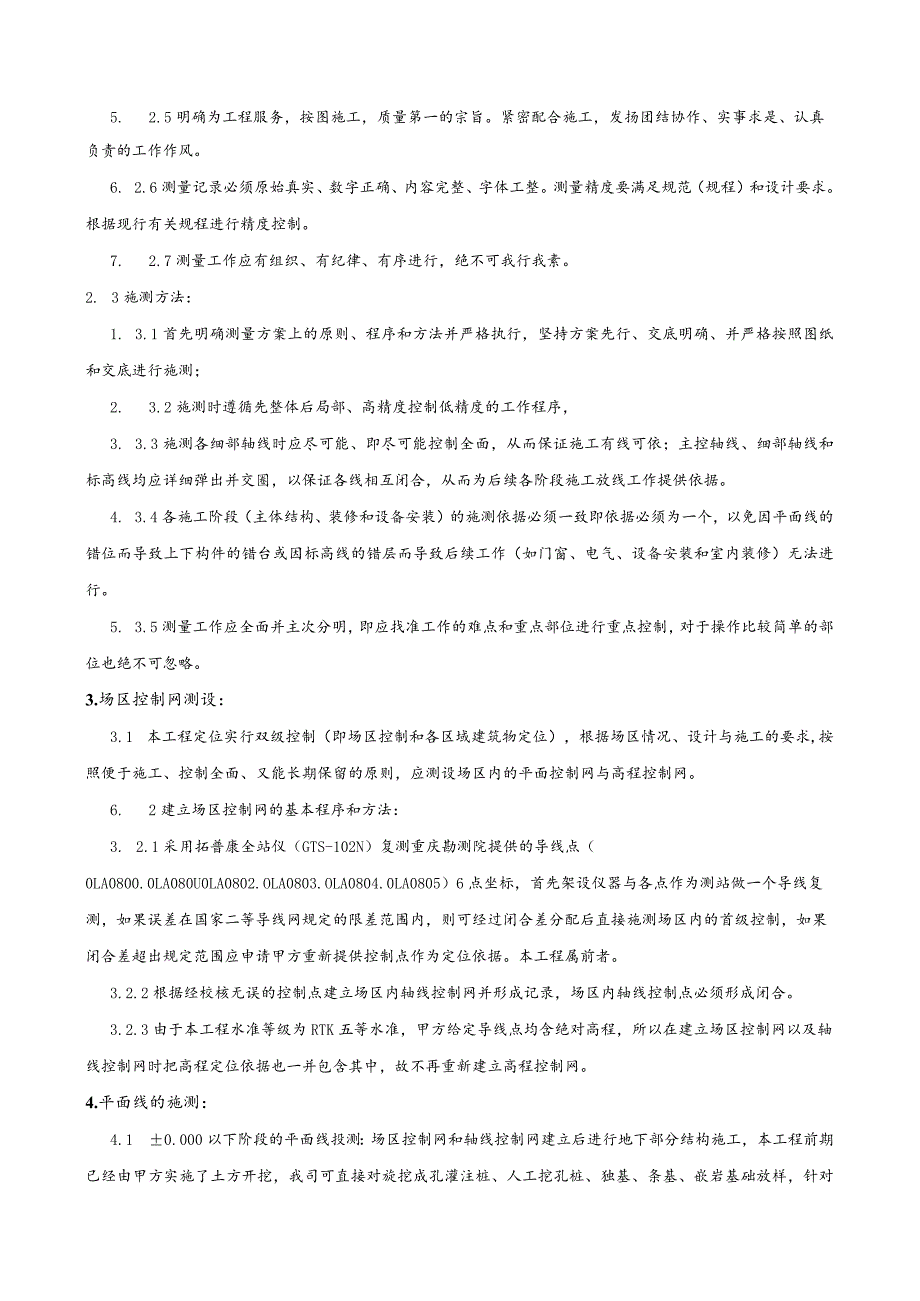

4、始真实、数字正确、内容完整、字体工整。测量精度要满足规范（规程）和设计要求。根据现行有关规程进行精度控制。7. 2.7测量工作应有组织、有纪律、有序进行，绝不可我行我素。2. 3施测方法：1. 3.1首先明确测量方案上的原则、程序和方法并严格执行，坚持方案先行、交底明确、并严格按照图纸和交底进行施测；2. 3.2施测时遵循先整体后局部、高精度控制低精度的工作程序，3. 3.3施测各细部轴线时应尽可能、即尽可能控制全面，从而保证施工有线可依；主控轴线、细部轴线和标高线均应详细弹出并交圈，以保证各线相互闭合，从而为后续各阶段施工放线工作提供依据。4. 3.4各施工阶段（主体结构、装修和设备安装）的
5、施测依据必须一致即依据必须为一个，以免因平面线的错位而导致上下构件的错台或因标高线的错层而导致后续工作（如门窗、电气、设备安装和室内装修）无法进行。5. 3.5测量工作应全面并主次分明，即应找准工作的难点和重点部位进行重点控制，对于操作比较简单的部位也绝不可忽略。3.场区控制网测设：3.1 本工程定位实行双级控制（即场区控制和各区域建筑物定位），根据场区情况、设计与施工的要求,按照便于施工、控制全面、又能长期保留的原则，应测设场区内的平面控制网与高程控制网。6. 2建立场区控制网的基本程序和方法：3. 2.1采用拓普康全站仪（GTS-102N）复测重庆勘测院提供的导线点（0LA0800.0LA
6、080U0LA0802.OLA0803.OLA0804.0LA0805）6点坐标，首先架设仪器与各点作为测站做一个导线复测，如果误差在国家二等导线网规定的限差范围内，则可经过闭合差分配后直接施测场区内的首级控制，如果闭合差超出规定范围应申请甲方重新提供控制点作为定位依据。本工程属前者。3.2.2根据经校核无误的控制点建立场区内轴线控制网并形成记录，场区内轴线控制点必须形成闭合。3.2.3由于本工程水准等级为RTK五等水准，甲方给定导线点均含绝对高程，所以在建立场区控制网以及轴线控制网时把高程定位依据也一并包含其中，故不再重新建立高程控制网。4.平面线的施测：4.1 0.000以下阶段的平面线投

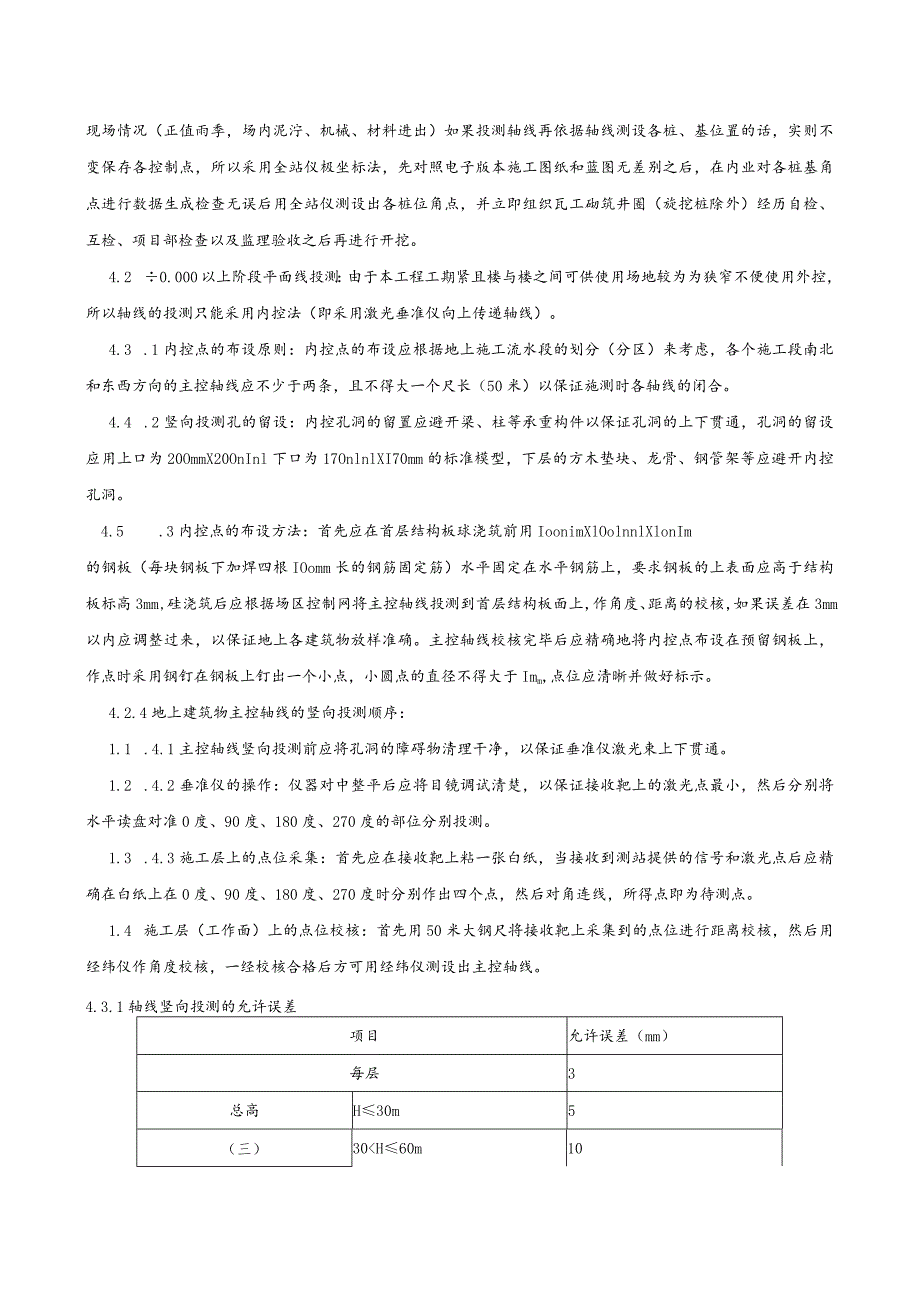

7、测：场区控制网和轴线控制网建立后进行地下部分结构施工，本工程前期已经由甲方实施了土方开挖，我司可直接对旋挖成孔灌注桩、人工挖孔桩、独基、条基、嵌岩基础放样，针对现场情况（正值雨季，场内泥泞、机械、材料进出）如果投测轴线再依据轴线测设各桩、基位置的话，实则不变保存各控制点，所以采用全站仪极坐标法，先对照电子版本施工图纸和蓝图无差别之后，在内业对各桩基角点进行数据生成检查无误后用全站仪测设出各桩位角点，并立即组织瓦工砌筑井圈（旋挖桩除外）经历自检、互检、项目部检查以及监理验收之后再进行开挖。4.2 0.000以上阶段平面线投测：由于本工程工期紧且楼与楼之间可供使用场地较为为狭窄不便使用外控，所以轴
8、线的投测只能采用内控法（即采用激光垂准仪向上传递轴线）。4.3 .1内控点的布设原则：内控点的布设应根据地上施工流水段的划分（分区）来考虑，各个施工段南北和东西方向的主控轴线应不少于两条，且不得大一个尺长（50米）以保证施测时各轴线的闭合。4.4 .2竖向投测孔的留设：内控孔洞的留置应避开梁、柱等承重构件以保证孔洞的上下贯通，孔洞的留设应用上口为20OmmX20OnInl下口为17OnlnlXI70mm的标准模型，下层的方木垫块、龙骨、钢管架等应避开内控孔洞。4.5 .3内控点的布设方法：首先应在首层结构板球浇筑前用IoonimXlOolnnlXlonIm的钢板（每块钢板下加焊四根IOomm长
9、的钢筋固定筋）水平固定在水平钢筋上，要求钢板的上表面应高于结构板标高3mm,硅浇筑后应根据场区控制网将主控轴线投测到首层结构板面上，作角度、距离的校核，如果误差在3mm以内应调整过来，以保证地上各建筑物放样准确。主控轴线校核完毕后应精确地将内控点布设在预留钢板上，作点时采用钢钉在钢板上钉出一个小点，小圆点的直径不得大于Imm,点位应清晰并做好标示。4.2.4地上建筑物主控轴线的竖向投测顺序：1.1 .4.1主控轴线竖向投测前应将孔洞的障碍物清理干净，以保证垂准仪激光束上下贯通。1.2 .4.2垂准仪的操作：仪器对中整平后应将目镜调试清楚，以保证接收靶上的激光点最小，然后分别将水平读盘对准0度、
10、90度、180度、270度的部位分别投测。1.3 .4.3施工层上的点位采集：首先应在接收靶上粘一张白纸，当接收到测站提供的信号和激光点后应精确在白纸上在0度、90度、180度、270度时分别作出四个点，然后对角连线，所得点即为待测点。1.4 施工层（工作面）上的点位校核：首先用50米大钢尺将接收靶上采集到的点位进行距离校核，然后用经纬仪作角度校核，一经校核合格后方可用经纬仪测设出主控轴线。4.3.1轴线竖向投测的允许误差项目允许误差（mm）每层3总高H30m5（三）30H60m1060H90m1590H120m201.5 施工层上的平面放线程序依次为：主控轴线、墙柱边线、墙柱边控制线（要求统
11、一采用0.200米控制线）、门窗洞口线、各部位放线的允许误差项目允许误差外轮廓轴线长度（L）L30m530L60m1060L90m15细部轴线2承重墙、梁、柱边线+3非承重墙边线+3门窗洞口线+35.高程的传递5. l0.000以下阶段的高程传递6. 1.l基坑内的高程传递依据场区控制网，采用复合水准的办法，在高程控制点上后视铝合金塔尺并计算出视线高程，读取转点塔尺读数，然后在基坑底架设水准仪，后视转点塔尺读数，通过已有数据可推算坑底仪器的视线高程，根据施工需要可在已沉降稳定的塔吊标准节或在装配式塔吊基础硅预制构件上测设出能满足该区域高程用线的基准点。7. 1.2基坑内标高传递的注意事项：标高
12、传递应从不同地方多次传递，传递的部位不宜小于三处，最后复核基坑内所传递的三点的闭合差，如果闭合差均在3mm以内则可以取平均值作为高程控制依据，并用红油漆做好标示。标高传递应详细做好原始记录。8. 20.OOO以上阶段的高程传递9. 2.1高程基准点的布设：高程基准点应布设在外墙角（或边角柱）上，所示高程为各建筑物的+1.000米。布设高程基准点应考虑到施工层上的分区状况（即每个施工段不得少于2个点相互闭合）。10. .2标高的竖向传递：标高的竖向传递采用50米大钢尺始终从高程基准点向上引测，每个施工段引测的基准点不得少于2个，经校核在规定误差范围内取平均值作为该层竖向控制的依据。标高竖向传递的
13、允许误差项目允许误差（mm）每层3总高（三）H30m530H60m1060H90m1590H120m205. 3施工层上墙、柱、梁、板的高程控制：采用双控的办法保证竖向控制精度即在墙、柱竖向钢筋上抄测结构板标高的0.500米水平控制线（现场用红油漆标示）拆模后应在墙体上抄测建筑LoOO米水平控制线（精确弹出墨线），两个标高应相互闭合，梁底标高应使用下层结构0.500米水平控制线测设。6.装修阶段6.1 装修阶段的平面线的抄测与控制6. 装修阶段的平面放线应与结构施工阶段的放线系统一致，即使用结构阶段的平面控制系统，隔墙、构造柱、设备安装等，测设工作前应用清水清晰的冲出结构阶段所测设的控制线（如
14、主控轴线、墙柱边0.200米控制线）以此为依据测设出各隔墙边线与门窗洞口位置线，施测时应环环相扣、相互闭合。7. 1.2房间的净空和方正的控制：测设各隔墙线时应测设出各隔墙的0.300米控制线，以保证墙体里面施工（抹灰、刮腻子）的精度。8. 2装修阶段的标高线的抄测与控制室内建筑装修水平控制线（即建筑LOOO米）的抄测与结够施工阶段的标高传递方法一致（即从高程基准点往上引测），抄测时注意首尾相连、全面完善相互闭合。墨线宽度不得大于Inln1.7.工程重点部位的测量控制方法7. 1建筑物四大角的控制首层墙、柱、顶梁、顶板施工拆模完成后应分别在建筑物大角距边100ninl出外墙（或柱）上，各弹出一
