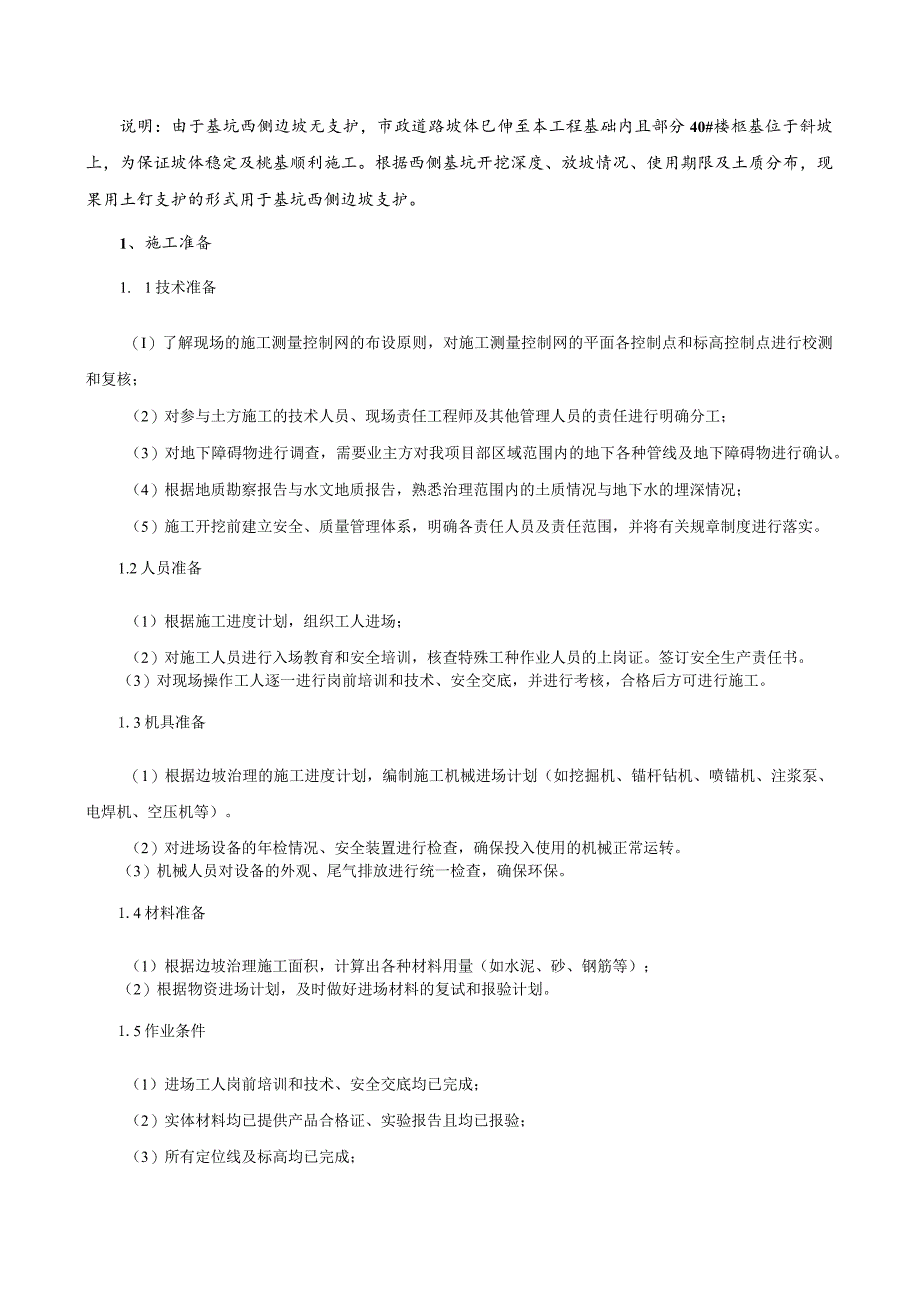

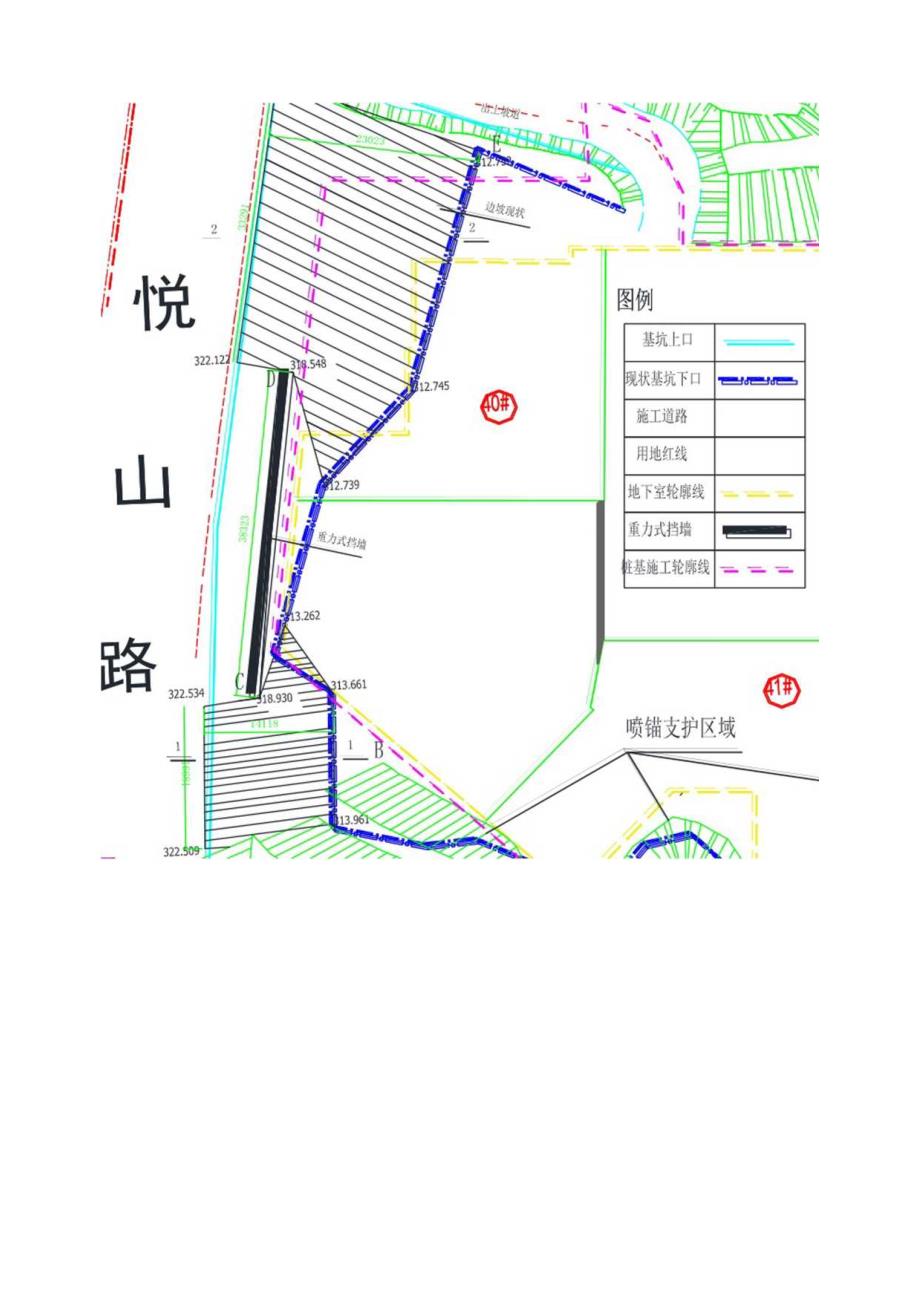

1、说明：由于基坑西侧边坡无支护，市政道路坡体巳伸至本工程基础内且部分40#楼柩基位于斜坡上，为保证坡体稳定及桃基顺利施工。根据西侧基坑开挖深度、放坡情况、使用期限及土质分布，现果用土钉支护的形式用于基坑西侧边坡支护。1、施工准备1. 1技术准备（I）了解现场的施工测量控制网的布设原则，对施工测量控制网的平面各控制点和标高控制点进行校测和复核；（2）对参与土方施工的技术人员、现场责任工程师及其他管理人员的责任进行明确分工；（3）对地下障碍物进行调查，需要业主方对我项目部区域范围内的地下各种管线及地下障碍物进行确认。（4）根据地质勘察报告与水文地质报告，熟悉治理范围内的土质情况与地下水的埋深情况；（
2、5）施工开挖前建立安全、质量管理体系，明确各责任人员及责任范围，并将有关规章制度进行落实。1.2人员准备（1）根据施工进度计划，组织工人进场；（2）对施工人员进行入场教育和安全培训，核查特殊工种作业人员的上岗证。签订安全生产责任书。（3）对现场操作工人逐一进行岗前培训和技术、安全交底，并进行考核，合格后方可进行施工。1.3机具准备（1）根据边坡治理的施工进度计划，编制施工机械进场计划（如挖掘机、锚杆钻机、喷锚机、注浆泵、电焊机、空压机等）。（2）对进场设备的年检情况、安全装置进行检查，确保投入使用的机械正常运转。（3）机械人员对设备的外观、尾气排放进行统一检查，确保环保。1.4材料准备（1）根
3、据边坡治理施工面积，计算出各种材料用量（如水泥、砂、钢筋等）；（2）根据物资进场计划，及时做好进场材料的复试和报验计划。1.5作业条件（1）进场工人岗前培训和技术、安全交底均已完成；（2）实体材料均已提供产品合格证、实验报告且均已报验；（3）所有定位线及标高均已完成；（4）用电、用水接驳口等其他保障措施均已完成；2、主要施工方法（1）土钉支护设计参数1）土钉支护由密集的土钉群被加固的原位土体、喷钢筋混凝土面层和必要的防、排水系统组成。2）土钉钢筋为单根HRB400-16钢筋，与水平面夹角为15,其水平和竖向间距均为150Omnb且其上下左右起止土钉均不大于500mm；土钉孔径为080,成孔土钉

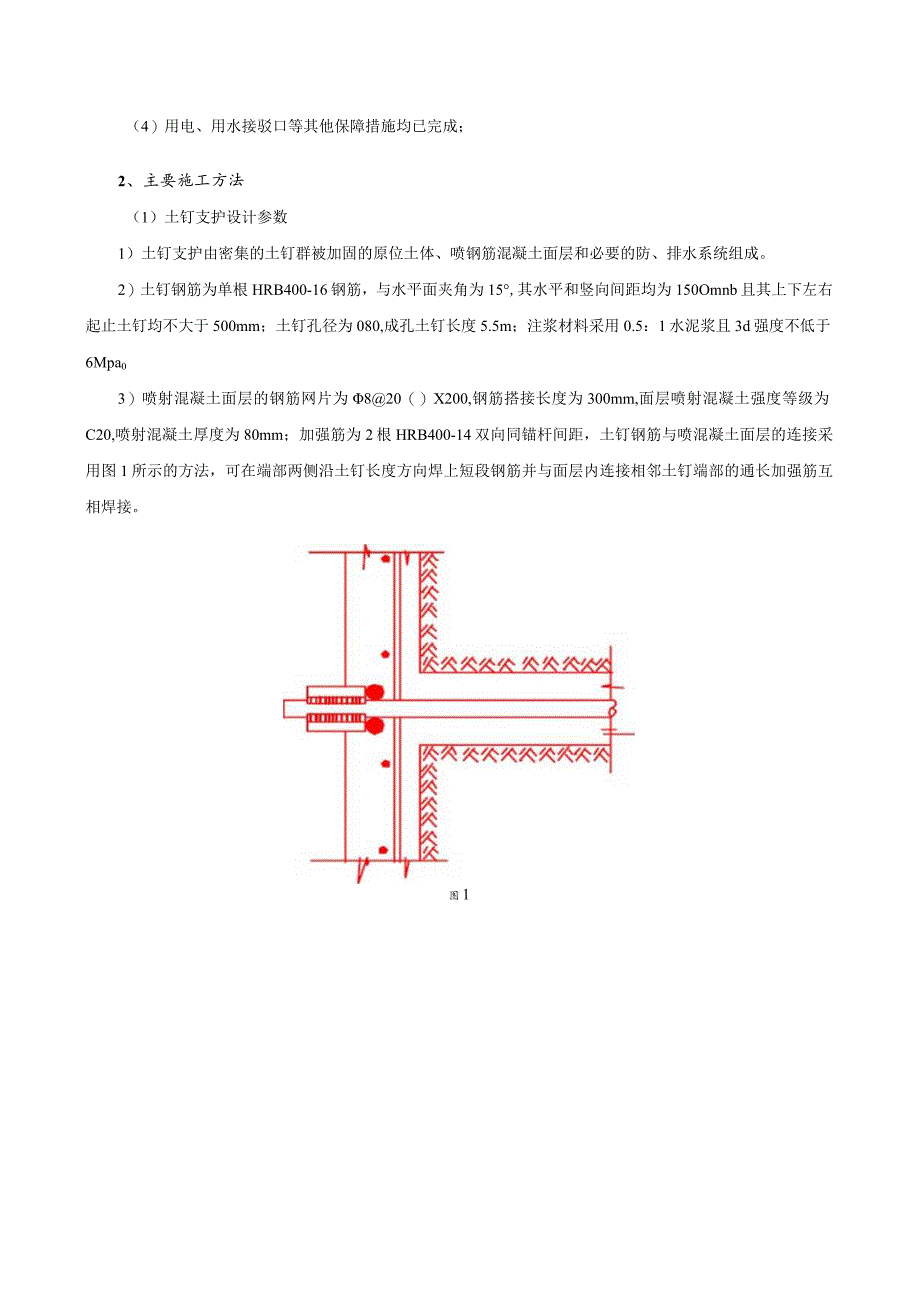

4、长度5.5m；注浆材料采用0.5：1水泥浆且3d强度不低于6Mpa03）喷射混凝土面层的钢筋网片为820（）X200,钢筋搭接长度为300mm,面层喷射混凝土强度等级为C20,喷射混凝土厚度为80mm；加强筋为2根HRB400-14双向同锚杆间距，土钉钢筋与喷混凝土面层的连接采用图1所示的方法，可在端部两侧沿土钉长度方向焊上短段钢筋并与面层内连接相邻土钉端部的通长加强筋互相焊接。图1日场U118Iiibt3225096发用气，百水，给水、方线电劝J土礴3115oo-xoo-15OO,J5OO,J5OO,15OO,稀芮S3090cl司自o8Q20C）20z加强筋2。1乙同缶卜同至士仃埼二立面图片
5、指廊不商以下口线（抹）M118M山力32209550021250,3090（证坂虑区）示夕也又护。8200去叱底标商”地式更外场龙用线成孔土41L55OOQ15OO配1。16,孔外。805500CM说明1,百层/仿厚度力80FF雇凝土强度等裳力C200U2.艮Ll峻5OO2500FF和E抄收曲Io（PnF的上水孔3队向力大于20FR匕臼B002口J201758322J22z6502财J土标黄地下星外埔纶期发CC7Z22(M)3090z1500z1500,z1500,1500z。、o/O玄砧席南左不口线322J22/78OOcG6为砧厩标商B口线少次二秋43122302311500砧由二过献地下
6、外场先期线O考.y机s2500Z同枇8200*200/%胃自2。1J同佑卜I可比was二名水rlU11(-J)SDvL(Xd4)Qe水卷困号 003日才2017 5 8IfcW1，弓层N佑厚反为80m,用属土量度等袋为C20,2,需上舱2500*2500CG梅税收SDIOoml龌水孔3、臬的灯2（H贞於做（2） 土钉支护施工工艺流程土方开1）施工工艺流程：I土方开挖卜耐T钻孔安放土用T土钉压力灌浆IfI挂钢筋网卜陵福IfgI如此循环至设计泡。2）基坑开挖与土钉支护施工工序：施工准备一技术交底一测量放线一第一层土方开挖（修坡）一第一层土钉支护施工一变形监测f第二层土方开挖（修坡）f第二层土钉支护
7、施工一变形监测一（）一分层开挖及土钉支护完毕一工程验收。（3） 土钉支护施工方法1）测量放线：根据施工图纸及现场基准线放出基坑支护边线，两端设置永久性标志。2) 土钉成孔a.土钉钻孔按设计要求根据建筑物轴线和搅拌桩位进行定位，定出各锚杆孔的孔位和锚杆的倾斜角。b.根据地质条件和使用要求选用气动冲击钻机，根据设计的锚杆桩位和角度进行成孔施工；钻孔直径根据锚杆的直径采用80mm孔径，调整钻机的钻进角度与水平面的夹角15。c.严格控制护坡坡度，钢筋网片绑扎前进行人工修坡，严格按照图纸设计坡度进行，成型后报项目管理人员验收。d.严格控制混凝土上下层搭接位置质量，清楚搭接位置混凝土软弱层，控制钢筋搭接长
8、度不小于300mmOe.控制混凝土面层厚度，严格按照设计厚度80mm进行，误差控制在5m。(4) 土钉制作与安装1)土钉采用HRB400级钢筋16,每隔2.Om焊有对中支架，形成锥型滑橇。确保钢筋在孔中保持居中，防止出现偏心。灌浆管采用30mm软塑胶管、排气管采用10mm软塑胶管，置于锚杆、定位器中间，与锚杆一起放入孔内。2)采取机械带套管成孔，钻进时采用清水作循环液，钻孔达到预定深度后，孔内钻渣及碎屑及时清理。3) 土钉成孔允许偏差：孔深为+5Onln1,孔径为+5mm,间距为10Onlnb锚杆保护层厚度大于25mu4) 土钉钻孔完成后，经检查确认及时放置锚杆，注浆锚固，注浆方式为二次注浆。
9、(5) 土钉注浆锚杆固结材料采用混凝土水灰比宜为0.450.5,灌注纯水泥浆水泥采用P.032.5,水泥用量235kgm3,水泥浆搅拌均匀，灌浆连续进行，并用胶塞对孔口适当塞压，以便灌浆压力达到0.20.5Mpa,灌浆应持续至孔口流出水泥浆为止，注浆管需插至距孔底300mm-40Onlnl处，灌浆必须饱满。(6)坡面修整士钉注浆后用人工及时修整坡面，在保证边坡尺寸的条件下，尽量保持坡面粗糙，以利喷射球的粘结。(7)挂钢筋网片、焊接锚头a.每排土钉施工完毕后，沿着土钉的横竖方向加挂加强筋。为防止基坑顶部渗水，距基坑1米处主筋向坡顶以上延伸1米，并喷射混凝土形成坡顶盖层。b.钢筋网片的铺设应在第一
10、层混凝土喷射后进行，钢筋网为8200X200双向钢筋网。与HRB400T4横向加强筋点焊，横向加强筋与锚头邦条焊接，钢筋网片、横向加强筋、锚头形成一个整体。c.钢筋网片应与其它锚固装置连接牢固，喷射混凝土时钢笳网片不得晃动，喷射混凝土结束后钢筋网片不得外露。（8）喷射混凝土a.坡面面层喷射球C20,原材料采用32.5普通硅酸盐水泥，配合比（重量比）为水泥：砂：细石=1：2：2,喷料应搅拌均匀，随拌随用；b.混凝土采用机械搅拌均匀，拌和时间不少于2min,随拌随用，不掺速凝剂的混凝土有效时间不应超2h,掺速凝剂的混凝土有效时间不应超过20min0C.喷射混凝土的喷射机性能良好，空压机能满足喷射混
11、凝土工作的风压、风速。d.喷射混凝土前，边坡上埋设控制喷射混凝土厚度的标志，清理干净喷射面，检查机械设备、水电、风管路是否符合要求，并进行试运转。e.喷射混凝土应分层分段进行，同一分段内喷射顺序自下而下，喷射第一层混凝土，厚度为20mm40mm,其后每一次喷射厚度为40mm60mm。喷射时应掌握好喷头与受喷面的距离、角度，控制好水灰比和喷头运行轨迹，确保混凝土密实、表面平整，喷射硅终凝后2h洒水养护。球喷射完毕后，在面板上打孔，作为泄水孔，泄水孔布置间距2500*2500Innb排除上部土层积水。3、土钉墙施工质量控制要点1）全套机械设备安装严格按照有关技术规程中的具体要求实施。2）喷射机与作
12、业面距离尽量近，不大于60CnU3）喷射机密封性能良好，输料连续均匀。4）空压机应满足喷射机工作风压和耗风量的要求。5）输料管应能承受0.8MPa以上的压力，并有良好的耐磨性。6）供水设施应保证喷头处的水压大于0.2MPa.7）土钉制备及安放：按设计要求制作定位器，以保证土钉的保护舲厚度。土钉安放要及时，防止塌孔。8）注浆用水泥浆的拌制：水泥浆要搅拌均匀，随拌随用，一次拌合的水泥浆在初凝前用完，并防止石块等杂物进入。9）注浆：注浆前尽量将孔洞清除干净。注浆时，注浆管离孔底0.3u如果发生断浆超过30分钟，应用水润湿注浆泵及管道。10）钢筋网：配制时与坡面距离2030三,要与锚杆或其它锚固件连续
13、牢固，喷射硅时钢筋网不得晃动。11）喷射碎：喷射中如发现混凝土表面干燥松散、滑移或拉裂时，应及时清除，进行补喷；喷射机供料应连续均匀；机器正常时，料斗内应保持足够的存料；控制适宜的喷射机工作风压；喷射作业中，如因堵管、停风、输料中断或喷射作业完毕后，应立即关闭喷头水阀，并将喷头朝下放置，以防混合用水倒流入输料管中，清除喷射机和输料管内的存料；喷射作业时，料流出口与受喷面应垂直，并保持0.6LOnl的距离；喷射手应控制好水灰比，保持混凝土表面平整，呈湿润光泽，无干斑或滑移流淌现象；12）管道：喷射作业完毕后，应将喷头内的水环清洗干净，保持水眼畅通。13）其它见表所述。土钉墙技术及质量控制要求项目
14、数值偏差项目数值偏土钉间距1.5m100mm土钉排距1.5m100土钉钢筋规格HRB400-16/土钉长度5.5m50m保护层厚度225mm/钻孔倾角15/成孔直径80mm5mm定位架间2000mm/土钉抗拔力10KNm/注浆水泥规格32.5普硅/注浆水灰0.40.5/浆液拌制时间2min/喷柱厚度80mm/喷睑水泥规格32.5普硅/初喷厚度2040mm/喷碎强度C20/复喷厚度40/喷杜配比1：2：2/钢筋网间200mm/喷碎水灰比0.50.6/网筋规格8/水平回弹率W15%/向上回弹W25%/4、土钉支护质量保证措施1）对甲方交付使用的建筑轴线及轴线控制标志严加保护。2）严格施工质量管理，重点加强成孔质量、灌浆质量、挂网质量和喷射硅质量的管理，实行当班作业人员自检、互检、技术负责专检、项目经理抽检的质量控制管理制度。3）加强原材料质量检查，合格后方可使用。4）严格按有关施工和验收规程操作。5、土钉墙质量检验（1）试块：喷射柱中，100n?做一组於试块，每一组三块。在施工的同
