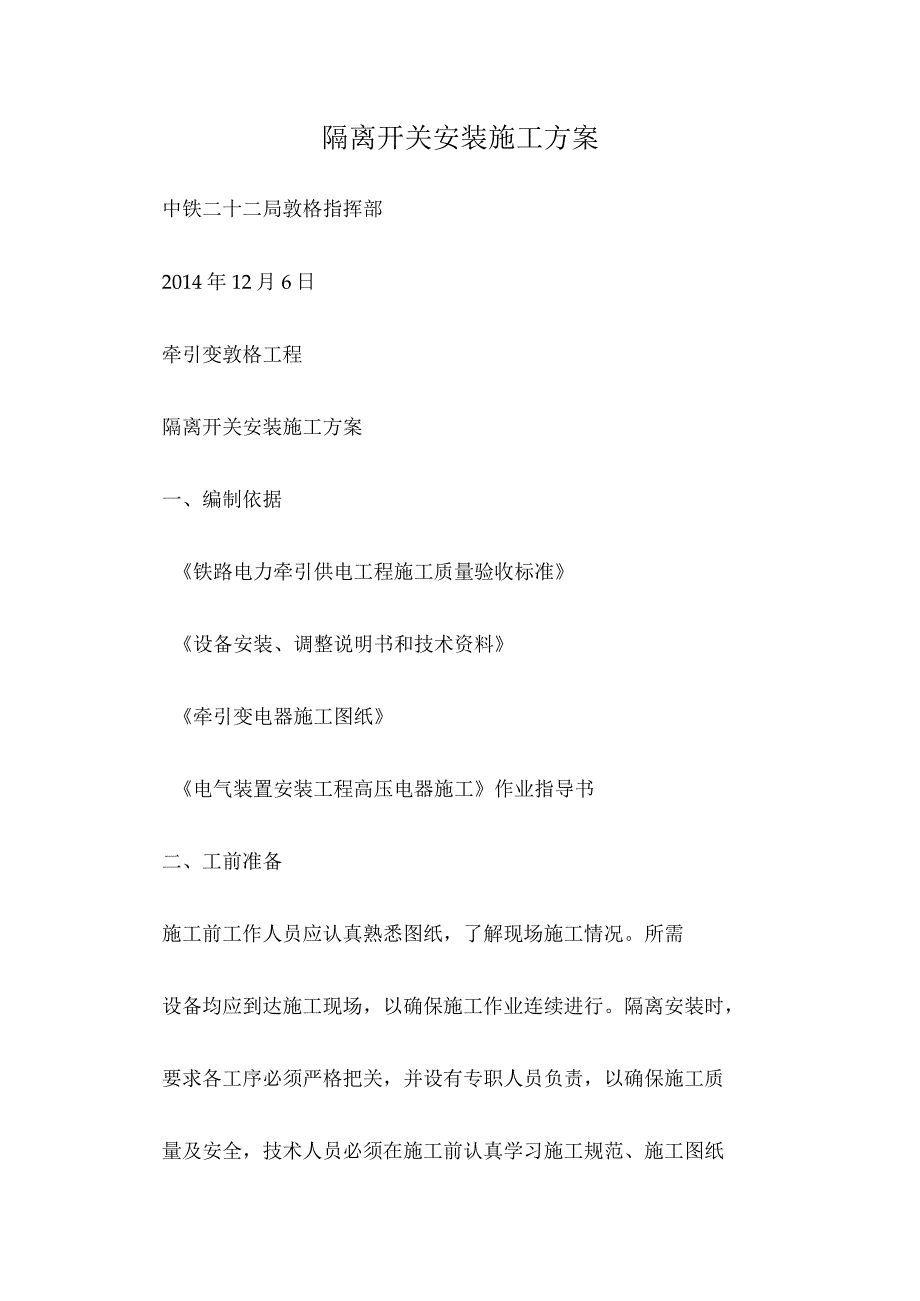

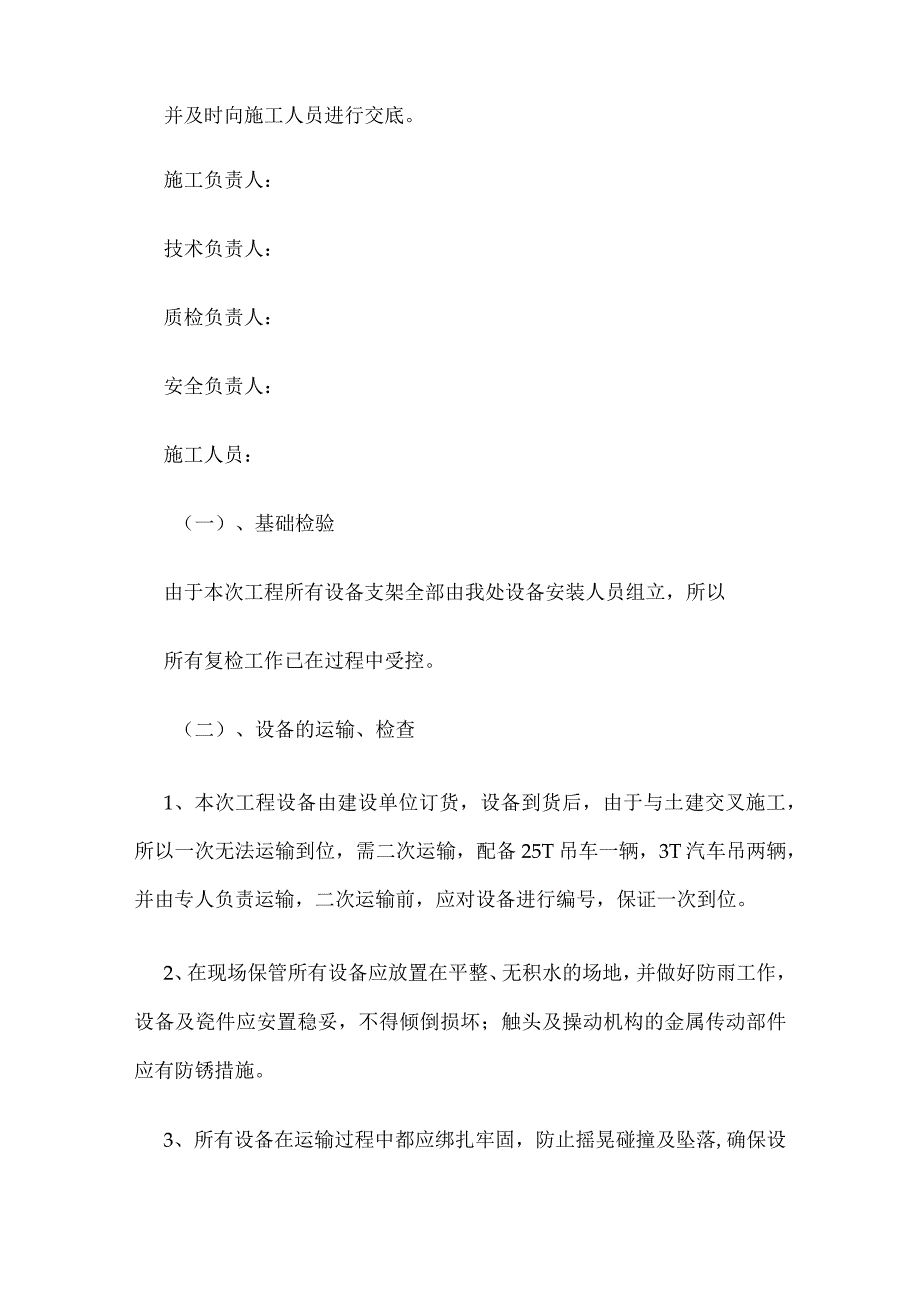

1、隔离开关安装施工方案中铁二十二局敦格指挥部2014年12月6日牵引变敦格工程隔离开关安装施工方案一、编制依据铁路电力牵引供电工程施工质量验收标准设备安装、调整说明书和技术资料牵引变电器施工图纸电气装置安装工程高压电器施工作业指导书二、工前准备施工前工作人员应认真熟悉图纸，了解现场施工情况。所需设备均应到达施工现场，以确保施工作业连续进行。隔离安装时，要求各工序必须严格把关，并设有专职人员负责，以确保施工质量及安全，技术人员必须在施工前认真学习施工规范、施工图纸并及时向施工人员进行交底。施工负责人：技术负责人：质检负责人：安全负责人：施工人员：（一）、基础检验由于本次工程所有设备支架全部由我处设

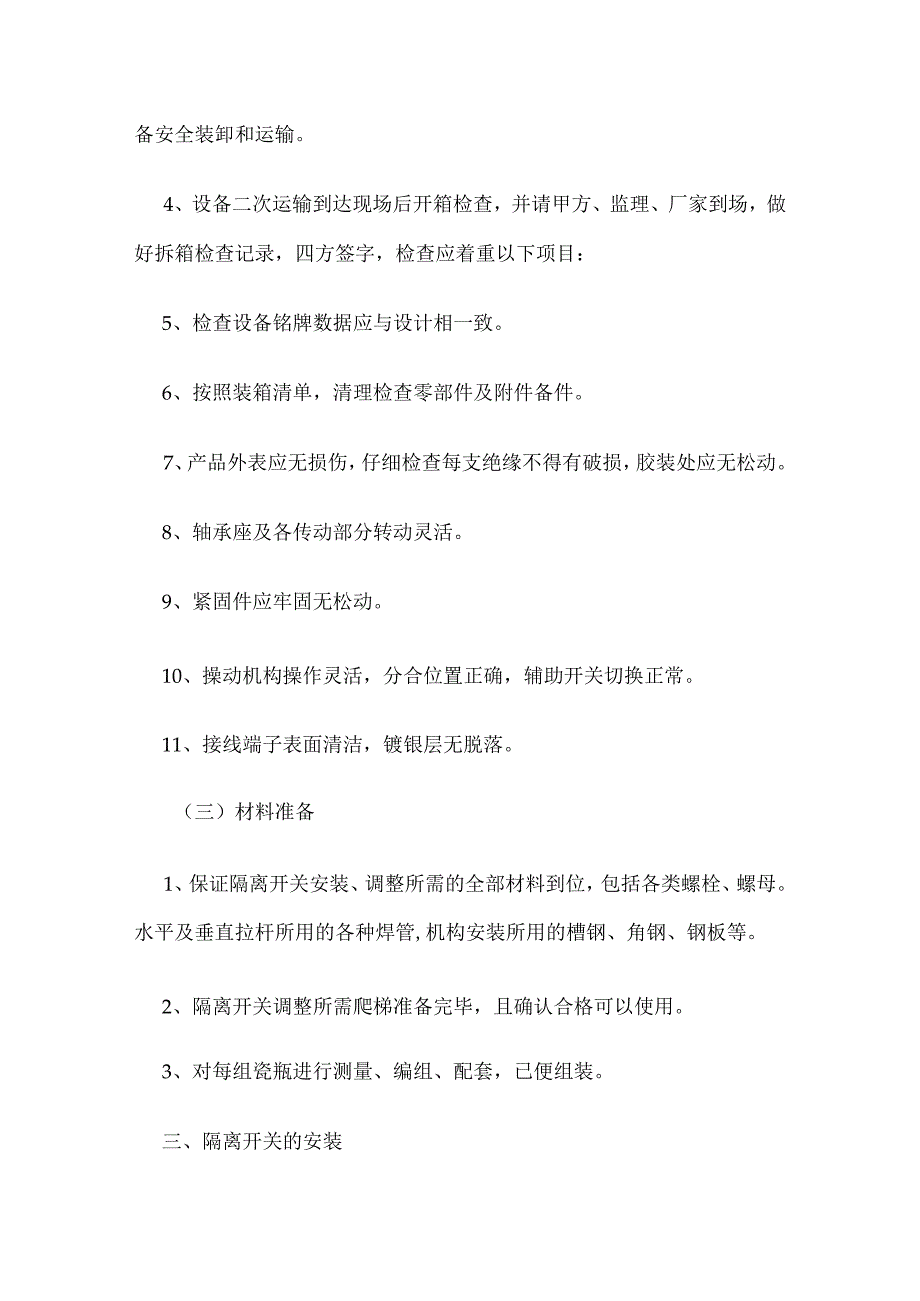

2、备安装人员组立，所以所有复检工作已在过程中受控。（二）、设备的运输、检查1、本次工程设备由建设单位订货，设备到货后，由于与土建交叉施工，所以一次无法运输到位，需二次运输，配备25T吊车一辆，3T汽车吊两辆，并由专人负责运输，二次运输前，应对设备进行编号，保证一次到位。2、在现场保管所有设备应放置在平整、无积水的场地，并做好防雨工作，设备及瓷件应安置稳妥，不得倾倒损坏；触头及操动机构的金属传动部件应有防锈措施。3、所有设备在运输过程中都应绑扎牢固，防止摇晃碰撞及坠落,确保设备安全装卸和运输。4、设备二次运输到达现场后开箱检查，并请甲方、监理、厂家到场，做好拆箱检查记录，四方签字，检查应着重以下项
3、目：5、检查设备铭牌数据应与设计相一致。6、按照装箱清单，清理检查零部件及附件备件。7、产品外表应无损伤，仔细检查每支绝缘不得有破损，胶装处应无松动。8、轴承座及各传动部分转动灵活。9、紧固件应牢固无松动。10、操动机构操作灵活，分合位置正确，辅助开关切换正常。11、接线端子表面清洁，镀银层无脱落。（三）材料准备1、保证隔离开关安装、调整所需的全部材料到位，包括各类螺栓、螺母。水平及垂直拉杆所用的各种焊管,机构安装所用的槽钢、角钢、钢板等。2、隔离开关调整所需爬梯准备完毕，且确认合格可以使用。3、对每组瓷瓶进行测量、编组、配套，已便组装。三、隔离开关的安装（一）手动隔离开关安装1、将底座装配固
4、定放在基础上。用水平尺检查底座的上平面是否水平，如不水平需在底座装配与基础之间加垫调整。2、在地面用螺栓分别将支持瓷瓶和旋转瓷瓶连接在一起，将以连接好的支持瓷瓶吊装在底座的上平面上，并用六角螺栓紧固并调节至水平，将已连接好的旋转瓷瓶用六角螺栓紧固在底座装配的转动法兰上。3、将主刀闸装配按安装使用说明书的方法吊装在支持瓷瓶上，并用六角螺栓紧固；在旋转瓷瓶的法兰上放置一个橡皮垫，用六角螺栓将它们与主闸刀装配上的转动法兰连接在一起（先不要将此螺栓拧紧），完全松开旋转瓷瓶与底座装配上转动法兰之间的六角头螺栓，然后再将上述的螺栓拧紧；调整底座装配上转动法兰处的三个升降杆,使转动法兰上的上平面与旋转瓷瓶的
5、下法兰面均匀贴紧,然后用MlO六角螺栓固定紧。4、对动触头侧接地产品，按说明书图中所示位置用上触头装配自带的螺栓将其固定在主闸刀装配上。5、将底座装配固定在基础上，安装时应注意放斜垫圈。用水平尺检查底座装配的上平面是否水平，如不水平需在底座装配与基础之间加垫调整。6、用上述第二条的方法将支持瓷瓶安放在底座装配上用六角螺栓紧固，检查瓷瓶上是否水平，如不水平，用第二条的方法调整。7、将定触杆安放在支持瓷瓶上，对静触头侧不接地产品，可直接用六角螺栓紧固，对静触头侧接地产品，需将上触头装配按说明书图示方向装在定触杆与支持瓷瓶之间，用六角螺栓紧固。8、人站在主闸刀侧面松开主闸刀上固定件，将主闸刀处于接近
6、合闸位置（动触片已经动作，但尚未夹住静触杆），此时静触杆应处于动触片的中心位置，否则，需利用底座装配上的安装孔进行调整。调整主闸刀上的双连杆，使主闸刀在合闸位置应基本处于水平状态，注意一定要使双连杆的长度等长，且主闸刀在合闸到位后，主动臂应在死点位置，并距限位螺钉0-2三.9、对有接地要求的隔离开关，应将接地单级装配分别用六角螺栓固定到底座装配的侧面，用手分别推动接地单极的下导电管，使其上导电管所带接地闸刀插入到上触头内5010mmo注意应在动、静触头表面涂凡士林油。（二）电动隔离开关安装1、固定底座用螺栓将底座固定于安装基础上，并保持底座平面的水平，再将操作主轴固定于底座上。2、安装支持绝缘
7、子用螺栓将已组装成串的支持及操作绝缘子分别固定于底座及操作主轴上，并用绳子将操作绝缘子上端与支持绝缘子揽上以免倾斜。3、安装传动机构及导电闸刀、均压环，均压环用螺栓先固定于传动齿轮箱上，再将传动机座、导电闸刀分别与支持、操作绝缘子相连，此时注意齿轮箱盘下的拔盘与操作绝缘子相联时需在传动机构中的转臂成45。角时相联固定，保证安装完的导电闸刀在分闸时两侧屏蔽环在同一水平高度，合闸位置时导电闸垂直，并使操作绝缘子转动灵活，无卡滞及摆动现象。4、安装静触头，触头与上层母线联接，安装时保证静触头的悬挂中心与导电闸刀合闸位置的中心处于同一轴线上。5、开关操动机构的联装，按照说明书所示进行。（三）接地开关安
8、装1、将底座装配用螺栓安放在基础上。用水平尺检查底座的上平面是否水平，如不水平需在底座装配与基础之间加垫调整。2、在地面用螺栓分别将上、下支持瓷瓶连接在一起，将已连接好的支持瓷瓶吊装在底座装配的上平面上，并用六角螺栓紧固并调节至水平。3、将接地连板用装配分别用六角螺栓将接地单极装配固定到底座装配的侧面，用手推动接地单极装配的下导电管，使其上导电管所带接地闸刀插入到接地连接板装配的静触头内5010mmo注意应在动、静触头表面涂凡士林油。四、隔离开关的调整工、目测主闸刀在合闸位置应水平成一直线。2、主闸刀合闸后，动触片的八个接触点，均应与静触杆接触良好，且每个动触片对静触头杆的夹紧力不小于240N
9、。3、主闸刀断口距离不小于4700mm,接地刀断口距离不小于4000mmo4、接地刀合闸后，刀头插入静触头深度为5010m5、接通电源，对电动机构分别施加Io0%、85%、II0%额定电压，并分别进行三次分、合闸操作，分、合闸位置应正确。五、质量措施1、安装人员必须在上岗前认真学习隔离开关安装调整技术，并在每项工作开始前由技术人员向施工人员进行详细的技术交底工作。2、消除质量通病，保证安装质量和工艺。3、施工负责人为本作业质量负责人，应对施工全过程的质量负责严格把关。4、工程使用的材料、规格、型号应符合设计要求。5、施工过程中，严格按图纸、规程和作业指导书要求施工，严格执行公司程序文件及质量手
10、册的要求。6、严格执行三级质量检查制度。7、严格落实施工、技术、质量负责人责任制，杜绝重大质量缺陷。8、所有焊接部位，必须在除掉焊渣后，再进行防腐处理。六、职业健康安全措施1、特殊工种必须经培训考试合格后，取证上岗，严禁无证作业。2、登高作业人员必须精力集中，同时要系好安全带，安全带应挂在上方牢固处。3、设备、瓷件在拆箱检查时应由施工队长或工作负责人组织并实施，并派专职或兼职安全员监护。4、设备、瓷件拆箱，箱板、支撑，应使用起钉器。不得用撬棒伸入箱内或穿过瓷件箱板开箱，以防损坏瓷件或设备。配合使用的撬棒、手锤、凿子、螺丝刀等手动工具，不得敲打瓷件内侧的箱板。5、开箱后的所有箱板，要及时清理回收
11、，堆放到安全地带，防止钉子扎脚及阻碍通道。6、瓷件在短距离运输时，应加垫草垫或软质物加以保护，防止互撞和额外应力损坏瓷件。小拉车运输应用小绳捆绑，以防止跌撞、设备下滑。7、隔离开关吊装所用器具严禁以小代大，使用前应检查器具有无损伤。8、隔离开关吊装时应轻吊轻放，严格避免振动和碰撞，并应设有控制绳。9、起吊瓷件时，禁止用瓷件作为起吊物的受力点，以防损坏瓷件。10、在使用吊车时，应设专人监护、指挥，应与吊车司机统一口令，信号要明确。11、安装瓷件时，法兰螺栓应按对角受力顺序均勾拧紧，以防受力不均折断瓷件及法兰，有力矩要求的，应使用力矩扳手，开口扳手要防止滑脱伤及设备和人员。12、工作人员在刀闸上工
12、作时，不得使用电动分合闸，手动分合闸时也应提前通知刀闸上的工作人员，方可操作。13、上下传递物品时，不得抛掷，应用小绳传递物品。14、使用梯子，搁置应稳固，与地面的夹角以60。为宜,梯脚应有可靠的防滑措施,在松软的地面上使用时,应有防陷、防侧倾的措施。15、机械设备使用前，应可靠接地，电源线无破损、漏电现象。再试运行，检查运行状况。16、焊接作业戴防护目镜、面罩、穿阻燃耐高温防护服、防护手套。17、在高温环境及高温露天作业采用防暑降温措施，并合理安排工作时间，注意劳逸结合。七、环境保护及文明施工1、施工人员应认真学习安全健康与环境管理工作规定的有关规定。2、加强对职工健康的宣传，增强职工环境保
13、护意识。3、在施工中要做到工完、料净、场地清，整个现场做到一日一清、一日一净。4、控制点与控制措施序号控制点控制措施1废弃的设备包装箱1、设备拆箱板、包装箱应集中存放，由项目部统一处理。2机械加工废料1、机械加工废料集中存放，由项目部统一处理。八、危险源及相应措施危险源及控制措施序号危险源可能导致的事故控制措施1电源箱漏电保护器失灵人身触电进行检查、专人使用、使用合格电源箱2电源线选择不合理人身触电进行检查、有资质人进行作业、配合格线3电焊机火、地线串人身触电特殊工种人员持证作业电4梯子使用不当人身摔伤进行现场检查、在措施中规范二人使用监护5气割、气焊火焰火焰灼伤特殊工种人员持证上岗6开箱板乱扔朝天钉伤人进行安全文明施工检查和工序前检查本施工方案是在施工中与施工规程规范一并使用的施工文件，施工中应参照本方案施工，如遇特殊情况可酌情变动。中铁二十二局敦格指挥部2014年12月6日
