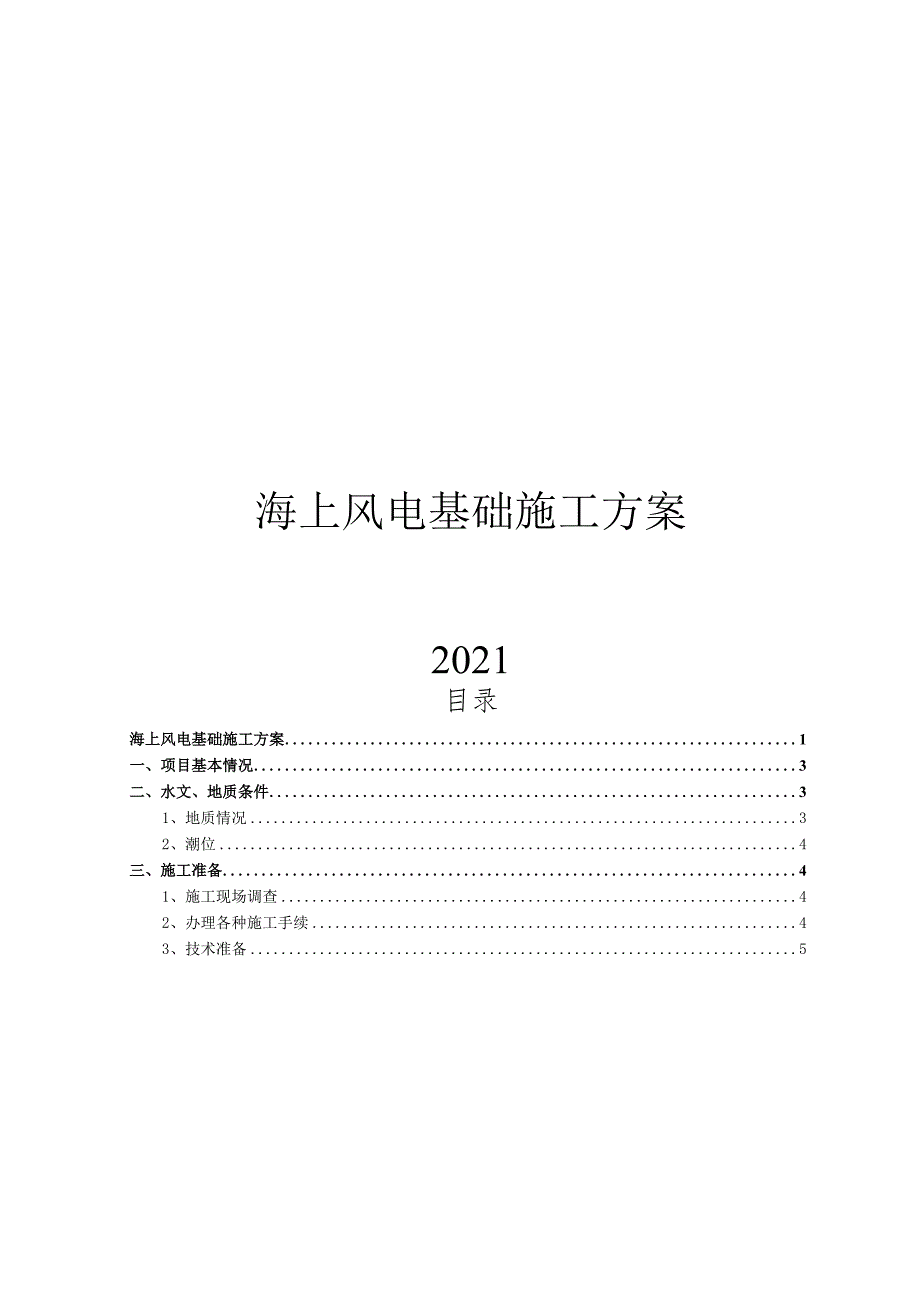

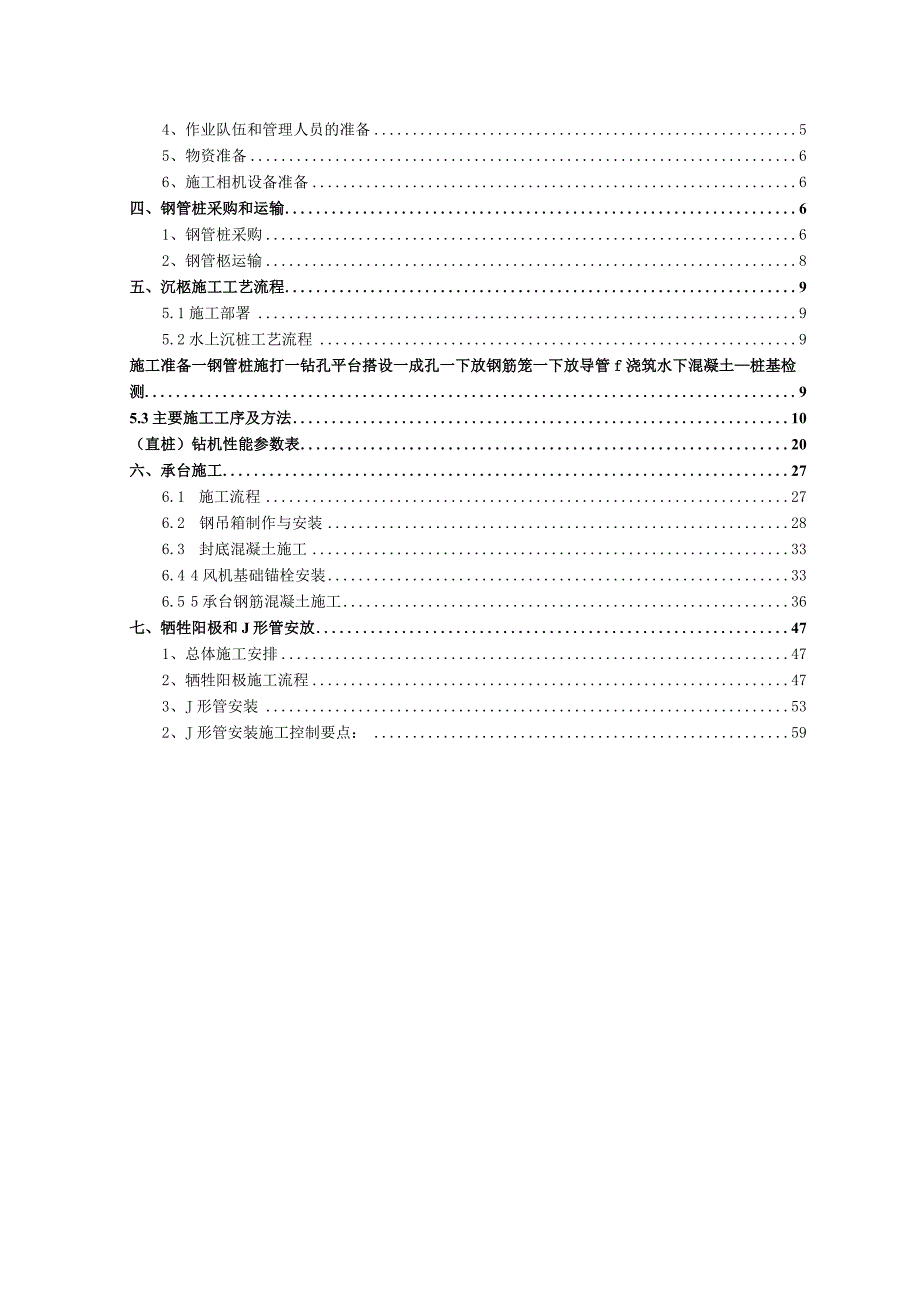

1、海上风电基础施工方案2021目录海上风电基础施工方案1一、项目基本情况3二、水文、地质条件31、地质情况32、潮位4三、施工准备41、施工现场调查42、办理各种施工手续43、技术准备54、作业队伍和管理人员的准备55、物资准备66、施工相机设备准备6四、钢管桩采购和运输61、钢管桩采购62、钢管柩运输8五、沉柩施工工艺流程95.1施工部署95.2水上沉桩工艺流程9施工准备一钢管桩施打一钻孔平台搭设一成孔一下放钢筋笼一下放导管f浇筑水下混凝土桩基检测95.3主要施工工序及方法10（直桩）钻机性能参数表20六、承台施工276.1 施工流程276.2 钢吊箱制作与安装286.3 封底混凝土施工336

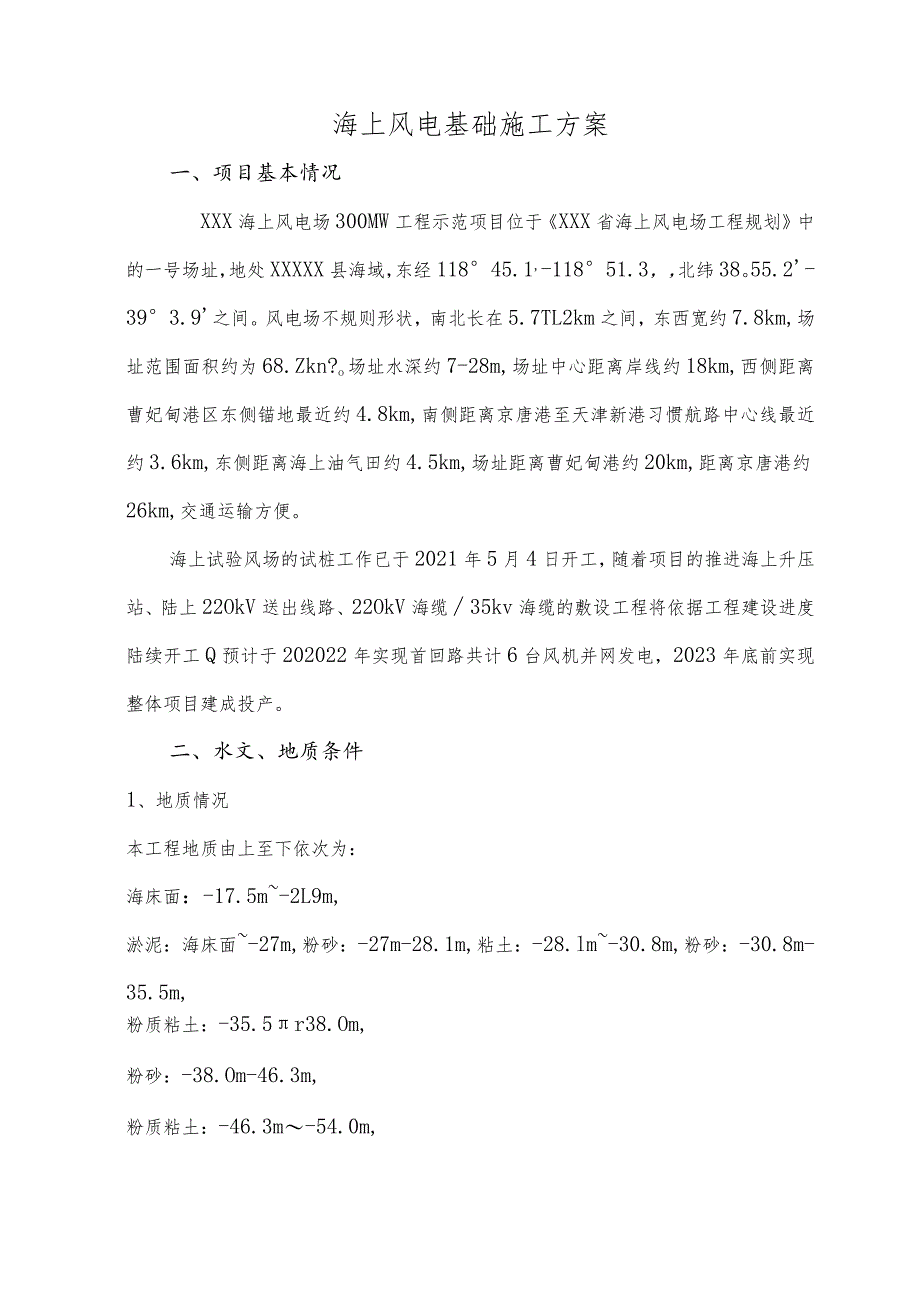

2、.4 4风机基础锚栓安装336.5 5承台钢筋混凝土施工36七、牺牲阳极和J形管安放471、总体施工安排472、牺牲阳极施工流程473、J形管安装532、J形管安装施工控制要点：59海上风电基础施工方案一、项目基本情况XXX海上风电场300MW工程示范项目位于XXX省海上风电场工程规划中的一号场址，地处XXXXX县海域，东经11845.1,-11851.3，北纬38。55.2-393.9之间。风电场不规则形状，南北长在5.7TL2km之间，东西宽约7.8km,场址范围面积约为68.Zkn?o场址水深约7-28m,场址中心距离岸线约18km,西侧距离曹妃甸港区东侧锚地最近约4.8km,南侧距离京
3、唐港至天津新港习惯航路中心线最近约3.6km,东侧距离海上油气田约4.5km,场址距离曹妃甸港约20km,距离京唐港约26km,交通运输方便。海上试验风场的试桩工作已于2021年5月4日开工，随着项目的推进海上升压站、陆上22OkV送出线路、22OkV海缆35kv海缆的敷设工程将依据工程建设进度陆续开工Q预计于202022年实现首回路共计6台风机并网发电，2023年底前实现整体项目建成投产。二、水文、地质条件1、地质情况本工程地质由上至下依次为：海床面：-17.5m-2L9m,淤泥：海床面-27m,粉砂：-27m-28.1m,粘土：-28.lm-30.8m,粉砂：-30.8m-35.5m,粉质
4、粘土：-35.5r38.Om,粉砂：-38.Om-46.3m,粉质粘土：-46.3m-54.0m,粉土:-54.Om-57.5m,粉质粘土：-57.5m-60.0m,粉砂：-60.0m-66.0m,粉质粘土：-66.OIn-68.0m,粉土:-68.Om-74.0m,粉砂：-74.0m桩尖标高2、潮位工程场区设计水位值单位：m要素平均高潮位平均低潮位设计高潮位设计低潮位50年一遇高潮位50年一遇低潮位1985国家高程基准0.324-0.3861.016-1.0772.589-2.877三、施工准备沉桩施工前根据设计图纸要求和现场条件，绘制沉桩平面顺序图，校核各桩在允许偏差范围内是否有相碰情况存
5、在，合理布置沉桩顺序。1、施工现场调查为充分做好前期准备工作，首先开展施工现场的地形地貌、地质条件、水文、气象等自然条件的调查研究，为制定合理的施工工艺、计算施工效率、编制施工进度计划提供科学的依据。2、办理各种施工手续开工前，协助甲方单位办理水上、水下施工作业许可证及航行通告等有关手续和事宜。3、技术准备(1)熟悉设计文件内容和与本工程有关的各项技术标准和规范，同时根据施工需要，做出补充施工详图，做好图纸会审记录。(2)根据调查的资料、设计文件及业主提出的要求，编制好实施性的施工组织设计。(3)对业主提供的测量控制点，进行复测校核并建立本工程施工控制网和施工基线。(4)施工前对各施工人员进行
6、技术培训、安全培训。(5)根据设计文件和施工组织设计，逐级作好技术交底工作。4、作业队伍和管理人员的准备(1)从从事类似工程施工人员中挑选有高度责任心、有丰富的类似施工经验的优秀项目管理人员、施工技术人员和各类施工人员进驻项目经理部。(2)从长期和我单位有劳务合作关系的劳务队伍合作，抽调部分劳动力，作为从事施工的普通工人。(3)根据施工进度需要，施工人员可从福建及天津等地调入施工现场。(4)待合同协议书签订后，立即进行人员的调遣，先行人员3天内到达现场，建设生活和工程用房，接通通讯、电力和供水系统，确保施工设备、材料、生活用品的及时供应。5、物资准备(1)开工前落实委托钢管桩制作工作。(2)落
7、实工程所需的钢筋、水泥、型钢等各种材料的供应情况，在接到中标通知书后马上进料、制作。(3)对当地钢筋、水泥、砂、石等材料的产地、产量、质量、运输方式及单价作进一步了解，尽早落实供应商，签订供销合同。6、施工船机设备准备(1)制定施工设备使用的最优方案，采用先进的施工设备投入施工。根据工程量、结构特点、施工需要等具体情况选择施工设备并合理布置。(2)待合同协议书签订后，根据工程进度的需要，各种船机设备在该分项工程施工前，分批调遣进场，确保船机性能处于良好状态，决不因设备的调遣而影响施工进度。(3)施工船机设备调遣进场之前做好检查维修，建立船机设备技术性能和维修保养档案，使船机设备总能处于良好状态
8、，保证施工顺利进行。(4)备足设备易损件、配件，加强施工船机设备的日常维修和保养，充分利用施工间歇做好设备的日常保养，使船机设备经常处于良好状态,保证施工顺利进行。四、钢管桩采购和运输1、钢管桩采购钢管桩制作委托曹妃甸某钢管公司生产，选择时应根据钢管桩的长度重量等参数，钢管桩加工厂需要选择：(1)有能够加工95m桩长的场地。（2）有能够起吊150t重量的起重设备（3）有出运码头。（4）有防腐施工能力。成品钢管桩装船前施工单位应对钢管桩进行数量及质量进行严格的验收，并提交完整的产品出厂质量合格证书方可进行装驳作业。（1）钢管桩制作技术要求：由于钢管桩较长且厚度分别为30mm（桩顶标高-45m）.
9、25mm（-45In-55m）和22mm（-55m桩尖标高），单根钢管桩分三节制作，然后进行焊接。钢管桩分节制作钢管桩采用卷制直焊缝型式，材料为Q345C。采用双面埋弧自动焊,埋弧自动焊不能到达的部位采用手弧焊，必须按设计要求开设焊接坡口，确保焊透。钢板放样下料时，根据工艺要求预放切割、磨削刨边和焊接收缩等的加工余量。钢板卷制前，清除坡口处有碍焊接的毛刺和氧化物；钢板放样下料用自动火焰切割机进行，并按图纸要求开好相应坡口。钢管节卷制在大型三辐卷板机卷制。管节纵焊缝采用双面埋弧自动焊，先焊内纵缝，后焊外纵缝。外纵缝焊接前对内焊缝的焊根进行清根处理，铲除焊根处的熔渣和未焊透等缺陷，露出焊接面金属光
10、泽，再行施焊。清根采用碳弧气刨工艺，辅以电动砂轮修磨。钢管桩拼装钢管段坡口处理，组对前清除坡口内及其附近30mm范围内的铁锈、油污、水气、杂物。并对钢管桩拼接段按规范要求开好过渡坡口。在专用台座架上进行。管节组对时，在任一截面内只有一条轴向接健(不包括加强箍的轴向接缝)。管节组对检查合格后，进行定位点焊。环缝采用双面焊接，先焊内环缝，后焊外环缝。外环缝焊接前对焊根进行清理，采用碳弧气刨工艺，辅以电动砂轮修磨。(2)钢管桩防腐要求钢管桩防腐采用防腐涂料和牺牲阳极两种方式进行，其中防腐涂料在制桩时进行，牺牲阳极防腐在打桩后水下进行焊接。防腐蚀涂料分两种材料，800Um改性环氧树脂漆(-性4m(-2
11、5.0m-290m),800um玻璃鳞片漆(-0.5m-3.4m),牺牲阳极采用铝合金阳极。2、钢管桩运输(1)装船前应对钢管桩进行数量及严格的质量验收，并由生产厂家提交完整的产品出厂质量合格证书方可进行装驳作业。钢管桩外形尺寸允许偏差偏差名称允由差(mm)桩长偏差3000桩纵轴线的弯曲矢高不大于桩长的0.1%,且不得大于30(2)钢管桩的运输采用2000t方驳，主要根据桩的长度选择运桩驳，需要选择长度不小于90m的驳船。驳船采用自航驳还者由拖轮拖带均可。驳船上配备符合要求的锚系设施。严格按照装船通知单规定的顺序装驳，做到先用的后装船，后用的先装船。(3)驳船装桩时，桩底下应布置通楞，并均匀放
12、置，楞木顶面置在同一平面上；桩身两侧垫楔形木块，桩外侧焊接槽钢侧向限位，装完桩再用钢丝绳及紧张器将桩固定在运桩驳的甲板上，钢管桩之间及钢管桩受力处均垫上土工布，防止防腐涂层被破坏。1、图中尺寸均以I三计；2、【22槽钢固定架与钢桩接触面外面包8mmIomm厚橡胶皮；3、吊钢桩Q30钢丝绳外套高压胶皮管。五、沉桩施工工艺流程5.1 施工部署钢管桩试桩工序安排：本工程共布置2根试验直桩，试验桩布置在风机中心位置，2根试验直桩布置在2台样机内。试沉桩时，应先沉ZZl号试桩，沉桩成功后可试沉第2根试桩。然后根据设计沉桩顺序施工其他沉桩，沉桩完毕后进行平台搭设，截除桩头，清除桩芯内泥土至-35.0%再浇
13、筑桩芯C30微膨胀芯混凝土；桩芯混凝土灌注完成并满28天后，进行桩基检测试验。5.2 水上沉柩工艺流程施工准备-钢管桩施打一钻孔平台搭设一成孔一下放钢筋笼-下放导管一浇筑水下混凝土f桩基检测5.3 主要施工工序及方法1、施工船舶设备我公司计划投入的主要大型船机设备有：打桩船、胫搅拌船、拖轮、方驳等。主要施工船机设备表机械名称额定功率（kw）或容量（m3）或吨位（t）数量备注打桩船打桩最大能力108m（考虑水深）1艘打钢管桩驳船2000t甲板驳1艘钢管桩运输搅拌船150m3h1艘混凝土拌合拖轮2944kw1艘拖运打桩船锚艇764kw1艘船舶起锚、下锚交通船1艘运送工作人员（1）投入的打桩船计划投
14、入打桩船进行钢管桩沉桩施工，要求施工船动作灵活，满足承台类群桩施工；能够抵抗较大风浪，具有比常规的打桩船作业时间更长的优势。（2）投入的打桩锤考虑到本工程钢管桩桩长较长，为确保钢管桩能顺利打入预定的深度并满足施工效率要求，拟选用目前打击能量最大的D-200型德国制造筒式柴油打桩锤进行施打或者选用BSPCG370型液压打桩锤。BSP液压锤作业清洁，无废气排放。由英国生产的BSPCG370打桩锤与替打连接在一起，不需再另外加工替打，锤垫也是英国配套生产的高分子材料。BSPCG370液压锤主要技术性能表型号最大能量(kNm)冲程(mm)总长度(m)最大冲程时冲击次数(ft/min)冲击频率(次min)基本重量(kg)基本长度(nun)工作压力(bar)工作流量(Lmin)BSPCG37037020015008.37532100346506930250650D200柴油打桩锤主要技术性能表型号最大能量(Nm)爆炸力(KN)最大冲程时冲击次数(次min)冲击频率(次min)柴油锤质量(kg)D20068200054003236-5253680(3)投入的舲拌和船计划投入150m3h的硅拌和船拌制舲，通过船用HG40型舲输送布料机泵送混凝土入模。(4)投入的多功能驳船：临时夹桩、钢平台的安装、拆除计划投入200Ot方驳+20Ot起重船进行作业。2、施打钢管桩打桩船驻位
