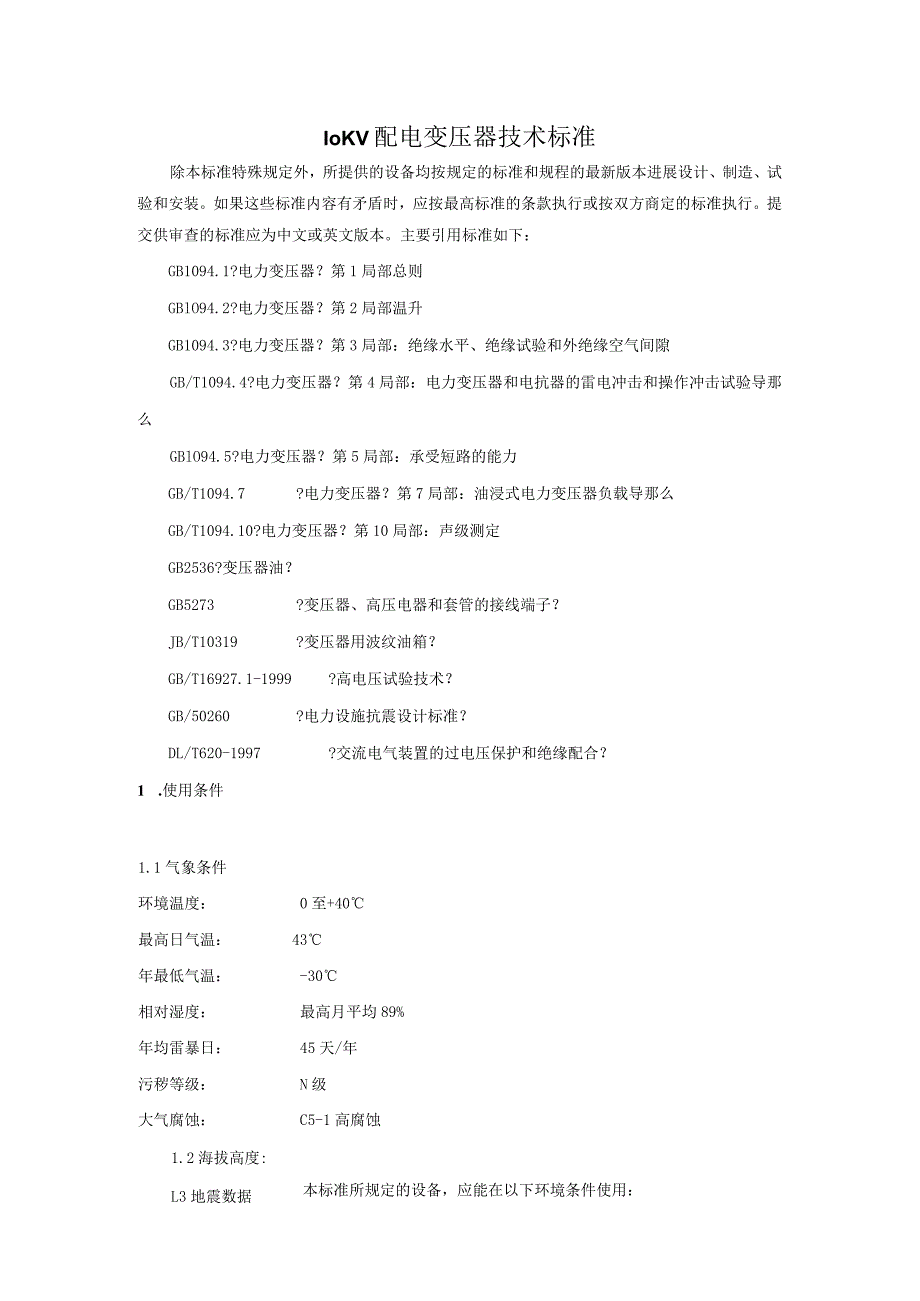

1、IoKV配电变压器技术标准除本标准特殊规定外，所提供的设备均按规定的标准和规程的最新版本进展设计、制造、试验和安装。如果这些标准内容有矛盾时，应按最高标准的条款执行或按双方商定的标准执行。提交供审查的标准应为中文或英文版本。主要引用标准如下：GB1094.1?电力变压器？第1局部总则GBlO94.2?电力变压器？第2局部温升GB1094.3?电力变压器？第3局部：绝缘水平、绝缘试验和外绝缘空气间隙GB/T1094.4?电力变压器？第4局部：电力变压器和电抗器的雷电冲击和操作冲击试验导那么GBlO94.5?电力变压器？第5局部：承受短路的能力GB/T1094.7?电力变压器？第7局部：油浸式电力
2、变压器负载导那么GB/T1094.10?电力变压器？第10局部：声级测定GB2536?变压器油？GB5273?变压器、高压电器和套管的接线端子？JB/T10319?变压器用波纹油箱？GB/T16927.1-1999?高电压试验技术？GB/50260?电力设施抗震设计标准？DL/T620-1997?交流电气装置的过电压保护和绝缘配合？1 .使用条件1.2海拔高度:L3地震数据本标准所规定的设备，应能在以下环境条件使用：1.1气象条件环境温度：0至+40最高日气温：43年最低气温：-30相对湿度：最高月平均89%年均雷暴日：45天/年污秽等级：N级大气腐蚀：C5-1高腐蚀1000m抗震设防烈度8度

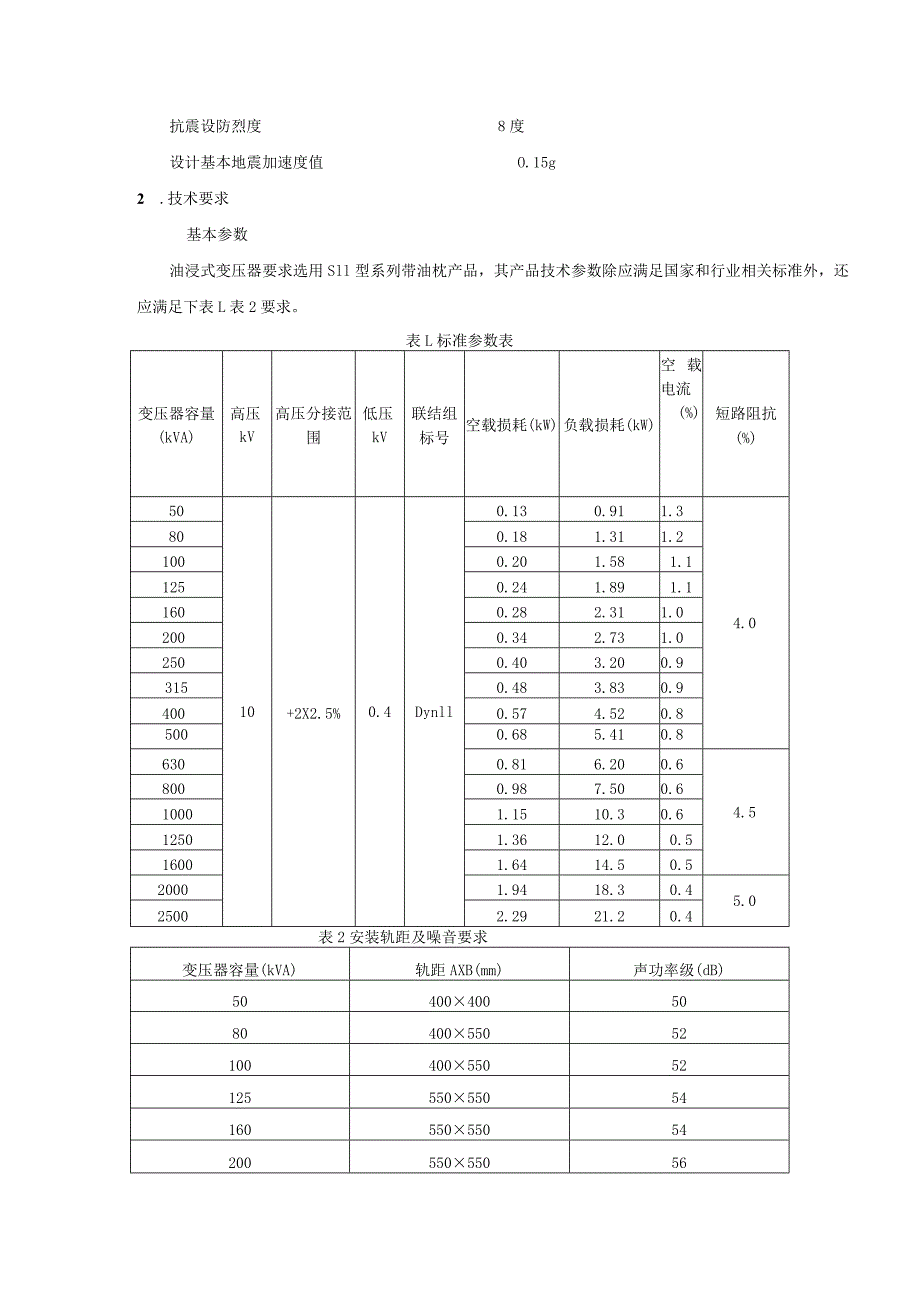

3、设计基本地震加速度值O.15g2 .技术要求基本参数油浸式变压器要求选用Sll型系列带油枕产品，其产品技术参数除应满足国家和行业相关标准外，还应满足下表L表2要求。表L标准参数表变压器容量(kVA)高压kV高压分接范围低压kV联结组标号空载损耗(kW)负载损耗(kW)空载电流(%)短路阻抗(%)5010+2X2.5%0.4Dynll0.130.911.34.0800.181.311.21000.201.581.11250.241.891.11600.282.311.02000.342.731.02500.403.200.93150.483.830.94000.574.520.85000.685
4、.410.86300.816.200.64.58000.987.500.610001.1510.30.612501.3612.00.516001.6414.50.520001.9418.30.45.025002.2921.20.4表2安装轨距及噪音要求变压器容量(kVA)轨距AXB(mm)声功率级(dB)504004005080400550521004005505212555055054160550550542005505505625055055056315550550584005505505850066066060630660660608006606606210008208206212506
5、60660651600820820652000820107065250010701070653 .设计与构造要求3. 1一般要求4. 1.1变压器的联结组标号三相配电变压器的联结组标号选用Dynllo5. 1.2绝缘(1)绝缘等级：油浸变压器为A级。(2)绝缘水平：绕组采用全绝缘(3)变压器的每一绕组及中性点端子的绝缘水平和试验电压见表3.表3变压器的绕组的绝缘水平和试验电压绕组电压等级kV额定短时工频耐受电压(有效值)kV额定雷电冲击耐受电压(峰值)kV设备的最高电压Um(kV)有效值全波截波10357585120.45一一注：雷电截波冲击耐受电压试验仅在有要求时进展。6. 1.3接线端子变
6、压器一次和二次引线的接线端子，应用铜材制成，其接触外表应干净，不得有裂纹、明显伤痕、毛刺，腐蚀斑痕缺陷及其他影响电接触和机械强度的缺陷，且应有防松措施。其余应符合GB5273的规定。固定与变压器及外壳上的铭牌应采用不锈钢材料制作，耐腐蚀，并应固定在明显可见位置，铭牌上所标志的工程内容应清晰且安装结实。在铭牌上必须标志的工程应符合GBlo94.1的规定。3.2油浸式配电变压器技术要求3. 2.1温升限值(1)变压器在连续额定容量稳态下(环境温度最高为40C)的温升限值如下顶层油温升限值(温度计法测量)：油不与大气直接接触的变压器：60K油与大气直接接触的变压器：55K线圈温升限值(电阻法测量)：
7、65K铁心外表温升限值(温度计法测量)：80K油箱及构造外表温升限值(温度计法测量)：80K(2)铁心、绕组外部的电气连接线或油箱中的构造件不超过80K,并保证不使其相邻的部件受到热损坏或使油过度老化。(3)升限值不允许有正偏差。4. 2.2损耗空载损耗：按表1要求。负载损耗：按表1要求。5. 2.3空载电流按表1要求。6. 2.4允许偏差(1)损耗偏差空载损耗偏差：允许偏差应在15%以内。负载损耗偏差：允许偏差应在15%以内。总损耗偏差：允许偏差应在I(M以内。(2)短路阻抗偏差：按表1要求。(3)空载电流偏差：按表1要求。3.2.5 负载能力超过负载能力30%时，3小时内不超过温升标准。3
8、.2.6 中性点引出线及端子应具有与相线及端子一样的通流能力。3.2.7 噪声水平按表2要求。3.2.8 2.8变压器承受短路的能力(1)变压器承受短路的耐热能力变压器在任一分接下，应能持续承受0.5s时间的外部短路耐热能力的电流，并且其绕组温度应不超过250(铜)。(2)变压器承受短路的动稳定能力变压器在任一分接下,应能承受国家标准GB1094.5所规定的短路试验电流值而不损坏。3.3构造要求3.3.1铁心配电变压器应选用优质宝武集团冷轧硅钢片，投标时注明所选用硅钢牌号及厂家，整个铁心组件均衡严紧，铁心用整片硅钢片制作，不能用拼接形式，不应由于运输和运行中的振动而松动。3.3.2绕组(1)高
9、压绕组应采用优质(无氧)纯铜导线，高压线圈采用漆包铜导线绕制而成，层间绝缘采用菱格上胶绝缘纸。(2)绕组应能承受短路、过载和过电压而不发生局部过热，绕组和引线应绑扎得足够结实，防止由于运输、振动和运行中短路时，产生相对位移。应消除绕组中的电场集中现象。3.3.3油箱(1)变压器油箱及储油柜应进展强度(正压)试验，历经5min应无损伤、无渗漏及不得出现不允许的永久变形，其试验压力如下：一般构造油箱的试验压力为60kPa;变压器须进展密封试验，历经12h应无渗漏和损伤，其试验压力如下：一般构造油箱应承受40kPa的压力；(2)变压器不带滚轮，但油管及其它设施应高于本体底板。(3)变压器应在油箱下部
10、壁上装有密封取油样阀。(4)安装在户内变压器油箱底部应按国家标准规定装有排油装置。(5)变压器铁心和金属构造零件应通过油箱可靠接地。接地处应有明显的接地符号或“接地”字样。3.3.4套管(1)套管的类型：户外防污伞型纯瓷套管(2)套管的额定电压：应与变压器的额定电压相适应(3)套管的额定电流：应与变压器的最大负载能力相一致(4)套管的试验电压：套管在干、湿条件下应能承受表4规定的试验电压。表4套管在干、湿条件下应能承受试验电压额定电压kV额定短时工频耐受电压(有效值)kV额定雷电冲击耐受电压(峰值)kV内绝缘外绝缘全波截波1037307585注：雷电截波冲击耐受电压试验仅在有要求时进展。(5)
11、套管接线端子连接处，在空气中对空气的温升不大于55K,在油中对油的温升不大于15K；(6)套管的安装位置和相互位置距离应便于接线，而且其带电局部之空气间隙，应能满足GB1094.3的要求。*3.3.5变压器油选用25号变压器油，除抗氧化剂外，不得加任何添加剂，选用克拉玛依品牌产品。3. 3.6密封垫采用抗老化、抗龟裂、抗紫外线制品，所有密封面应密封良好，并有对密封垫防氧化老化措施，以延长使用寿命。要求变压器阀门关闭时不出现渗油现象。4. 3.7油保护装置(1)油变应装有储油柜，其构造应便于清理内部。储油柜的一端应装有油位计，其容积应保证在最高环境温度与允许负载状态下油不溢出，在最低环境温度与变
12、压器未投入运行时，装在储油柜一端的油位计应有油可见。(2)储油柜应有注油、放油和排污油装置，并应装设带有油封的吸湿器，(3)变压器的储油柜应采取防油老化措施，以确保变压器油不与空气相接触。3.3.8安全保护装置(1)气体继电器 容量500kVA及以上的配变应有气体继电器。 配变安装的气体继电器，其接点容量不小于66VA(交流220V或IlOV),直流有感负载时，不小于15W。气体继电器的安装位置及其构造应能观察到分解出气体的数量和颜色,而且应便于取气。 积聚在气体继电器内的气体数量到达25030OnlL或油速在整定范围内时，应分别接通相应的接点。(2)压力保护装置 容量80OkVA及以上的配变
13、应有压力保护装置。变压器应装有压力释放器，应可靠动作。(3)油温测量装置变压器应有供温度计用的管座。管座应设在油箱的顶部，并伸入油内12OnIm10mm。变压器须装设户外测温装置，其接点容量在交流22V时，不低于50VA,直流有感负载时，不低于15Wo测温装置的安装位置应便于观察，且其准确度应符合相应标准，并要求具有上传功能。(4)冷却装置散热器的数量及冷却能力应能散去总损耗所产生的热量。3.3.9油漆和防锈要求变压器油箱内外及附件除有色金属和镀锌铁件外，所有金属件均应除锈喷漆，油漆具有自防污能力，应符合海洋性气候要求，并采取措施防止运输和吊装中漆层剥落与变质。4.试验变压器应按照GBK)94
