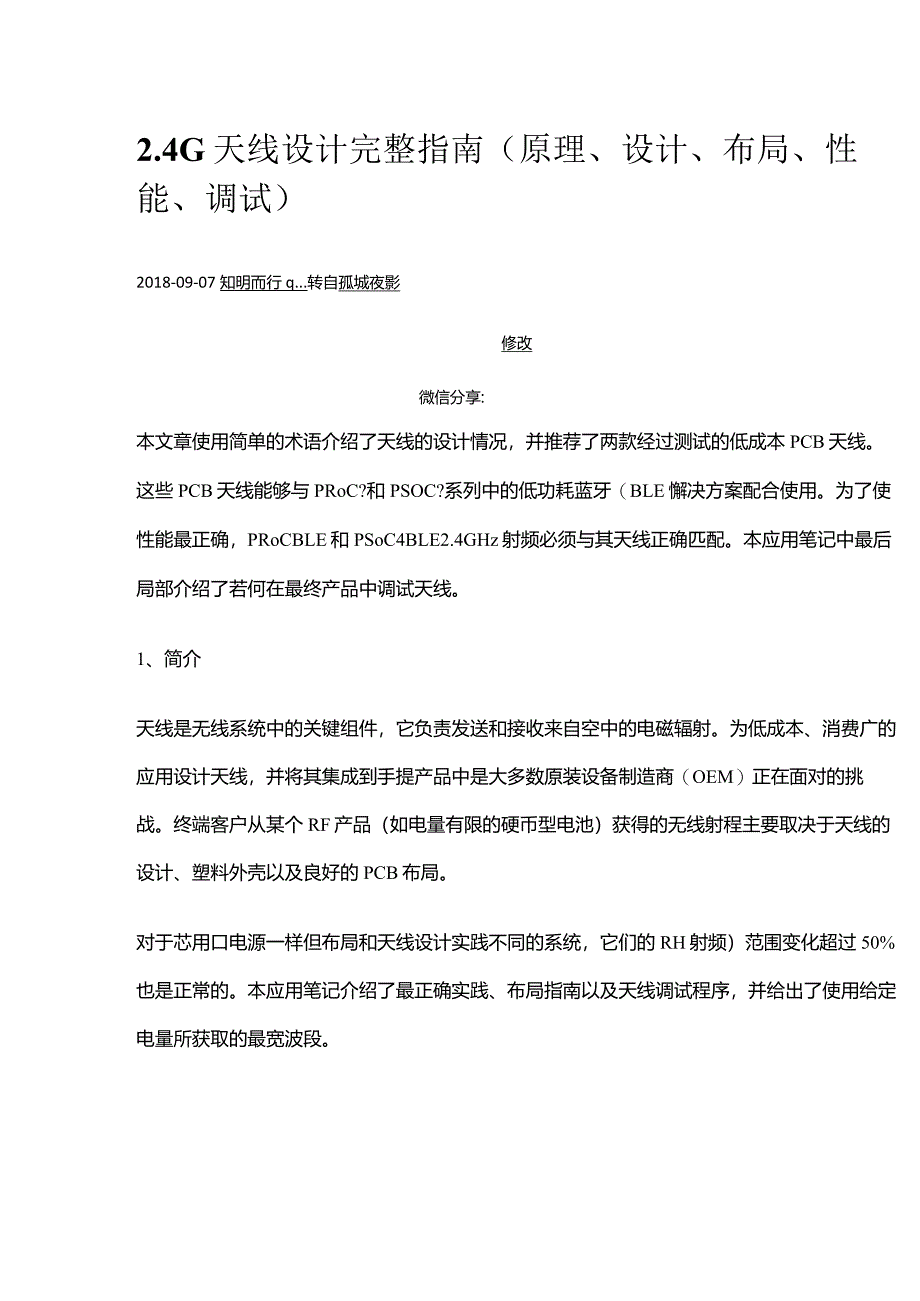

1、2.4G天线设计完整指南（原理、设计、布局、性能、调试）2018-09-07知明而行q.转自孤城夜影修改微信分享:本文章使用简单的术语介绍了天线的设计情况，并推荐了两款经过测试的低成本PCB天线。这些PCB天线能够与PRoC?和PSOC?系列中的低功耗蓝牙（BLE懈决方案配合使用。为了使性能最正确，PRoCBLE和PSoC4BLE2.4GHz射频必须与其天线正确匹配。本应用笔记中最后局部介绍了若何在最终产品中调试天线。1、简介天线是无线系统中的关键组件，它负责发送和接收来自空中的电磁辐射。为低成本、消费广的应用设计天线，并将其集成到手提产品中是大多数原装设备制造商（OEM）正在面对的挑战。终端

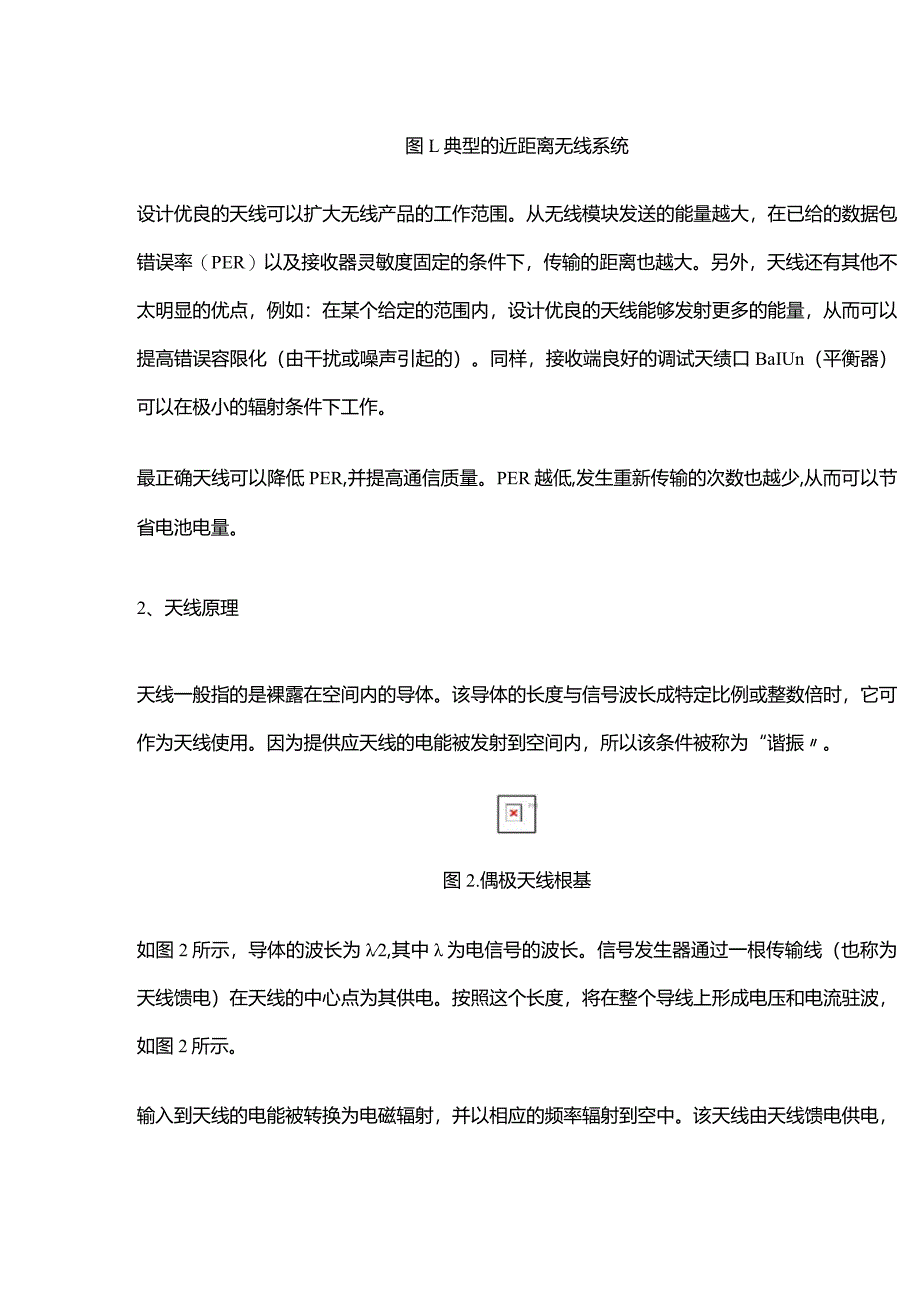

2、客户从某个RF产品（如电量有限的硬币型电池）获得的无线射程主要取决于天线的设计、塑料外壳以及良好的PCB布局。对于芯用口电源一样但布局和天线设计实践不同的系统，它们的RH射频）范围变化超过50%也是正常的。本应用笔记介绍了最正确实践、布局指南以及天线调试程序，并给出了使用给定电量所获取的最宽波段。图L典型的近距离无线系统设计优良的天线可以扩大无线产品的工作范围。从无线模块发送的能量越大，在已给的数据包错误率（PER）以及接收器灵敏度固定的条件下，传输的距离也越大。另外，天线还有其他不太明显的优点，例如：在某个给定的范围内，设计优良的天线能够发射更多的能量，从而可以提高错误容限化（由干扰或噪声引
3、起的）。同样，接收端良好的调试天绩口BaIUn（平衡器）可以在极小的辐射条件下工作。最正确天线可以降低PER,并提高通信质量。PER越低,发生重新传输的次数也越少,从而可以节省电池电量。2、天线原理天线一般指的是裸露在空间内的导体。该导体的长度与信号波长成特定比例或整数倍时，它可作为天线使用。因为提供应天线的电能被发射到空间内，所以该条件被称为“谐振。图2.偶极天线根基如图2所示，导体的波长为2,其中为电信号的波长。信号发生器通过一根传输线（也称为天线馈电）在天线的中心点为其供电。按照这个长度，将在整个导线上形成电压和电流驻波，如图2所示。输入到天线的电能被转换为电磁辐射，并以相应的频率辐射到

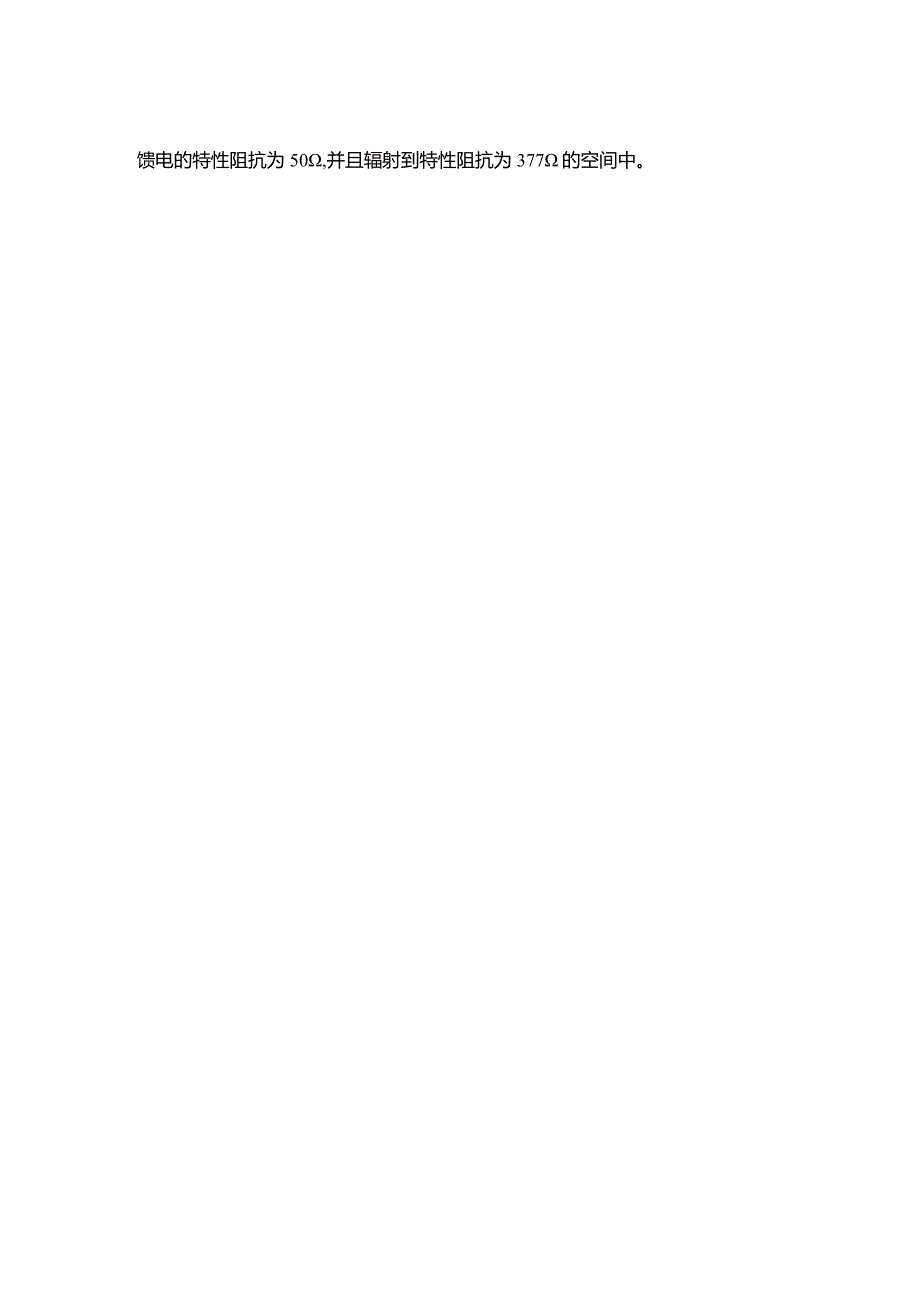

4、空中。该天线由天线馈电供电，馈电的特性阻抗为50,并且辐射到特性阻抗为377的空间中。因此，对于天线的几何形状，有两个非常重要的事项需要注意:1 .天线长度2 .天线馈电长度为2的天线（如图2所示）被称为偶极天线。但在印刷电路板中,大多作为天线使用的导体长度仅为4,但仍具有一样的性能。请参见图3通过在导体下方一定距离的位置上放置接地层，可以创立与导体长度一样的镜像34）。被组合在一起时，这些引脚作为偶极天线使用。这种天线被称为四分之一波长（4）天线。PCB上几乎所有的天线都按铜制接地层上四分之一波长的尺寸实现。请注意，该信号现在是单端馈电，同时接地层作为返回路径使用。图3.四分之一波长天线对于
5、大多数PCB中使用的四分之一波长天线，需要特别注意：1 .天线长度2 .天线馈电3 .接地层和回流路径的形状和尺寸如前局部所述，在自由空间中裸露的波长为4的所有导体被放在一个接地层上，并为其提供适宜的电压，那么该导体可以作为一个天线使用。根据不同的波长，天线可能与汽车的FM天线一样长，也可能与信号浮标上的走线一样短。对于2.4GHz的应用，大局部PCB天线都属于下面的类型：1 .导线天线：这是在PCB上延长到自由空间中的一段导线，它的长度为4,并被放置在接地层上。这种天线是由50阻抗的传输线供电的。通常，该导线天线提供的性能和辐射范围最好。该导线可以是直线、螺旋或是回路的。它是一个三维(3D)
6、的构造，其中天线高出PCB4-5mm,并伸出到空间内。图4.导线天线2 .PCB天线：它是PCB上的一根PCB走线，并且可以将其画成直线形走线、反转的F形走线、蛇形或圆形走线等。在一个PCB天线中，与导线天线不同的是，该天线没有被露到外部空间内,而是在同一个PCB层上以二维(2D)构造形式存在;请参见图5当裸露到空间外的3D天线被放置到PCB层上作为2D的PCB走线时,必须遵循一定的指南。一般情况下，与导线天线相比，它需要的PCB空间更大，效率也低，但成本低，并且可以给BLE应用提供可接收的无线距离。回图5.PCB天线3 .芯片天线：这是一种带有导体的天线，天线和导体都被组装在小型的IC封装中
7、。当天线被封装在很小的尺寸内时，它会变得很有优势。天线USB的纳米收发器等应用会使用这种天线，当PCB上没有足够的空间来布局PCB天线时。有关芯片天线的信息，请参见以以下图。想要了解各种天线的尺寸比照，请参见表4。图6.芯片天线4、天线选择天线的选择取决于其应用、可用电路板的尺寸、成本、辐射范围以及方向性等因素。蓝牙彳氐功耗(BLE)应用(比方无线鼠标)只需要10英寸的辐射范围和几kbps的数据速率。然而，对于采用语音识别的遥控应用,那么需要一个室内设置天线,该天线的辐射范围大概为10-15英寸,并且其数据速率为64kbpso对于无线音频应用,需要分集天线。分集天线是指：将两根天线放置在同一个
8、PCB上，这样可以保证最少有一根天线始终能够接收某些辐射，而另一根天线那么可能会因反射和多路径衰弱而被遮住。在传输实时音频数据并需要较高的吞吐量而不会丧失数据包的情况下，需要用到分集天线。也可以将它用在信标应用中，进展室内定位。下面局部提供了天线性能的某些关键参数。回波损耗：天线的回波损耗表示天线若何与阻抗为50。的传输线(TL)实现匹配，将其显示为图7中的信号馈送。通常，这个TL的阻抗值为50,但也可以是其他数值。对于工业标准，商业天线和它的测试设备的电阻为50,因此建议您最好使用该值。回波损耗指出：由于不匹配，天线反射的入射功率大小(公式Do一个理想的天线会发射全部功率,不会产生任何反射。
9、公式1ReturnLoss(dB)=10log(PincidentZPreflect)如果该回波损耗是无限的，那么认为天线与TL完全匹配,如图7所示。Sll是回波损耗的倒数，其单位为dBo根据经历估计，如果回波损耗NlOdB(既Sll-10dB),便足够大。表1显示了天线的回波损耗(dB)与反射功率()。回波损耗为IOdB时，表示90%的入射功率被传给天线以进展发射。回图7.回波损耗回表1.天线的回波损耗及反射功率带宽：是指天线的频率响应。它表示在采用的整个频带上，即在BLE应用的2.40GHz至2.48GHz的范围内，该天线与50的传输线若何相互匹配。图8.带宽如图8所示在2.33GHZ至2
10、.55GHZ的带宽上,回波损耗大于IOdB。因此采用的带宽为2(X)MHz左右。辐射效率：指的是非反射功耗中的一局部(请参见图7)被消耗为天线中的热量。产生热量是由于FR4基板中的介电损耗以及铜线中的导体损耗造成的。该信息作为辐射效率。辐射效率为100%时，全部非反射的功耗都被发射到空间内。对于小型的PCB外形因素，热耗最小。辐射图型：该图型表示辐射的方向性，即表示在哪个方向上的辐射更大，哪个方向上的辐射更小。这有助于在应用中准确地确定天线的方向。无方向性天线可以按与轴线相垂直的平面上所有方向进展等效发射。但大多数天线都达不到这个理想的性能。欲了解详细说明,请参看图9中所示的PCB天线的辐射图
11、。每个数据点都代表RF场强，可以通过接收器中用于接收信号强度的指示器(RSSl)进展测量。正如所料的情况，获得的轮廓图像并不是圆形的，因为该天线不是各向同性的。图9.辐射方向图增益：增益提供了所采用方向的辐射与各向同性天线很U可从所有方向进展发射)进展比照的信息。增益单位为dBi,即表示在与一个理想的无方向性天线进展比照时辐射的场强。6、赛普拉斯PRoC/PSoCBLE的天线设计BLE的一个受限因素便是需要在一个紧凑的空间中集成天线,并且最多只能使用两个外部组件进展调整。调试过程需要确保在某个频带内进展传输时应尽可能保持传入天线的能量。这便意味着,所需带段中的回波损耗要大于10dB.当天线的输
12、入阻抗为50,并且芯片输出阻抗为50时，天线收到的能量最大。天线作为接收端时，也要满足上述条件。对于天线来说,它的调整过程能够确保天线的阻抗等于50对于芯片来说，BaIUn（平衡器）调整过程可保证电阻接近50oPRoC/PSoCBLE器件中集成平衡器的阻抗并不等于50,所以可能需要通过两个组件对其进展调整。对于射频范围较小的低数据速率应用，赛普拉斯所推荐的PCB天线不需要通过任何组件来调整天线。对于高数据速率的应用（如通过遥控器的声音识别应用），建议至少需要使用四个组件进展匹配网络。其中两个用于平衡器调整，其余两个用于天线调整。可使用其中两个进展调整过程，剩下的两个保持待用状态。此外，赛普拉斯
13、PRoC/PSoC还提供了不同的应用，如室内定位、智能家居、智能电器以及传感器集线器。这些应用可能不受空间的限制，因此，可以针对射频范围和射频方向图等因素为这些应用设计更好的天线。导线天线常适合非穿戴式但位置固定的应用。很多应用直接在其主PCB中嵌入了赛普拉斯的该类模块，用以实现无线连接。这些应用要求通过FCC的低成本小型模块。这时可以使用满足这些要求的芯片天线。虽然使用2.4GHz频段的应用很多，但大多数BLE应用仅使用了下面介绍的双PCB天线。赛普拉斯推荐使用两种专有的PCB天线、蛇形倒F天线(MlFA)和倒F形天线(IFA),它们是针对BLE应用而特性化和广泛模拟的天线。特别是MIFA,
14、可将它用于几乎所有的BLE应用中。赛普拉斯专有的PCB天线赛普拉斯推荐使用IFA和MIFA这两种PCB天线。BLE应用中的低速率和典型的辐射围范使这两种天线特别有用。这些天线既廉价又容易设计,这是因为它们是PCB的组成局部，并且能够在150至250MHz的频段范围内提供良好的性能。建议将MIFA天线使用在仅需极小的PCB空间的应用中，如无线鼠标、键盘、演示机等等。对于IFA天线，建议将其应用在要求天线一侧的尺寸远小于另一侧的尺寸的应用中，如心率监视器。大多数BLE应用中使用的是MIFA天线。下面各节将详细介绍每种天线的信息。蛇形倒F天线(MlFA)MIFA是一种普通的天线，被广泛地使用在各个人
