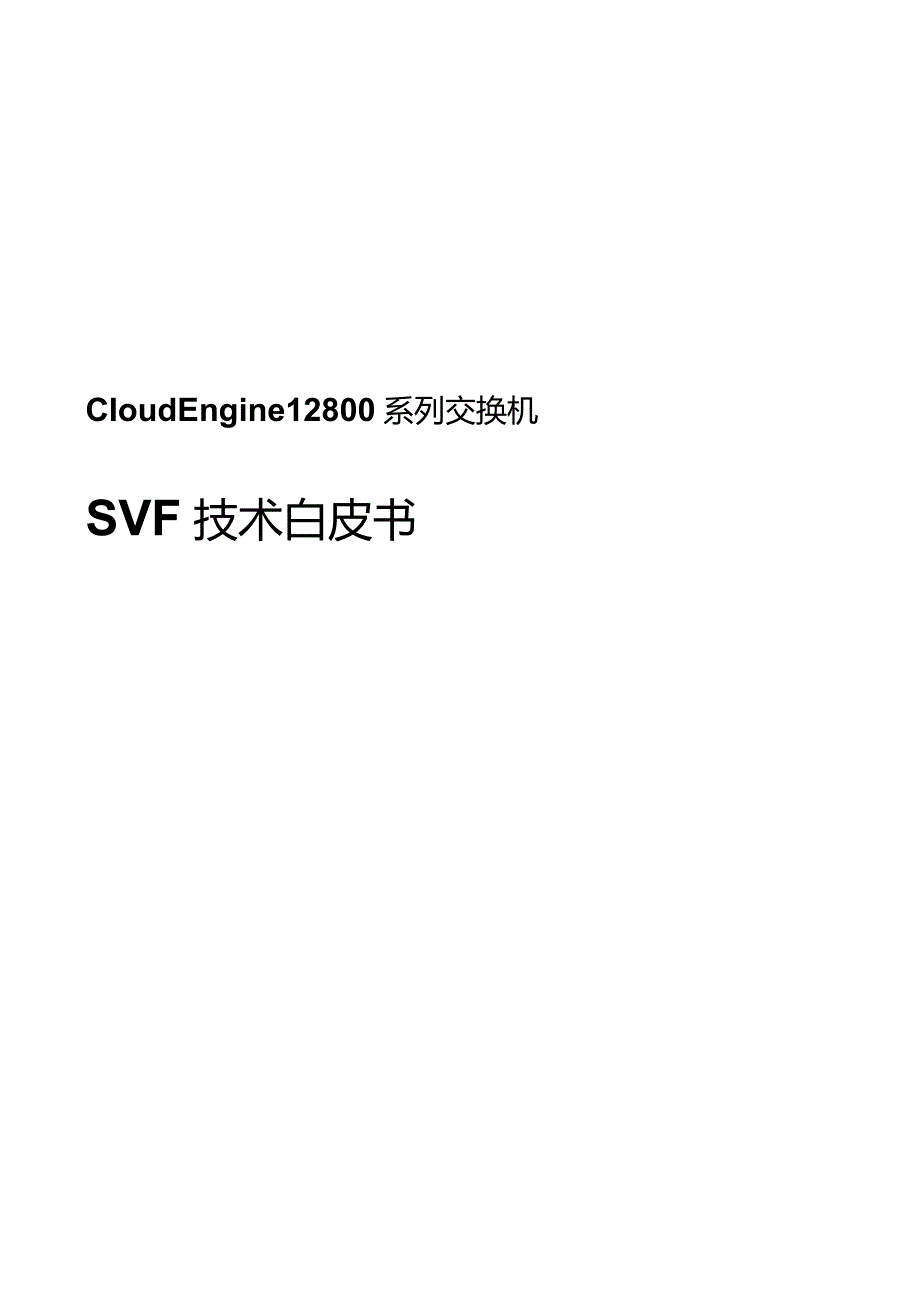

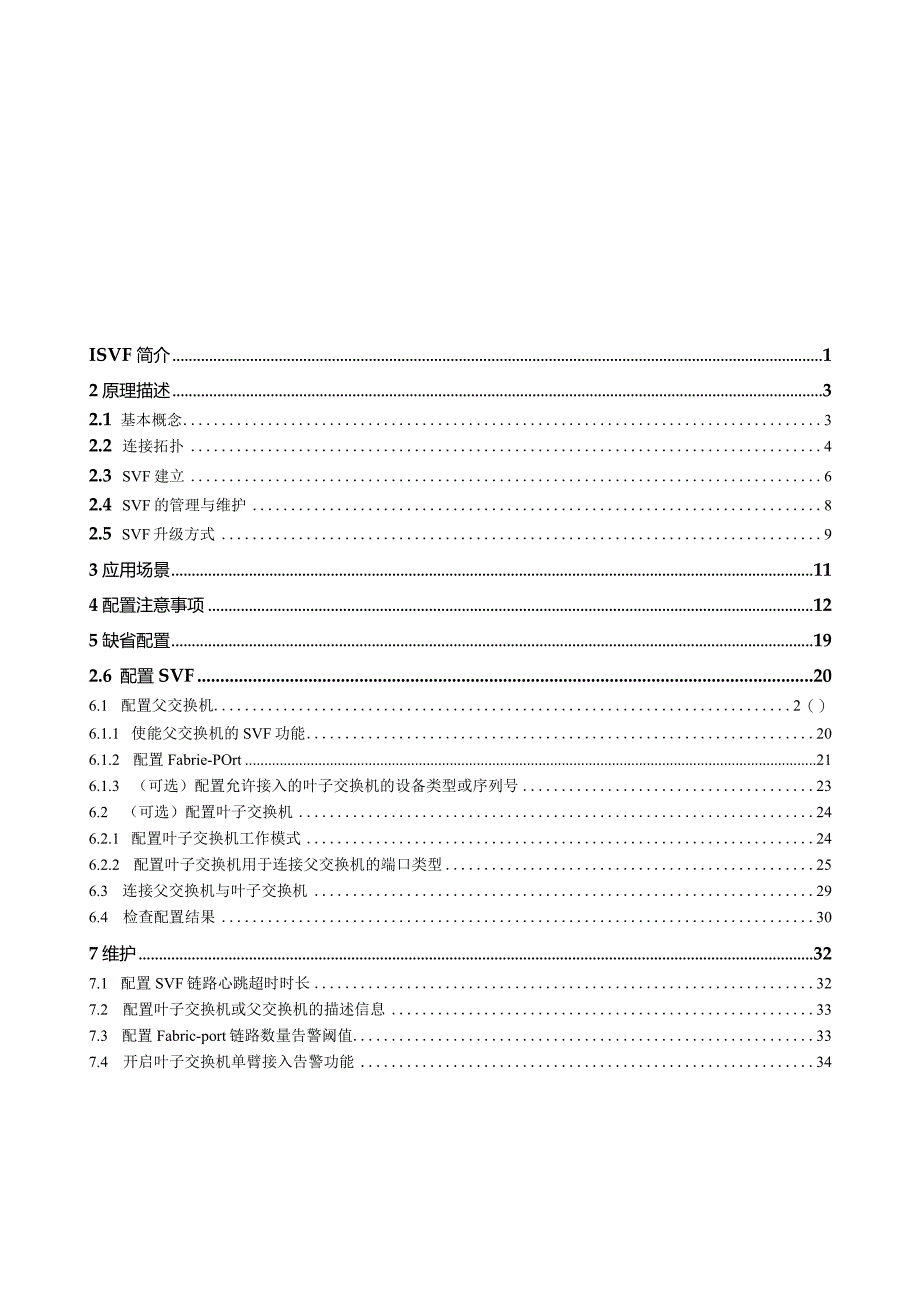

1、CIoudEngine12800系列交换机SVF技术白皮书ISVF简介12原理描述32.1 基本概念32.2 连接拓扑42.3 SVF建立62.4 SVF的管理与维护82.5 SVF升级方式93应用场景114配置注意事项125缺省配置192.6 配置SVF206.1 配置父交换机2（）6.1.1 使能父交换机的SVF功能206.1.2 配置Fabrie-POrt216.1.3 （可选）配置允许接入的叶子交换机的设备类型或序列号236.2 （可选）配置叶子交换机246.2.1 配置叶子交换机工作模式246.2.2 配置叶子交换机用于连接父交换机的端口类型256.3 连接父交换机与叶子交换机296

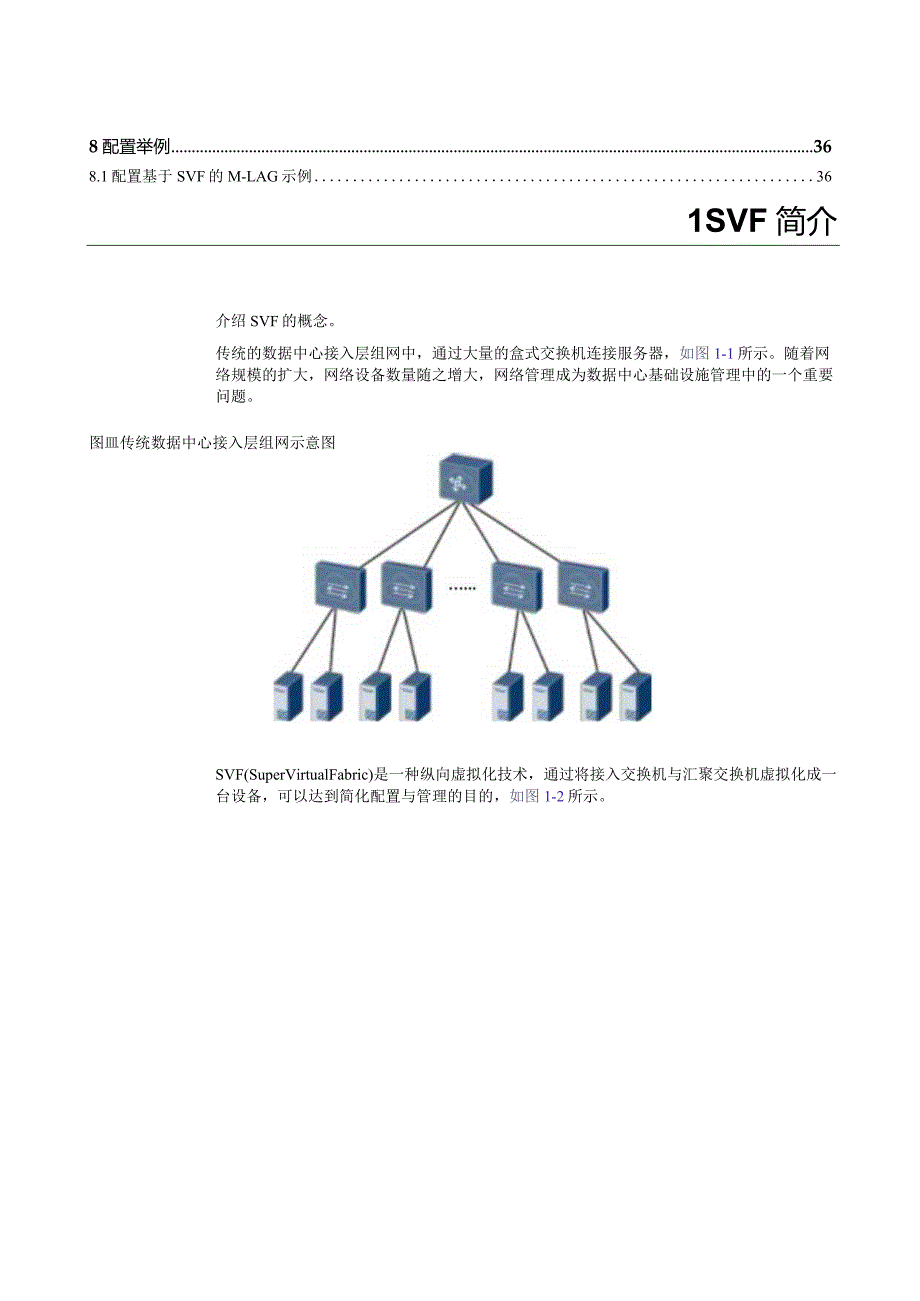

2、.4 检查配置结果307维护327.1 配置SVF链路心跳超时时长327.2 配置叶子交换机或父交换机的描述信息337.3 配置Fabric-port链路数量告警阈值337.4 开启叶子交换机单臂接入告警功能348配置举例368.1配置基于SVF的M-LAG示例361SVF简介介绍SVF的概念。传统的数据中心接入层组网中，通过大量的盒式交换机连接服务器，如图1-1所示。随着网络规模的扩大，网络设备数量随之增大，网络管理成为数据中心基础设施管理中的一个重要问题。图皿传统数据中心接入层组网示意图SVF(SuperVirtualFabric)是一种纵向虚拟化技术，通过将接入交换机与汇聚交换机虚拟化成
3、一台设备，可以达到简化配置与管理的目的，如图1-2所示。图1-2使用SVF技术的接入层组网示意图相对于传统接入层组网，SVF技术具有以下的优势： 降低组网成本。利用低成本的设备替换原接入层盒式设备，降低了组网的成本。 简化配置和管理。SVF系统将多台设备虚拟化成为一台设备，减少了管理节点，不需要部署复杂的破环协议，简化了配置和管理。 可扩展性高，部署灵活。当需要增加接入端口数量时，只需要增加低成本的盒式设备即可。同时，低成本的盒式设备可以就近服务器部署，部署更加灵活。2原理描述关于本章介绍SVF的基本原理。2.1 基本概念2.2 连接拓扑2.3 SVF建立2.4 SVF的管理与维护2.5 SV
4、F升级方式2.1基本概念图2-1SVF基本概念示意图父交换机IFabric-port/叶子交换机ID=I02叶子交换机ID=I01父交换机/叶子交换机在SVF系统中，设备可以分为以下角色：-父交换机：父交换机作为SVF中的管理角色，负责整个系统的控制和管理。-叶子交换机：叶子交换机为纵向扩展设备，作为远程设备接入父交换机，用于连接服务器。 叶子ID叶子ID,即叶子交换机的编号。SVF系统中使用叶子ID来标识和管理叶子交换机，每台叶子交换机的编号都是唯的。 Fabric-portFabrie-POrt是一个逻辑端口，用于连接父交换机和叶子交换机。一个FabriC-Port中可以加入一个或多个成员
5、端口。2.2 连接拓扑SVF支持的拓扑如图2-2所示，叶子交换机与父交换机之间通过Fabric-port中的成员端口连接。一台叶子交换机仅可以连接至一台父交换机，不可以同时连接至两台父交换机。CQ说明父交换机仅可以是单机设备，不可以是两台设备组建的堆叠系统。图22SVF连接拓扑为了保证上行流量的可靠性，服务器可以通过M-LAG双归连接至两个SVF的叶子交换机，每个叶子交换机分别连接至一个父交换机，如图23所示。更多关于M-LAG的介绍请参见CloudEngine12800系列交换机配置指南以太网交换配置中的“配置M-LAG”部分。图2-3M-LAG在SVF中的应用M-LAG在为服务器流量提供负
6、载分担的同时，也通过链路备份保证了高可靠性。如图24所示，当某一侧的链路或交换机故障时，服务器流量将切换至另一条链路。图24M-LAG故隙流量切换示意图2.3 SVF建立交换机的工作模式支持作为SVF叶子交换机的设备有以下工作模式： Stack模式，即普通交换机模式。以该模式启动的交换机拥有完整的系统软件及配置文件。 1.eaf模式，即叶子交换机模式，作为SVF系统的叶子交换机。以该模式启动的交换机只作为扩展的接口板接入父交换机，不具备配置和管理的功能，不存储任何配置。 AUto-negotiation模式，即自协商模式。交换机通过自协商来选择工作在SIaCk模式或Leaf模式。缺省情况下，交
7、换机通过与父交换机自协商来选择工作模式，如图2-5所示。交换机上电时，如果是空配置（没有启动配置文件），则发起SVF自协商，发送链路探测报文，尝试加入SVF；如果不是空配置，则以StaCk模式正常启动。交换机的工作模式可由用户手动进行设置。用户设置交换机的工作模式为SIaCk模式或Leaf模式后，交换机将固定以该模式启动，不再进行自协商。SVF建立过程图2-5交换机工作模式的协商流程更多关于ZTP的详细描述请参见Cl。UdEngine7800&6800&5800系列交换机配置指南-基础配置中“ZTP配置”部分。交换机以Leaf模式启动时，从父交换机上获得叶子ID、软件版本等信息。SVF建立过程
8、主要分为以下几步：1 .完成叶子ID的分配。叶子交换机连接至父交换机后，向父交换机发送协议报文。父交换机为叶子交换机分配叶子IDe2 .完成软件版本的同步。叶子交换机获取父交换机的软件版本信息。如果与父交换机的软件版本不一致，则叶子交换机将自动从父交换机下载系统软件，下载完成后以新版本重新启动并完成向父交换机的注册。叶子交换机同步的系统软件非完整的父交换机的系统软件，而是父交换机系统软件中的一个独立软件包。父交换机的系统软件中有两个不同功能用途的软件包，个用于自身的运行，一个用于同步给叶子交换机。3 .完成配置的下发。父交换机向叶子交换机下发配置信息。2.4 SVF的管理与维护接口编号规则在S
9、VF系统中，父交换机与叶子交换机的接口编号都使用四维形式，如表2-1所示。表2-1接口编号规则角色接口编号规则备注父交换机1/槽位号/子卡号/接口号说明T表示框号。父交换机使能SVF功能后接口会从三维转变为四维。叶子交换机叶子ID/1/子卡号/接口号说明“1”表示槽位号。叶子ID的取值范围是101254。SVF系统的登录SVF系统作为一台虚拟设备，由父交换机进行统一配置和管理。用户可以通过以下方式登录SVF系统： 通过父交换机的Console口、管理网口或其它三层接口登录。 通过任意一台叶子交换机的Console口或管理网口登录。当同时使用父交换机的管理网口与叶子交换机的管理网口登录时，父交换
10、机的管理网口优先。远程登录SVF时，需要使用父交换机的IP地址。配置与管理在SVF系统中，叶子交换机本身不具备配置和管理功能，所有的配置和管理都由父交换机执行。在父交换机上对叶子交换机进行配置后，配置信息保存在父交换机上，叶子交换机不存储任何配置。当叶子交换机重新启动或更换新的叶子交换机时，父交换机通过SVF链路下发配置至叶子交换机。同框式接口板类似，叶子交换机也可以即插即用。2.5 SVF升级方式SVF系统升级可以通过父交换机指定下次启动的系统软件后整机重启的方式，叶子交换机将自动同步父交换机的软件版本。为了尽量减少业务中断的时间，父交换机指定下次启动的系统软件并重启时，叶子交换机会预先从父
11、交换机上下载新的系统软件，下载完成后父交换机与叶子交换机一起重启。c说明不可以使用ISSU方式对SVF进行升级。SVF系统升级整机重启时间规格可参考表2-2o表2-2软件配置时间规格少量配置软件配置：少量VLAN配置。去使能STP功能。硬件配置：父交换机配置2块主控板，6块48*1OGE接口板，交换网板满配。16台CE6810EI叶子交换机。仅有少量的VLAN配置，去使能STPo1320秒典型配置软件配置：配置2048个VLANo设备一半端口加VLAN,并且Upo去使能STP功能。硬件配置：父交换机配置2块主控板，6块48*1OGE接口板，交换网板满配。16台CE6810EI叶子交换机。240
12、0秒说明以上整机重启时间规格仅作参考，实际重启时间与软件、硬件配置相关。在两个SVF之间配置了M-LAG的场景下，用户可以轮流对SVF进行升级，以保证业务流量不中断。如图2-6所示，可以先对SVFl进行升级，SVFl升级完成后再升级SVF23应用场景介绍SVF的典型应用场景。如图3-1所示，SVF系统中低成本的叶子交换机就近机架部署，用于服务器的连接，降低了组网的成本。作为管理角色的父交换机可以集中部署，管理更加简单，且使得网络布线更加合理。图3-1SVF在数据中心接入层的应用示意图4配置注意事项介绍配置SVF时的注意事项。软硬件要求支持组建SVF的设备的软件及硬件要求如表4-1和表4-2所示
13、。表4/SVF中的父交换机和叶子交换机组合软件版本父交换机型号叶子交换机型号备注V100R005C00CE12804CE12808CE12812CEI2816CE6850-48T4Q-EICE6810-48S4Q-EICE5810-48T4S-EICE5810-24T4S-EI一个SVF系统中的叶子交换机可以是不同系列、不同型号交换机的组合。例如CE6810-48S4Q-E1和CE5810-48T4S-EI可以在同一个SVF系统中。V100R005C10CE12804CE12808CE12812CE12816CE12804SCEI2808S CE6850-48T4Q-EI CE6810-48S
