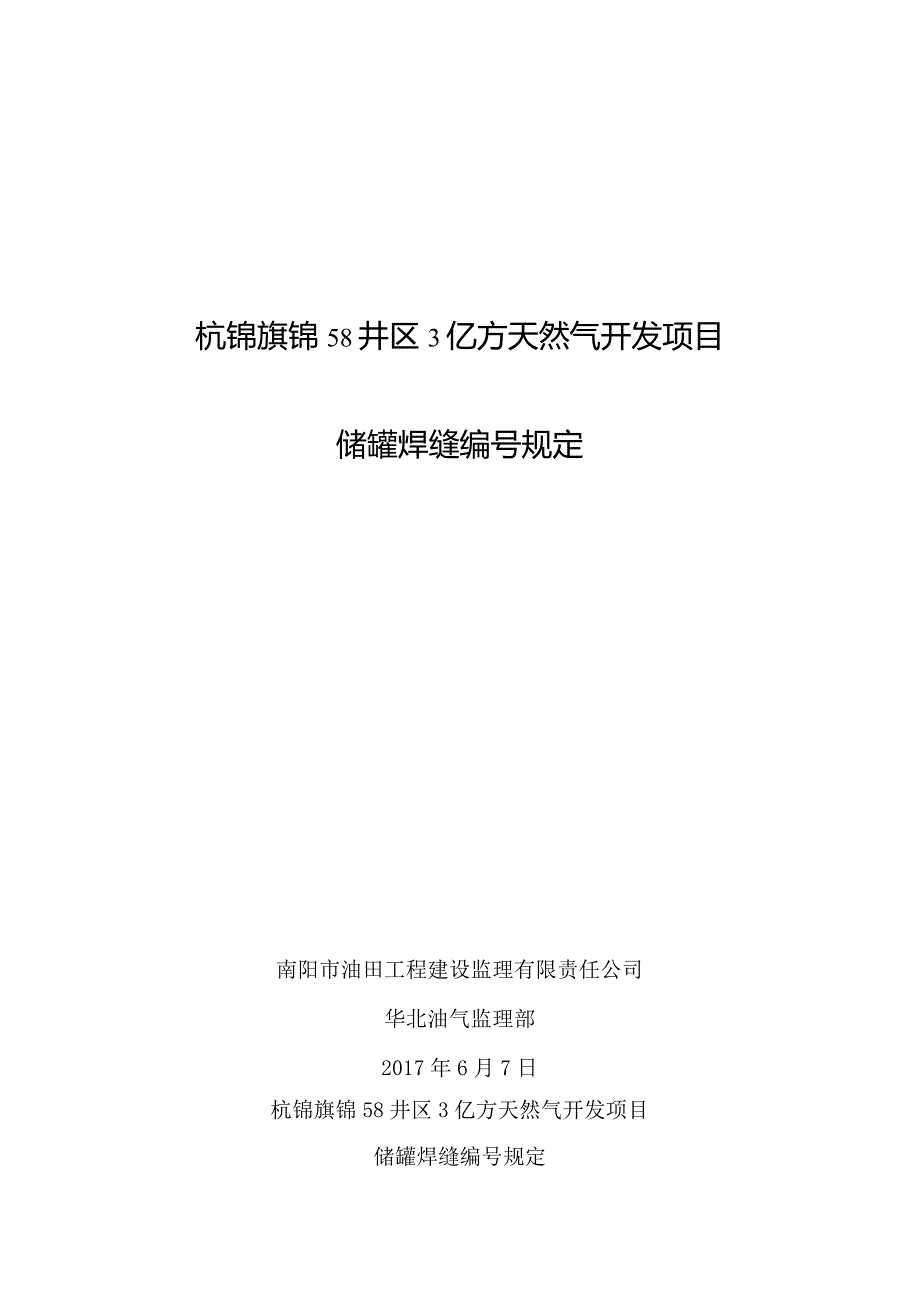

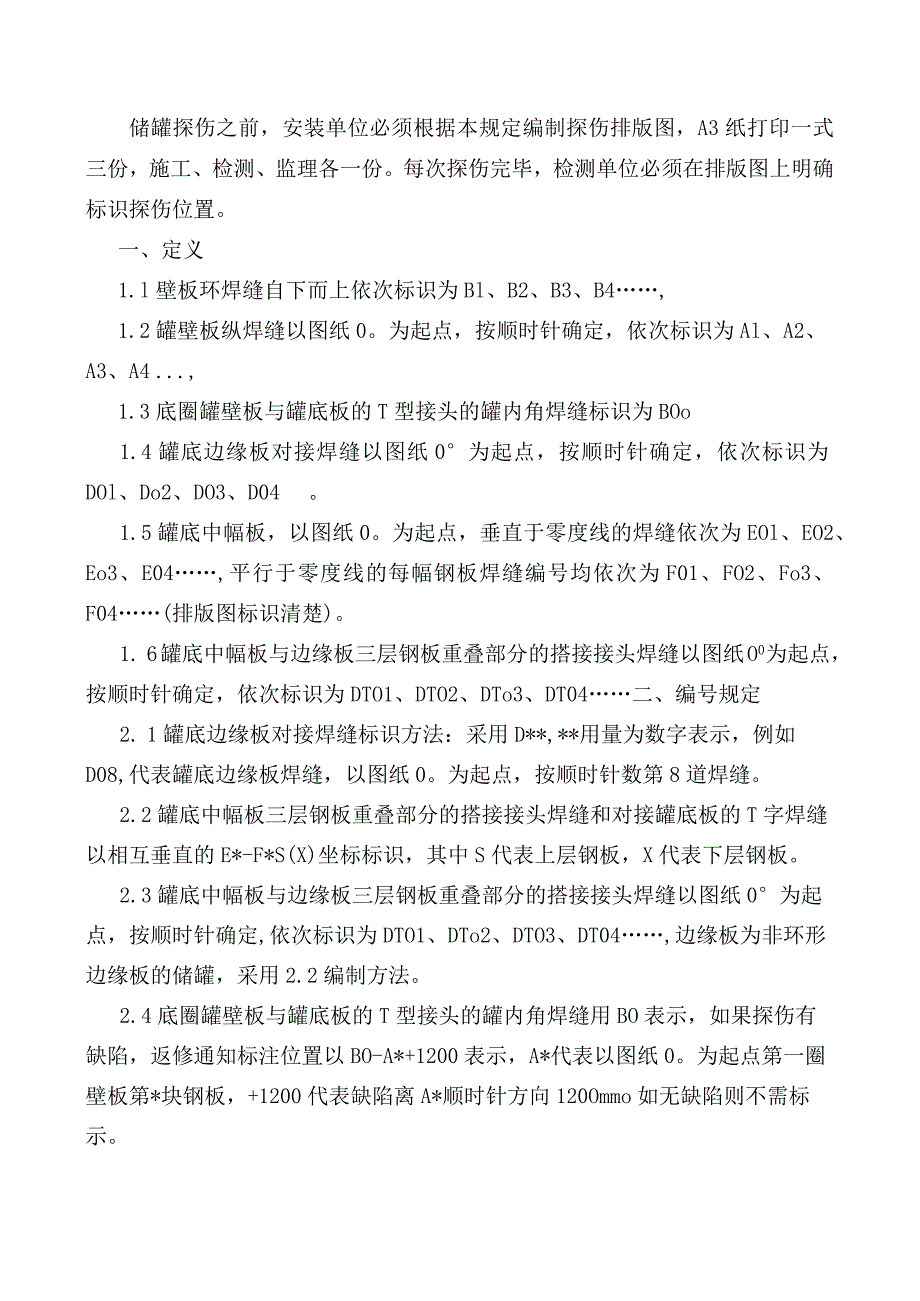

1、杭锦旗锦58井区3亿方天然气开发项目储罐焊缝编号规定南阳市油田工程建设监理有限责任公司华北油气监理部2017年6月7日杭锦旗锦58井区3亿方天然气开发项目储罐焊缝编号规定储罐探伤之前，安装单位必须根据本规定编制探伤排版图，A3纸打印一式三份，施工、检测、监理各一份。每次探伤完毕，检测单位必须在排版图上明确标识探伤位置。一、定义1.l壁板环焊缝自下而上依次标识为Bl、B2、B3、B4,1.2罐壁板纵焊缝以图纸0。为起点，按顺时针确定，依次标识为Al、A2、A3、A4,1.3底圈罐壁板与罐底板的T型接头的罐内角焊缝标识为BOo1.4罐底边缘板对接焊缝以图纸0为起点，按顺时针确定，依次标识为DOl、
2、Do2、DO3、D04。1.5罐底中幅板，以图纸0。为起点，垂直于零度线的焊缝依次为EOl、EO2、Eo3、E04,平行于零度线的每幅钢板焊缝编号均依次为F01、FO2、Fo3、F04(排版图标识清楚)。1. 6罐底中幅板与边缘板三层钢板重叠部分的搭接接头焊缝以图纸O0为起点，按顺时针确定，依次标识为DTO1、DTO2、DTo3、DT04二、编号规定2. 1罐底边缘板对接焊缝标识方法：采用D*,*用量为数字表示，例如D08,代表罐底边缘板焊缝，以图纸0。为起点，按顺时针数第8道焊缝。2.2罐底中幅板三层钢板重叠部分的搭接接头焊缝和对接罐底板的T字焊缝以相互垂直的E*-F*S(X)坐标标识，其中

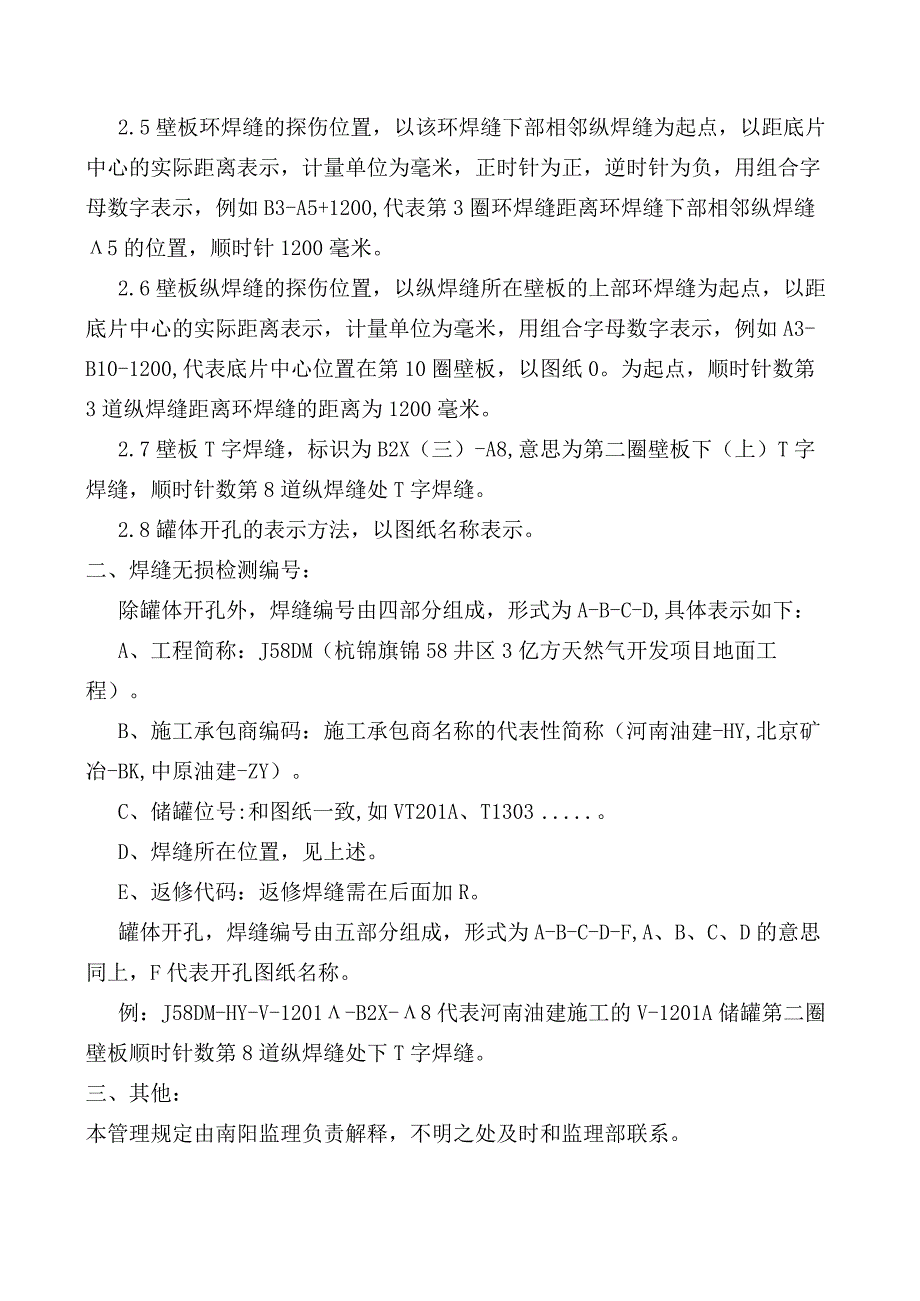

3、S代表上层钢板，X代表下层钢板。2.3罐底中幅板与边缘板三层钢板重叠部分的搭接接头焊缝以图纸0为起点，按顺时针确定,依次标识为DTO1、DTo2、DTO3、DT04,边缘板为非环形边缘板的储罐，采用2.2编制方法。2.4底圈罐壁板与罐底板的T型接头的罐内角焊缝用BO表示，如果探伤有缺陷，返修通知标注位置以BO-A*+1200表示，A*代表以图纸0。为起点第一圈壁板第*块钢板，+1200代表缺陷离A*顺时针方向120Ommo如无缺陷则不需标示。2.5壁板环焊缝的探伤位置，以该环焊缝下部相邻纵焊缝为起点，以距底片中心的实际距离表示，计量单位为毫米，正时针为正，逆时针为负，用组合字母数字表示，例如B
4、3-A5+1200,代表第3圈环焊缝距离环焊缝下部相邻纵焊缝5的位置，顺时针1200毫米。2.6壁板纵焊缝的探伤位置，以纵焊缝所在壁板的上部环焊缝为起点，以距底片中心的实际距离表示，计量单位为毫米，用组合字母数字表示，例如A3-B10-1200,代表底片中心位置在第10圈壁板，以图纸0。为起点，顺时针数第3道纵焊缝距离环焊缝的距离为1200毫米。2.7壁板T字焊缝，标识为B2X（三）-A8,意思为第二圈壁板下（上）T字焊缝，顺时针数第8道纵焊缝处T字焊缝。2.8罐体开孔的表示方法，以图纸名称表示。二、焊缝无损检测编号：除罐体开孔外，焊缝编号由四部分组成，形式为A-B-C-D,具体表示如下：A、
5、工程简称：J58DM（杭锦旗锦58井区3亿方天然气开发项目地面工程）。B、施工承包商编码：施工承包商名称的代表性简称（河南油建-HY,北京矿冶-BK,中原油建-ZY）。C、储罐位号:和图纸一致,如VT201A、T1303。D、焊缝所在位置，见上述。E、返修代码：返修焊缝需在后面加R。罐体开孔，焊缝编号由五部分组成，形式为A-B-C-D-F,A、B、C、D的意思同上，F代表开孔图纸名称。例：J58DM-HY-V-1201-B2X-8代表河南油建施工的V-1201A储罐第二圈壁板顺时针数第8道纵焊缝处下T字焊缝。三、其他：本管理规定由南阳监理负责解释，不明之处及时和监理部联系。附图:处（正时针）180141312U1O9876 54 32 1EEE EEE二一二一EEE EE EEE-Zi-DQ7D06DOlE1-F6X中幅板搭/对接接头DT09半空枚,三省杈三晏塔接头D08D13
