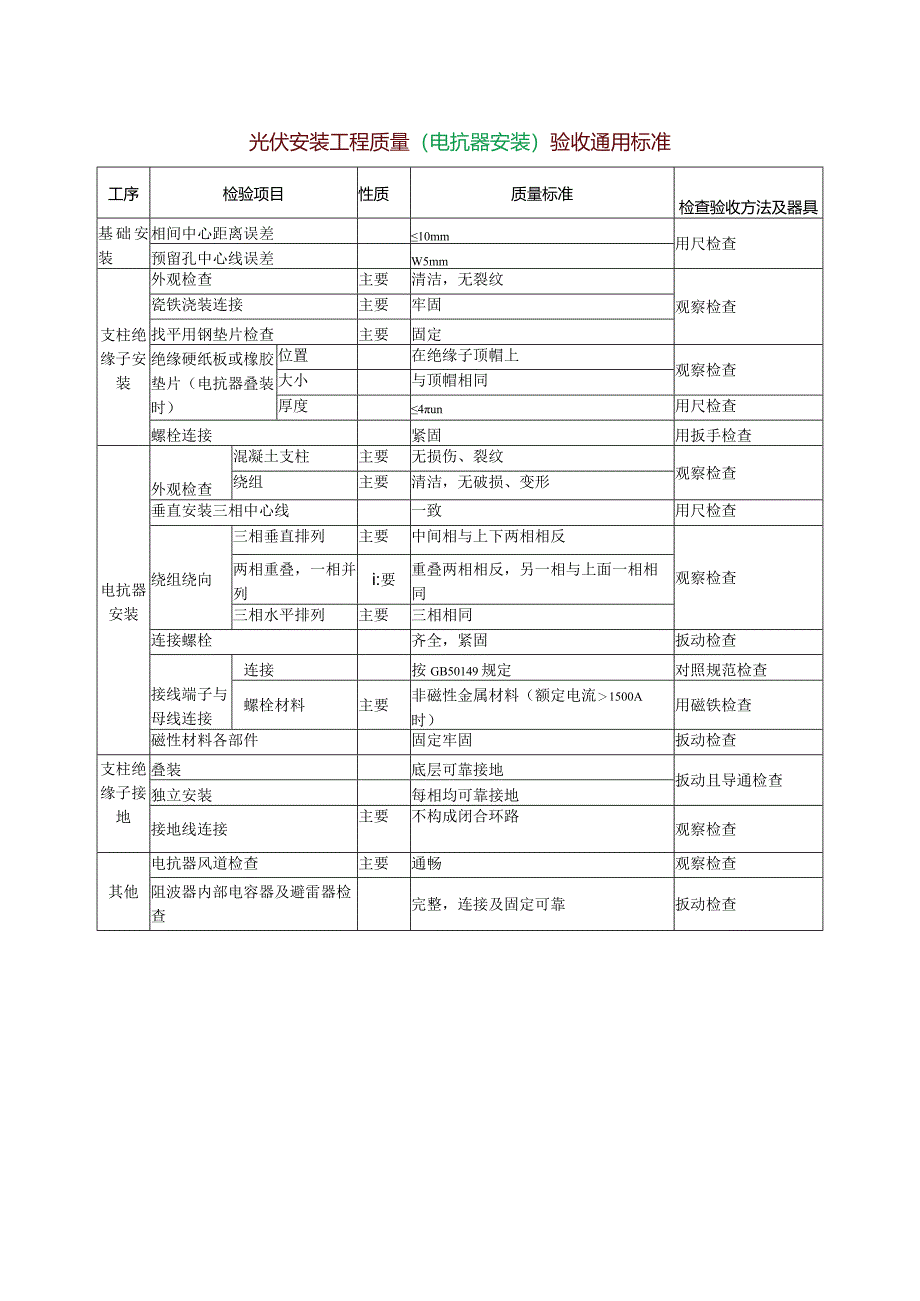

光伏安装工程质量（电抗器安装）验收通用标准工序检验项目性质质量标准检查验收方法及器具基础安装相间中心距离误差10mm用尺检查预留孔中心线误差W5mm支柱绝缘子安装外观检查主要清洁，无裂纹观察检查瓷铁浇装连接主要牢固找平用钢垫片检查主要固定绝缘硬纸板或橡胶垫片（电抗器叠装时）位置在绝缘子顶帽上观察检查大小与顶帽相同厚度4un用尺检查螺栓连接紧固用扳手检查电抗器安装外观检查混凝土支柱主要无损伤、裂纹观察检查绕组主要清洁，无破损、变形垂直安装三相中心线一致用尺检查绕组绕向三相垂直排列主要中间相与上下两相相反观察检查两相重叠，一相并列i:要重叠两相相反，另一相与上面一相相同三相水平排列主要三相相同连接螺栓齐全，紧固扳动检查接线端子与母线连接连接按GB50149规定对照规范检查螺栓材料主要非磁性金属材料（额定电流1500A时）用磁铁检查磁性材料各部件固定牢固扳动检查支柱绝缘子接地叠装底层可靠接地扳动且导通检查独立安装每相均可靠接地接地线连接主要不构成闭合环路观察检查其他电抗器风道检查主要通畅观察检查阻波器内部电容器及避雷器检查完整，连接及固定可靠扳动检查
