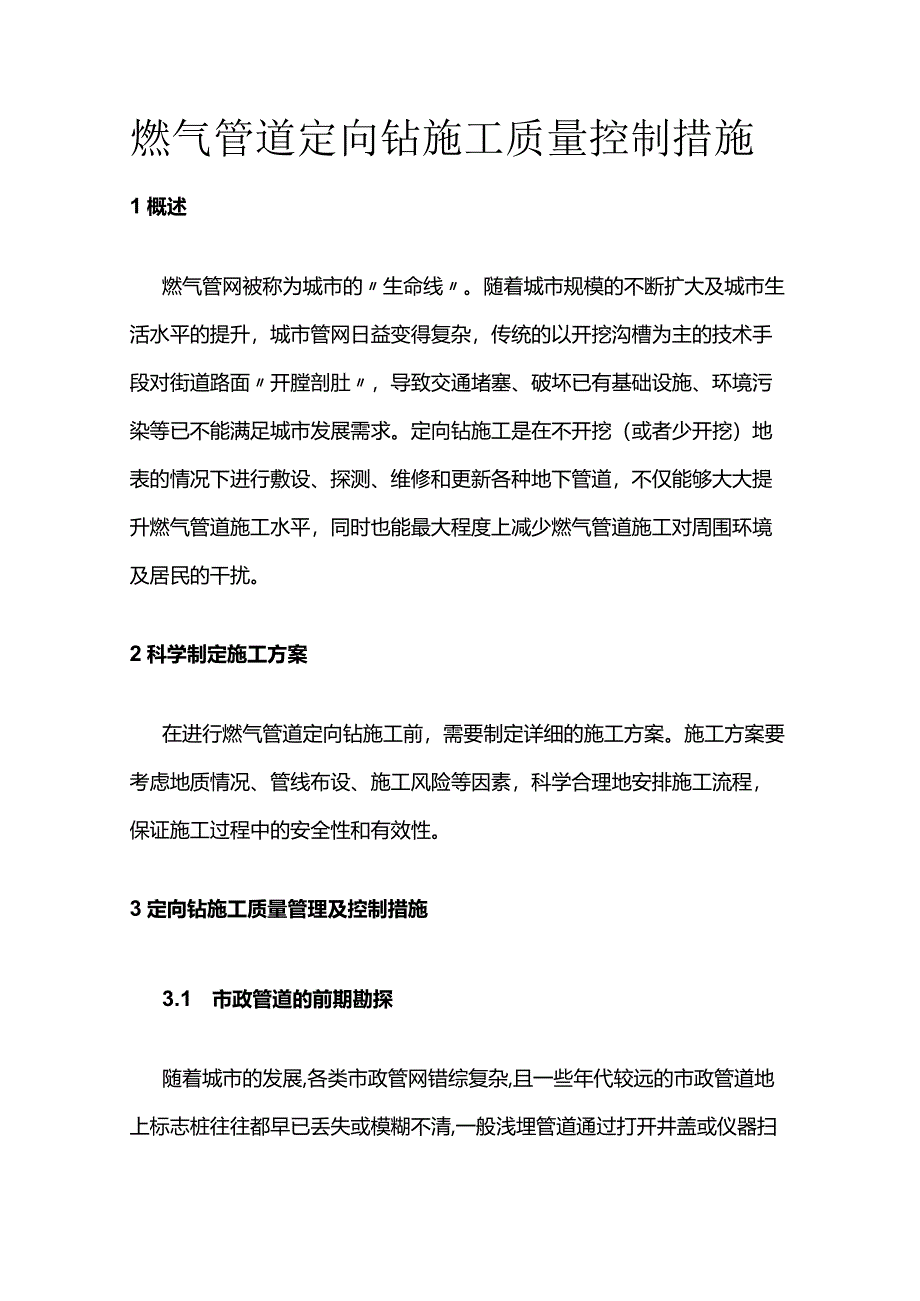

1、燃气管道定向钻施工质量控制措施1概述燃气管网被称为城市的生命线。随着城市规模的不断扩大及城市生活水平的提升，城市管网日益变得复杂，传统的以开挖沟槽为主的技术手段对街道路面开膛剖肚，导致交通堵塞、破坏已有基础设施、环境污染等已不能满足城市发展需求。定向钻施工是在不开挖（或者少开挖）地表的情况下进行敷设、探测、维修和更新各种地下管道，不仅能够大大提升燃气管道施工水平，同时也能最大程度上减少燃气管道施工对周围环境及居民的干扰。2科学制定施工方案在进行燃气管道定向钻施工前，需要制定详细的施工方案。施工方案要考虑地质情况、管线布设、施工风险等因素，科学合理地安排施工流程，保证施工过程中的安全性和有效性。

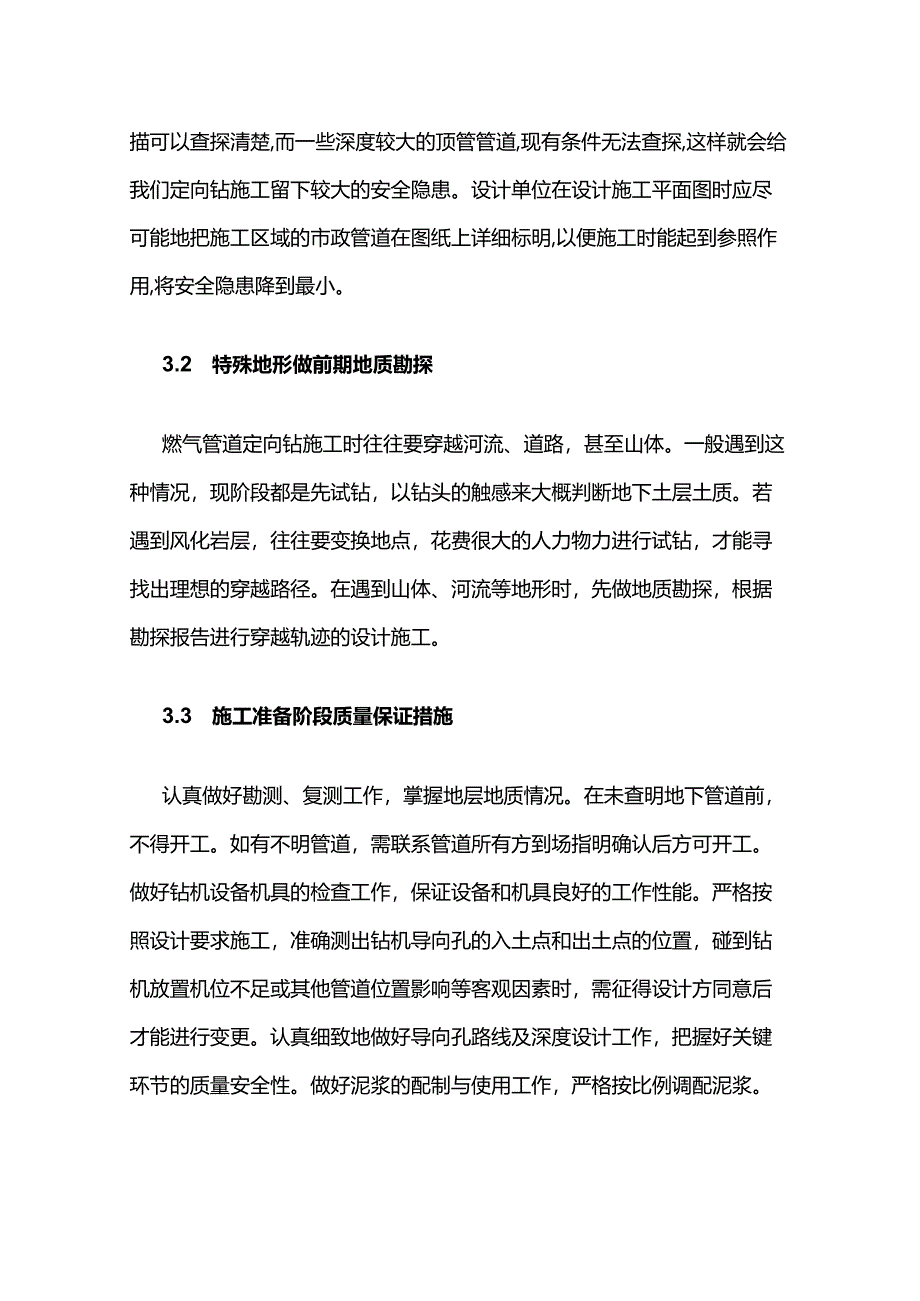

2、3定向钻施工质量管理及控制措施3.1 市政管道的前期勘探随着城市的发展,各类市政管网错综复杂,且一些年代较远的市政管道地上标志桩往往都早已丢失或模糊不清,一般浅埋管道通过打开井盖或仪器扫描可以查探清楚,而一些深度较大的顶管管道,现有条件无法查探,这样就会给我们定向钻施工留下较大的安全隐患。设计单位在设计施工平面图时应尽可能地把施工区域的市政管道在图纸上详细标明,以便施工时能起到参照作用,将安全隐患降到最小。3.2 特殊地形做前期地质勘探燃气管道定向钻施工时往往要穿越河流、道路，甚至山体。一般遇到这种情况，现阶段都是先试钻，以钻头的触感来大概判断地下土层土质。若遇到风化岩层，往往要变换地点，花费
3、很大的人力物力进行试钻，才能寻找出理想的穿越路径。在遇到山体、河流等地形时，先做地质勘探，根据勘探报告进行穿越轨迹的设计施工。3.3 施工准备阶段质量保证措施认真做好勘测、复测工作，掌握地层地质情况。在未查明地下管道前，不得开工。如有不明管道，需联系管道所有方到场指明确认后方可开工。做好钻机设备机具的检查工作，保证设备和机具良好的工作性能。严格按照设计要求施工，准确测出钻机导向孔的入土点和出土点的位置，碰到钻机放置机位不足或其他管道位置影响等客观因素时，需征得设计方同意后才能进行变更。认真细致地做好导向孔路线及深度设计工作，把握好关键环节的质量安全性。做好泥浆的配制与使用工作，严格按比例调配泥

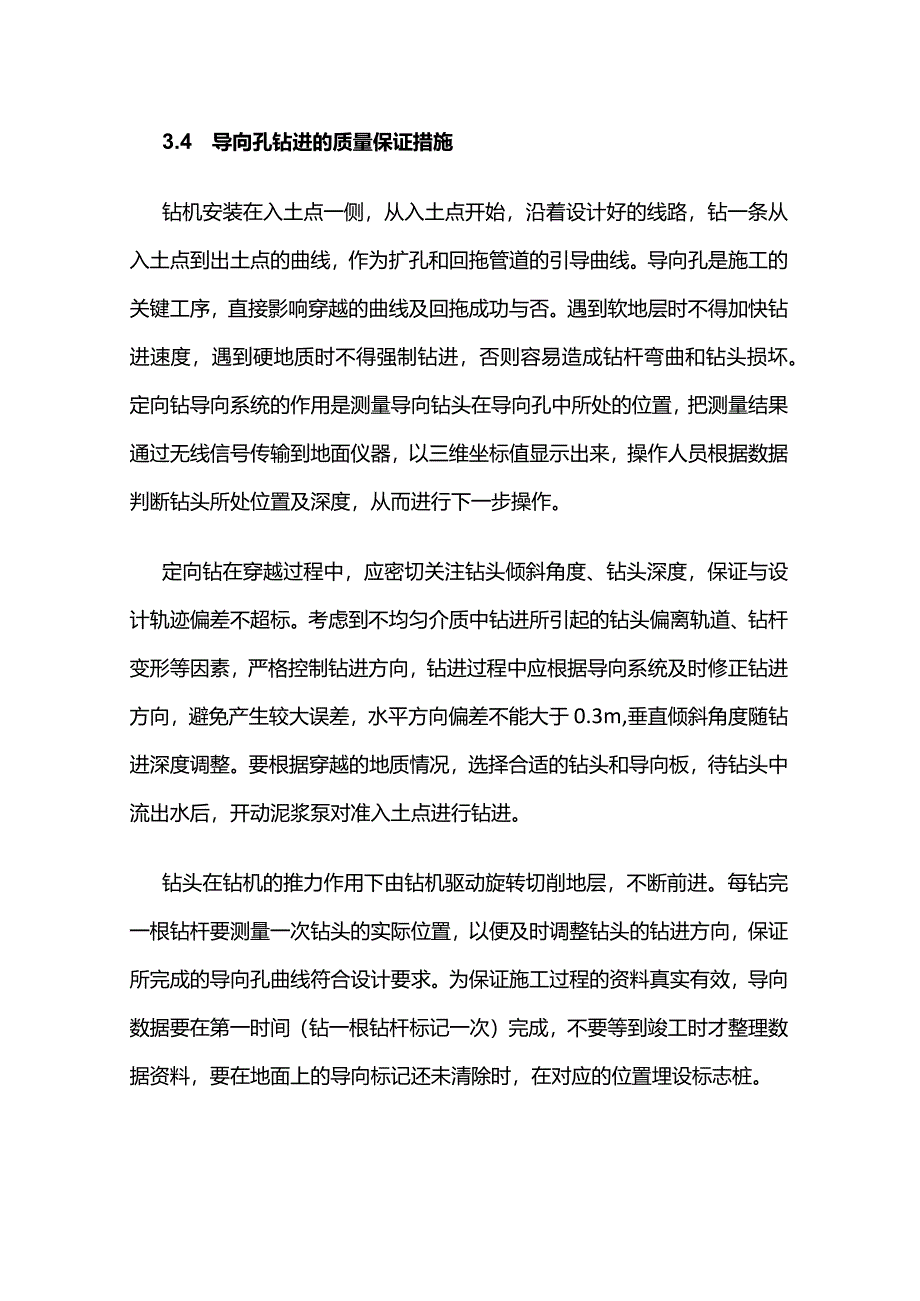

4、浆。3.4 导向孔钻进的质量保证措施钻机安装在入土点一侧，从入土点开始，沿着设计好的线路，钻一条从入土点到出土点的曲线，作为扩孔和回拖管道的引导曲线。导向孔是施工的关键工序，直接影响穿越的曲线及回拖成功与否。遇到软地层时不得加快钻进速度，遇到硬地质时不得强制钻进，否则容易造成钻杆弯曲和钻头损坏。定向钻导向系统的作用是测量导向钻头在导向孔中所处的位置，把测量结果通过无线信号传输到地面仪器，以三维坐标值显示出来，操作人员根据数据判断钻头所处位置及深度，从而进行下一步操作。定向钻在穿越过程中，应密切关注钻头倾斜角度、钻头深度，保证与设计轨迹偏差不超标。考虑到不均匀介质中钻进所引起的钻头偏离轨道、钻杆
5、变形等因素，严格控制钻进方向，钻进过程中应根据导向系统及时修正钻进方向，避免产生较大误差，水平方向偏差不能大于0.3m,垂直倾斜角度随钻进深度调整。要根据穿越的地质情况，选择合适的钻头和导向板，待钻头中流出水后，开动泥浆泵对准入土点进行钻进。钻头在钻机的推力作用下由钻机驱动旋转切削地层，不断前进。每钻完一根钻杆要测量一次钻头的实际位置，以便及时调整钻头的钻进方向，保证所完成的导向孔曲线符合设计要求。为保证施工过程的资料真实有效，导向数据要在第一时间（钻一根钻杆标记一次）完成，不要等到竣工时才整理数据资料，要在地面上的导向标记还未清除时，在对应的位置埋设标志桩。3.5 扩孔和回拖管道质量保证措施
6、扩孔阶段扩孔施工中,如果遇到岩石含量太大,可能难以成孔可以加注足够浓度的泥浆,尽量让上面的小粒石不下沉,充填块石之间的间隙以增加块石的稳定性。根据地质情况合理确定扩孔器水嘴的数量和直径,边扩孔边打入泥浆,视旋转压力及回拉压力逐渐加大扩孔级别,保证泥浆的压力和流速,从而提高携带能力,减少卡钻。经过钻机多次扩孔,最终成孔直径一般为管道直径的L5倍,因此不会损伤管壁。回拖管道导向孔经过扩孔，达到了回拖要求之后，将钻杆、扩孔器、回拖活节和被安装管道依次连接好，从出土点开始，将管道回拖至入土点为止。由于扩好的孔中充满泥浆，因此管道在扩好的孔中处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样既减小了回拖阻
7、力，又保护了管壁。在回拖时进行连续作业，避免因停工造成阻力增大。管道回拖前要仔细检查各连接部位的牢固性。管道回拖采用工作坑的方式进行。在挖工作坑时，计算好管道进入孔洞的这一段工作坑的坡度，确保工作坑与穿越孔洞的圆滑平缓。在回拖作业时，增加高润滑泥浆，使高润滑泥浆像薄膜一样附着于管壁。回拖前后，焊接好的管材下方应垫上管架，减少与地面的摩擦阻力，避免与地面接触而划伤管壁。3.6 导向钻头的选择在选择导向钻头前，必须先了解周边地层的地质情况，很多单位在小型定向钻施工敷管前都不进行地质钻探，只能参考长期在这一地区积累的资料。当了解这一地段是以软地层为主，那么就采用导向板面积较大的导向钻头，以利于控制导
8、向方向；当了解施工段以砂、卵石及硬质地层为主，应采用导向板面积较小的导向钻头，使其顺利通过硬质地层、砂、卵石层。3.7 开机操作的技巧当导向钻头穿越砂、卵石层及硬质地层，需改变轨迹方向时，如果强制顶进，就会产生钻杆弯曲、导向钻头出水口堵塞等情况。根据工作经验，应采用边顶进带回转的操作方法，例如想将方向朝上，那么操作人员就应将给进顶力控制在钻杆将要弯曲时，另一手控制回转手把，使导向钻头方位在左右30。之间，使导向钻头在这区间左右转动，使其缓慢钻进，效果很好。这种方法一定要注意泥浆的配制，特别是砂、卵石难成孔，应配置较大密度泥浆以保护孔壁。硬质土层孔壁与导向钻头外径间隙较小，需及时把岩屑排出孔外，
9、防止导向钻头、钻杆抱死。3.8 管道的定位和标志桩的埋设一般定向钻施工时,导向阶段的导向轨迹也就是最后燃气管道的埋设轨迹,导向轨迹大概呈抛物线状,有时为避开多个障碍物,还以S形存在。此时标志桩的及时埋设和施工记录的及时整理就显得尤为重要,时间一长具体位置容易遗忘。定向钻施工时,应在现场第一时间准确做好施工记录,在导向轨迹完成的同时立即埋设标志桩。3.9 扩孔中问题及措施缩径软土层扩孔容易产生缩径现象，导致孔内1-3=1-1*9/10+2*9-7=3泥浆压力过大，卸钻杆时孔内泥浆通过钻杆喷出。此时，扩孔钻头回拉艰难，机械负荷变大，操作不当时可能产生抱钻事故。此时司钻手操作时应轻拉慢转，紧盯仪器表
10、盘，根据情况操作。泥浆员选用固相泥浆护壁，使孔内压力平衡，保持成孔。既要防止欠压造成孔内压力不足而缩径，又要防止失水造成的地层软化缩径，泥屑无法正常排出。孔内泥浆的压力应该控制在与孔深处的地应力相对平衡的值。客观上讲，这是很难做到的。但是通过合理设计和严谨的施工操作，尽量使不平衡程度减小。泥浆的静压力主要是通过调整泥浆密度来控制。一般应略小于平衡地压力所需的密度，以备再叠加循环动压力，工作坑是维持压力平衡所必需的，用来保持孔内泥浆具有一定的基本静水头。坍孔沙质粘土层、沙层、松散回填土层扩孔易坍孔、抱钻、卡钻，严重时可能出现路面裂缝下陷。选用固相泥浆、重胶质固相泥浆护壁，可有效地防止坍孔。如果在
11、块石堆积处坍孔，只有将块石清除后方可继续扩孔。此时司钻手操作方法是：轻拉慢转，密切关注仪器表盘，待扩孔通过坍孔处时，扩孔钻头向后拉，直至钻机达到正常扭矩，如发现石头在钻头后部，可将钻头拉向尾部工作坑取出石头。采用强降失水泥浆体系是控制坍孔、缩径的关键。首先选用优质配浆粘土，可交换的阳离子数目多，水分子易进入晶胞之间，粘土易水化膨胀，分散性好，故活性大，包被的水化膜多，是优质的降失水造浆粘土。此外，还可以加适量的降失水剂，如纳甲基纤维素、水解聚丙烯睛（HPAN）、植物胶等。泥浆漏失和不返浆在松散的回填土层、地下水位较低、沙质粘土层、沙层、河床底的软土层扩孔，泥浆不从孔口返出，而是从孔内漏失至土壤
12、。此时司钻手要适当控制泥浆泵的压力，泥浆员就要增大泥浆浓度和粘度，在孔壁上形成泥皮阻漏，有效地防止泥浆漏失。在穿越河流时，泥浆漏失严重时可在泥浆中加水泥或粉煤灰来控制漏失。在扩孔或回拖敷管时，常见泥浆从孔内渗出地面。泥浆渗出的原因，一是扩孔、敷管中残留泥浆过多，阻塞钻孔，泥浆无法从孔口返出，泥浆在孔内形成高压而从地面渗出；二是地层松散，给泥浆留出通道，泥浆顺其通道渗出地面。此时，立刻开挖引沟将泥浆引出，然后组织泥浆车抽走。一般情况下，泥浆从地面渗出对敷设管道影响不大，但是在一些特定的环境下要控制泥浆渗出。如：泥浆不可从居民房中渗出，不可从闹市区渗出，不可从养鱼、虾池中渗出。防止渗出泥浆的措施，
13、一是增加钻孔深度；二是改变扩孔钻头结构，采用叶片式、溜槽式钻头，尽可能将泥屑搅成泥浆；三是司钻手、泥浆员要根据地层情况，控制好泥浆的浓度、粘度、流量，以便增加泥浆的护壁性，使钻孔形成完整通道，泥浆畅通无阻地从孔口返出。3.10 对抱管的防范措施提高泥浆润滑性，作为降低抱管引起的拉管摩擦阻力增大的辅助措施。提高泥浆的润滑性是定向钻敷管的重要技术，当抱管应力一定时，要减小管道与孔壁之间的摩擦阻力，主要是降低二者接触面的摩擦系数。可在泥浆中加适量聚丙烯胺，既可提粘、降失水，又具润滑性。工地现场也用洗衣粉当润滑剂，还可分解岩泥屑颗粒。总之，完整、干净、润滑的孔壁是成功拉管的关键。3.11 操作程序及管
14、理措施由于压力失衡和失水造成的缩径、坍孔程度是随时间增加而递增的,因此,定向钻敷管应该以快速、紧凑、连续完成施工为原则,尽量抢在地层蠕变、泥屑沉淀、泥浆失水而引起坍孔、缩径、抱管风险明显增大之前敷设完管道。优化现场操作程序,做好各工序的高效衔接是非常重要的。司钻手操作时要控制拉、推速度,避免过快造成孔壁破坏。为此,施工前还应做好备件、维修准备工作,一旦在用设备发生故障,应尽可能短时间内修复。选用优质的管材,特别注意其抗拉强度。3.12 拖管时防止随管导线断裂近几年燃气管道定向钻拖管都按规定随管拖入电缆线，电缆线主要为以后确定管道位置提供信号。在土层条件好、施工距离短的情况下，电缆线可以随管拖出。但是在遇到土层条件差（如砂层、回填层、岩石层）的情况时，电缆线一般会断裂在孔洞中，这样不仅造成了浪费，更重要的是导致以后燃气管道无法探测。遇到特殊地质情况时，应采用套管保护电缆线的方式进行拖管。4结束语水平定向钻进技术在燃气管道施工中的应用，严格遵守定向钻施工质量管理及控制措施，不仅降低了对交通、环境及周围居民的负面干扰，还在很大程度上确保了施工进度与施工质量，最重要的是在很大程度上确保了燃气管道的运行稳定和安全。
