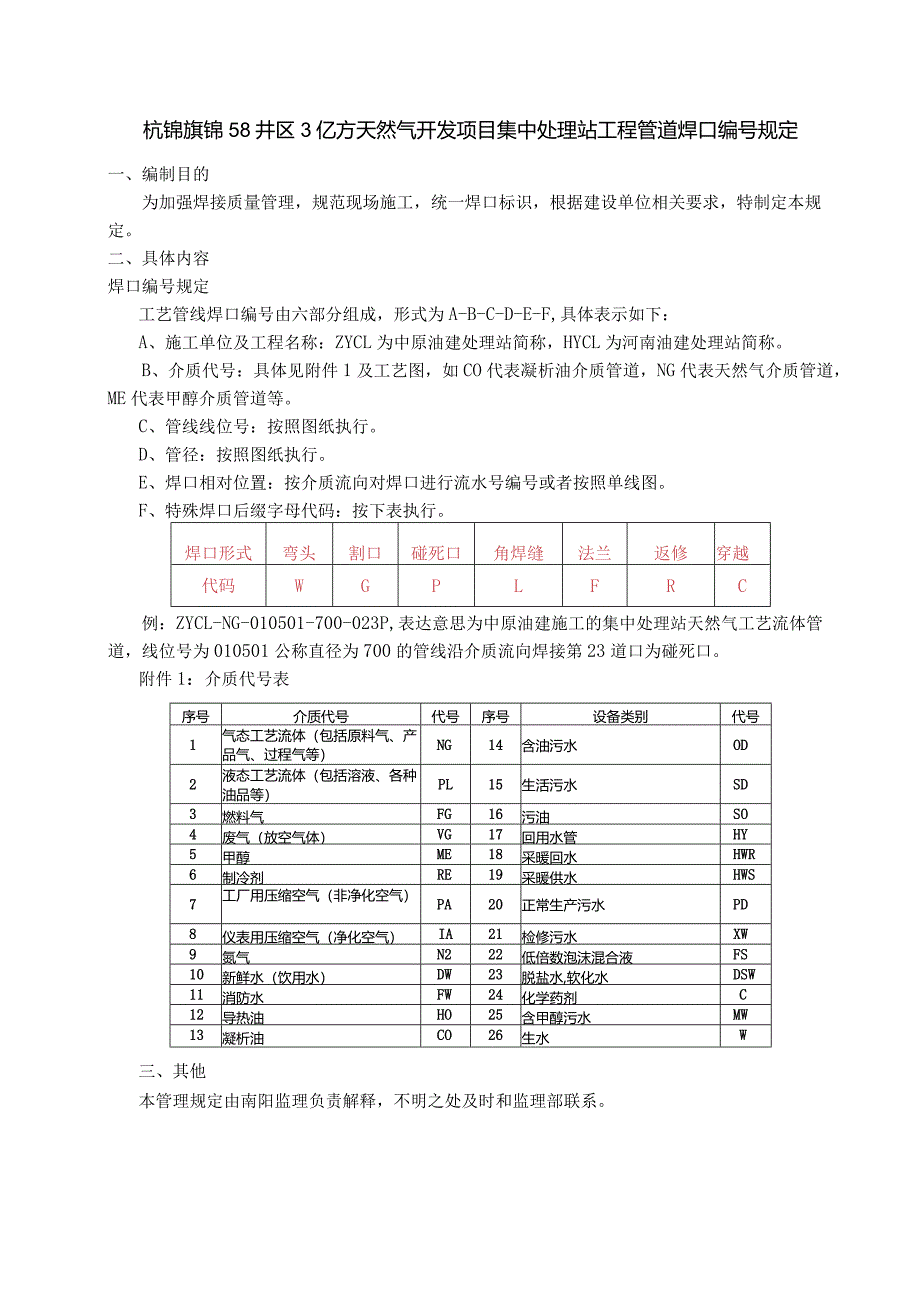

1、杭锦旗锦58井区3亿方天然气开发项目集中处理站工程管道焊口编号规定南阳市油田工程建设监理有限责任公司华北油气监理部杭锦旗锦58井区3亿方天然气开发项目集中处理站工程管道焊口编号规定一、编制目的为加强焊接质量管理，规范现场施工，统一焊口标识，根据建设单位相关要求，特制定本规定。二、具体内容焊口编号规定工艺管线焊口编号由六部分组成，形式为A-B-C-D-E-F,具体表示如下：A、施工单位及工程名称：ZYCL为中原油建处理站简称，HYCL为河南油建处理站简称。B、介质代号：具体见附件1及工艺图，如CO代表凝析油介质管道，NG代表天然气介质管道，ME代表甲醇介质管道等。C、管线线位号：按照图纸执行。D
2、、管径：按照图纸执行。E、焊口相对位置：按介质流向对焊口进行流水号编号或者按照单线图。F、特殊焊口后缀字母代码：按下表执行。焊口形式弯头割口碰死口角焊缝法兰返修穿越代码WGPLFRC例：ZYCL-NG-010501-700-023P,表达意思为中原油建施工的集中处理站天然气工艺流体管道，线位号为010501公称直径为700的管线沿介质流向焊接第23道口为碰死口。附件1：介质代号表序号介质代号代号序号设备类别代号1气态工艺流体（包括原料气、产品气、过程气等）NG14含油污水OD2液态工艺流体（包括溶液、各种油品等）PL15生活污水SD3燃料气FG16污油SO4废气（放空气体）VG17回用水管HY5甲醇ME18采暖回水HWR6制冷剂RE19采暖供水HWS7工厂用压缩空气（非净化空气）PA20正常生产污水PD8仪表用压缩空气（净化空气）IA21检修污水XW9氮气N222低倍数泡沫混合液FS10新鲜水（饮用水）DW23脱盐水,软化水DSW11消防水FW24化学药剂C12导热油HO25含甲醇污水MW13凝析油CO26生水W三、其他本管理规定由南阳监理负责解释，不明之处及时和监理部联系。
