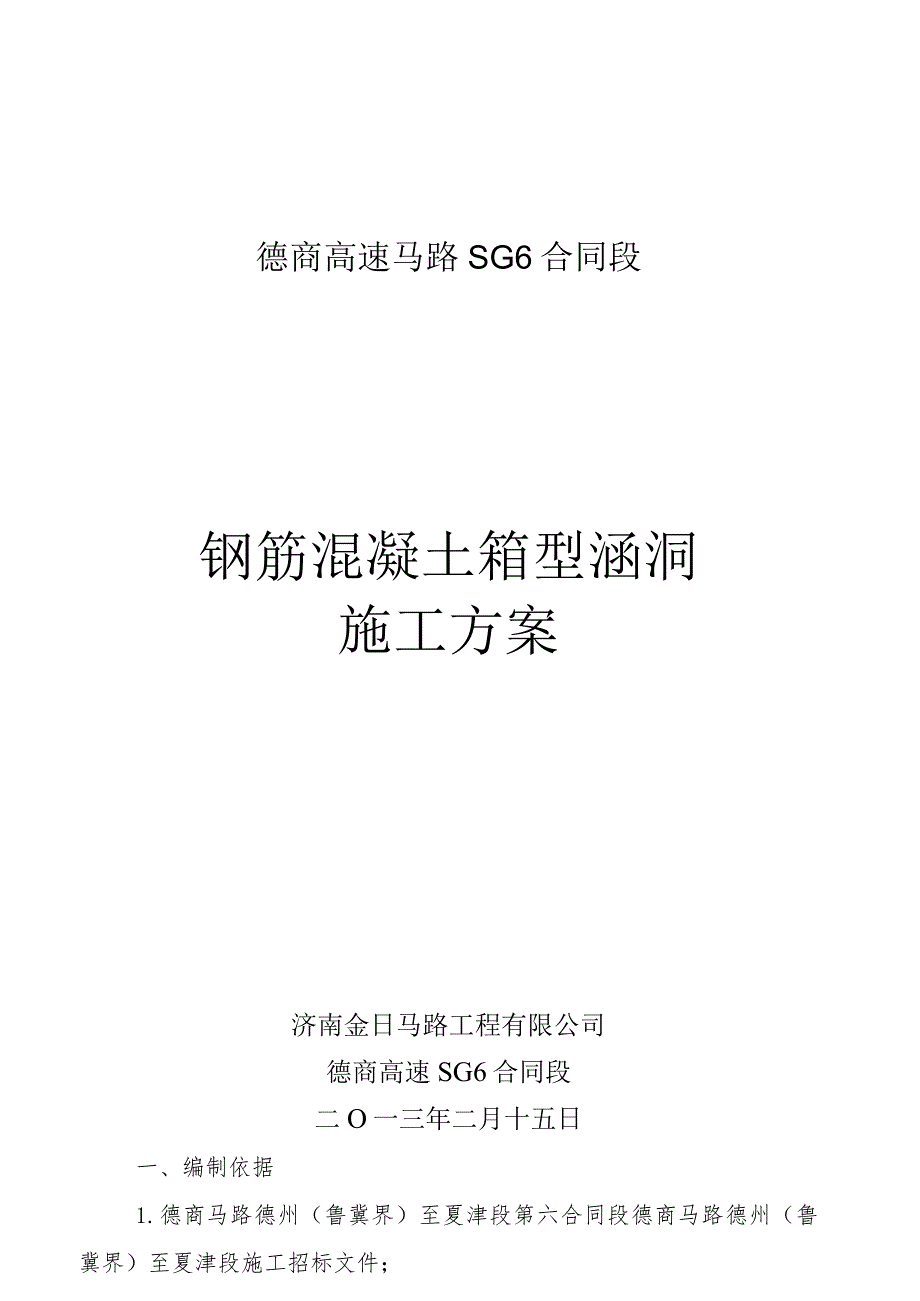

1、德商高速马路SG6合同段钢筋混凝土箱型涵洞施工方案济南金日马路工程有限公司德商高速SG6合同段二O一三年二月十五日一、编制依据1.德商马路德州（鲁冀界）至夏津段第六合同段德商马路德州（鲁冀界）至夏津段施工招标文件；2 .本标段投标书（施工组织设计建议书）；3 .山东省交通规划设计院供应的德商马路德州（鲁冀界）至夏津段两阶段施工图设计等设计文件；4 .德商马路德州（鲁冀界）至夏津段第六合同段合同文件；5 .招标文件中的技术规范及国家和交通部现行设计规范、规程、验标等各项技术标准和有关的法律、法规；6 .建设单位对工期质量的要求；7 .我单位现场踏勘、调查、采集和询问所获得的资料；8 .我公司以往

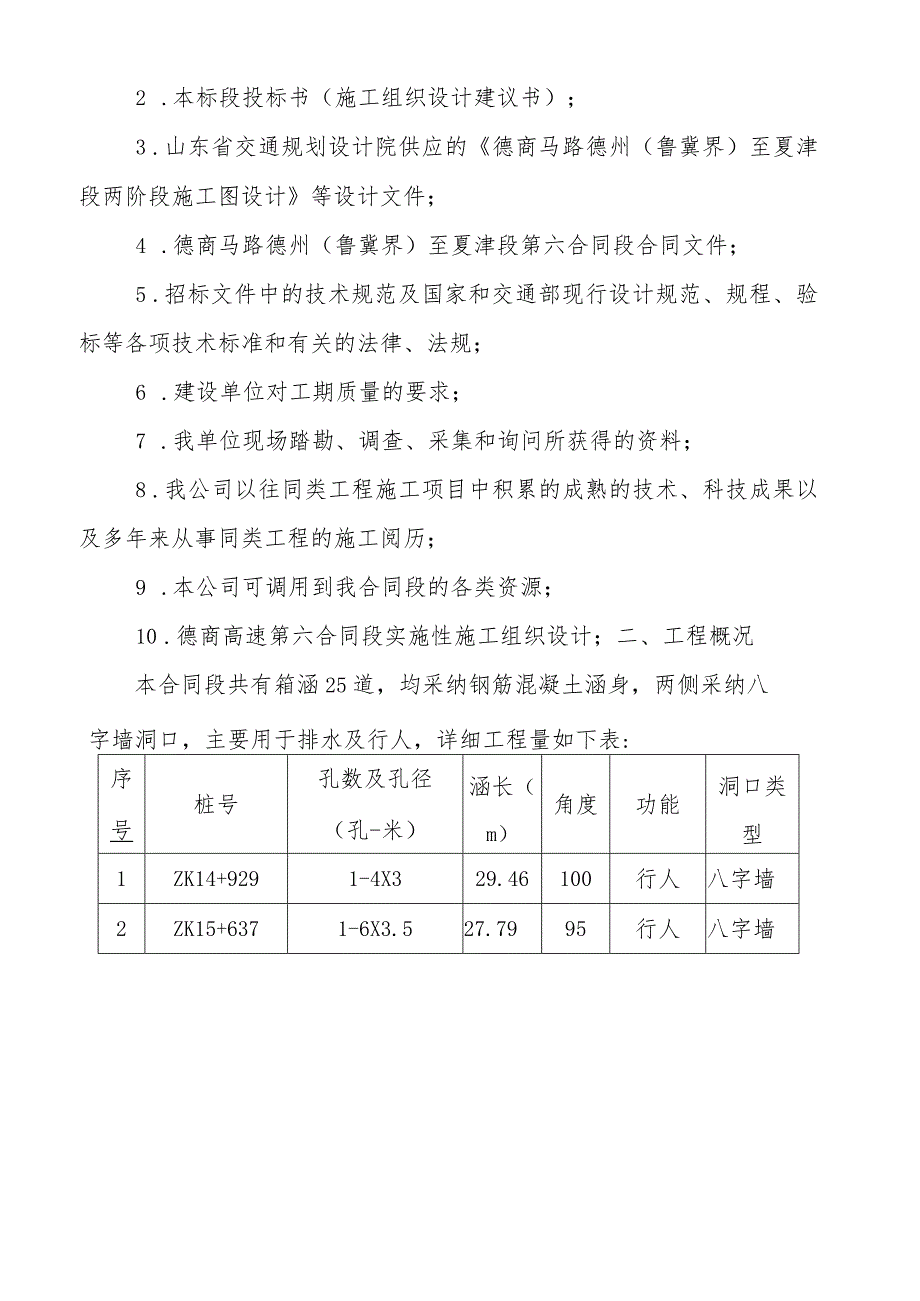

2、同类工程施工项目中积累的成熟的技术、科技成果以及多年来从事同类工程的施工阅历；9 .本公司可调用到我合同段的各类资源；10 .德商高速第六合同段实施性施工组织设计；二、工程概况本合同段共有箱涵25道，均采纳钢筋混凝土涵身，两侧采纳八字墙洞口，主要用于排水及行人，详细工程量如下表:序号桩号孔数及孔径（孔-米）涵长（m）角度功能洞口类型1ZK14+9291-4X329.46100行人八字墙2ZK15+6371-6X3.527.7995行人八字墙3ZK16+205.51-6328.15100行人八字墙4ZK16+8021-6328.79105行人八字墙5ZK17+166l-6328.71105行人八

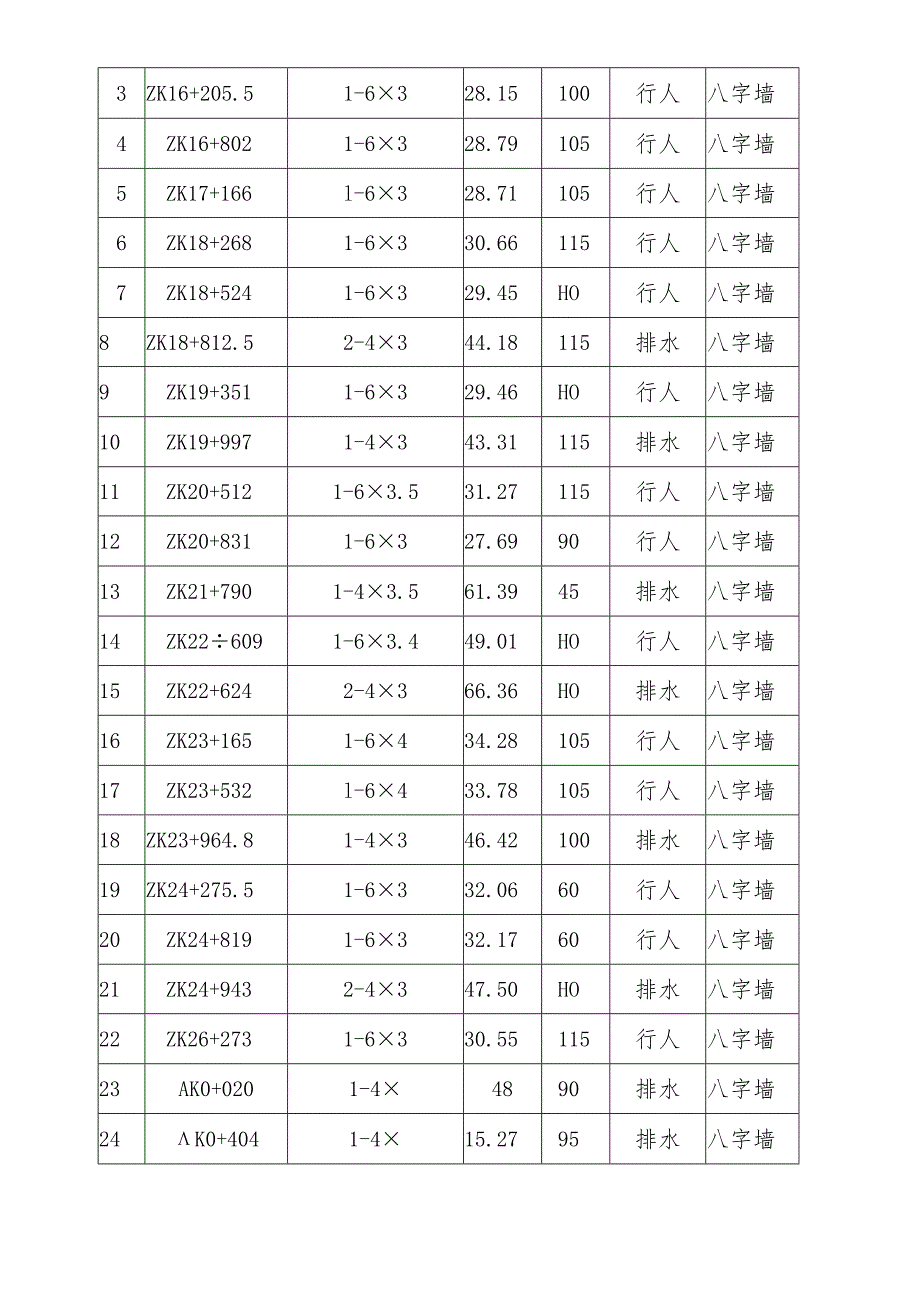

3、字墙6ZK18+2681-6330.66115行人八字墙7ZK18+5241-6329.45HO行人八字墙8ZK18+812.52-4344.18115排水八字墙9ZK19+3511-6329.46HO行人八字墙10ZK19+9971-4343.31115排水八字墙11ZK20+5121-63.531.27115行人八字墙12ZK20+8311-6327.6990行人八字墙13ZK21+7901-43.561.3945排水八字墙14ZK226091-63.449.01HO行人八字墙15ZK22+6242-4366.36HO排水八字墙16ZK23+1651-6434.28105行人八字墙17ZK
4、23+532l-6433.78105行人八字墙18ZK23+964.81-4346.42100排水八字墙19ZK24+275.51-6332.0660行人八字墙20ZK24+8191-6332.1760行人八字墙21ZK24+9432-4347.50HO排水八字墙22ZK26+2731-6330.55115行人八字墙23AK0+0201-44890排水八字墙24K0+4041-415.2795排水八字墙25WCB051-4X39.390排水八字墙三、施工组织由项目总工组织有关人员全面学习和熟识设计文件，仔细审核设计图纸，确认设计图无误，熟识施工技术规范，切实作好技术交底。依据现场收集到的状况、
5、预料的工程数量对人员、设备、材料进行合理支配。造价人才网详细人员机械支配如下表：现场主要人员支配现场施工负责人刘志民平安负责人张洪波测量工程师吴鹏试验员田庆斌施工员纪宏韩孝新王旭主要机械设备支配名称规格及型号数量质量状况振动器插入式8套合格振动器平板式2套合格发电机40Kw1台合格发电机IOKw1台合格全站仪Topcon7521台合格水准仪各2套合格计量设备1套合格挖掘机2台合格四、施工工艺箱涵施工工艺流程五、施工方案1 .测量放样由项目部测量工程师依据设计图纸及复核、批准后的导线点精确放出箱涵纵横轴线的限制桩及护桩。全部桩位经监理工程师复测合格后进行下一步施工。测放开挖边线时，依据基坑开挖深
6、度及地质状况选择合适的开挖边坡坡度进行放坡，监理工程师论坛确定开挖线后用石灰粉施放好开挖边线。2 .基坑开挖基坑采纳机械协作人工开挖。为避开基底扰动减弱其承载力，土质基坑开挖至接近基底标高时，保留10-20cm,在基础施工前由人工清底至设计标高。基坑深度大于5米时，坑壁坡度适当放缓，或增加工作台；基坑深度在5米以内时，依据依据土质状况实行不同的放坡形式（如下表）。基坑按基础平面尺寸四周每边增设50CnI工作面。为防止地表水流入坑内，在基坑顶部设置截水沟、坑口筑土壤引水。当地下水位高出基底标高，基坑开挖实行降水措施，在基坑四周布设井点，进行井点降水。表1基坑坑壁坡度坑壁土类坑壁坡度坡顶无荷载坡顶
7、有静荷载坡顶有动荷载砂类土1：11：1.251：1.5粉质、粘质土1：0.751：11：1.254、地基处理：机械开挖时应避开超挖，预留10-20CnI人工开挖整平，如超挖时将松动部分人工清除，禁止回填虚土，采纳与基础相同的材料回填密实。基础开挖完成后刚好联系监理及试验检测人员进行基底承载力检测。依据设计要求，地基承载力不得低于0.15MPa,检测合格并经监理工程师同意后，方可进行基础施工。当基底承载力不能满意设计要求时，要实行相应处理方法进行基底加固，并报监理工程师批准。6、基础换填、垫层施工：经检查符合设计及规定要求或者经过地基处理后符合要求的地基应尽早进行基础施工，以免地基暴露过久，影响
8、地基承载力。依据设计要求首先换填级配碎石60cm,采纳人工找平，分层夯实。经监理工程师检验合格后在箱涵两侧端部铺筑厚度50cm长度2m的砂砾垫层，其他部位铺20Cm砂砾垫层。砂砾垫层应为能够碾压密实的连续材料层，其压实度应在95%以上，分层摊铺压实，不得有离析现象，否则要重新拌合和铺筑。级配碎石及砂砾垫层材料经监理认可后方可运用。砂砾垫层施工完成后报监理工程师验收。格依据设计要求浇筑IOCnIC20混凝土箱涵基础，箱涵基础表面要平整，周边要整齐，以便于箱涵主体钢筋绑扎及模板立设。2)、钢筋工程钢筋加工统一在钢筋加工厂加工，现场绑扎。钢筋加工应符合下列要求：(1)原材料：钢筋进场后应进行取样检测
9、并经监理工程师认可后方可运用。(2)钢筋加工：按设计要求严格下料加工，加工半成品应分类堆放，避开接头混乱。钢筋焊接采纳机械连接或双面焊、搭接焊，焊接质量符合规范要求。(3)、钢筋无铁锈及油污，钢筋现场检验合格后方可运用。(4)、绑扎钢筋运用临时模具划线绑扎，确保尺寸精确。绑扎时应依据图纸要求，按钢筋型号、类型、数量、内外依次进行绑扎，坚决不允许出现绑扎钢筋内外错乱的现象。钢筋绑扎及连接应留意如下几点：a、四周两行钢筋交叉点应每点绑扎坚固；b、钢筋弯钩朝向应一样，不能倒向一边；c、严格限制钢筋下料长度，确保钢筋爱护层的厚度，以保证工程施工质量。d、相邻纵向受力钢筋采纳电弧焊连接，在焊接全过程中，
10、应重视每一个环节：接头部位应清理干净；钢筋安装应上下同心。e、混凝土垫块应相互错开、分散设置在钢筋与模板之间。在结构或构件侧面和底板所布设的数量应不少于3个每平方米，重要部位宜适当加密。垫块应与钢筋绑扎坚固，且其绑丝的丝头不应进入混凝土爱护层内。钢筋安装质量标准项目允许偏差（mm）受力钢筋间距两排以上排距5同排梁、板、拱肋10基础、锚碇、墩台、柱20箍筋、横向水平钢筋、螺旋筋间距10钢筋骨架尺寸长10宽、高或直径5绑扎钢筋网尺寸长、宽10网眼尺寸20弯起钢筋位置20爱护层厚度柱、梁、拱肋5基础、锚碇、墩台10板+33）、模板工程侧墙采纳lXL5钢模板在现场拼装加固，不足尺寸位置采纳组合钢模板，
11、内外模用对拉14螺栓连接，拉杆间距为700mmX70OmnI。钢模板的拉杆孔采纳电钻打孔。现浇模板拉杆采纳PVC套管,拆模后拉杆予以拔除。涵顶模板用满布碗扣式钢管支架作支撑（水平间距9090cm,竖向间距90cm）,顶托上铺IOXlO方木。为了保证涵洞混凝土浇筑成型后外美内实，顶模采纳IXL5m钢模。立模前使模板表面平整、干净，接缝严密，不漏浆，保证涵身表面美观、线条流畅，并涂刷脱模剂。为保证涵洞外露面光滑，模板的脱模剂做到品种统一，涂抹匀称。依据混凝土分层浇注状况，第一次立模时模板立至底板以上30cm。其次次立模在底板舲强度达到设计强度的70%后进行。安装侧模时应防止模板移位、凸出。模板安装
12、完成后，对模板内进行混凝土浇筑前检查：拼接缝是否密实无缝隙；脱模剂是否涂抹匀称无滴流现象；柱垫层面是否清洗干净并保湿；钢筋锈迹或油污是否处理干净；钢筋爱护层混凝土垫块安装是否坚固；将全部项目检查处理完并经监理工程师确认后方可进行混凝土浇筑。模板制作与安装主要检测项目如下表:项目允许偏差（mm）模板高程基础15柱、梁10墩台10模板尺寸上部构造的全部构件+5,0基础30墩台20轴线偏位基础15柱8梁10墩台10装配式构件支撑面的高程2,-5模板相邻两板表面凹凸差2模板表面平整5预埋件中心线位置3预留孔洞中心线位置10预留孔洞截面内部尺寸+10,-0支架纵轴的平面位置跨度的1/1000或钢模板制作
